Кнопки. Дополнительные инструменты

Раздел Дополнительные инструменты включает в себя настройки кнопок вызова дополнительных элементов. Таким образом вы можете настроить в Карточке объекта :
  • формирование отчета;
  • вызов инструмента геообработки;
  • создание связанного объекта или объекта в другом слое;
  • вызов отдельно написанного скрипта;
  • вызов стандартного инструмента с дополнительными настройками;
  • вызов специальных кнопок создания/сохранения;
  • размещение справочной информации с помощью HTML-кода.

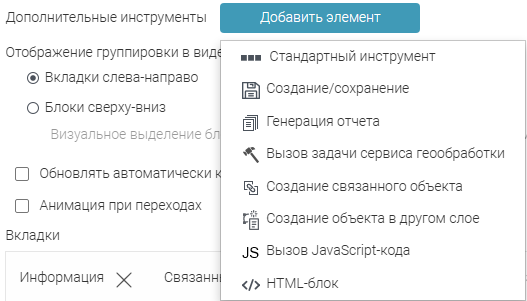

Возможно добавление следующих дополнительных элементов:
  • Стандартный инструмент ;
  • Создание/сохранение ;
  • Генерация отчета ;
  • Вызов задачи сервиса геообработки ;
  • Создание связанного объекта ;
  • Создание объекта в другом слое ;
  • Вызов JavaScript-кода ;
  • HTML-блок .
Вы можете настроить в Карточке объекта вызов нескольких дополнительных инструментов.

Дополнительные инструменты. Общие настройки

В Карточку объекта вы можете добавить несколько кнопок вызова дополнительных элементов. При этом элементы имеют ряд общих настроек (см. Рисунок 333 ).

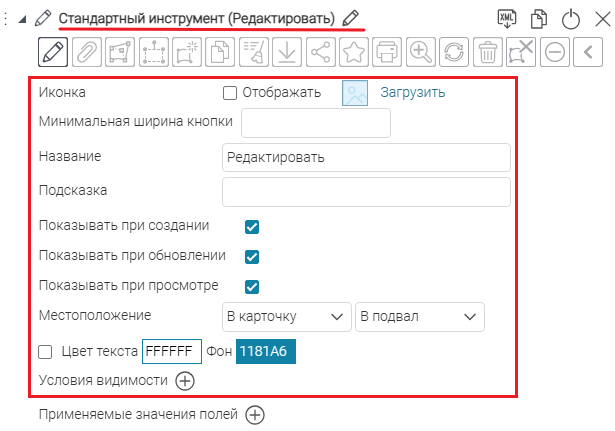

Рисунок 333 - Общие настройки дополнительных инструментов (на примере элемента Стандартный инструмент)
Добавьте элемент по кнопке Добавить элемент и укажите следующие настройки:
  • название элемента.
    По умолчанию название элемента совпадает с названием типа добавленного элемента.
    Чтобы изменить название элемента, нажмите кнопку в строке с названием.
  • Иконка - иконка дополнительного инструмента.
    Отметьте Отображать , чтобы иконка элемента отображалась на кнопке инструмента. Нажмите Загрузить , чтобы загрузить необходимое изображение в качестве иконки. Если изображение не будет загружено, то будет отображаться иконка выбранного элемента по умолчанию.
  • Минимальная ширина кнопки - задайте при необходимости ширину кнопки. Ширина задается в пикселях (без указания единиц измерения) или через CSS-выражение. Единицы измерения в CSS-выражении указываются латиницей и без пробела. Кнопка отображается заданной ширины или большей, чтобы вместить текст кнопки. Если параметр не задан, то ширина кнопки зависит от длины текста и наличия иконки.
  • Название - текст, который будет отображаться на кнопке дополнительного инструмента.
  • Подсказка - всплывающая подсказка, которая будет отображаться при наведении на кнопку дополнительного инструмента.
  • Показывать при создании - отметьте опцию, чтобы кнопка дополнительного инструмента отображалась в Карточке объекта при создании объекта.
  • Показывать при обновлении - отметьте опцию, чтобы кнопка дополнительного инструмента отображалась в Карточке объекта при редактировании (обновлении) объекта.
  • Показывать при просмотре - отметьте опцию, чтобы кнопка дополнительного инструмента отображалась в Карточке объекта при идентификации (просмотре) объекта.
  • Местоположение - укажите расположение кнопки дополнительного инструмента (см. п. 5.15.2 ).
  • Цвет текста - цвет текста кнопки дополнительного инструмента.
  • Фон - цвет фона кнопки дополнительного инструмента.
  • Условия видимости - если требуется, задайте условия видимости кнопки дополнительного инструмента (см. п. 5.24 ).
  • Показывать сообщение, если элемент недоступен - при необходимости задайте сообщение, которое будет показано, если элемент не доступен по условиям видимости или из-за ограничений редактируемости (см. п. 5.25 ).
    Настройка доступна как отдельная для стандартных дополнительных инструментов, связанных с редактированием, а также для кнопок элементов Создание связанного объекта и Создание объекта в другом слое . Для остальных дополнительных инструментов (кроме элемента Создание/Сохранение ) настройка доступна в рамках условий видимости (см. п. 5.24 ).
Общие настройки доступны всем добавленным элементам в разделе Дополнительные инструменты , кроме элемента Создание/Сохранение . Кнопки создания и сохранения настраиваются во вкладке Редактирование расширения SOE для картографического сервиса (см. п. 4.2.2.8 ).
Опции Показывать при создании , Показывать при обновлении и Показывать при просмотре не доступны для инструмента Обновить элемента Стандартный инструмент .
Опции Иконка и Минимальная ширина кнопки не доступны для элемента HTML-блок .
Другие настройки элементов см. в пп. 5.16 - 5.23 .
Настройки дополнительных инструментов, как и другие элементы Конструктора , можно (см. Рисунок 334 ):
  • Импортировать из XML-файла - в список дополнительных инструментов будет добавлен новый инструмент с настройками, предварительно сохраненными в XML файл;
    Кнопка расположена справа в строке Добавить элемент .
  • Экспортировать в XML-файл - все настройки выбранного дополнительного инструмента будут сохранены в XML-файл, который затем можно импортировать в другой или этот же шаблон Карточки объекта ;
  • Клонировать - в список дополнительных инструментов добавится второй инструмент с настройками выбранного инструмента;
  • Временно отключить - выбранный дополнительный инструмент будет не доступен в Карточке объекта ;
  • Удалить - выбранный дополнительный инструмент будет удален из Карточки объекта .
  • Рисунок 334 - Действия с дополнительными инструментами (на примере элемента Приблизить к объекту)

Местоположение кнопок дополнительных инструментов

В Карточке объекта доступны следующие варианты размещения и отображения кнопок вызова Дополнительных инструментов (см. Рисунок 335 ):

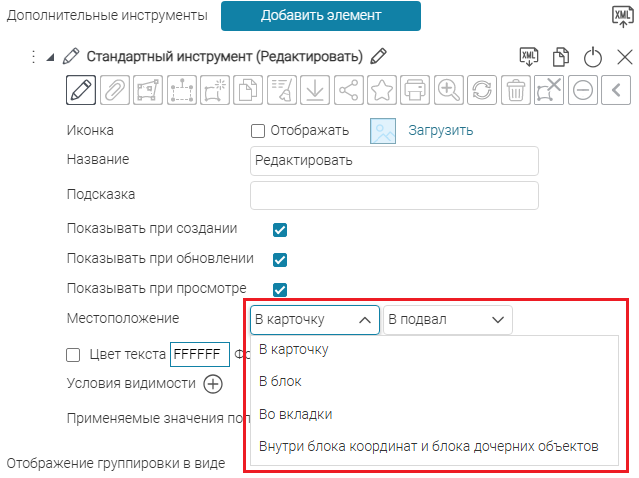

Рисунок 335 - Выбор местоположения кнопок вызова дополнительных инструментов
  • В карточку - выбрано по умолчанию, позволяет разместить кнопки дополнительных инструментов В шапку или В подвал основного окна Карточки объекта . По умолчанию включена опция В подвал (см. Рисунок 336 ).

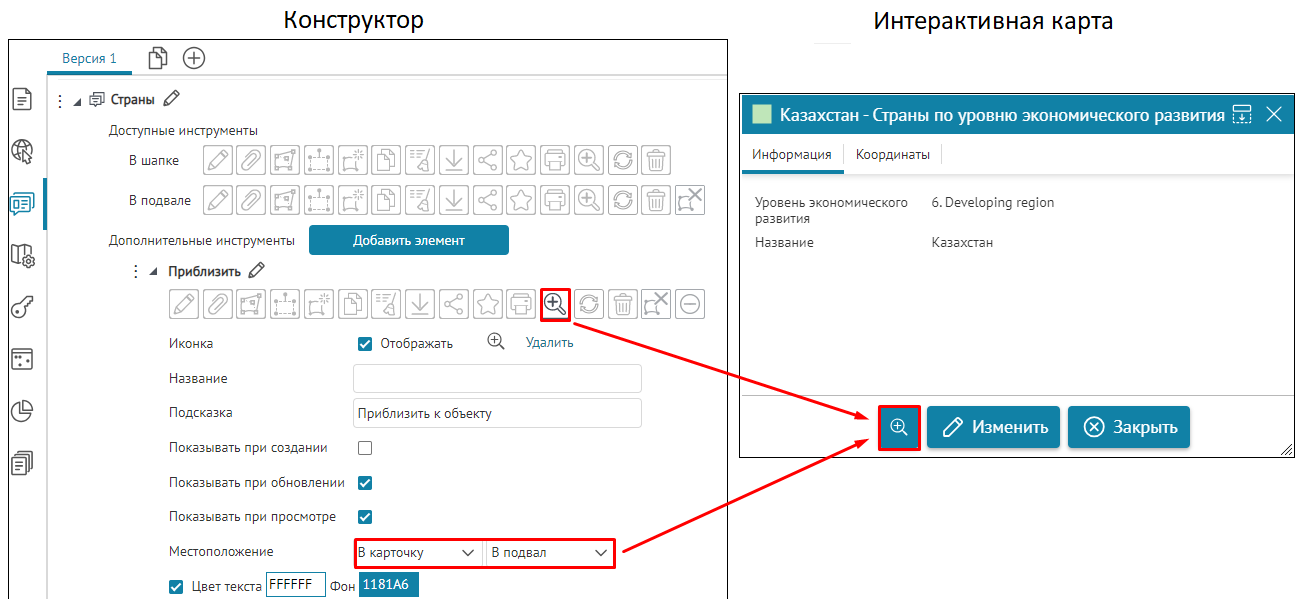

  • Рисунок 336 - Расположение кнопки дополнительного инструмента в Карточку объекта с опцией В подвал (на примере инструмента Приблизить)
  • В блок - позволяет разместить кнопки дополнительных инструментов в выбранном блоке из добавленных в Карточку объекта .
    В опции Выберите блок укажите необходимый блок из выпадающего списка. Укажите размещение в блоке - в верхней части блока (опция В шапку ) или в нижней части блока (опция В подвал - выбрано по умолчанию), см. Рисунок 337 .

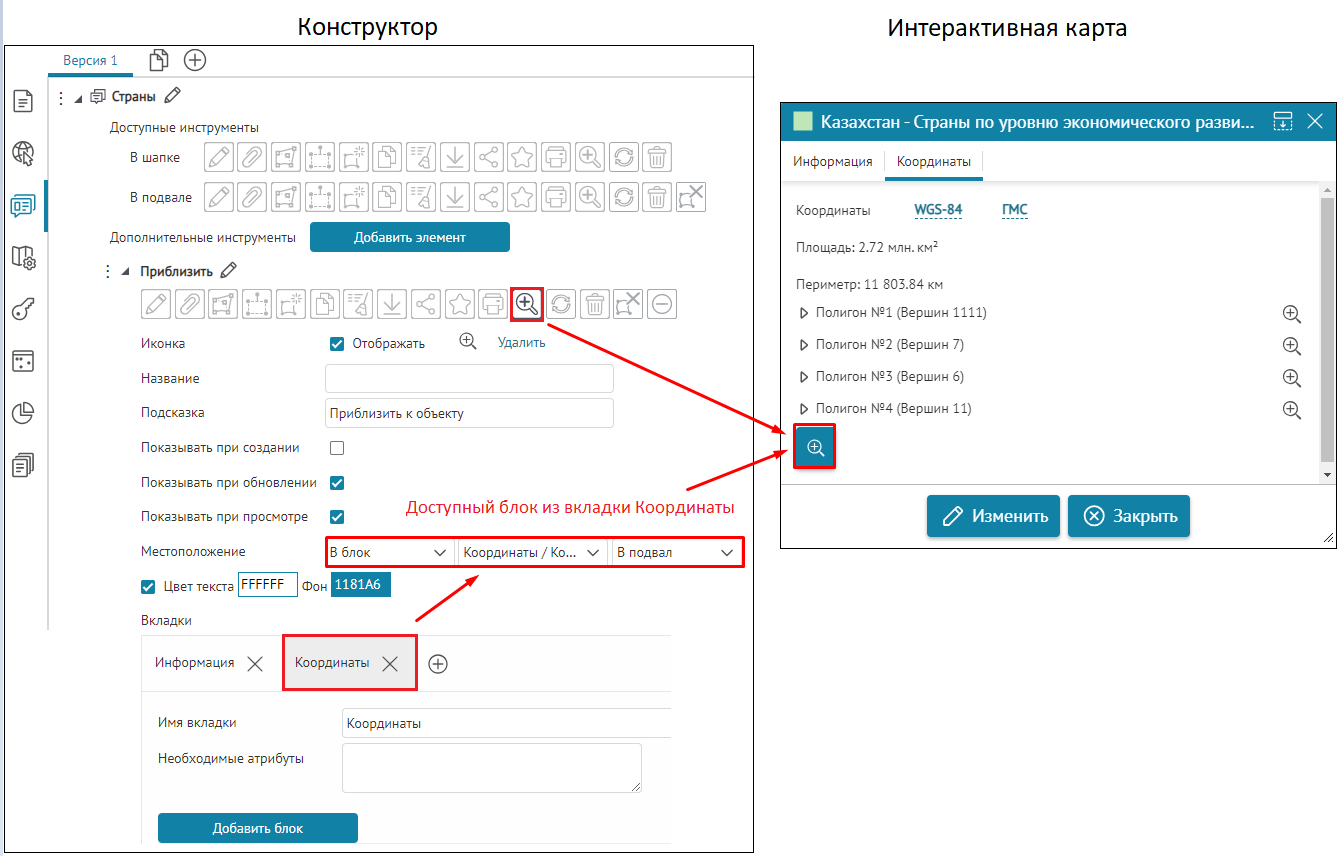

  • Рисунок 337 - Расположение кнопки дополнительного инструмента в блок Координаты с опцией В подвал (на примере инструмента Приблизить)
  • Во вкладки -позволяет разместить кнопки/группы кнопок вызова инструментов во вкладках Карточки объекта .
    Выберите одну или несколько вкладок из выпадающего списка вкладок Карточки объекта . Укажите размещение - в верхней части вкладки (опция В шапку ) или в нижней части вкладки (опция В подвал - выбрано по умолчанию), см. Рисунок 338 .
  • Внутри блока координат и блока дочерних объектов - позволяет использовать инструменты геообработки для импорта или экспорта данных в блоках Координаты или Дочерние объекты .
    Данное местоположение можно использовать только для размещения кнопок вызова инструментов геообработки (см. элемент Вызов задачи сервиса геообработки - п. 5.19 ).

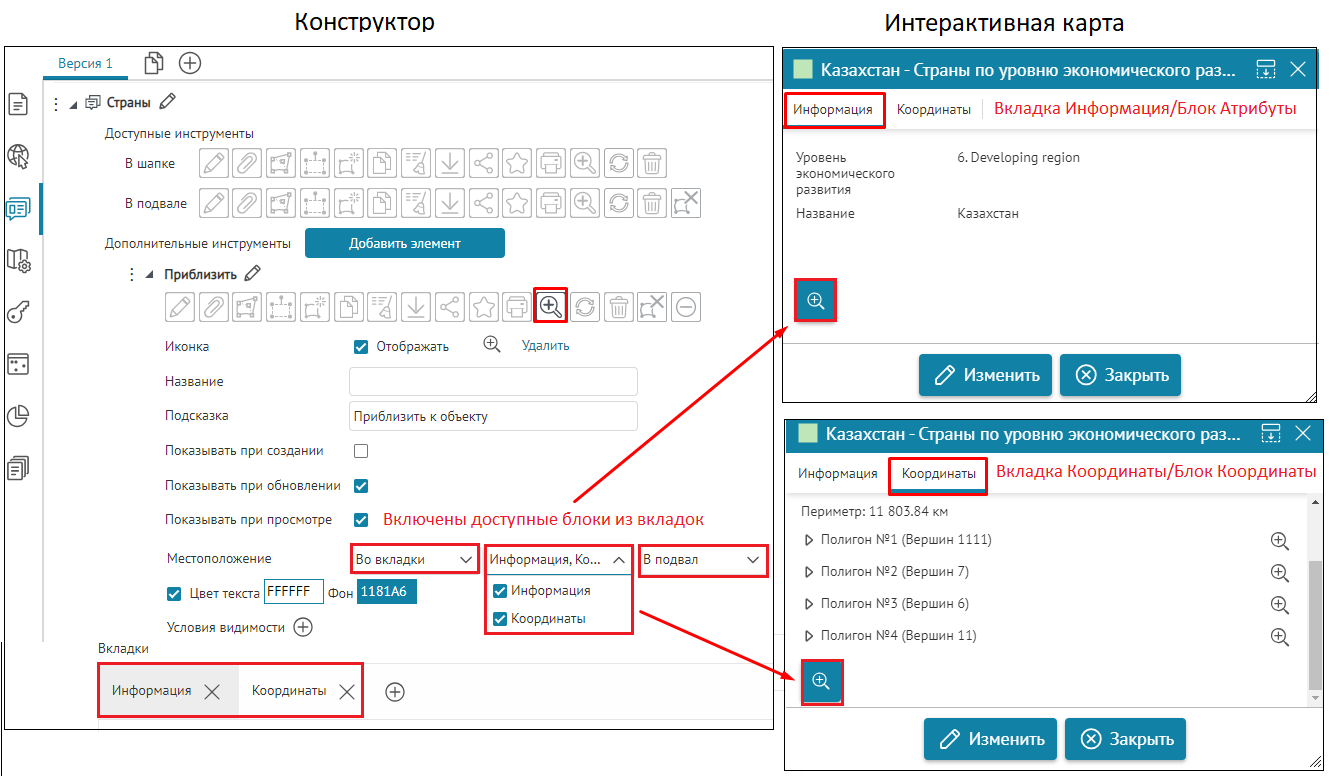

  • Рисунок 338 - Расположение кнопки дополнительного инструмента во вкладках Информация и Координаты с опцией В подвал

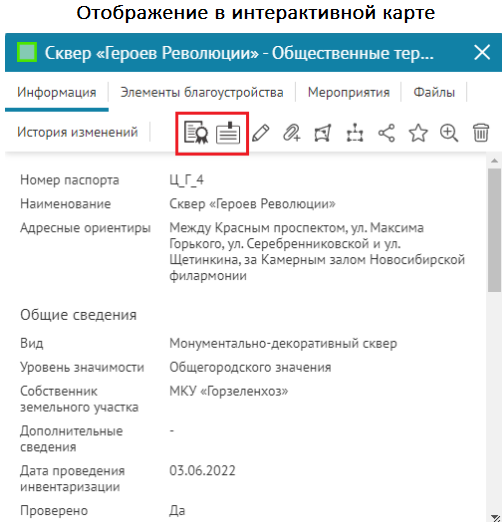

Если для отображения в шапке или подвале основного окна Карточки объекта выбраны и Доступные , и Дополнительные инструменты , то вначале (левее) располагаются Дополнительные инструменты , после них - Доступные ( см. Рисунок 339 ).
Порядок следования кнопок Дополнительных инструментов соответствует порядку их добавления в шаблоне Карточки объекта в Конструкторе . Чтобы изменить порядок, перетаскивайте настроенные кнопки в нужное место, удерживая .

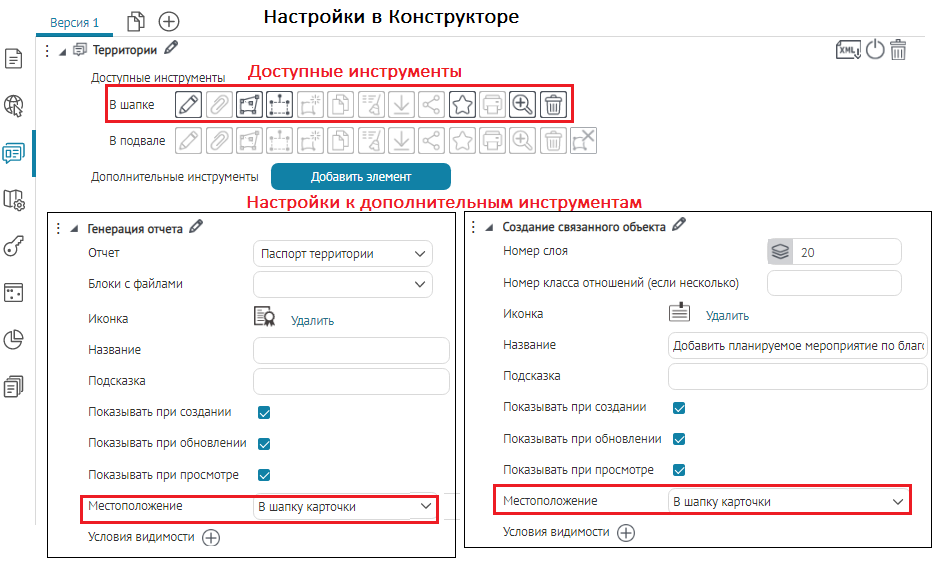

Рисунок 339 - Порядок расположения кнопок доступных и дополнительных инструментов в шапке Карточки объекта
