Для настройки сервиса сетевого анализа в Конструкторе перейдите во вкладку Сервисы

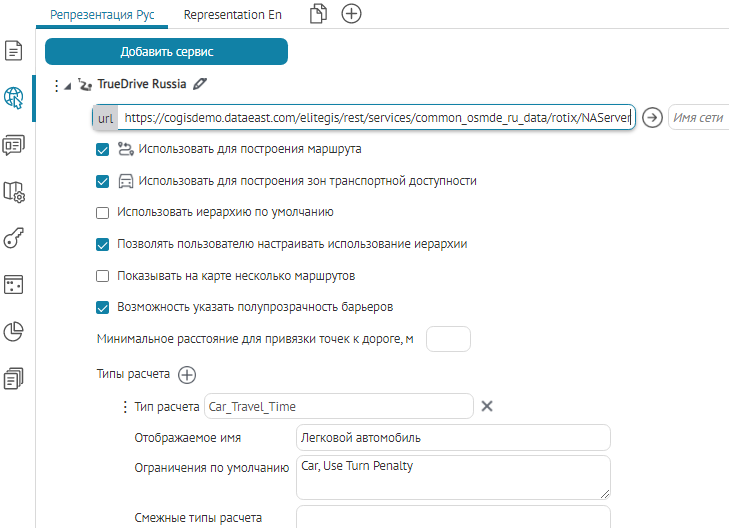

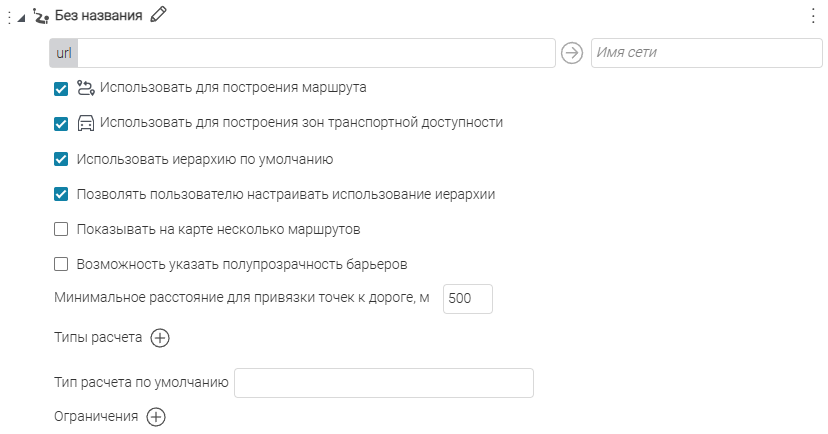

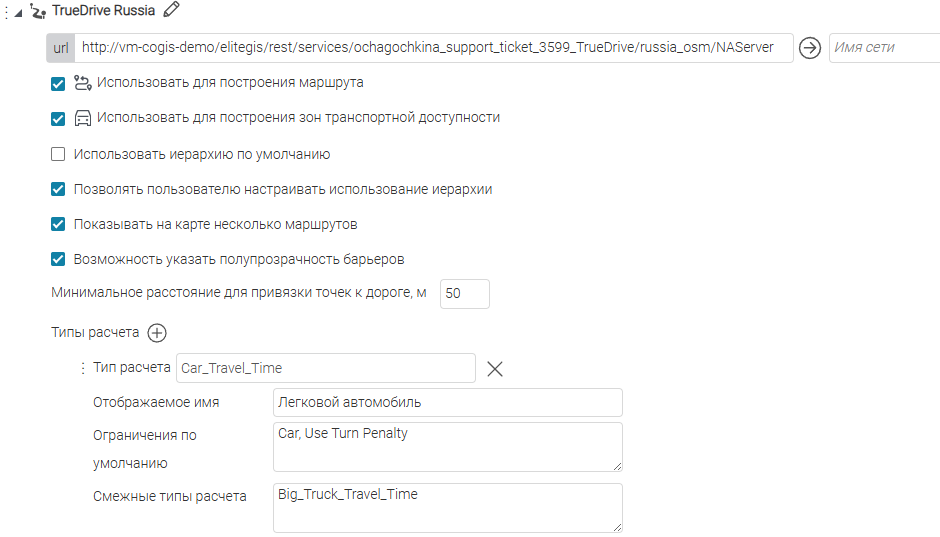

и добавьте Сервис сетевого анализа , установите необходимое подключение к сервису сетевого анализа в поле url, пример ниже, см. Рисунок 246 .

В качестве сервиса сетевого анализа может использоваться сервис, опубликованный на основе индексного rotix-файла, сформированного библиотекой продукта TrueDrive, и доступный по REST API.
Также в качестве сервиса сетевого анализа может использоваться сервис построения маршрута Here. Для его использования укажите APP ID и APP CODE. Укажите, какие типы расчета будут доступны пользователю, и какие ограничения сможет выбрать пользователь.

Сервис сетевого анализа позволяет выполнять следующие операции:

поиск оптимального маршрута;
расчет и построение зон транспортной доступности.

Задайте следующие опции:

Использовать для построения маршрута - опция отмечена по умолчанию, выбранный сервис будет использован для построения маршрута;
Использовать для построения зон транспортной доступности - опция отмечена по умолчанию, выбранный сервис будет использован для построения зон транспортной доступности;
Использовать иерархию по умолчанию - опция отмечена по умолчанию, при построении будет учитываться тип дорог, заданный в сети;
Если опция отмечена, то в свойствах типа расчета в окне инструмента на интерактивной карте в параметре Иерархия дорог будет отмечено Учитывать по умолчанию (параметр Иерархия дорог отображается в окне инструмента при условии, что опция Позволять пользователю настраивать использование иерархии включена, см. ниже).
Позволять пользователю настраивать использование иерархии - опция отмечена по умолчанию, пользователь интерактивной карты может выбирать в настройках, использовать или нет иерархию дорог;
В свойствах типа расчета в окне инструмента на интерактивной карте будет доступен параметр Иерархия дорог , включенность или отключенность которого будет зависеть от включенности или отключенности опции Использовать иерархию по умолчанию (см. выше).

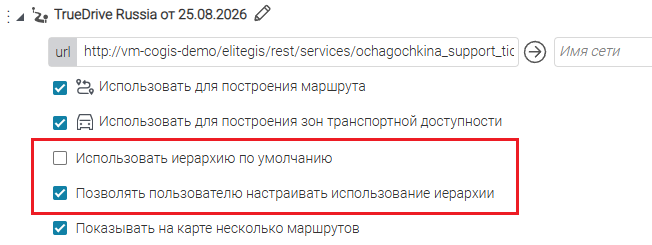

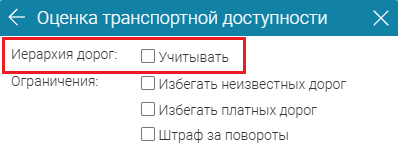

Пример настройки и использования этих опций - см. Рисунок 247 . Здесь:
- опция Позволять пользователю настраивать использование иерархии отмечена, поэтому в окнах инструментов в свойствах типа расчета доступен параметр Иерархия дорог ;
- опция Использовать иерархию по умолчанию отключена, поэтому в окнах инструментов в параметре Иерархия дорог отключена опция Учитывать .

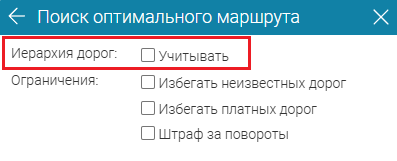

- Рисунок 247 - Настройка использования иерархии дорог

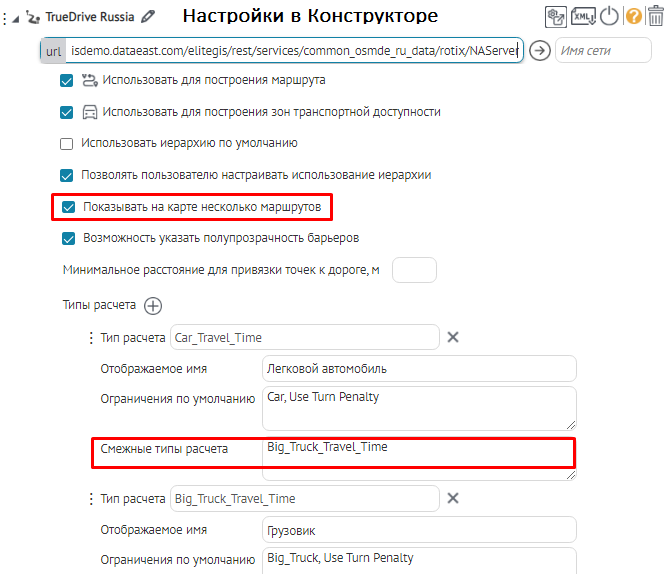

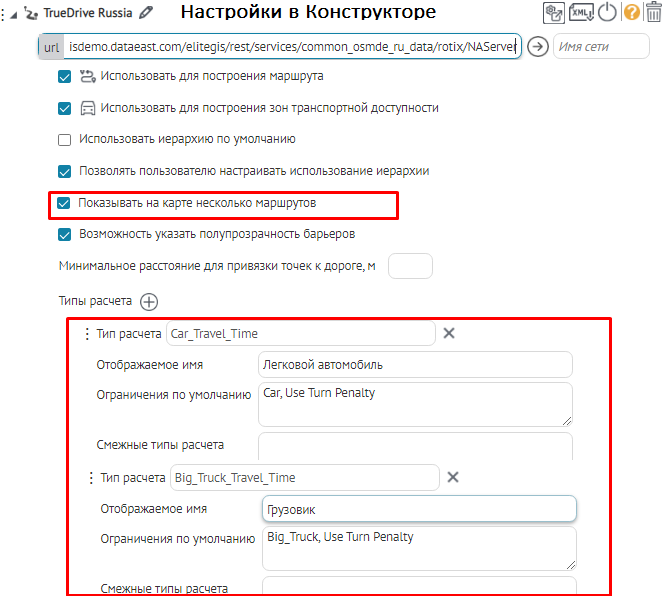

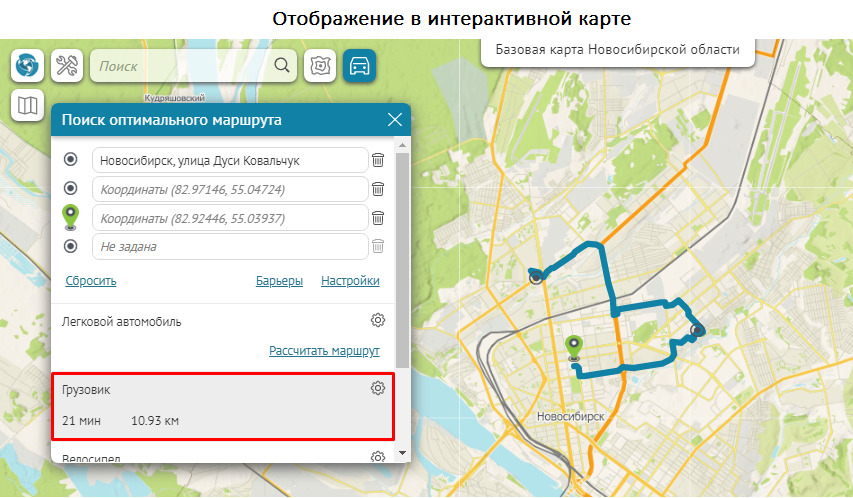

- - Показывать на карте несколько маршрутов - опция по умолчанию отключена; отметьте опцию, чтобы видеть на карте сразу несколько маршрутов, рассчитанных по нескольким основным типам расчета или по основному и смежным к нему;
    Опция применима только для расчета маршрутов.

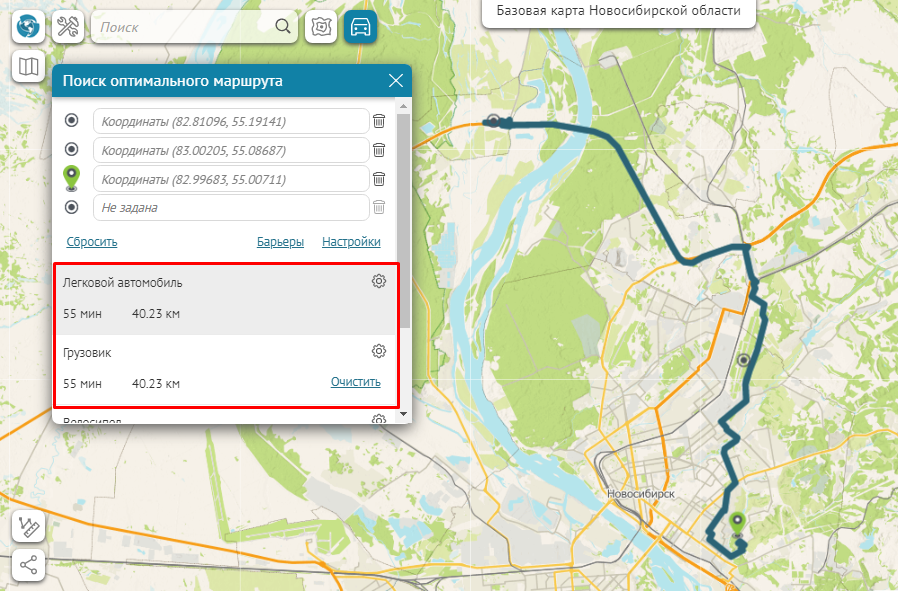

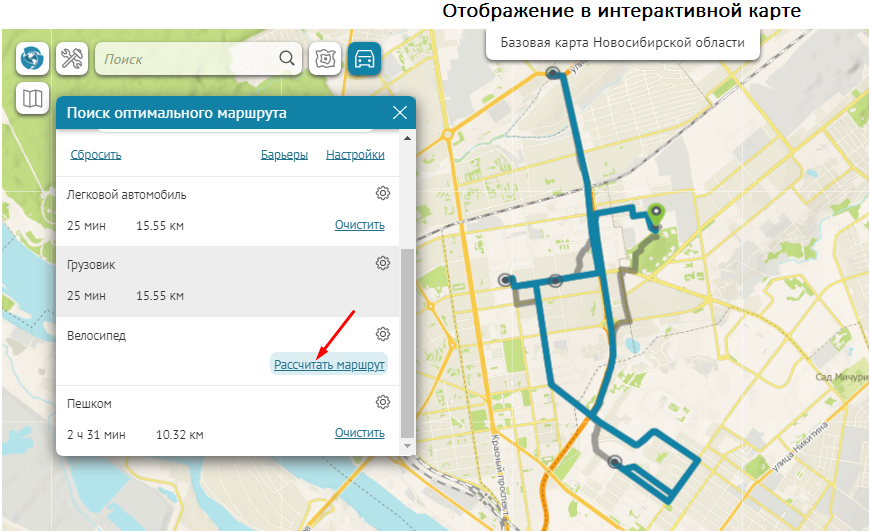

    Маршрут для выбранного на данный момент типа расчета будет показан на карте бирюзовым цветом. Маршруты для смежных к нему типов или других основных типов расчета - серым.
  - Возможность указать полупрозрачность барьеров - опция по умолчанию отключена; отметьте опцию, чтобы пользователь мог настраивать способ преодоления барьеров;
    Если опция отмечена, в окне инструмента в интерактивной карте в настройках барьеров появляется дополнительный раздел Способ применения барьеров (см. Рисунок 248 ).

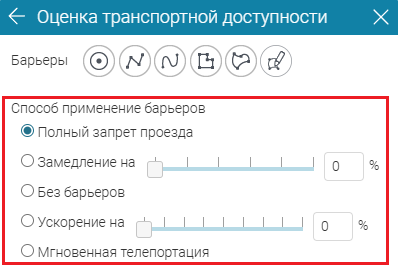

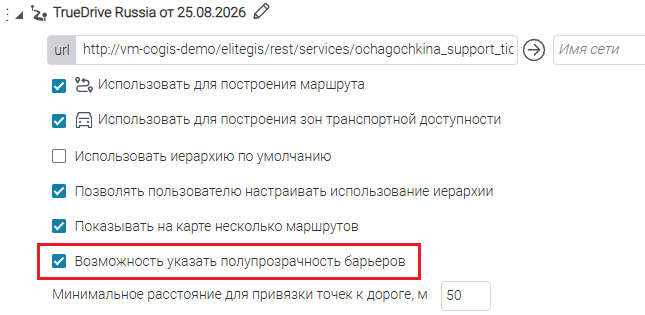

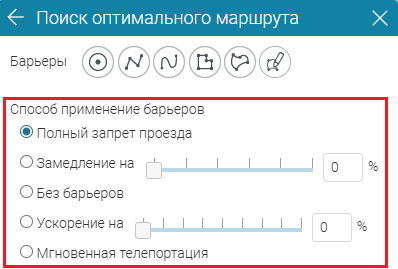

- - Рисунок 248 - Настройка полупрозрачности барьеров
  - Минимальное расстояние для привязки точек к дороге, м - это допустимое расстояние до участка дорожной сети;
    Данный показатель задает радиус поиска ближайшего к точке маршрута участка дороги.

    Примеры:

    Если в параметре указано 50 метров, а до ближайшего сегмента движения 100 метров, тогда маршрут не сможет построиться.

    Если радиус увеличить, например до 500 метров, тогда алгоритм сможет «дотянуть» до ближайшего участка дороги, привяжет к нему точку и успешно построит маршрут.
Типы расчета - параметры расчета маршрутов;
Нажмите и добавьте типы расчета, которые будут использованы сервисом (см. Рисунок 249 ). Можно добавить несколько типов расчета. Все добавленные типы расчета будут отображаться в окне инструмента в интерактивной карте в порядке их добавления и размещения в этом параметре.

Укажите дополнительные параметры:
- Тип расчета - способ передвижения:
- - Расстояние (Geodesic_Length) - геодезическое расстояние (расстояние по поверхности Земли, кратчайший путь между точками);
  - Время на большом грузовике (Big_Truck_Travel_Time) - движение на грузовике с разрешённой максимальной массой более 3,5 т;
  - Время на грузовике (Small_Truck_Travel_Time) - движение на грузовике с разрешённой максимальной массой до 3,5 т;
  - Время на машине (Car_Travel_Time) - движение на легковом автомобиле;
  - Время на мотоцикле (Motorcycle_Travel_Time) - движение на мотоцикле;
  - Время на велосипеде (Bicycle_Travel_Time) - движение на велосипеде;
  - Время пешком (Foot_Travel_Time) - движение пешком.
- Отображаемое имя - имя, с которым тип расчета будет отображаться в окне инструмента на карте;
- Ограничения по умолчанию - ограничения по типу дорог, которые будут использоваться алгоритмом для расчета маршрута; можно выбрать несколько типов ограничений:
- - Разрешено большим грузовикам (Big_Truck) - использовать дороги, где разрешено движение грузовикам с разрешённой максимальной массой более 3,5 т;
  - Разрешено грузовикам (Small_Truck) - использовать дороги, где разрешено движение грузовикам с разрешённой максимальной массой до 3,5 т;
  - Разрешено машинам (Car) - использовать дороги, где разрешено движение легковым автомобилям;
  - Разрешено мотоциклам (Motorcycle) - использовать дороги, где разрешено движение мотоциклам;
  - Разрешено велосипедам (Bicycle) - использовать дороги, где разрешено движение велосипедам;
  - Разрешено пешеходам (Foot) - использовать тропы, тротуары и дороги, где разрешено движение пешеходам;
  - Избегать платные дороги (Avoid_Toll_Roads);
  - Избегать зимние дороги (Avoid_Ice_Roads) - избегать ледовых переправ (зимников);
  - Избегать паромные переправы (Avoid_Ferries) - избегать паромных переправ;
  - Избегать неизвестные дороги (Avoid_Unknown_Roads) - избегать неизвестных дорог (грунтовых, неучтённых в основной дорожной сети, дорог без чёткой классификации);
  - Применять штрафы за повороты (Use Turn Penalty) - учитывать дополнительные затраты времени и расстояния на повороты;
- Смежные типы расчета - дополнительные способы передвижения, маршруты для которых будут рассчитаны одновременно с основным способом (типом расчета), и по тем же параметрам;
  Опция применима только для расчета маршрутов.

  Доступны для выбора те же типы расчета, что и для параметра Тип расчета (см. выше). Можно выбрать несколько смежных типов расчета.

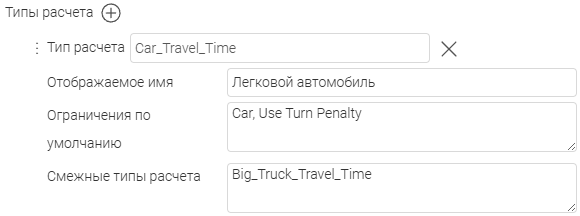

- Рисунок 249 - Настройки типа расчета

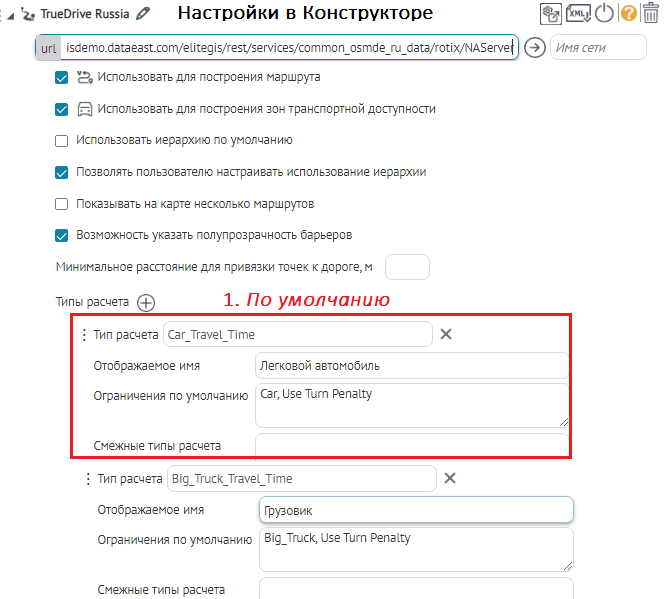

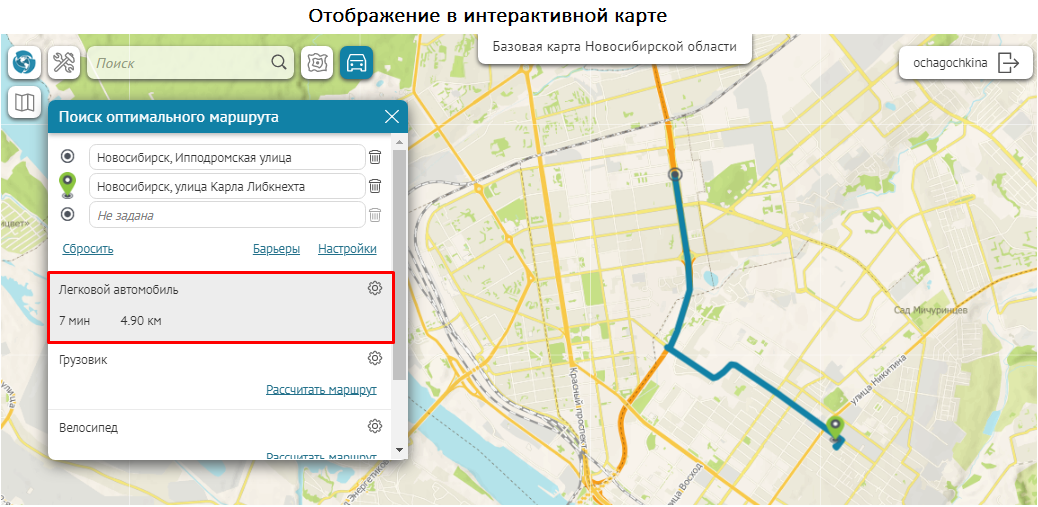

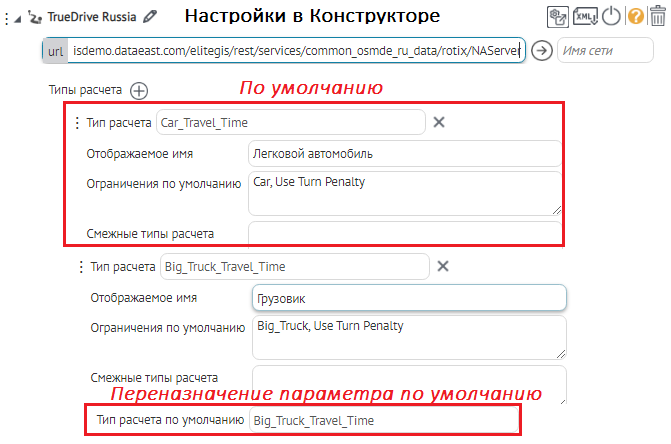

Тип расчета по умолчанию - выберите из выпадающего списка способ передвижения, по которому будет автоматически рассчитываться маршрут или зона доступности после указания опорных точек;
Если ничего не выбрано, то по умолчанию алгоритм использует первый тип расчета из списка. Если в списке добавлено несколько типов расчета с выбранным способом передвижения, то будет использован первый из них.

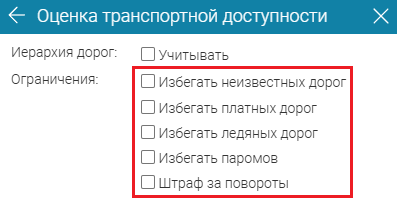

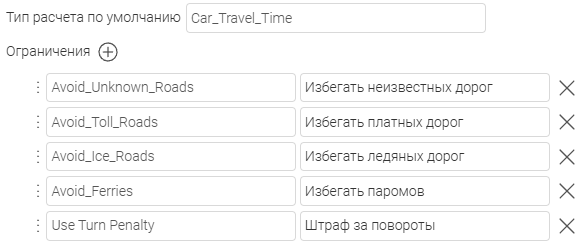

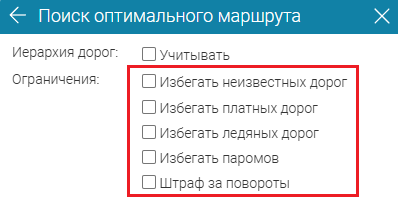

Ограничения - ограничения по типу дорог, которые будут предложены для выбора пользователю в окне инструмента на интерактивной карте (в свойствах типа расчета в параметре Ограничения , см. Рисунок 250 ).
Нажмите , выберите ограничение и задайте ему Отображаемое имя , с которым ограничение будет отображаться в окнах инструментов. Можно добавить несколько видов ограничений.

Доступны для выбора тот же список ограничений, что и для каждого отдельного типа расчета в параметре Ограничения по умолчанию (см. выше).

Обратите внимание, если ни одно ограничение не добавлено, пользователю будет доступен весь набор ограничений с именами по умолчанию.

Рисунок 250 - Настройка ограничений

Чтобы пользователь интерактивной карты мог запустить поиск оптимального маршрута или построение зон доступности, необходимо добавить кнопки этих инструментов на карту (см. п. 9 ). Использование инструментов описано в п. 9.14 .

Обратите внимание, что если для сервиса были заданы серверные барьеры, они будут применяться автоматически (см. Руководство по публикации ГИС-сервисов ).

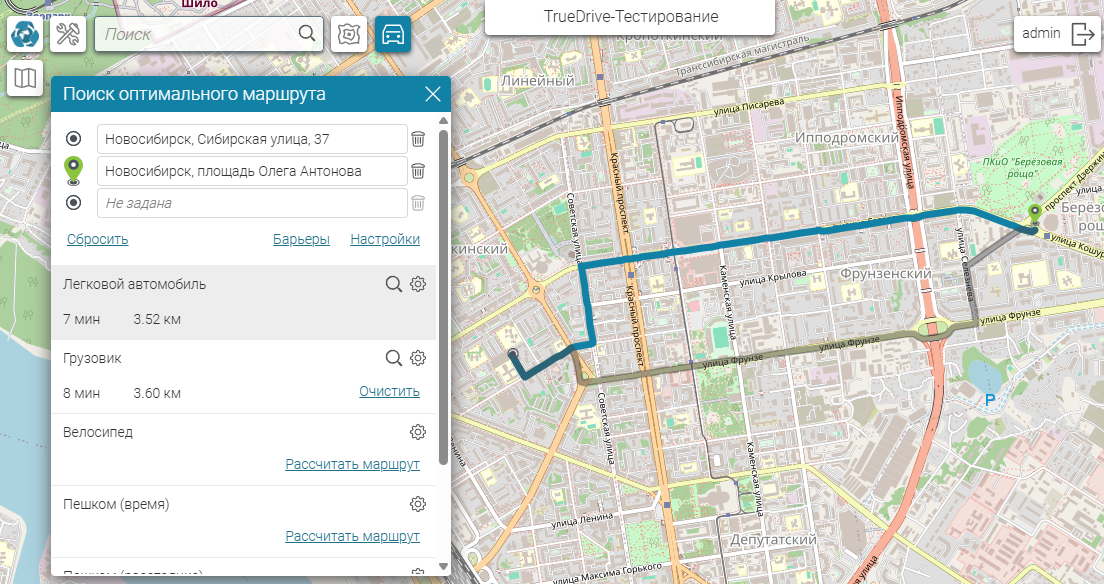

Пример настройки сервиса и инструмента карты Поиск оптимального маршрута - см. Рисунок 251 .
