Вкладка Карта

Вкладка Карта включает в себя (см. Рисунок 619 ):
  • переопределение общих настроек карты (см. п. 8.3.1 ):
    • Переопределить отображение меню в карте ;
    • Переопределить режим по умолчанию ;
    • Показывать название на карте ;
    • Загружать карту синхронно ;
    • Размер мини-карты в пикселях ;
  • переопределение настроек инструментов карты (см. п. 8.3.2 ):
    • Переопределить инструмент по умолчанию ;
    • Задать масштаб приближения по умолчанию ;
    • Показывать галерею изображений при открытии карты ;
    • Включить замыкание по умолчанию ;
    • Показывать имена файлов/названия в слайд шоу ;
    • Разрешить плавное изменение масштаба ;
  • просмотр трехмерных данных под поверхностью земли (см. п. 8.3.3 ):
    • Разрешить просмотр под поверхностью земли в режиме 3d ;
    • Коэффициент прозрачности поверхности земли (в процентах) ;
    • Дальность действия прозрачности (в метрах) ;
    • Цвет космоса ;
  • настройки освещенности трехмерных объектов (см. п. 8.3.4 ):
    • Дата на 3D-карте ;
    • Часовой пояс на 3D-карте ;
    • Время на 3D-карте ;
    • Позиция солнца от даты и времени на 3D-карте ;
    • Тени ;
    • Освещение 3D-объектов ;
    • Яркость 3D-объектов ;
    • Использовать технологию HDR (High Dynamic Range) на 3D-карте ;
  • настройки производительности отрисовки трехмерных объектов (см. п. 8.3.5 ):
    • Отрисовка только при изменении карты ;
    • Ограничение FPS ;
    • Сглаживание MSAA x4 ;
    • Масштаб разрешения ;
  • отображение текущих координат курсора (см. п. 8.3.6 ).

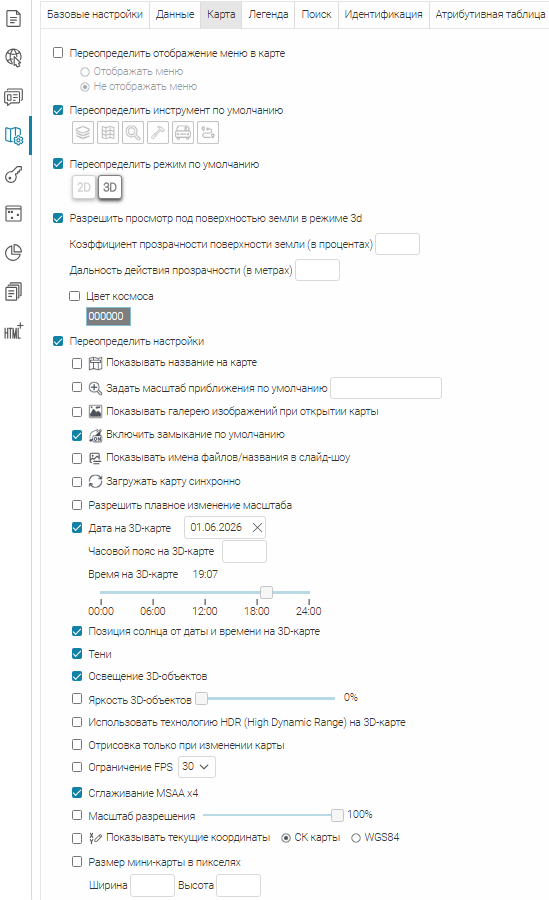

  • Рисунок 619 - Инструменты и настройка карты. Вкладка Карта

Переопределение настроек по умолчанию для карты

В горизонтальной вкладке Карта вкладки Инструменты и настройка карты вы можете переопределить следующие настройки карты по умолчанию:
  • Переопределить отображение меню в карте - Отображать меню , Не отображать меню (см. Рисунок 620 );
    По умолчанию меню Каталога карт не отображается в картографических приложениях.
    Отметьте опцию и выберите, отображать меню или нет.
    При необходимости вы можете отметить эту опцию для Корневой папки , тогда во всех картах Каталога карт будет отображаться меню, если для вложенных папок или картографических приложений не отмечено иное.
    Меню Каталога карт формируется в Настройках CoGIS Portal (см. меню Администрирование > Настройки > Пользовательский интерфейс > Меню сайта - см. Руководство администратора по установке и настройке ).
  • Переопределить режим по умолчанию - , (см. Рисунок 620 );
    По умолчанию интерактивная карта открывается в режиме 2D .
    Отметьте опцию, чтобы назначить режим по умолчанию, и нажмите на соответствующую кнопку.

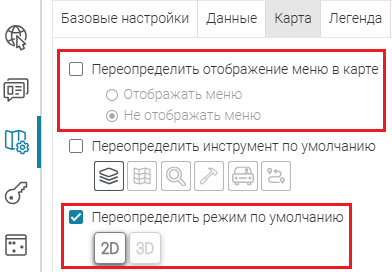

  • Рисунок 620 - Настройки отображения меню и установка режима по умолчанию
  • Показывать название на карте ;
    По умолчанию опция отмечена. Название карты (см. параметр Название карты вкладки Общая информация элемента Каталога ) отображается в верхней части картографического приложения.
    Отключите опцию, если показывать название карты не требуется.
  • Загружать карту синхронно ;
    Опция применима к картам с большими справочниками значений, либо с большим количеством данных, когда для загрузки карты требуется время, в течение которого могут быть недоступны некоторые элементы карты.
    По умолчанию опция отключена. Включите данную опцию, чтобы все элементы карты загружались синхронно.
  • Размер мини-карты в пикселях (см. Рисунок 621 );
    Опция позволяет задать размеры окна обзорной карты (см. подробнее п. 9.11 ).
    По умолчанию опция отключена, окно обзорной карты открывается с размерами 200*200 px.
  • Рисунок 621 - Установка размеров мини-карты

Переопределение настроек инструментов карты

В горизонтальной вкладке Карта вкладки Инструменты и настройка карты вы можете переопределить следующие настройки карты по умолчанию:
  • Переопределить инструмент по умолчанию ;
    Опция позволяет определить окно инструмента, которое будет открыто сразу при открытии интерактивной карты.
    По умолчанию опция отключена. Отметьте опцию и выберите, какое окно будет открыто, нажав на соответственную кнопку. Выбрать можно только один инструмент.
    • Базовая карта ;
    • Слои карты ( Легенда );
    • Результаты поиска ( Поиск );
    • Инструмент геообработки ;
    • Построение зон транспортной доступности ;
    • Поиск маршрута .
    • Рисунок 622 - Переопределение инструмента по умолчанию
  • Задать масштаб приближения по умолчанию ;
    Опция определяет максимальный масштаб для приближения к объектам из Карточки объекта , из атрибутивной таблицы, из окна Результаты поиска для всех объектов карты.
    По умолчанию опция не отмечена, приближение происходит к экстенту объекта. Если объект точечный, то приближение происходит к максимально возможному масштабу.
    Отметьте опцию и задайте масштаб.
    Обратите внимание, что эта опция может быть переопределена в настройках картографических сервисов (параметр Масштаб для приближения к объектам на карте во вкладке Карта картографического сервиса, см. п. 4.1.3 ).
  • Показывать галерею изображений при открытии карты ;
    Опция определяет начальное состояние галереи изображений, будет она показана или скрыта.
    По умолчанию опция отмечена, галерея изображений будет показана при открытии интерактивной карты, если в начальном экстенте есть объекты с вложениями-изображениями.
    Если показывать галерею изображений не требуется, отключите опцию.
  • Включить замыкание по умолчанию ;
    По умолчанию опция отмечена, при создании или редактировании геометрии объектов используется инструмент замыкания (см. подробнее п. 9.7.2 ).
    Отключите опцию, если при создании или редактировании геометрии объектов не требуется замыкания на границы существующих объектов.
  • Показывать имена файлов/названия в слайд шоу ;
    По умолчанию опция отключена.
    Отметьте опцию, чтобы отображать имена файлов вложений-изображений в режиме просмотра Слайд-шоу .
    Изображение открывается в режиме Слайд-шоу из Карточки объекта или из Галереи изображений (если настроено, см. п. 4.2.4 ).
    Обратите внимание, чтобы имя файла вложения отображалось в режиме Слайд-шоу при запуске из Галереи изображений , необходимо в Правилах SOE в плагине Галерея изображений задать одну из опций Взять название из имени файлов или Атрибут слоя с названием (см. п. 14.10 ), иначе будут показаны названия объектов.
  • Разрешить плавное изменение масштаба .
    По умолчанию опция отключена, приближение с помощью колесика мыши (тачпада) осуществляется по масштабным рядам базовой карты (см. п. 4.14 ).
    Включите опцию, чтобы по умолчанию использовать плавное приближение с помощью колесика мыши (тачпада) (см. подробнее п. 9.7.3 ). С включенной опцией пользователь также сможет устанавливать вручную любой масштаб, кликнув на выпадающий список масштабов в нижней части карты.
    Обратите внимание, что плавное изменение масштаба возможно только в режиме 2D и не доступно для базовых карт Яндекс .

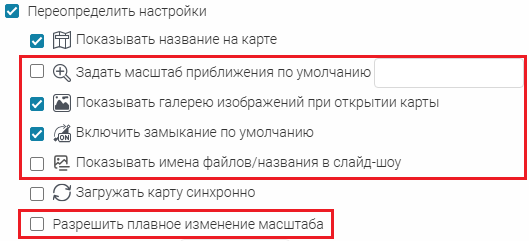

  • Рисунок 623 - Переопределение настроек инструментов

Просмотр под поверхностью земли в режиме 3D

Для возможности отображения трехмерных объектов сервисов ниже уровня земли (например, данных бурения) в горизонтальной вкладке Карта вкладки Инструменты и настройка карты отметьте опцию Разрешить просмотр под поверхностью земли в режиме 3d (см. Рисунок 624 ). По умолчанию опция отключена.

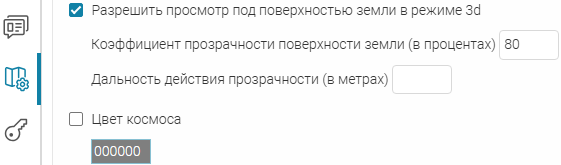

Рисунок 624 - Настройка возможности просмотра трехмерных данных ниже уровня Земли
Укажите в процентах уровень видимости данных сквозь поверхность земли (параметр Коэффициент прозрачности поверхности земли (в процентах) ), где 100% - объекты полностью видимы, 0% - объекты не видимы. По умолчанию объекты отображаются с 50% уровнем видимости. Опция регулирует как видимость подземных объектов при просмотре с позиции над поверхностью земли, так и видимость наземных и надземных объектов при просмотре с позиции под поверхностью земли.
При необходимости задайте Дальность действия прозрачности (в метрах) . В таком случае поверхность земли станет с заданным уровнем прозрачности только на указанном расстоянии от поверхности. При этом прозрачность нарастает линейно.
Например, задана Дальность действия прозрачности в 100 м и Коэффициент прозрачности поверхности земли в 80%. Значит, на расстоянии 100 м от поверхности прозрачность поверхности земли будет 80%, на расстоянии 500 м - 40%, на расстоянии 1000 м - 0%.
Если Дальность действия прозрачности (в метрах) не указана, то поверхность земли становится прозрачной при приближении на максимально крупный масштаб.
Движение «камеры» происходит путем удерживания правой кнопки мыши.
Вы также можете указать Цвет космоса . Заданный цвет будет виден как при просмотре вверх в небо, так и будет цветом «фона» для просмотра данных под землей. По умолчанию цвет космоса - черный.
Пример отображения трехмерных данных бурения ниже уровня земли с уровнем видимости 100% - см. Рисунок 625 .

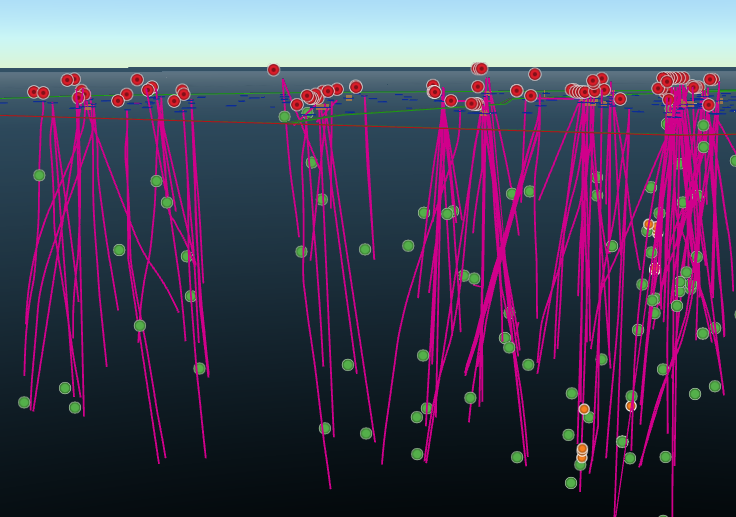

Рисунок 625 - Отображение трехмерных данных бурения ниже уровня земли с уровнем видимости 100%

Настройки освещенности трехмерных объектов

Настройки применимы только для активного 3D режима интерактивной карты.
Вы можете настроить освещенность трехмерных объектов.
Настройки позволяют регулировать освещенность объектов следующих сервисов:
  • сервисов с 3D тайлами (Tileset3dServer, см. п. 4.7 );
  • сервисов с 3D моделью (Model3dServer, см. п. 4.8 ), кроме:
    • картографических сервисов (MapServer) с поддержкой протокола KML;
    • сервиса с 3D моделью (Model3dServer) на основе файла KML/KMZ.
В горизонтальной вкладке Карта вкладки Инструменты и настройка карты необходимо указать следующие настройки (см. Рисунок 626 ):
  • Дата на 3D-карте ;
    По указанной дате и расположению объекта определяются долгота дня и положение солнца в 3D режиме. По умолчанию используется текущая дата.
    Отметьте опцию и укажите нужную дату.
    При необходимости дополнительно укажите Часовой пояс на 3D-карте . По умолчанию используется часовой пояс пользователя.
    Уточните положение солнца, указав Время на 3D-карте . По умолчанию 14:00 .
  • Позиция солнца от даты и времени на 3D-карте ;
    По умолчанию опция не отмечена, солнце на карте показано далекой звездой. Солнце позиционируется в зависимости от установленных даты и времени, а также текущего экстента карты.
    Отметьте опцию, чтобы показать «большое» солнце на карте.
  • Тени ;
    По умолчанию опция не отмечена, тени от трехмерных объектов на карте не отображаются.
    Отметьте опцию, чтобы показать тени от трехмерных объектов в зависимости от положения солнца (настроенного времени суток).
  • Освещение 3D-объектов ;
    По умолчанию опция отмечена, грани трехмерных объектов раскрашиваются с учетом их освещенности в зависимости от положения солнца (настроенного времени суток).
    Отключите опцию, если освещение граней объектов не требуется.
  • Яркость 3D-объектов ;
    Опция позволяет управлять яркостью объектов.
    По умолчанию опция отключена, используется яркость в 100% .
    Отметьте опцию и с помощью бегунка установите яркость объектов от 0% до 100% .
  • Использовать технологию HDR (High Dynamic Range) на 3D-карте .
    HDR (High Dynamic Range) - технология, которая позволяет расширить диапазон яркости, контрастности и цветовую палитру изображения на экране телевизора или монитора и сделать картинку более естественной. Это происходит благодаря использованию более насыщенных цветов, глубоких теней и натуральных перепадов ярких и темных участков.
    По умолчанию опция отключена.
    Отметьте опцию, если требуется.
Обратите внимание, что эти настройки могут быть переопределены пользователем интерактивной карты в окне Настройки (если кнопка добавлена на карту, см. п. 9.7.4 ).

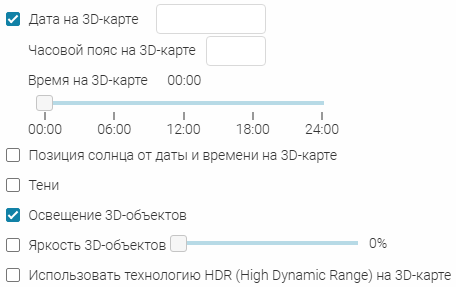

Рисунок 626 - Настройки освещения трехмерных объектов

Настройки производительности отрисовки трехмерных объектов

Настройки применимы только для активного 3D режима интерактивной карты.
Вы можете задать настройки отрисовки трехмерных объектов по умолчанию.
Настройки позволяют управлять производительностью (скоростью) отрисовки трехмерных объектов любых сервисов.
В горизонтальной вкладке Карта вкладки Инструменты и настройка карты необходимо указать следующие настройки (см. Рисунок 627 ):
  • Отрисовка только при изменении карты ;
    По умолчанию опция отключена. Отметьте опцию, чтобы трехмерные объекты перерисовывались на карте только при ее изменении (сдвиге, приближении и т. д.)
  • Ограничение FPS - максимально разрешенное количество кадров в секунду;
    По умолчанию - 30 .
  • Сглаживание MSAA x4 ;
    По умолчанию опция отмечена, используется алгоритм сглаживания MSAA при отрисовке трехмерных объектов. Отключите опцию при необходимости.
    MSAA (Multisample Anti-Aliasing) - алгоритм сглаживания в компьютерной графике, предназначенный для минимизации визуальных артефактов, возникающих на границах объектов.
  • Масштаб разрешения .
    По умолчанию опция отключена, трехмерные объекты отрисовываются в разрешении экрана (100%).
    Отметьте опцию, чтобы определить разрешение трехмерных объектов для отображения. Уменьшение разрешения позволяет увеличить скорость отрисовки за счет ухудшения качества отображения объекта.
    Масштаб разрешения указывается в процентах от текущего разрешения экрана.
Обратите внимание, что эти настройки могут быть переопределены пользователем интерактивной карты в окне Настройки (если кнопка добавлена на карту, см. п. 9.7.5 ).
Рисунок 627 - Настройки производительности отрисовки трехмерных объектов

Отображение текущих координат курсора

Включите опцию Показывать текущие координаты , если необходимо отображать текущие координаты курсора в нижней части интерактивной карты рядом с масштабом, для этого выберите необходимую систему координат: СК карты или географическую систему координат WGS84 . Пользователь может скопировать координаты курсора в буфер обмена.
Для проекционных систем координаты отображаются в порядке X/Y, для географических - Широта/Долгота (см. Рисунок 628 ).

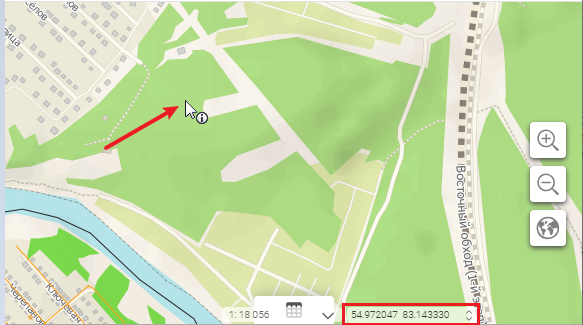

Рисунок 628 - Пример отображения координат в географической системе координат
При выборе географической системы координат на карте отобразится переключатель , по клику на который координаты поменяют формат отображения с десятичных градусов на Градусы Минуты Секунды ( ГМС ) и обратно (см. Рисунок 629 ).

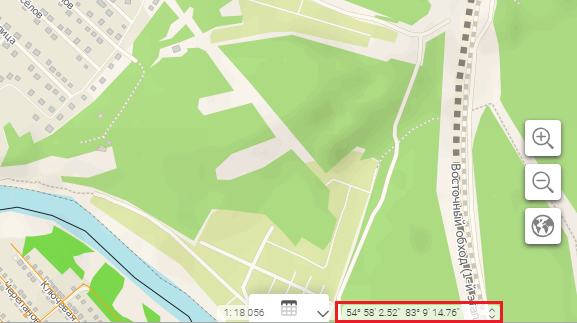

Рисунок 629 - Пример отображения географических координат в формате Градусы Минуты Секунды (ГМС)
