Блок Связанные объекты

Блок

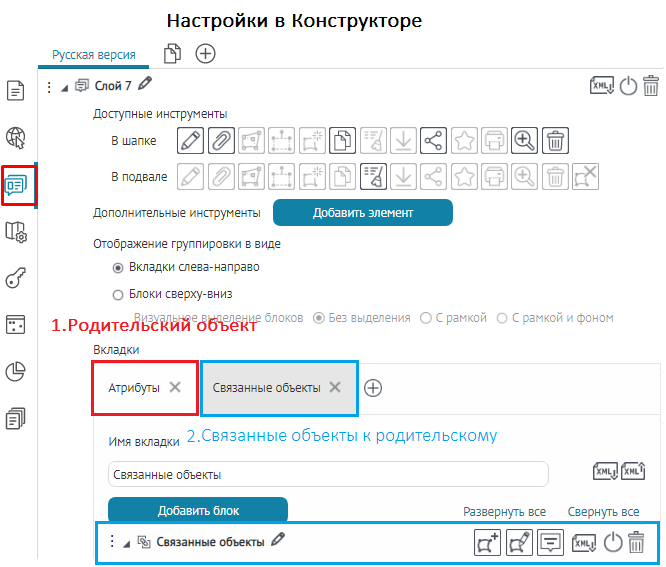

Связанные объекты предназначен для отображения списка объектов, связанных с объектом, открытым в Карточке объекта (см. Рисунок 275 ). Связи должны быть установлены при подготовке картографического проекта.

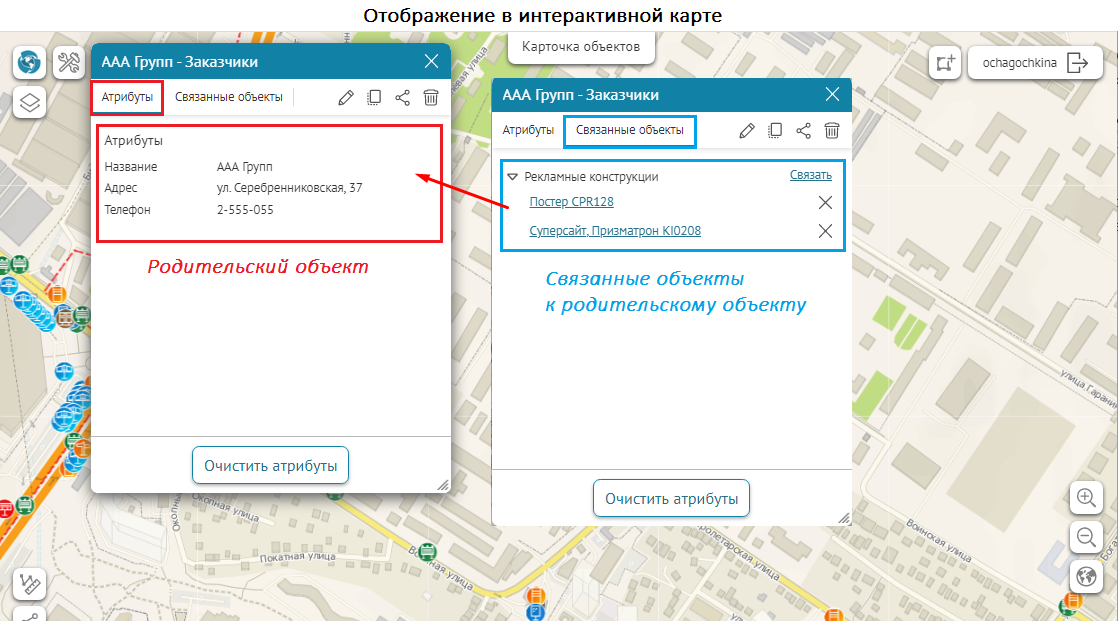

Рисунок 275 - Пример настройки блока Связанные объекты

Все настройки блока представлены ниже, см. Рисунок 276 .

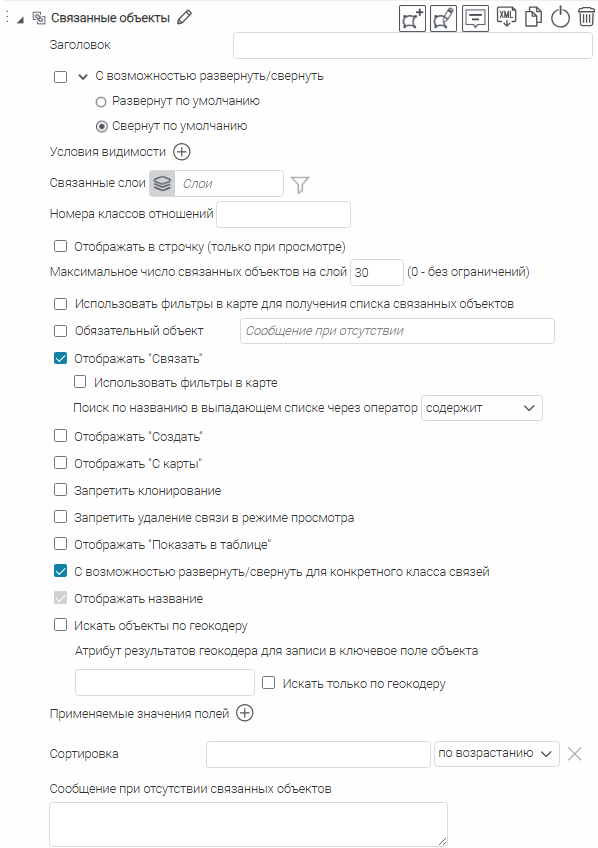

Рисунок 276 - Настройки блока Связанные объекты

Добавьте блок и задайте общие настройки блоков (см. п. 5.3 ).

Как и для других блоков, для блока Связанные объекты можно задать Условия видимости (подробнее см. п. 5.24 ). Условия задаются на атрибуты объекта родительского слоя.

Связанных слоев может быть несколько. Выберите, какие Связанные слои будут отображены в блоке. Укажите Номера классов отношений относительно родительского объекта.

Также существует возможность задать SQL-фильтр

для фильтрации связанных объектов в Карточке объекта (см. Рисунок 277 ). При этом для SQL-фильтра можно использовать следующие макросы:

{CurrentUser} - имя текущего пользователя;
{CurrentGroups} - группы пользователей, куда входит текущий пользователь;
{CurrentDate} - текущая дата;
{CurrentYear} - текущий год;
{CurrentMonth} - текущий месяц;
{CurrentDay} - текущий день;
{CurrentDateTime} - текущие дата и время;
{CurrentFeature.myfield} - значение указанного атрибутивного поля текущего родительского объекта.

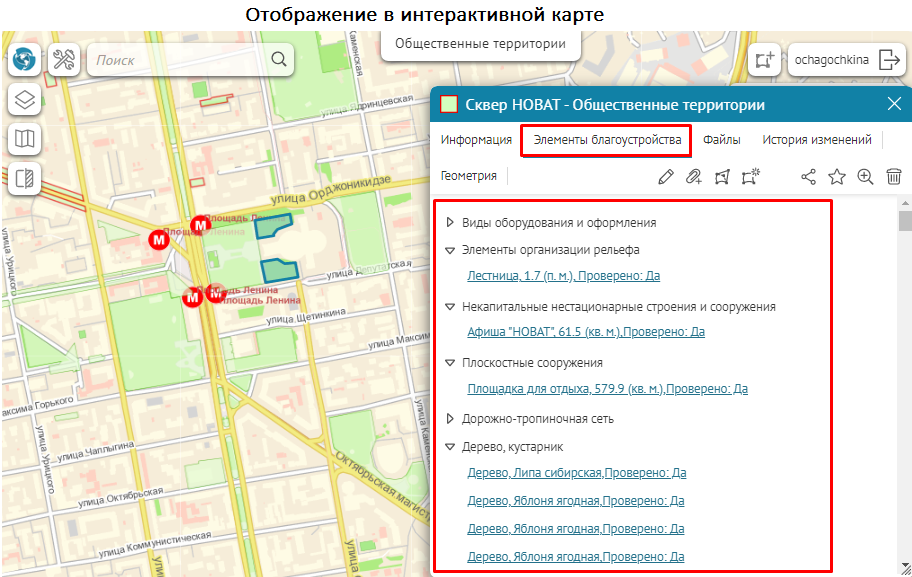

Применение SQL-фильтров

позволяет логически разбивать связанные объекты на несколько блоков, например, Актуально, Проверено, Обработано, Завершено и т. д.

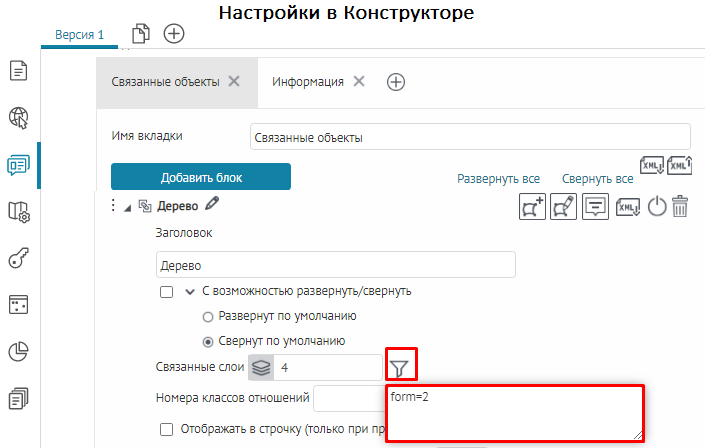

Рисунок 277 - Пример применения в блоке Связанные объекты SQL-фильтра для фильтрации связанных объектов в Карточке объекта родительского объекта

Укажите при необходимости следующие настройки:

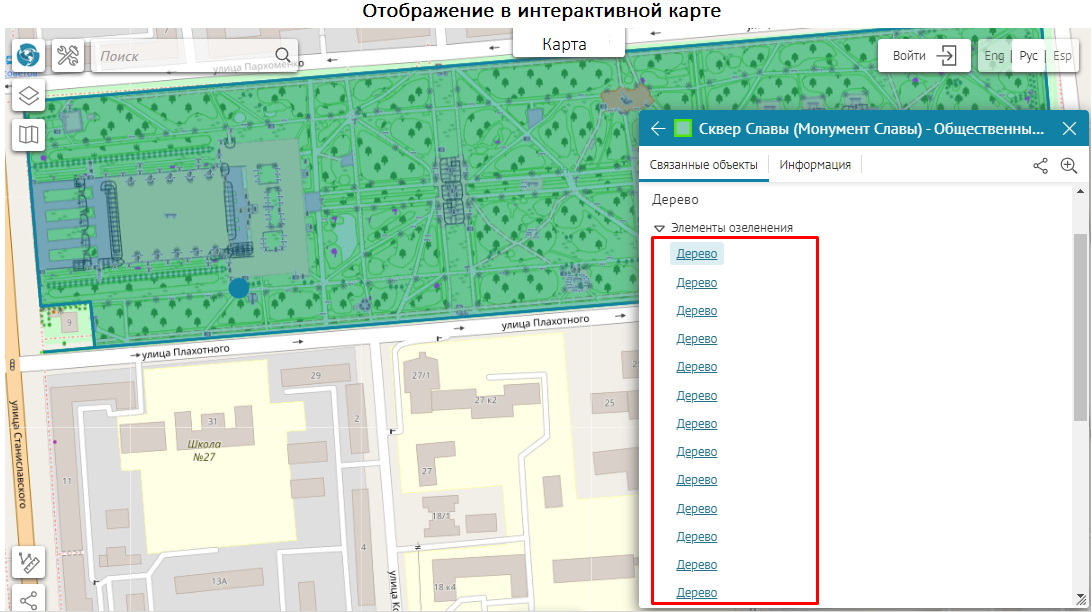

Отображать в строчку (только при просмотре) - в режиме просмотра связанные объекты будут отображаться в одну строчку. Если отключить эту опцию, то каждый связанный объект будет отображаться с новой строки. В режиме редактирования связанные объекты всегда отображаются с новой строки (см. Рисунок 278 ).

Рисунок 278 - Пример использования опции Отображать в строчку

Максимальное число связанных объектов на слой - в блоке будут отображаться связанные объекты не более указанного количества. При указании 0 будут отображаться все связанные объекты (см. Рисунок 279 ).

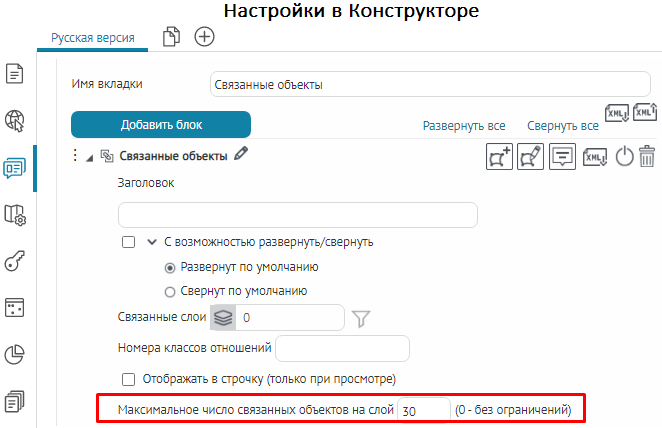

Рисунок 279 - Настройка максимального числа связанных объектов на слой

Использовать фильтры в карте для получения списка связанных объектов - с включенной опцией при просмотре Карточки объекта список связанных объектов будет формироваться с учетом настроенных в текущий момент фильтров в карте.

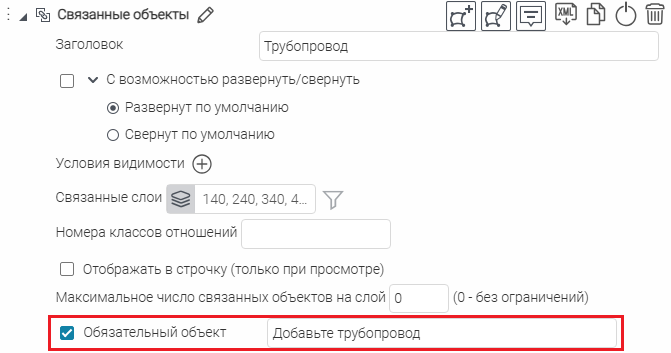

Обязательный объект - позволяет задать проверку к родительскому объекту на наличие связанных объектов. В таком случае при создании/редактировании связанных объектов пользователю будет необходимо в Карточке родительского объекта добавить хотя бы один связанный объект. При создании связанного объекта информация о нем будет полностью развернута по умолчанию в Карточке родительского объекта , даже если в блоке Связанные объекты будет включена опция Свернут по умолчанию .
Если опция Обязательный объект включена и пользователь не добавит связанный объект при создании или редактировании связанных объектов, ему при попытке сохранения на интерактивной карте будет выдано сообщение об ошибке (см. Рисунок 280 ). По умолчанию отобразится текстовое сообщение Не определен объект . В параметре Сообщение при отсутствии впишите нужный текст сообщения об ошибке.

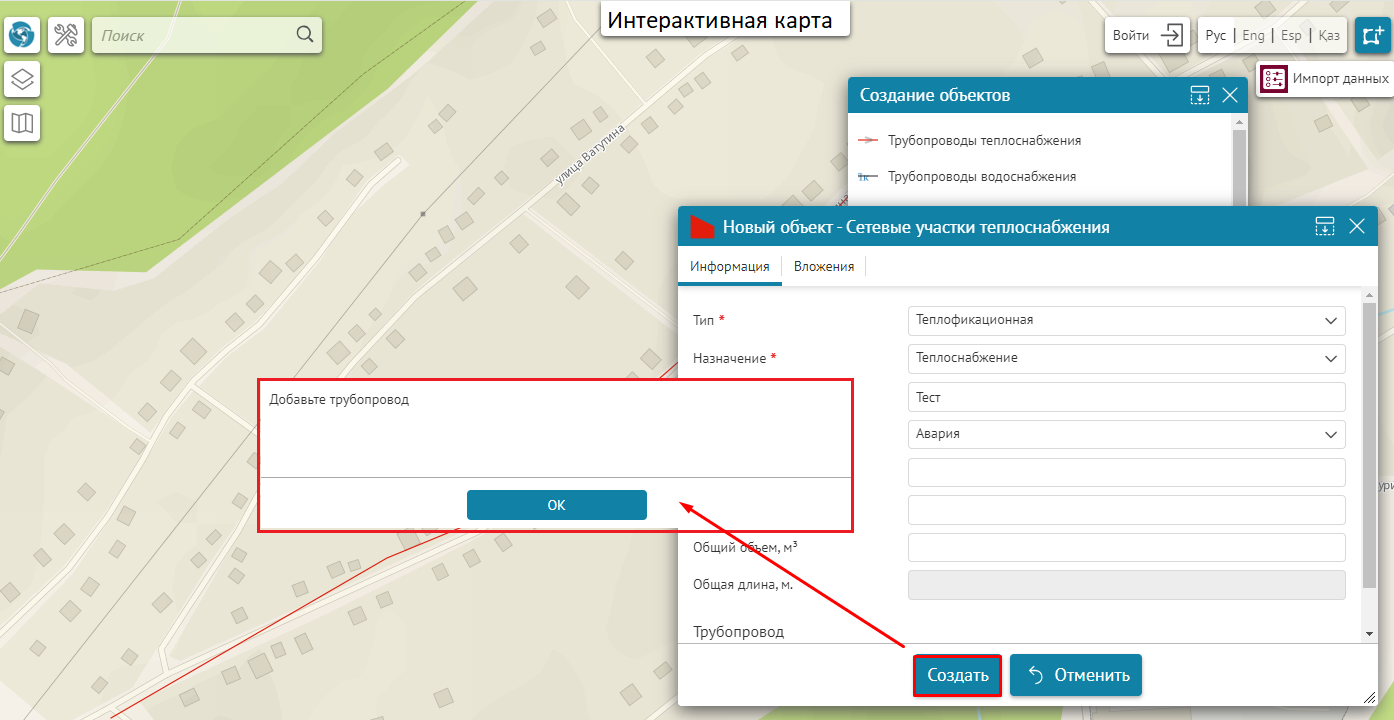

Рисунок 280 - Пример настройки опции Обязательный объект в блоке Связанные объекты

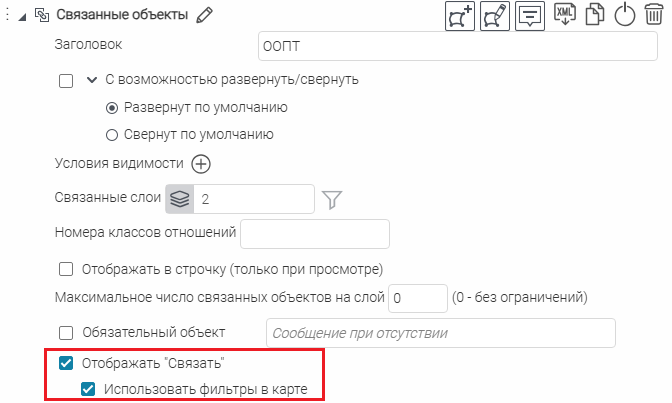

Отображать «Связать» - по умолчанию опция включена, при этом пользователю в Карточке объекта доступна возможность установить связь между объектами из выпадающего списка доступных объектов (см. Рисунок 281 ).
Чтобы список доступных объектов отфильтровывался, согласно установленным в карте фильтрам на связанный слой, отметьте опцию Использовать фильтры в карте .

В карте пользователь может выделить все объекты списка по кнопке , снять выделение со всех объектов списка по кнопке ; показать только выделенные объекты в списке по кнопке .

Связанные объекты в выпадающем списке можно находить, используя строку поиска. По умолчанию при поиске проверяется содержание введенной в строку группы символов в названиях связанных объектов. Чтобы изменить поведение по умолчанию, выберите в опции Поиск по названию в выпадающем списке через оператор другой оператор сравнения - «равно» ( = ) или «начинается с».

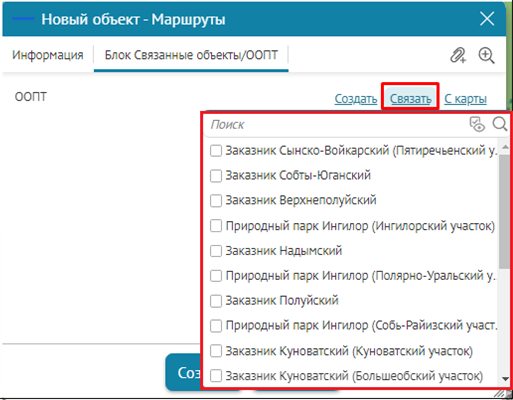

Рисунок 281 - Пример отображения кнопки Связать в блоке Связанные объекты Карточки объекта

Отображать «Создать» - включите опцию, чтобы добавилась кнопка Создать в Карточке объекта , по нажатию на которую откроется Карточка объекта для создания связанного объекта. При этом сразу будет установлена связь с созданным объектом.

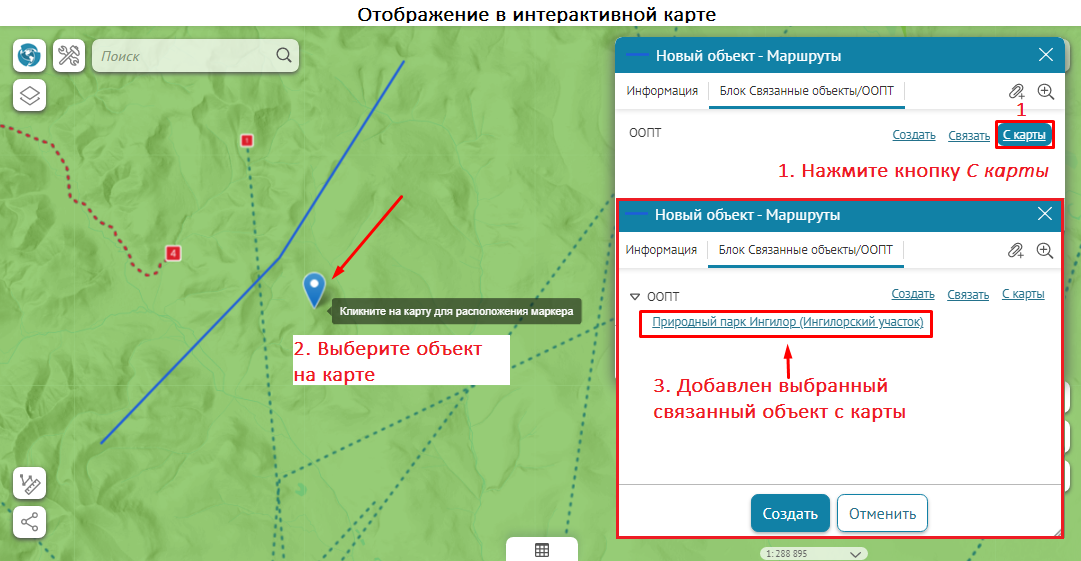

Отображать «С карты» - включите опцию, чтобы добавилась кнопка С карты в Карточке объекта , по нажатию на которую пользователю будет доступна возможность интерактивно с карты выбрать связанный с родительским объектом объект, который будет автоматически добавлен в блок Связанные объекты (см. Рисунок 282 ).

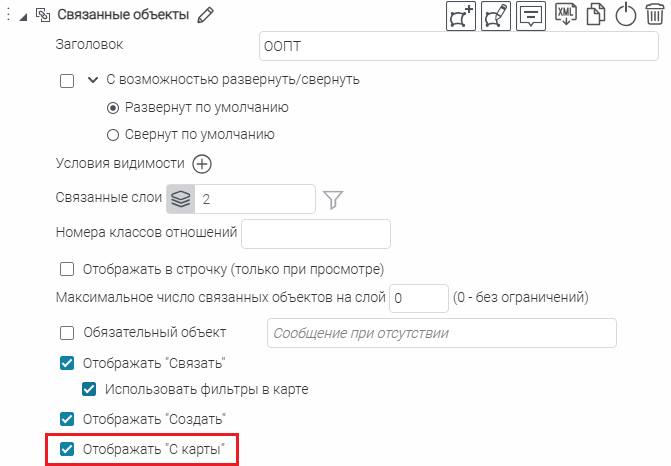

Рисунок 282 - Пример добавления с карты связанного объекта к родительскому в Карточке объекта

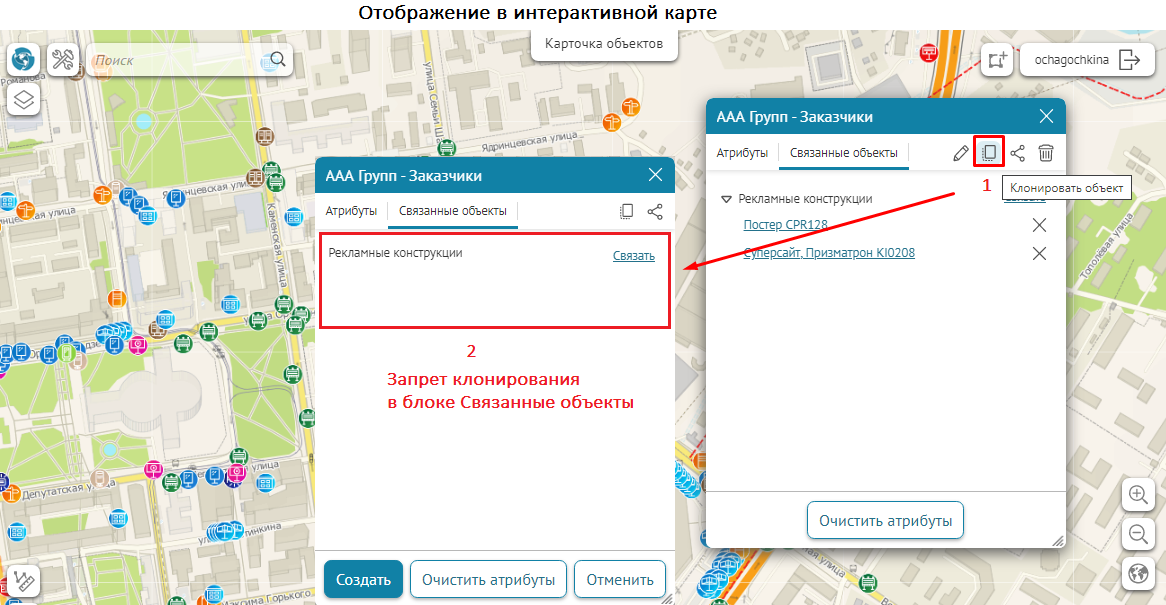

Запретить клонирование - по умолчанию отключена. Включите опцию, тогда в режиме создания/редактирования объектов в Карточке объекта и при включенной кнопке инструмента Клонировать объект будет запрещено клонирование связанных объектов и их атрибутивных значений относительно родительского объекта в блоке Связанные объекты (см. Рисунок 283 ). Например, данную настройку можно применить при разных настройках одного и того же блока Связанные объекты в Карточке объекта : отдельно для редактирования объектов и отдельно для создания объектов.

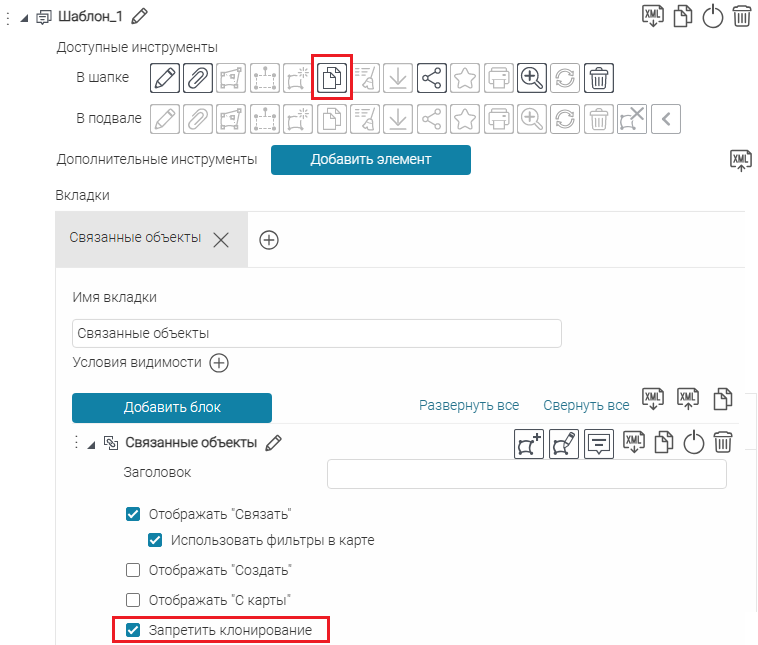

Рисунок 283 - Пример активированной опции Запретить клонирование в блоке Связанные объекты при клонировании связанных объектов к родительскому объекту в Карточке объекта

Запретить удаление связи в режиме просмотра - в режиме просмотра для связанного объекта будет скрыта кнопка , удаление связи будет недоступно.
Отображать «Показать в таблице» - откроет атрибутивную таблицу и покажет в ней связанные объекты.

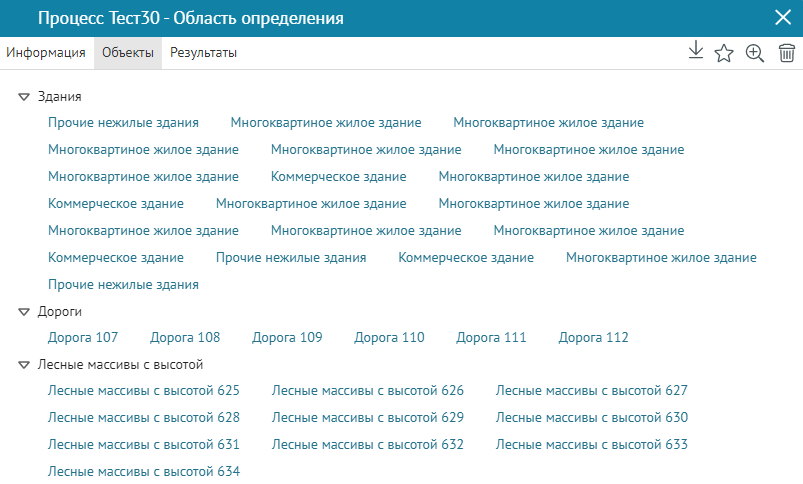

С возможностью развернуть/свернуть для конкретного класса связей - актуально, когда в блоке отображаются связанные объектов из нескольких слоев (см. Рисунок 284 ).

Рисунок 284 - Пример использования опции С возможностью развернуть/свернуть для конкретного класса связей

Отображать название - позволяет настроить, нужно ли скрывать или отображать название связанного слоя.
Искать объекты по геокодеру - позволит при установлении связи искать объекты с использованием сервиса геокодирования, см. п. 4.10 .
Атрибут результатов геокодера для записи в ключевое поле объекта - задайте атрибут, который будет записан в ключевое поле объекта.
Чтобы не осуществлялся двойной поиск связанных объектов по картографическому сервису и с использованием сервиса геокодирования, отметьте опцию Искать только по геокодеру .
Применяемые значения полей - добавьте пару поле-значение по кнопке , укажите атрибутивное поле и значение.
Сортировка - для отображения связанных объектов в определенном порядке укажите поля и порядок сортировки - по возрастанию или по убыванию .
Сообщение при отсутствии связанных объектов - указанное сообщение будет отображено в блоке Связанные объекты , если для идентифицируемого объекта нет ни одного связанного объекта.

При установке связи с объектом формируется список связанных объектов. При наведении на объект в Карточке объекта , связанный объект на карте подсвечивается.
