Отображение видимой наблюдателем области

Настройка позволяет подсветить ту область, которую видит наблюдатель. Вы можете настроить подсветку как с учетом высот относительно земли, так и без учета высот, на плоскости.

Данные настройки поддерживаются только для точечных объектов. Цвет подсветки берется из цвета заливки символа точечного объекта.

Для подсветки с учетом высот относительно земли (см. Рисунок 183 ) используйте в проекте QGIS для объектов тип символа Простой маркер (см. п. 5.2.4.1 ) и типы отрисовки: Простая символика (см. п. 5.2.10.2 ), Символизация по уникальным значениям (см. п. 5.2.10.3 ), диапазонам (см. п. 5.2.10.4 ) или правилам (см. п. 5.2.10.5 ). При этом самый верхний цветовой слой заливки символа точечного слоя определяет цвет подсветки видимой области, а цветовой слой уровнем ниже - цвет подсветки области, невидимой с выбранной точки наблюдения в указанном секторе.

Чтобы учитывался рельеф, в проект должен быть добавлен растровый слой с высотами (рельефом). Если слой не добавлен и/или не указан, область будет отображена без учета рельефа, т.е. на плоскости.

Для отображения видимой области на плоскости (см. Рисунок 184 ) есть возможность задать градиент от наблюдателя до границы обзора. Для этого в проекте QGIS для объектов используйте тип символа Маркер с заливкой (см. п. 5.2.4.3 ) и самому верхнему цветовому слою заливки, который будет использоваться для подсветки видимой области, задайте Градиентную заливку (см. п. 5.2.6.5 ).

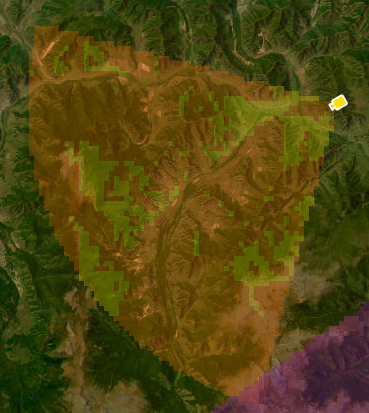

Рисунок 183 - Пример отображения видимой (желтым цветом) и невидимой (розовым цветом) области с учетом рельефа

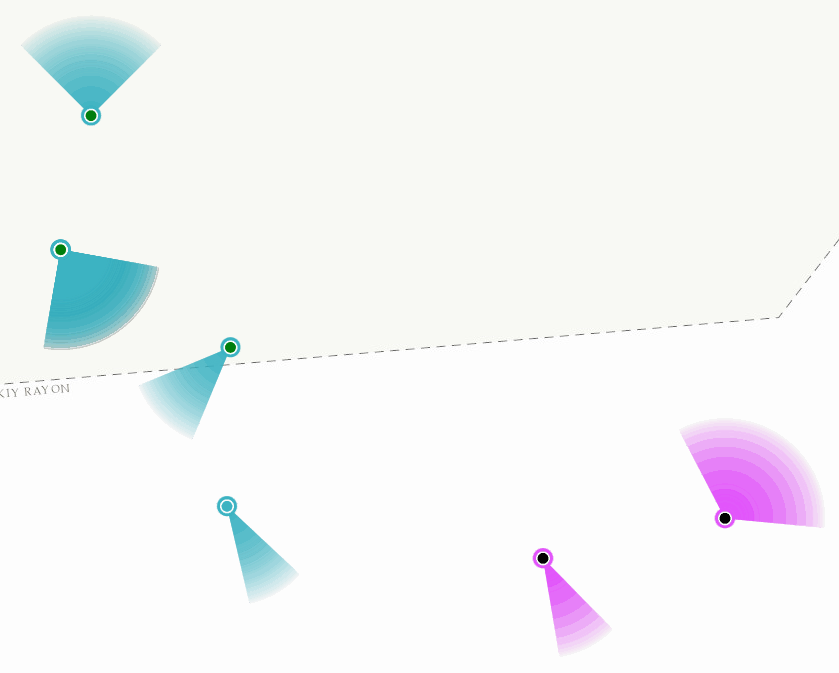

Рисунок 184 - Пример отображения видимой области без учета рельефа, на плоскости

Следующие переменные могут быть настроены для точечного слоя в QGS-проекте (см. Таблица 18 ):

Таблица 18 - Переменные для настройки отображения видимой области с учетом рельефа

Макрос	Значение	Обязательность/ По умолчанию
elitegis_visible_area	Индикатор, нужно ли отображать видимую область. Возможные значения: true/false	Нет По умолчанию false
elitegis_visible_area_raster_layer_id	Номер растрового слоя с высотами в этом же QGS-проекте (elitegis_layer_id равным этому значению)	Нет
elitegis_visible_area_altitude_expression	Высота наблюдателя, в метрах. Может быть задано в виде фиксированного значения или sql-выражения, использующего поля исходного точечного слоя. Высота наблюдателя добавляется к высоте (уровню земли) в точке	Нет По умолчанию 1,5 м
elitegis_visible_area_cell_size	Количество пикселей на ячейку (чем значение больше, тем хуже качество отображения области)	Нет По умолчанию 1
elitegis_visible_area_viewing_angle_expression	Угол обзора, в градусах. Если угол задан, то на направление обзора будет влиять угол поворота символа из настроек отрисовки символа в QGS - проекте	Нет По умолчанию 360°
elitegis_visible_area_show_view_points	Логическая переменная, определяющая, нужно ли рисовать точки нахождения наблюдателя. Возможные значения: true/false	Нет По умолчанию true
elitegis_visible_area_visible_distance_expression	Расстояние в метрах, насколько далеко может видеть наблюдатель, т. е. этот параметр ограничивает радиус обзора от точки наблюдения. Значение не может превышать максимальное, заданное в переменной elitegis_visible_area_max_visible_distance	Нет
elitegis_visible_area_max_visible_distance	Максимальный радиус обзора, в метрах	Нет

Рисунок 185 - Пример настройки области видимости
