Сервис высот (3D)

Сервис высот предназначен для отображения растровых данных, ячейки которых содержат высотные отметки (типа double). Сервис высот формируется на основе сервиса изображений или картографического сервиса мозаики (публикация сервисов описана в Руководстве по публикации ГИС-сервисов ).

Заметьте, что трехмерные поверхности в интерактивной карте будут отображаться только в режиме 3D. Убедитесь, что кнопка активации 3D режима (кнопка

3D карта ) в группе инструментов Управление картой добавлена на карту (см. п. 9 ) или 3D режим включен по умолчанию (параметр Переопределить режим по умолчанию ) во вкладке Инструменты и настройка карты (см. п. 8.3.1 ).

Чтобы добавить сервис в картографическое приложение, во вкладке Сервисы нажмите на кнопку Добавить сервис и выберите Сервис высот (3D) (см. Рисунок 231 ).

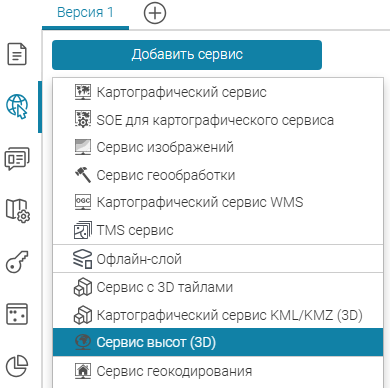

Рисунок 231 - Добавление сервиса высот

Укажите url сервиса.

Задайте тип данных сервиса:

DEM (растровая регулярная решетка в формате LERC v1) - цифровая модель рельефа;
TIN (нерегулярная векторная решетка) - триангуляционная сеть (выбрано по умолчанию).

Пример настройки сервиса - см. Рисунок 232 . Отображение трехмерной поверхности на интерактивной карте - см. Рисунок 233 .

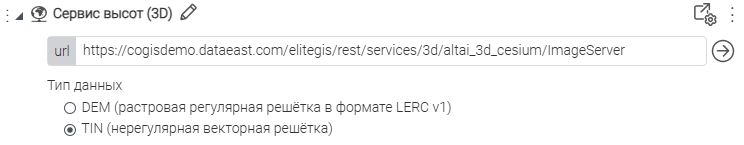

Рисунок 232 - Настройки сервиса высот (3D)

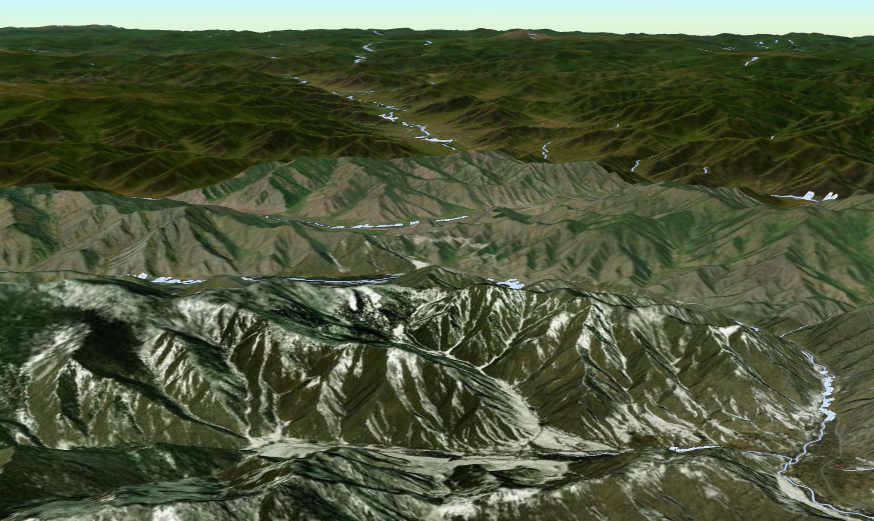

Рисунок 233 - Отображение трехмерной поверхности сервиса высот в трехмерном режиме на интерактивной карте

При добавлении сервиса высот в карту и переключении карты в режим 3D прочие слои карты с двумерными объектами отображаются поверх сервиса высот, повторяя рельеф трехмерной поверхности. При этом сервис высот не отображается в Легенде карты.

В интерактивной карте поворот, изменение угла наклона карты происходит путем удержания правой кнопки мыши и движения влево-вправо, вперед-назад. Для того, чтобы у пользователя карты была возможность вернуть ориентацию карты на север, добавьте на карту кнопку

Поворот на север из раздела Управление картой (см. п. 9 ).
