Сервис изображений

Сервис изображений. Общие положения

Для отображения растровых данных на интерактивной карте вы можете использовать:
  • сервис изображений;
  • картографический сервис мозаики;
  • растровые слои в составе картографического сервиса (см. подробнее п. 4.1 ).
О публикации сервисов см. подробнее Руководство по публикации ГИС-сервисов .
Чтобы добавить сервис изображений или картографический сервис мозаики, добавьте Сервис изображений к картографическому приложению.
Введите адрес сервиса изображений или картографического сервиса мозаики в поле url и установите подключение к сервису.
Для перехода на страницу сервиса нажмите . Чтобы переименовать сервис, нажмите .
Для управления настройками сервиса предназначены следующие вкладки (см. Рисунок 191 ):
  • Данные;
  • Карта;
  • Легенда;
  • Поиск;
  • Карточка объекта;
  • Атрибутивная таблица.
Обратите внимание, что идентификация ячейки растра, а также просмотр, фильтрация атрибутов каталога растров и пр. возможны только для картографического сервиса мозаики (ImageServer) или слоя мозаики в составе картографического сервиса (MapServer). Таким образом, опции вкладок Поиск , Карточка объекта и Атрибутивная таблица , а также часть опций вкладки Данные сервиса изображений применимы только к картографическому сервису мозаики.
Помимо этого, для картографического сервиса мозаики можно сформировать Карточку объекта , а также использовать атрибуты сервиса в блоках виджетов.

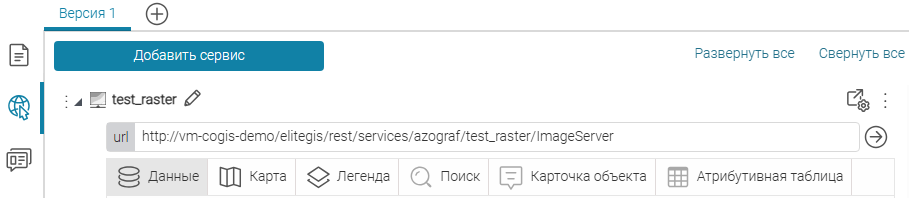

Рисунок 191 - Настройки сервиса изображений

Вкладка Данные

Во вкладке располагаются общие настройки данных:
  • Актуальность данных по времени - опция позволяет задать актуальность данных для сервиса в определенный промежуток времени.
    В случае использования временной шкалы данные такого сервиса будут отображаться на карте, согласно настройкам актуальности. Отметьте опцию, выберите дату.
  • Поле с названием - атрибутивное поле каталога растров мозаики, где хранится название растра.
    Параметр применим только для картографического сервиса мозаики.
    Значение выбранного атрибутивного поля отображается в заголовке Карточки объекта при идентификации ячейки растра мозаики.
    Выберите из выпадающего списка нужное атрибутивное поля или впишите его имя вручную. Имя атрибутивного поля задается без скобок.
  • Тип базы данных - не задан , MS SQL , PostgreSQL , Oracle , SQLite , Shape , FGDB , CMF2 - тип базы данных, где хранится каталог растров мозаики.
    Параметр применим только для картографического сервиса мозаики.
    Указанный тип базы данных применяется для корректного формирования SQL-фильтра на атрибуты мозаики.
    Если тип «не задан», то формирование SQL-фильтра может быть некорректным.

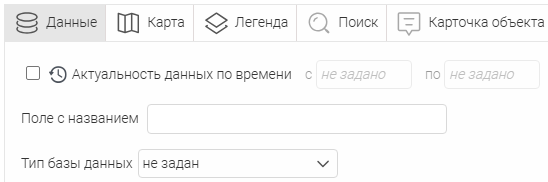

  • Рисунок 192 - Вкладка Данные сервиса изображений

Вкладка Карта

Вкладка Карта содержит настройки, с помощью которых вы можете управлять отображением данных сервиса изображений на карте (см. Рисунок 193 ):

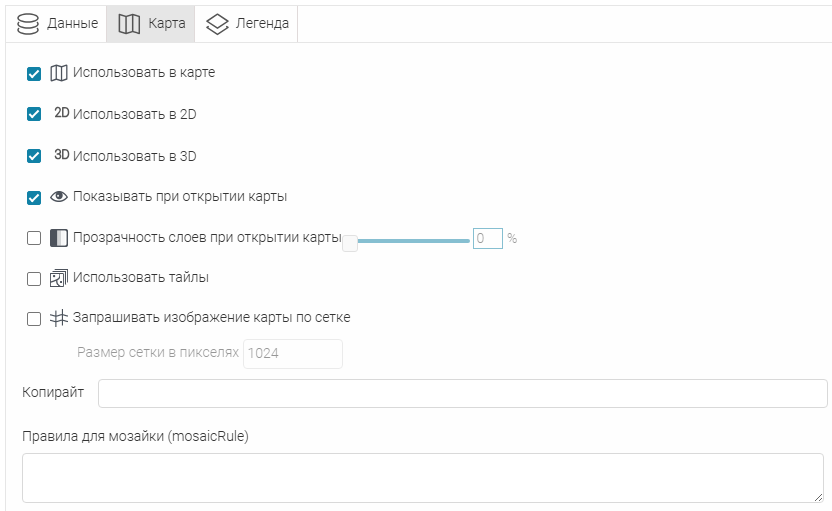

Рисунок 193 - Вкладка Карта сервиса изображений
  • Использовать в карте - опция отмечена по умолчанию, все данные сервиса изображений будут добавлены на карту.
  • Использовать в 2D - опция отмечена по умолчанию, все данные сервиса отображаются в 2D режиме.
  • Использовать в 3D - опция отмечена по умолчанию, все данные сервиса отображаются в 3D режиме.
    В 3D режиме изображения сервиса будут растягиваться («стелиться») по 3D-рельефу (если добавлен сервис высот).
  • Показывать при открытии карты - отметьте опцию, и данные сервиса изображения будут отображаться на карте при ее открытии.
  • Прозрачность слоев при открытии карты - отметьте опцию, задайте прозрачность слоев. У пользователей будет возможность изменять прозрачность слоев на карте.
  • Использовать тайлы - отметьте эту опцию, чтобы для отрисовки сервиса можно было использовать растровые тайлы и тайловый кэш.
    Обратите внимание, чтобы использовать тайлы, для сервиса изображений должен быть настроен тайловый кэш и в настройках функциональных возможностей сервиса в разделе Выдача области карты в виде изображения (см. Руководство по публикации сервисов ) отмечена опция Поддержка растрового кэша (ArcGIS, WMTS, TMS) .
    Помимо этого, для корректного отображения тайлов на интерактивной карте убедитесь, что система координат и масштабный ряд тайлов совпадают с системой координат и масштабным рядом выбранной базовой карты. Система координат и масштабный ряд тайлов задаются в свойствах сервиса (см. Руководство по публикации сервисов ).
  • Запрашивать изображение карты по сетке - отметьте опцию, чтобы запрашивать изображения карты по сетке и определите размер сетки.
  • Копирайт - позволяет добавить на карту знак копирайта.
  • Правила для мозаики (mosaicRule) - позволяет определить mosaicRule.
    Параметр применим только для картографического сервиса мозаики.
    Пример правила:
  • {"ascending":true,"mosaicMethod":"esriMosaicAttribute","mosaicOperation":"MT_FIRST","sortField":"Best","sortValue":"0","where":"Dataset_ID = 'MODIS_Terra_CorrectedReflectance_TrueColor'"}

Вкладка Легенда

Задайте настройки для вкладки Легенда , см. Рисунок 194 .

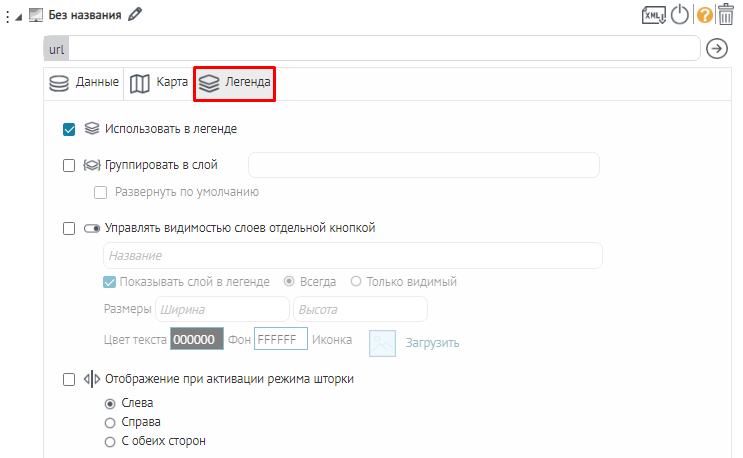

Рисунок 194 - Вкладка Легенда сервиса изображений
  • Использовать в легенде - опция отмечена по умолчанию, растры сервиса будут отображаться в окне Слои карты (легенде) интерактивной карты.
    Убедитесь, что окно Слои карты добавлено к картографическому приложению (см. п. 9 ).
  • Группировать в слой - для удобства в окне Слои карты (легенде) слои разных сервисов можно объединить в групповой слой.
    Отметьте опцию, введите название группового слоя. Повторите эти шаги для всех сервисов, слои которых нужно объединить в групповой слой.
    Отметьте вложенную опцию Развернуть по умолчанию , чтобы полученный групповой слой в окне Слои карты отображался развернутым.
  • Управлять видимостью слоев отдельной кнопкой - управлять видимостью слоев на карте можно не только в окне Слои карты , но и отдельной кнопкой.
    Для этого отметьте опцию и задайте следующие настройки:
    • Название - текст кнопки.
    • Показывать слой в легенде - опция по умолчанию отмечена, растры сервиса дополнительно будут отображаться не только по кнопке, но и стандартно в окне Слои карты .
      • Всегда (выбрано по умолчанию) - растровый слой сервиса будет отображаться в окне Слои карты всегда: и видимый, и невидимый.
      • Только видимый - растровый слой сервиса будет отображаться в окне Слои карты , только когда его видимость включена кнопкой.
        Отключите опцию, чтобы растры сервиса не отображались в окне Слои карты .
    • Размеры - Ширина и Высота кнопки в пикселях.
    • Цвет текста кнопки, Фон кнопки, Иконка .
      Убедитесь, что настроенная кнопка добавлена к картографическому приложению (см. п. 9 , группа кнопок Слои ).
      • Отображение при активации режима шторки - отмеченная опция определяет, где отображать слой сервиса на карте при активации инструмента Шторка - Слева , Справа или С обеих сторон .
        Если опция не отмечена, слой будет отображаться слева.
        Подробнее об инструменте Шторка см. п. 9.12 .

Вкладка Поиск

Опции вкладки применимы только к картографическому сервису мозаики (см. Рисунок 195 ).
Опция Использовать в поиске позволяет пользователю интерактивной карты с помощью однострочного поиска по атрибутам мозаики найти нужный ему растр мозаики.
Рисунок 195 - Вкладка Поиск сервиса изображений

Вкладка Карточка объекта

Опции вкладки применимы только к картографическому сервису мозаики (см. Рисунок 196 ):
  • Использовать в Карточке объекта - опция позволяет показывать значение ячейки растра и атрибуты растров мозаики в Карточке объекта .
  • Шаблон карточки объекта - выберите из выпадающего списка заранее подготовленный шаблон Карточки объекта для идентификации ячейки растра мозаики.
    Шаблон настраивается в разделе Шаблоны Карточки объекта (см. п. 5 ). В шаблоне вы можете использовать блоки Атрибуты , Координаты , HTML-код , кнопки доступных и дополнительных инструментов и настраивать условия их видимости.
    Обратите внимание, что редактирование значений ячеек растра и атрибутов полигонов растров мозаики невозможно. Поэтому инструменты редактирования для шаблона не применимы.
  • Рисунок 196 - Вкладка Карточка объекта сервиса изображений

Вкладка Атрибутивная таблица

Опции вкладки применимы только к картографическому сервису мозаики (см. Рисунок 197 ).
Опция Использовать в атрибутивной таблице позволяет пользователю интерактивной карты посмотреть атрибуты каталога растров мозаики в панели Атрибутивная таблица .
Рисунок 197 - Вкладка Атрибутивная таблица сервиса изображений
