Символ ЛЭП

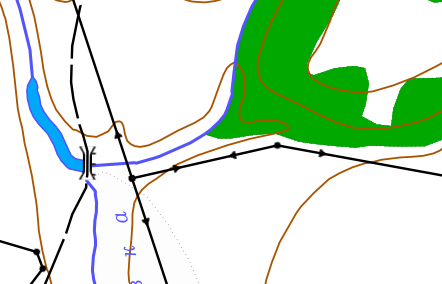

В топографических картах для отображения линий электропередач (ЛЭП) используется соответствующий условный знак: линейный объект, на каждой вершине которого отображается символ опоры ЛЭП (точка/квадрат/прямоугольник) и стрелки с отступом по направлениям линии, см.
Рисунок 172
.
Рисунок 172 - Пример отображения ЛЭП на топографической карте

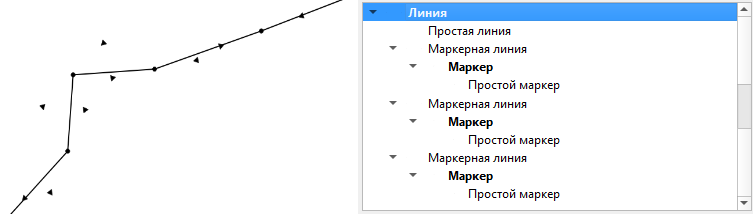

Для настройки такого условного знака в QGIS необходимо создать составной линейный символ, как показано на рисунке ниже, см.
Рисунок 173
.
Рисунок 173 - Настройка составного условного знака для ЛЭП
В параметрах слоя необходимо задать переменную
elitegis_markers_snap_to_line
со значением
true
, см.
Рисунок 174
.
Рисунок 174 - Пример заполненного значения переменной, позволяющей отображать сложные составные символы (например, ЛЭП)
Масштабозависимость возможна только если сам маркер масштабозависим. Но при этом его размер тоже будет меняться.
