Блок Дочерние объекты

Блок Дочерние объекты предназначен для просмотра, создания, редактирования, удаления связанных (дочерних) объектов прямо в карточке родительского объекта. В данном блоке настраивается отображение дочерних объектов указанного связанного слоя (см. Рисунок 285 ). Связи должны быть установлены при подготовке картографического проекта.

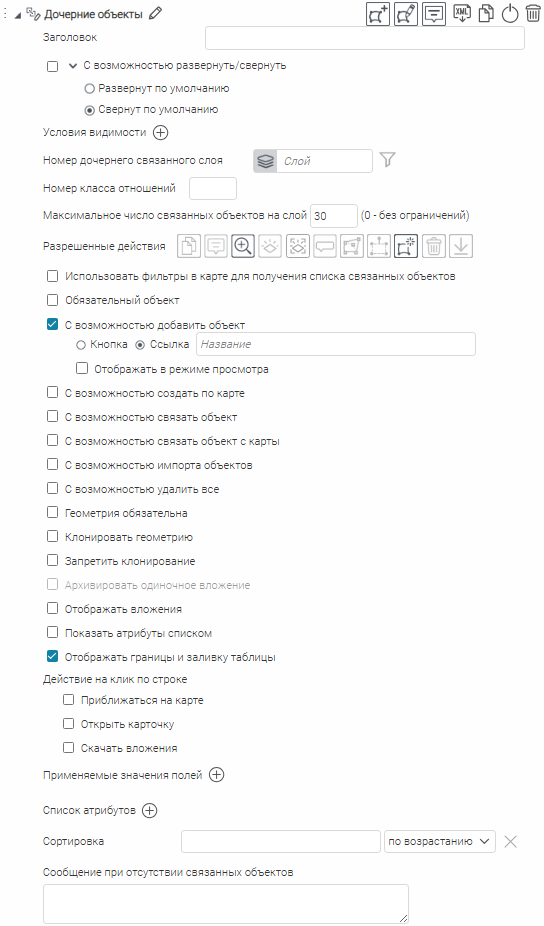

Рисунок 285 - Настройки блока Дочерние объекты
Добавьте блок и задайте общие настройки блоков (см. п. 5.3 ).
Как и для других блоков, для блока Дочерние объекты можно задать Условия видимости (подробнее см. п. 5.24 ). Условия задаются на атрибуты объекта родительского слоя.
Укажите Номер дочернего связанного слоя и Номер класса отношений относительно родительского объекта. При необходимости задайте SQL-фильтр для ограничения списка дочерних связанных объектов в блоке Дочерние объекты в режиме просмотра Карточки родительского объекта (см. Рисунок 286 ). При этом следует учесть, что в режиме создания/редактирования в Карточке родительского объекта будет доступен полный список для добавления дочерних связанных объектов без ограничения, несмотря на заданный SQL-фильтр . После завершения процесса создания/редактирования дочерних связанных объектов к родительскому объекту и сохранения выполненных действий, при открытии в режиме просмотра Карточки родительского объекта дочерние связанные объекты будут отфильтрованы согласно заданному SQL-фильтру . Такой подход применения SQL-фильтров позволяет логически разбивать дочерние связанные объекты на несколько различных Дочерних блоков в Карточке родительского объекта , например Утверждено, Не утверждено, Внесены изменения и т. д.

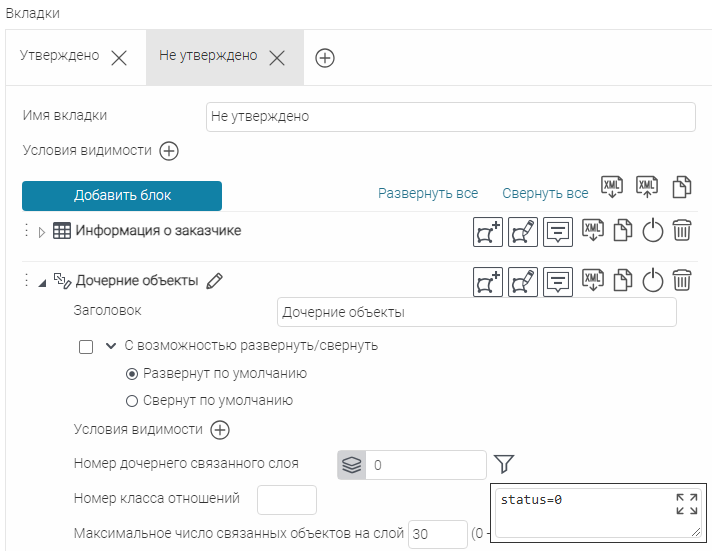

Рисунок 286 - Пример применения в блоке Дочерние объекты SQL-фильтра для фильтрации связанных объектов в Карточке объекта родительского объекта
Укажите при необходимости следующие настройки:
  • Максимальное число связанных объектов на слой - в блоке будут отображаться связанные объекты не более указанного количества. При указании 0 будут отображаться все связанные объекты (см. Рисунок 287 ).

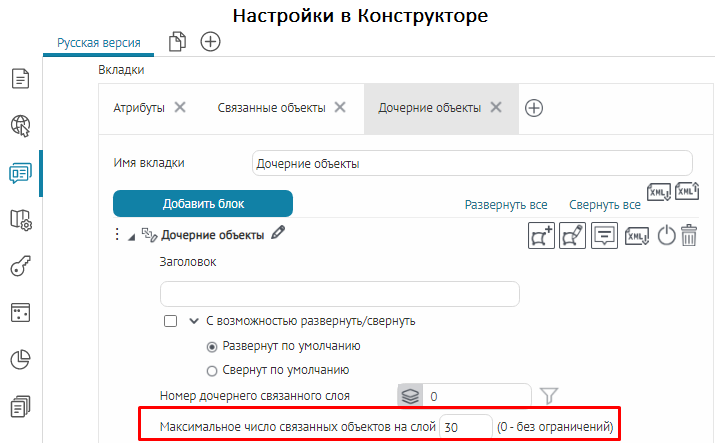

Рисунок 287 - Настройка максимального числа связанных объектов на слой в блоке Дочерние объекты Карточки объекта

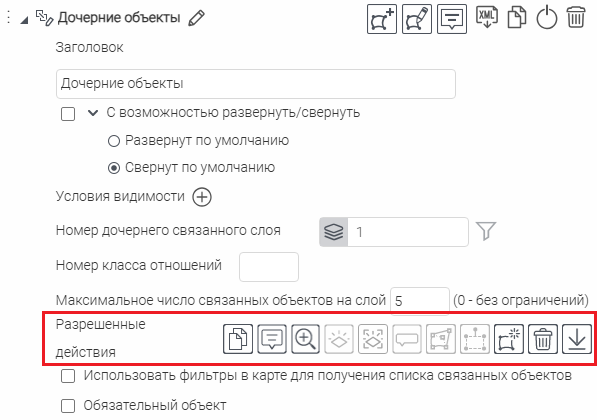

  • Разрешенные действия - список действий, доступных для дочернего объекта (см. Рисунок 288 ):
    • - с возможностью клонирования дочернего;
      Действие используется, если нужно создать несколько однотипных дочерних объектов. Это возможность клонирования дочерних объектов и их атрибутивных значений относительно родительского объекта. Обратите внимание, если при выбранной опции будет включена опция Запретить клонирование в блоке Дочерние объекты, то клонирование дочерних объектов будет запрещено. Также проверьте зависимую настройку по запрету клонирования назначенных атрибутивных полей к объектам/дочерним объектам (см. п. 4.2.2.10 , опция Запретить клонирование ).
    • - с возможностью перехода к объекту;
      Действие позволяет перейти к дочернему объекту (открыть его карточку).
    • - с возможностью приблизиться к объекту;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - подсветка при наведении;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - возможность подсветить все;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - показать подсказку дочернего объекта;
    • - сдвиг и редактирование узлов;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - поворот и изменение размера;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - переопределить геометрию;
      Кнопка действия не отображается, если дочерний объект - табличная запись.
    • - с возможностью удалить в режиме просмотра;
    • - с возможностью скачать вложения.
      Кнопка появится в блоке дочерних объектов, только если у объекта есть вложения. При этом если вложение единственное, то при нажатии на кнопку скачивается непосредственно файл вложения (если не отмечена опция Архивировать одиночное вложение (см. ниже)); если вложений несколько, то скачивается ZIP-архив с вложениями.

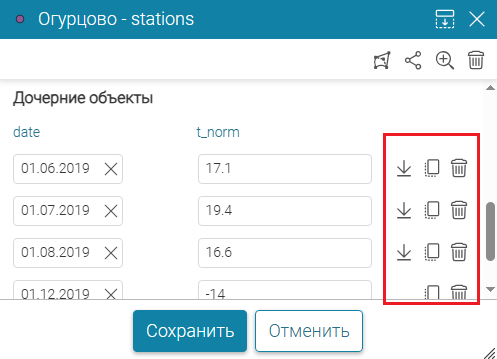

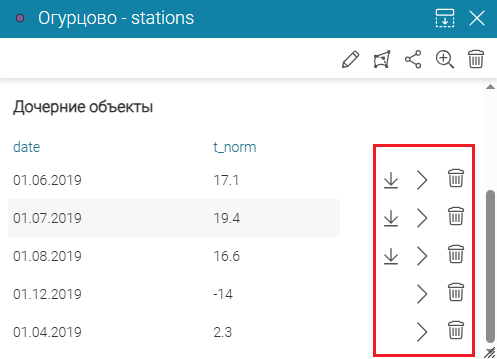

    • Рисунок 288 - Использование разрешенных действий в блоке Дочерние объекты (слой дочерних объектов - таблица; слева внизу - Карточка объекта в режиме просмотра, справа внизу - Карточка объекта в режиме редактирования)
      • Использовать фильтры в карте для получения списка связанных объектов - с включенной опцией при просмотре Карточки объекта список дочерних объектов будет формироваться с учетом настроенных в текущий момент фильтров в карте.
      • Обязательный объект - позволяет задать проверку при создании/редактировании дочерних объектов к родительскому объекту , при этом необходимо в Карточке родительского объекта добавить хотя бы один дочерний объект , иначе при попытке сохранения на интерактивной карте отобразится сообщение об ошибке (см. Рисунок 289 ) . При создании дочернего объекта информация о нем будет полностью развернута по умолчанию в Карточке родительского объекта , даже если в блоке Дочерние объекты будет включена опция Свернут по умолчанию .
      • В строке Сообщение при отсутствии при необходимости впишите текст сообщения об ошибке. Если в строке Сообщение при отсутствии не будет задан текст сообщения об ошибке, тогда на интерактивной карте при попытке сохранить изменения без добавленного дочернего объекта к родительскому объекту отобразится текстовое сообщение по умолчанию Не определен объект .
      • Чтобы пустой дочерний объект добавлялся по умолчанию, отметьте опцию Отображать новый пустой объект .

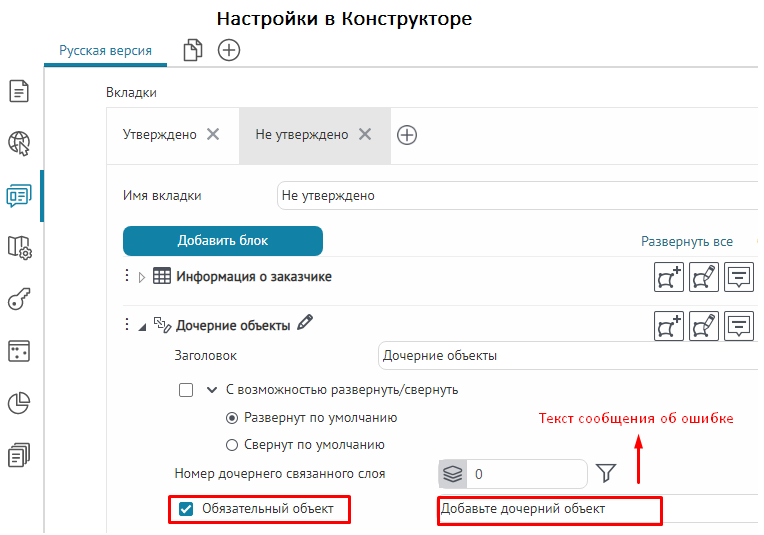

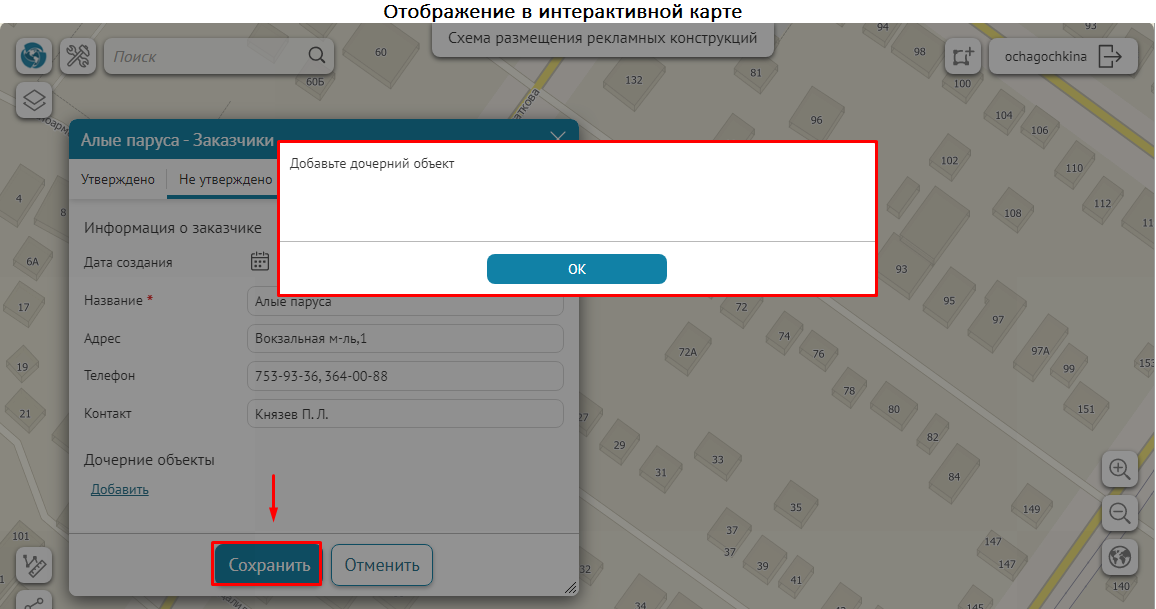

Рисунок 289 - Пример настройки опции Обязательный объект в блоке Дочерние объекты
  • С возможностью добавить объект - опция включена по умолчанию, позволяет настроить добавление дочернего объекта к родительскому объекту с помощью опции Кнопка или Ссылка в Карточке объекта .
    Например, выберите опцию Кнопка , задайте название кнопки в строке напротив, отметьте, показывать ли кнопку в режиме просмотра (опция Отображать в режиме просмотра ). Тогда на интерактивной карте в Карточке объекта отобразится соответствующая отдельная кнопка, при нажатии на которую будет доступна возможность добавления дочернего объекта к родительскому объекту (см. Рисунок 290 ).
    Если необходимо настроить добавление дочернего объекта в виде ссылки в Карточке объекта , тогда включите опцию Ссылка и задайте соответствующие настройки.

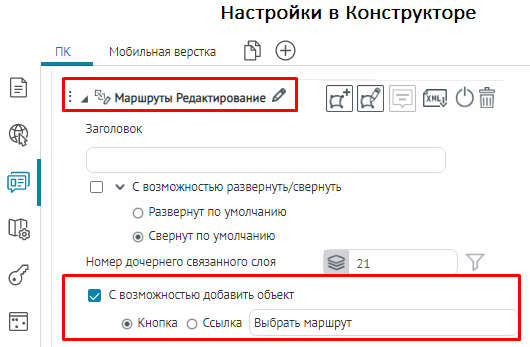

Рисунок 290 - Пример настроенной кнопки для добавления дочернего объекта в Карточке объекта
  • С возможностью создать по карте - включите опцию, чтобы была доступна возможность создать дочерний объект интерактивно на карте. Для этого включите необходимый инструмент рисования, выберите необходимую опцию для вызова: Кнопка или Ссылка в Карточке объекта , отметьте, показывать ли кнопку (или ссылку) в режиме просмотра (опция Отображать в режиме просмотра ). Например, как показано ниже, см. Рисунок 291 , включите опцию Кнопка, в строке напротив впишите текст кнопки Нарисовать свой маршрут по карте , включите кнопку для соответствующего инструмента рисования дочернего объекта, например для линейных объектов Маршрут укажите инструмент ломаная линия , тогда на интерактивной карте в Карточке объекта отобразится заданная кнопка вызова Нарисовать свой маршрут по карте, при нажатии на которую будет доступна возможность интерактивно на карте с помощью заданного инструмента рисования создать дочерний объект Маршрут к родительскому объекту. Если необходимо настроить создание дочернего объекта в виде ссылки в Карточке объекта , тогда включите опцию Ссылка и задайте соответствующие настройки.

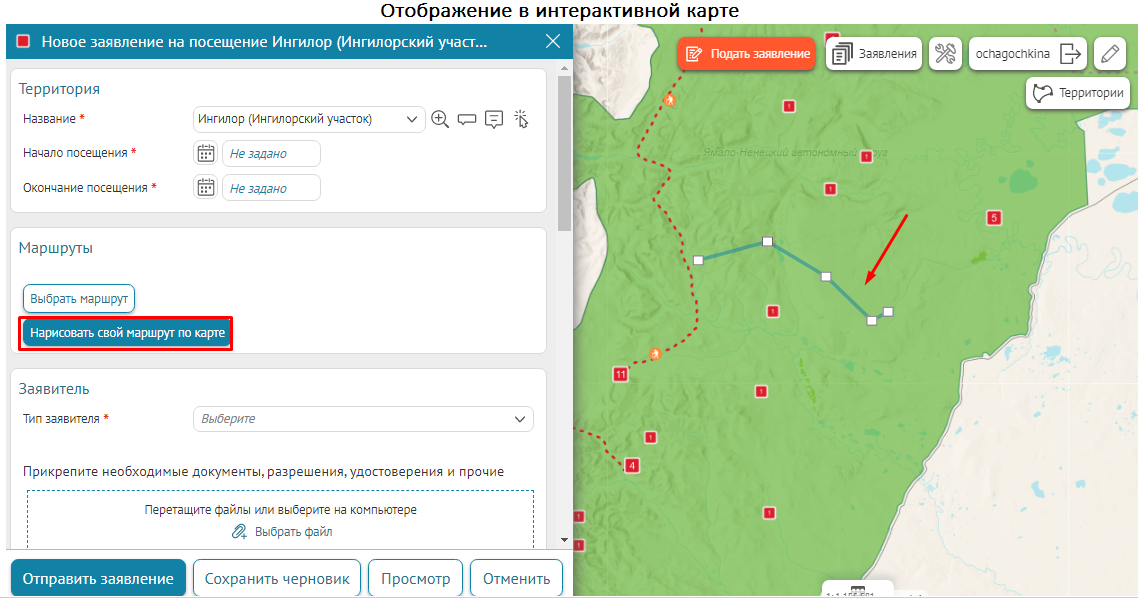

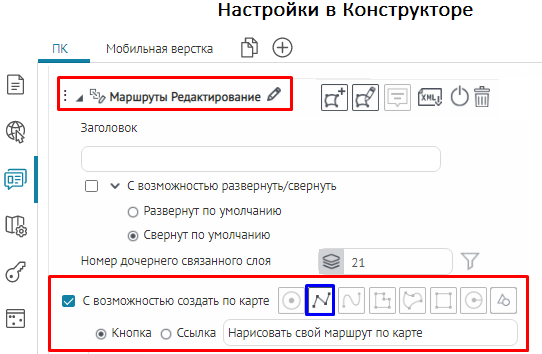

Рисунок 291 - Пример настроенной кнопки для создания дочернего объекта интерактивно на карте в Карточке объекта
  • С возможностью связать объект - если опция отмечена, пользователю в Карточке объекта предоставляется возможность установить связь текущего объекта с объектами из списка доступных дочерних связанных объектов.
    Выберите, как будет отображаться эта возможность в Карточке объекта - как Кнопка или Ссылка . Задайте ей Название .
    При нажатии на кнопку (или ссылку) в Карточке объекта пользователь может выбрать один или несколько дочерних связанных объектов из выпадающего списка.
    По умолчанию кнопка (или ссылка) отображается только в режиме создания или редактирования объекта. Отметьте опцию Отображать в режиме просмотра , чтобы включить возможность связывания объектов и в режиме просмотра Карточки объекта .
    Отметьте опцию Запретить удаление связи в режиме просмотра , чтобы в режиме просмотра для связанного объекта скрывалась кнопка и удаление связи было недоступно.
    Чтобы при этом список доступных дочерних объектов отфильтровывался, согласно установленным в карте фильтрам на связанный слой, отметьте опцию Использовать фильтры в карте .
    Связанные объекты в выпадающем списке можно находить, используя строку поиска. По умолчанию при поиске проверяется содержание введенной в строку группы символов в названиях связанных объектов. Чтобы изменить поведение по умолчанию, выберите в опции Поиск по названию в выпадающем списке через оператор другой оператор сравнения - «равно» ( = ) или «начинается с».
  • С возможностью связать объект с карты - если опция отмечена, пользователю в Карточке объекта предоставляется возможность установить связь текущего объекта с дочерним связанным объектом, выбранным с карты.
    Выберите, как будет отображаться эта возможность в Карточке объекта - как Кнопка или Ссылка . Задайте ей Название .
    По умолчанию кнопка (или ссылка) отображается только в режиме создания или редактирования объекта. Отметьте опцию Отображать в режиме просмотра , чтобы включить возможность связывания объектов и в режиме просмотра Карточки объекта .
  • С возможностью импорта объектов - включите опцию, чтобы была доступна возможность импортировать дочерние объекты в карте. Выберите необходимую опцию для вызова: Кнопка или Ссылка в Карточке объекта . Отметьте опцию Отображать в режиме просмотра для того, чтобы у пользователя карты была возможность импортировать дочерние объекты и в режиме просмотра объектов.
    Выберите из выпадающего меню Инструменты геообработки для импорта объектов . В выпадающем меню отображаются инструменты геообработки, добавленные в текущий шаблон Карточки объекта (см. п. 5.19 ). Доступен множественный выбор. При выборе нескольких инструментов геообработки у пользователя карты будет возможность выбрать нужный инструмент для импорта.
    По умолчанию импортируются только атрибутивные записи в таблицу. Отметьте опцию Использовать геометрию , если необходимо импортировать объекты с геометрией. При этом соблюдаются следующие принципы:
    • если тип импортируемой геометрии совпадает с типом геометрии дочерних объектов, то объекты импортируются, как есть;
    • если тип геометрии дочерних объектов - точки, то из импортируемой геометрии берется ее центроид (для мультиточек, полигонов) или средняя точка (середина, для линий);
    • если тип геометрии дочерних объектов - линии, то из импортируемых полигонов берется только контур, точки или мультиточки не импортируются;
    • если тип геометрии дочерних объектов - мультиточки, то точки импортируются, как есть, а линии и полигоны не импортируются.
      Задайте соответствие атрибутов импортируемых данных и атрибутивных полей дочернего связанного слоя (параметр Соответствие полей , см. Рисунок 292 ). Нажав на кнопку , добавьте пару значение-поле ( из … в … ), где слева задайте имя поля импортируемых данных, справа выберите из выпадающего списка соответствующее атрибутивное поле дочернего связанного слоя. Если соответствие полей не задано, то атрибуты импортируемых данных копируются в поля дочернего связанного слоя только при совпадении имен и типов полей.
    • Рисунок 292 - Настройка соответствия импортируемых атрибутов и атрибутивных полей дочернего связанного слоя
      • С возможностью удалить все - опция отключена по умолчанию, позволяет настроить удаление всех дочерних объектов родительского объекта с помощью опции Кнопка или Ссылка в Карточке объекта. Например, выберите опцию Кнопка , задайте название кнопки в строке напротив, отметьте, показывать ли кнопку в режиме просмотра. Тогда на интерактивной карте в Карточке объекта отобразится соответствующая отдельная кнопка, при нажатии на которую будет доступна возможность удаления всех дочерних объектов. Если необходимо настроить удаление дочерних объектов в виде ссылки в Карточке объекта , тогда включите опцию Ссылка и задайте соответствующие настройки.
        Отметьте опцию Отображать в режиме просмотра для того, чтобы у пользователя карты была возможность удалить все дочерние объекты и в режиме просмотра объектов.
      • Геометрия обязательна - по умолчанию опция отключена. Включите опцию, чтобы при создании дочерних объектов в Карточке родительского объекта можно было задать геометрию интерактивно на карте. Если геометрия дочернему объекту не задана, при сохранении программа автоматически будет выдавать сообщение об ошибке, пример ниже, см. Рисунок 293 .

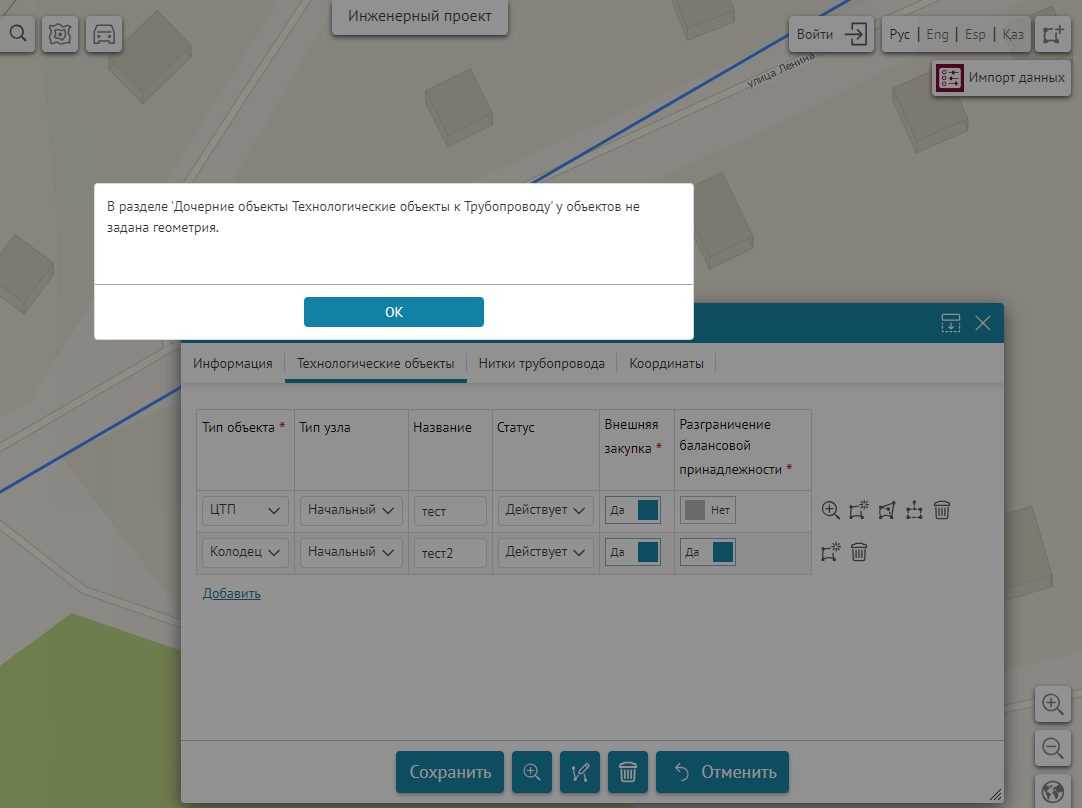

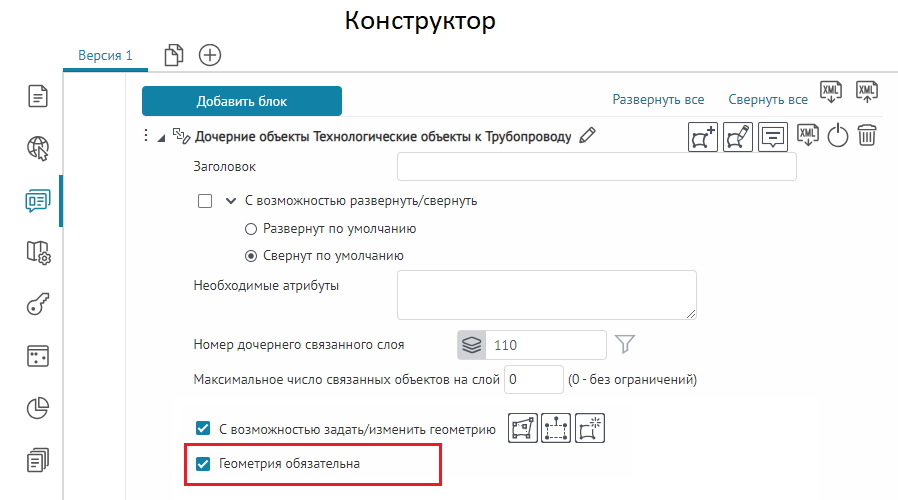

      • Рисунок 293 - Пример настройки опции Геометрия обязательна для дочерних объектов и соответствующее сообщение об ошибке
      • Клонировать геометрию - по умолчанию опция отключена. Включите опцию, при которой указанный клонированный объект, помимо атрибутов, получает и геометрию клонируемого дочернего объекта в Карточке родительского объекта , убедитесь, что включена зависимая основная настройка С возможностью клонирования дочернего ( см. Рисунок 294 ).
      • Обратите внимание, если при выбранной опции будет включена опция Запретить клонирование в блоке Дочерние объекты, то клонирование дочерних объектов будет запрещено. Также проверьте зависимую настройку по запрету клонирования назначенных атрибутивных полей к объектам/дочерним объектам, см. п. 4.2.2.10 опция Запретить клонирование.

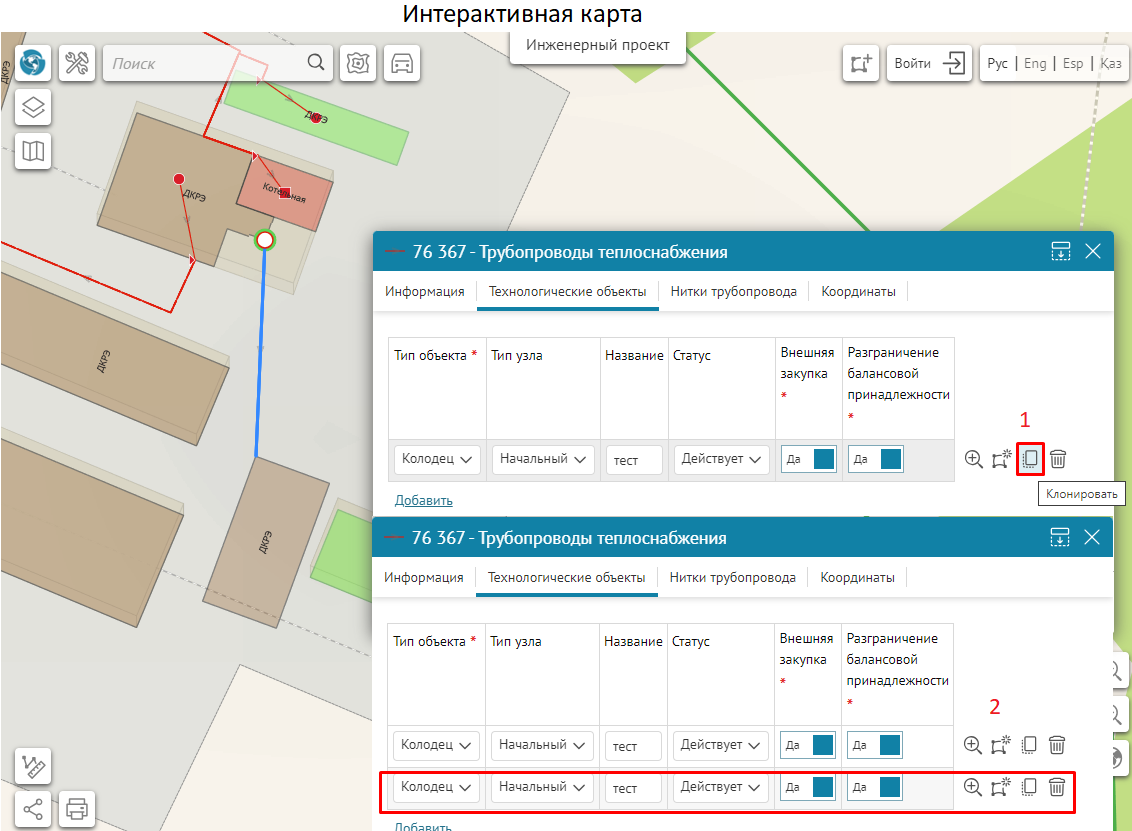

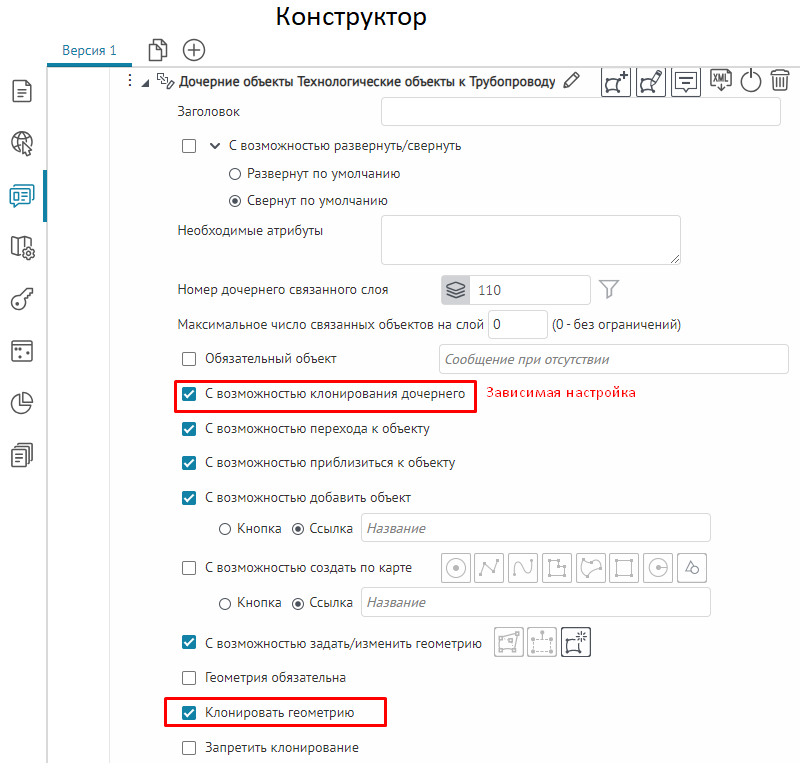

Рисунок 294 - Пример клонирования геометрии и атрибутов дочернего объекта в Карточке родительского объекта
  • Запретить клонирование - позволяет запретить клонирование дочерних объектов и их атрибутивных значений относительно родительского объекта в блоке Дочерние объекты (см. Рисунок 295 ). Например, данную настройку можно применить при разных настройках одного и того же блока Дочерние объекты в Карточке объекта : отдельно для редактирования объектов и отдельно для создания объектов.

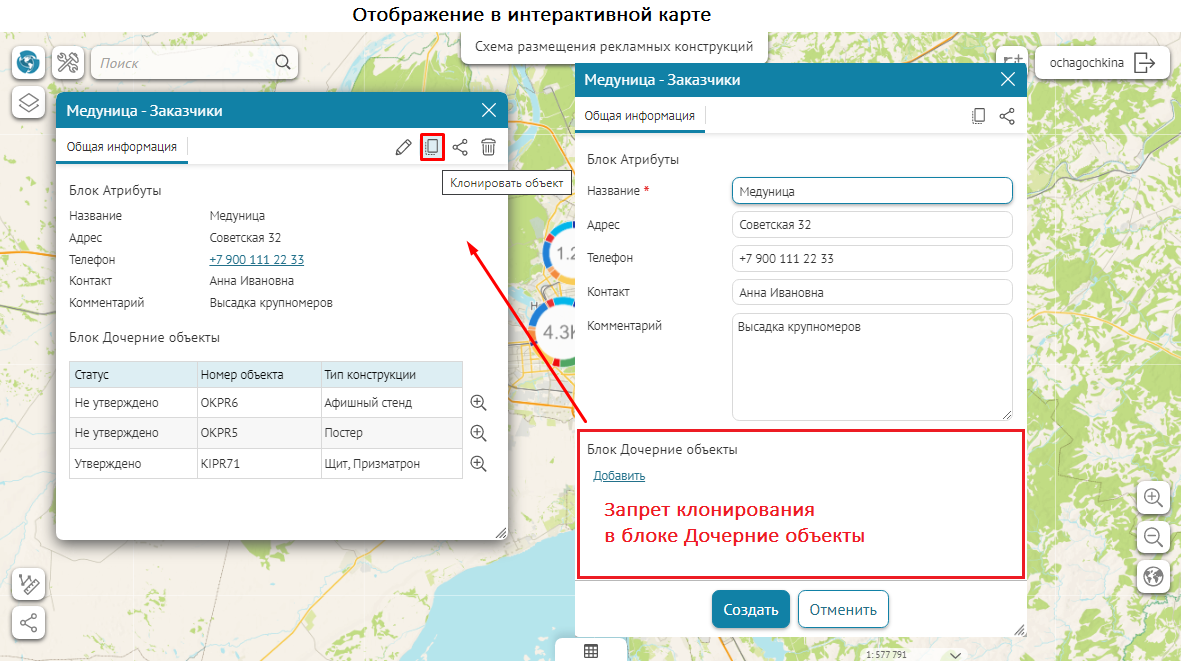

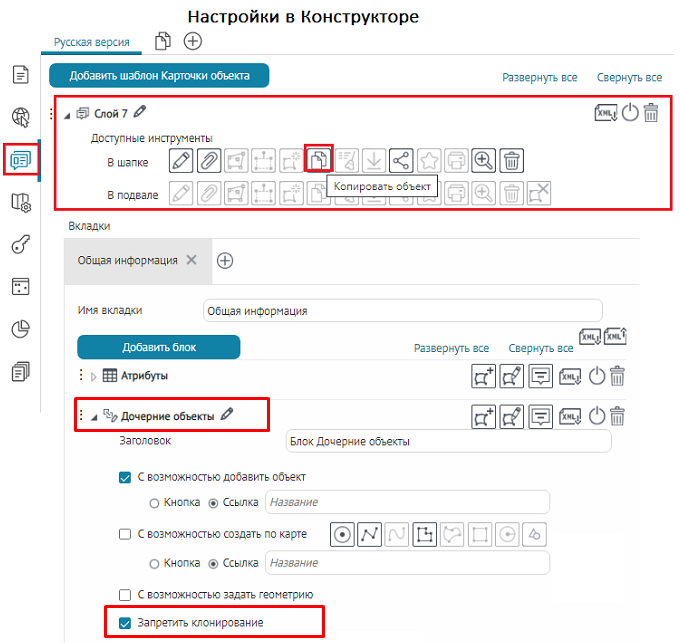

Рисунок 295 - Пример активированной опции Запретить клонирование в блоке Дочерние объекты при клонировании дочерних объектов к родительскому объекту в Карточке объекта
  • Архивировать одиночное вложение - с включенной опцией вложение, даже если оно единственное, при скачивании будет заархивировано.
    Опция становится доступной, если выбрано разрешенное действие с возможностью скачать вложения (см. выше).
  • Отображать вложения - опция позволяет показывать вложения дочерних объектов в Карточке родительского объекта (см. Рисунок 296 ):
    • Положение - под атрибутами (выбрано по умолчанию), над атрибутами ;
      Опция применима только с включенной опцией Показать атрибуты списком (см. ниже).
      Опция определяет местоположение вложений дочерних объектов по отношению к атрибутам дочерних объектов.
    • Режим отображения ;
      Опция определяет, как отображать вложения дочерних объектов:
      • Плашки (выбрано по умолчанию) - вложения-изображения будут отображаться в виде набора картинок размером 150х100, для вложений-файлов будут видны только иконки;
        Обратите внимание, что в режиме Плашки название изображения или файла не отображается.
      • Список - вложения - и изображения, и файлы - будут отображаться в виде списка с иконками, названиями и размером;
      • Барабан - вложения-изображения будут отображаться одно за другим при нажатии на переключатели;
        Обратите внимание, что вложения-файлы в режиме Барабан не отображаются.
      • При клике на изображение в любом режиме его можно просмотреть в исходном размере в режиме слайд-шоу.
      • Опция применима только с включенной опцией Показать атрибуты списком (см. ниже).
      • Если опция Показать атрибуты списком отключена, то для дочернего объекта с вложениями-изображениями (с учетом фильтров по атрибутам - см. ниже) в строке таблицы с атрибутами будет отображена метка , по нажатии на которую откроется слайд-шоу для просмотра изображений.
    • Переключаться на следующий объект при просмотре галереи ;
      По умолчания опция отключена. Отметьте опцию, чтобы продолжать листать вложения-изображения в режиме слайд-шоу, перебирая вложения всех дочерних объектов в рамках блока.
    • Максимальное количество файлов ;
      В блоке будут отображаться вложения (файлы и изображения) не более указанного количества. Если параметр не задан, то без ограничений.
    • Фильтровать по типам и расширениям файлов - Фотографии , MS Word , MS Excel , PDF ;
      Опция применима только с включенной опцией Показать атрибуты списком (см. ниже).
      Отметьте соответствующую опцию и укажите, файлы какого расширения будут отображаться в данном блоке. Если требуется, нажмите и добавьте дополнительные типы расширений в опции Расширения файлов.
      Отметьте опцию Все, кроме перечисленных , чтобы отображались все типы файлов, кроме перечисленных выше.
    • Фильтр по атрибутам
      Вложения можно фильтровать по значениям атрибутов.
      Отметьте опцию, нажмите и добавьте фильтр: укажите имя поля (атрибута вложения), оператор сравнения («равно» ( = ), «не равно» ( <> ), начинается с , содержит , не содержит , «больше» ( > ), «больше или равно» ( >= ), «меньше» ( < ), «меньше или равно» ( <= ), между , пустое значение , непустое значение , около ) и значение. Добавьте столько фильтров, сколько требуется.
    • Переопределить список атрибутов ;
      Опция применима только с включенной опцией Показать атрибуты списком (см. ниже).
      По умолчанию опция отключена, отображаются все атрибуты вложения. Опция позволяет сформировать только определенный список атрибутов вложения для отображения в блоке.
      Отметьте опцию, нажмите и добавьте имя поля (атрибута вложения).
    • Показывать только с непустыми значениями ;
      Опция применима только с включенной опцией Показать атрибуты списком (см. ниже).
      По умолчанию опция отключена, буду показаны все атрибуты вложения, заданные в параметре Переопределить список атрибутов (см. выше).
      Отметьте опцию, чтобы скрыть в Карточке объекта для вложения незаполненные атрибуты.

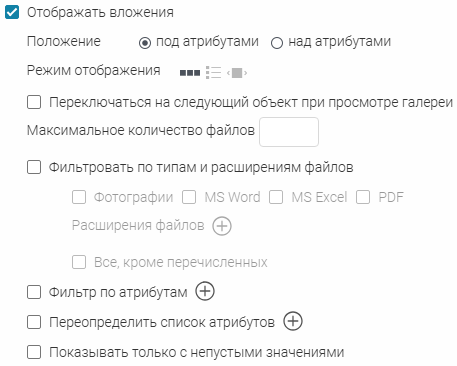

    • Рисунок 296 - Опция Отображать вложения в блоке Дочерние объекты Карточки объекта
  • Показать атрибуты списком - включите опцию, чтобы дочерние объекты отображались списком (см. Рисунок 297 ). Укажите, надо ли по умолчанию раскрывать атрибуты дочерних объектов, или дочерние объекты должны отображаться списком, с возможностью раскрыть атрибуты (параметр С возможностью развернуть/свернуть ). Чтобы отображались дочерние объекты с заполненными атрибутивными значениями, включите опцию Показывать только с непустыми значениями. Если показывать названия полей дочерних объектов не требуется, отключите опцию Отображать название . Если необходимо, чтобы название атрибутивных полей дочерних объектов отображались на отдельной строчке, включите опцию Показывать название полей на отдельной строчке . В параметре Ширина колонки с названием поля (например, 40% или 300 px) укажите нужную ширину, по умолчанию - 30%.

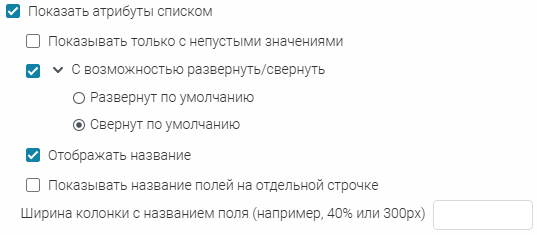

Рисунок 297 - Опция Показать атрибуты списком в блоке Дочерние объекты Карточки объекта
  • Отображать границы и заливку таблицы - опция доступна, если отключена опция Показать атрибуты списком . Атрибуты дочерних объектов будут отображаться в таблице. С включенной опцией отображается граница и заливка таблицы.
  • Действия на клик по строке ;
    Опция доступна, если отключена опция Показать атрибуты списком .
    Отметьте опцию Приближаться на карте , чтобы при клике на выбранную строку дочернего объекта в блоке интерактивная карта автоматически будет приближена к геометрии выбранного дочернего объекта (см. Рисунок 298 ).
  • Отметьте опцию Открыть карточку , чтобы при клике на выбранную строку дочернего объекта в блоке открывалась Карточка выбранного дочернего объекта (см. Рисунок 298 ).
  • Отметьте опцию Скачать вложения , чтобы при клике на выбранную строку дочернего объекта в блоке скачивались вложения выбранного дочернего объекта. При этом если вложений у объекта несколько, то будет сформирован ZIP-архив, а единственное вложение будет скачано, как есть.

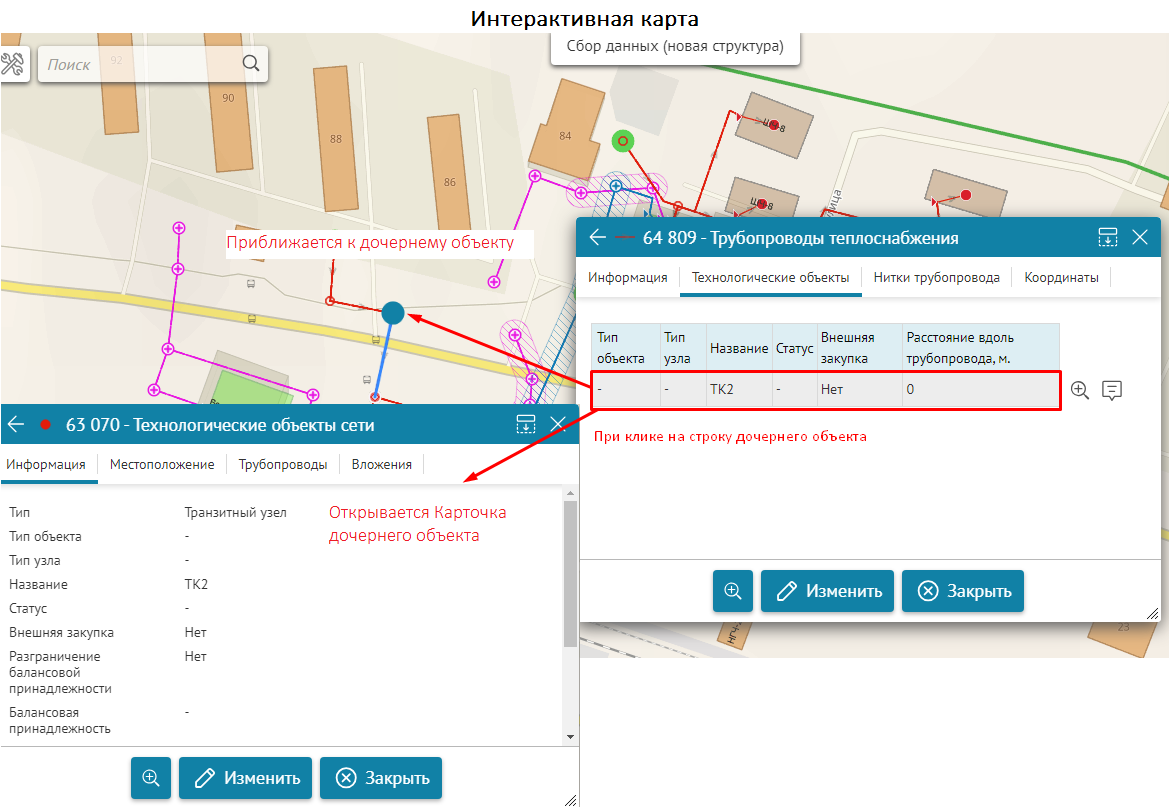

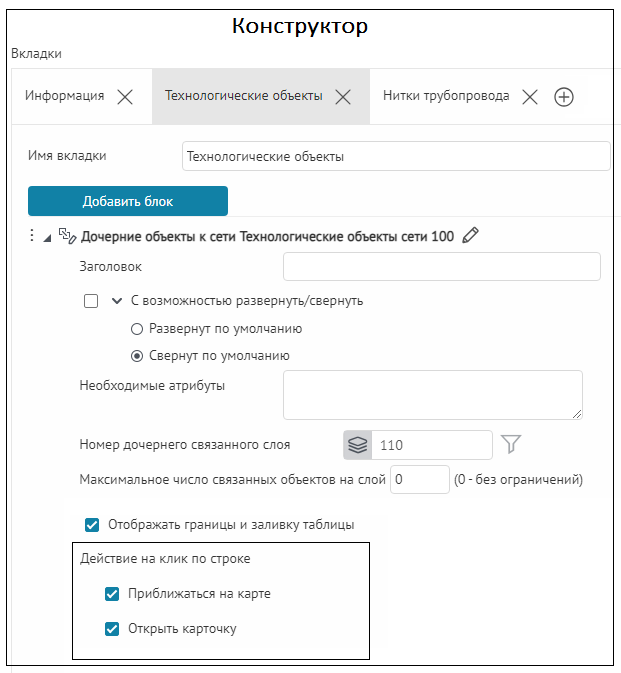

Рисунок 298 - Пример включенных опций Приближаться на карте и Открыть карточку в дочерней таблице в блоке Дочерние объекты Карточки объекта
  • Применяемые значения полей - добавьте пару поле-значение по кнопке , укажите атрибутивное поле и значение.
  • Список атрибутов ;
    Опция позволяет переопределить список атрибутивных полей дочерних объектов, отображаемых в блоке Карточки объекта .
    Нажмите кнопку и укажите необходимые названия атрибутивных полей. При этом если задан псевдоним к атрибутивному полю, тогда в Карточке объекта он будет отображен по умолчанию, если же необходимо переопределить псевдоним поля или если он не был задан, впишите название в поле Название напротив нужного поля (см. Рисунок 299 ). При отображении атрибутов связанных объектов в виде таблицы задайте ширину колонки с названием поля в пикселях (например, 300 ) или в процентах от ширины карточки объекта (например, 30% ).
    Если отображать название какого-либо атрибутивного поля не следует, отключите для него опцию Отображать название . Если отключены опции Отображать название для всех атрибутивных полей, и атрибуты дочерних объектов показаны в таблице, то будет скрыта шапка таблицы целиком.

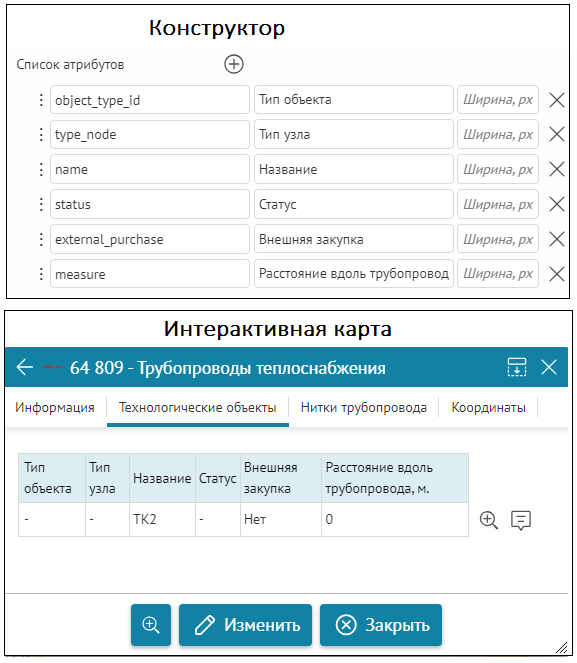

  • Рисунок 299 - Пример переопределения списка атрибутивных полей с заданными псевдонимами в блоке Дочерние объекты
  • Сортировка - для отображения связанных объектов в определенном порядке укажите поля и порядок сортировки - по возрастанию или по убыванию .
  • Сообщение при отсутствии связанных объектов - указанное сообщение будет отображено в блоке Дочерние объекты , если для идентифицируемого объекта нет ни одного связанного объекта.
