Вкладка Легенда

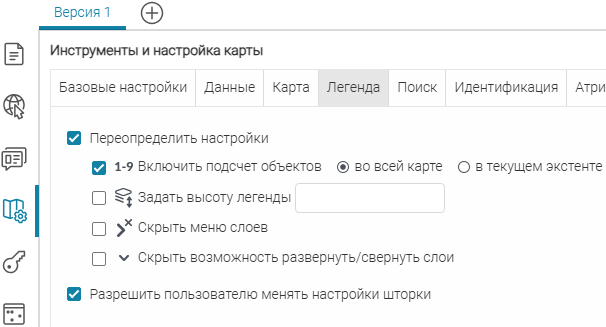

Вкладка Легенда включает в себя (см. Рисунок 630 ):
  • переопределение настроек легенды (см. п. 8.4.1 ):
    • Включить подсчет объектов ;
    • Задать высоту легенды ;
    • Скрыть меню слоев ;
    • Скрыть возможность развернуть/свернуть слои ;
  • возможность пользователю менять настройки инструмента Шторка (см. п. 8.4.2 ).
  • Рисунок 630 - Инструменты и настройка карты. Вкладка Легенда

Переопределение настроек легенды

В горизонтальной вкладке Легенда вкладки Инструменты и настройка карты вы можете переопределить следующие настройки легенды по умолчанию:
  • Включить подсчет объектов - во всей карте , в текущем экстенте ;
    Опция включает отображение количества объектов слоев в окне Слои карты , а также на кнопках и в виджетах.
    Если в картографическое приложение добавлено расширение SOE для картографического сервиса , то подсчет объектов осуществляется через плагин Подсчет количества объектов . Иначе - через запрос \query к картографическому сервису.
    По умолчанию опция отмечена, подсчет осуществляется для всех объектов во всей карте . Выберите в текущем экстенте , чтобы отображать только количество объектов в текущем охвате.
    Отключите опцию, если отображать количество объектов слоев не нужно.
    Обратите внимание, что для каждого картографического сервиса опция может быть переопределена во вкладке Легенда (см. параметр Разрешить подсчет объектов ; параметр Управлять видимостью слоев отдельными кнопками > Показывать количество объектов ; параметр Управлять видимостью слоев в виджете > Показать символику > с кол-вом объектов - п. 4.1.4 ).
  • Задать высоту легенды ;
    Опция позволяет увеличить высоту окна Слои карты . Высота окна может быть не меньше, чем по умолчанию.
    По умолчанию опция отключена, высота окна в пикселях - 300 .
    Отметьте опцию и задайте высоту окна в пикселях.
  • Скрыть меню слоев ;
    Опция позволяет скрыть от пользователя меню слоев.
    По умолчанию опция отключена. Отметьте опцию, чтобы кнопка перехода к меню слоя была скрыта в окне Слои карты .
  • Скрыть возможность развернуть/свернуть слои ;
    По умолчанию опция отключена, пользователь интерактивной карты может развернуть или свернуть групповые слои и слои с раскраской по уникальным значениям в окне Слои карты .
    Отметьте опцию, чтобы скрыть и отключить пользователю такую возможность.

Разрешить пользователю менять настройки шторки

Чтобы дать возможность пользователю управлять, какие слои следует показать слева или справа при активации инструмента Шторка , в горизонтальной вкладке Легенда вкладки Инструменты и настройка карты нужно отметить настройку Разрешить пользователю менять настройки шторки (см. Рисунок 631 ).
Рисунок 631 - Включение возможности для пользователя управлять отображением слоев при активации инструмента Шторка
В таком случае при активации инструмента в окне Слои карты напротив каждого из слоев картографического сервиса, сервиса изображений и сервиса TMS появляется кнопка выбора, с какой стороны показывать данный слой (см. Рисунок 632 ). Кнопка имеет три положения - слева , справа или с обеих сторон  . Пользователь, нажимая на кнопку, может выбрать расположение слоев. При этом видимость слоев на карте по-прежнему регулируется меткой .
Рисунок 632 - Управление отображением слоев при активации инструмента Шторка в интерактивной карте
Отображение слоев слева и справа также регулируется в Конструкторе настройками сервисов (см. п. 4.1.4 , п. 4.3.4 , п. 4.6.4 ). Если настройки сервисов не заданы, то по умолчанию при активации инструмента Шторка все слои интерактивной карты отображаются слева.
Подробнее об использовании инструмента Шторка см. п. 9.12 .
