Сервис печати

Сервис печати. Общие положения

Для получения высококачественной печатной формы карты в выпадающем списке сервисов выберите Сервис печати . Затем установите подключение, указав адрес сервиса печати в поле url , и задайте формат, ориентацию, текстовую область печатной формы карты.
Вы можете установить подключение к (см. Рисунок 237 ):
  • стандартному сервису печати, опубликованному на ГИС-сервере по умолчанию;
  • специально подготовленному сервису.
Сервис печати является одним из типов сервисов геообработки и может содержать несколько задач, для конкретизации укажите задачу.
При формировании печатной формы карты учитываются настройки видимости слоев, атрибутивные и пространственные фильтры, пользовательская графика.

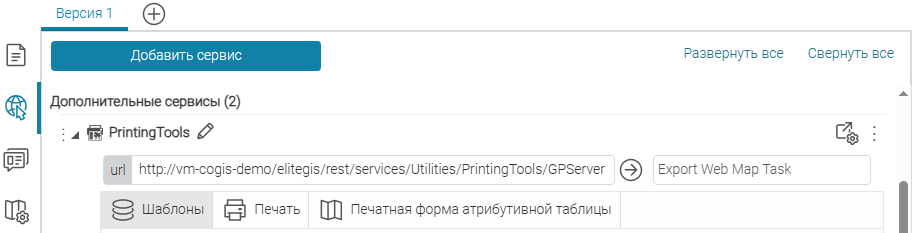

Рисунок 237 - Подключение к сервису печати

Вкладка Печать

Опция Использовать в печати отмечена по умолчанию (см. Рисунок 238 ). Именно этот сервис будет использоваться при подготовке печатной формы фрагмента карты.
Рисунок 238 - Сервис печати. Вкладка Печать

Вкладка Шаблоны

Во вкладке Шаблоны настраиваются шаблоны печатной формы (см. Рисунок 239 ). Рекомендуется задавать шаблоны печатной формы карты. Шаблон печатной формы карты (далее - шаблон) представляет собой набор параметров, описывающих готовую интерактивную карту. Шаблон определяет размер фрагмента карты на печатном листе, расположение элементов, набор областей, предназначенных для вставки текста.

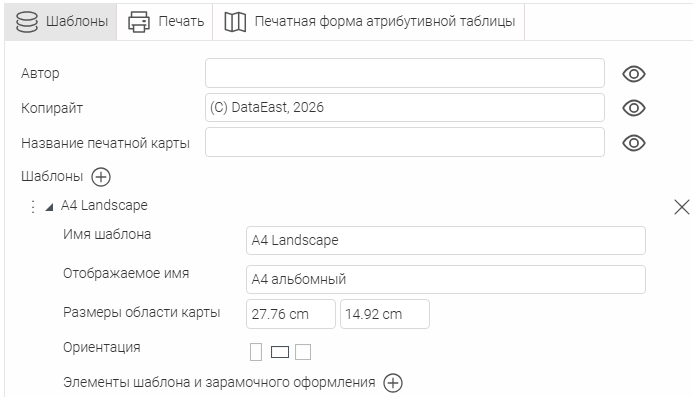

Рисунок 239 - Сервис печати. Вкладка Шаблоны
Шаблоны для сервиса печати формируются на уровне картографического проекта QGIS в формате QPT (см. Руководство по созданию картографических проектов > Шаблоны печати на основе макетов QGIS (формат qpt) ).
Все подготовленные файлы шаблонов на ГИС-сервере располагаются рядом с сервисом печати. Вы можете положить подготовленные шаблоны в отдельную папку на ГИС-сервере, но в таком случае путь до папки с шаблонами необходимо указать в модели сервиса геообработки, который используется в качестве сервиса печати (см. Руководство по публикации ГИС-сервисов ).
Обратите внимание, что в настройках CoGIS Server ( Глобальные настройки CoGIS Server > Главное > Веб-доступ > Допустимые расширения файлов ) необходимо добавить расширение QPT в список разрешенных для загрузки.
После загрузки нового шаблона на ГИС-сервер необходимо перезапустить опубликованный сервис печати (см. Руководство по публикации ГИС-сервисов ).
По умолчанию пользователю интерактивной карты будут доступны для выбора в окне Печать карты (см. п. 9.8 ) все шаблоны, доступные добавленному сервису печати. Вы можете ограничить выбор пользователя только некоторыми из них. В разделе Шаблоны добавьте те из подготовленных шаблонов печатных форм, которые будут использоваться в картографическом приложении.
Чтобы добавить подготовленный шаблон, нажмите и введите название файла QPT в поле Имя шаблона . Названия доступных сервису шаблонов можно просмотреть на странице REST API сервиса печати в параметре Список значений раздела Layout_Template (см. Рисунок 240 ).

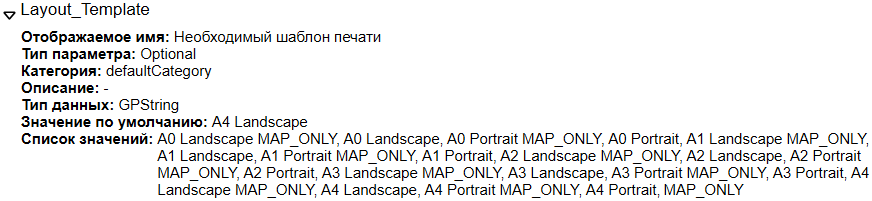

Рисунок 240 - Фрагмент страницы REST API сервиса печати
Если вы установили подключение к стандартному сервису печати, в поле Размеры области карты укажите ширину и высоту, соответствующие формату и ориентации. Список форматов приведен ниже, см. Таблица 4 .
Таблица 4 - Размеры области карты
Формат
Ориентация
Ширина x Высота (в см)
А3
Книжная
27,6756 x 29,0002
А3
Альбомная
39,998 x 21,1688
А4
Книжная
19,024 x 22,285
А4
Альбомная
27,7564 x 15,918

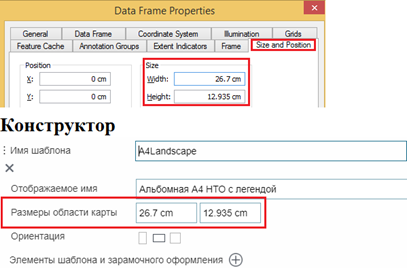

Если вы установили подключение к специально подготовленному сервису, в поле Размеры области карты введите размеры, заданные в картографическом проекте сервиса печати, например, показано ниже, см. Рисунок 241 .
Рисунок 241 - Размеры области карты
Добавленный шаблон будет доступен пользователю интерактивной карты в окне Печать карты с названием, которое вводится в параметр Отображаемое имя .
При добавлении шаблона с именем MAP_ONLY в окне Печать карты пользователю будет доступен вариант Без шаблона . В таком случае пользователь может ввести размеры выгружаемого фрагмента карты вручную (см. Рисунок 242 ).

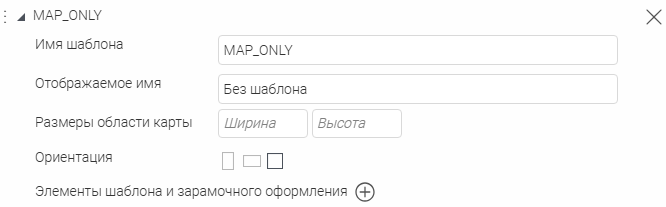

Рисунок 242 - Настройка варианта Без шаблона
Задайте ориентацию листа - книжная, альбомная или не определено. Чтобы пользователи могли выбрать ориентацию, используйте один и тот же шаблон столько раз, сколько ориентаций будет доступно для пользователей. Для каждого шаблона введите одинаковое название в поле Отображаемое имя и укажите ориентацию. Тогда в диалоговом окне Печать карты будут доступны кнопки выбора ориентации.
При использовании нестандартных форматов масштаб печатной формы карты может отличаться от ожидаемого. Кнопки ориентации листа будут недоступны.
В зависимости от того, как сформирован шаблон печати, он может содержать только фрагмент карты или фрагмент карты и элементы зарамочного оформления:
  • изображения;
  • надписи (название карты, автор, копирайт и др.);
  • легенду;
    При этом в легенде карты при печати будут указаны только те слои, объекты которых попали в область печати.
  • масштаб;
  • масштабную линейку;
  • дополнительные текстовые поля, настроенные в шаблоне печатной формы.
Расположение элементов зарамочного оформления должно быть определено в файле QPT на уровне картографического проекта QGIS.
При этом значения элементов Название печатной карты , Автор и Копирайт могут быть заданы:
  • на уровне картографического проекта QGIS;
  • при настройке сервиса печати в Конструкторе ;
    Заполните параметры Автор , Копирайт , Название печатной карты во вкладке Шаблоны сервиса печати.
    Значение, заданное в Конструкторе , переопределяет значение, заданное в проекте QGIS.
  • пользователем интерактивной карты в окне Печать карты .
    По умолчанию параметры Автор , Копирайт , Название печатной карты видимы и доступны пользователю карты для заполнения или изменения (кнопка доступного параметра отображается темно-серым цветом).
    Чтобы какой-либо из параметров стал не доступен пользователю, во вкладке Шаблоны сервиса печати нажмите для этого параметра . Кнопка недоступного параметра отображается светло-серым цветом.
    Параметр в окне Печать карты предзаполняется значением, заданным в Конструкторе (если переопределено) или проекте QGIS.

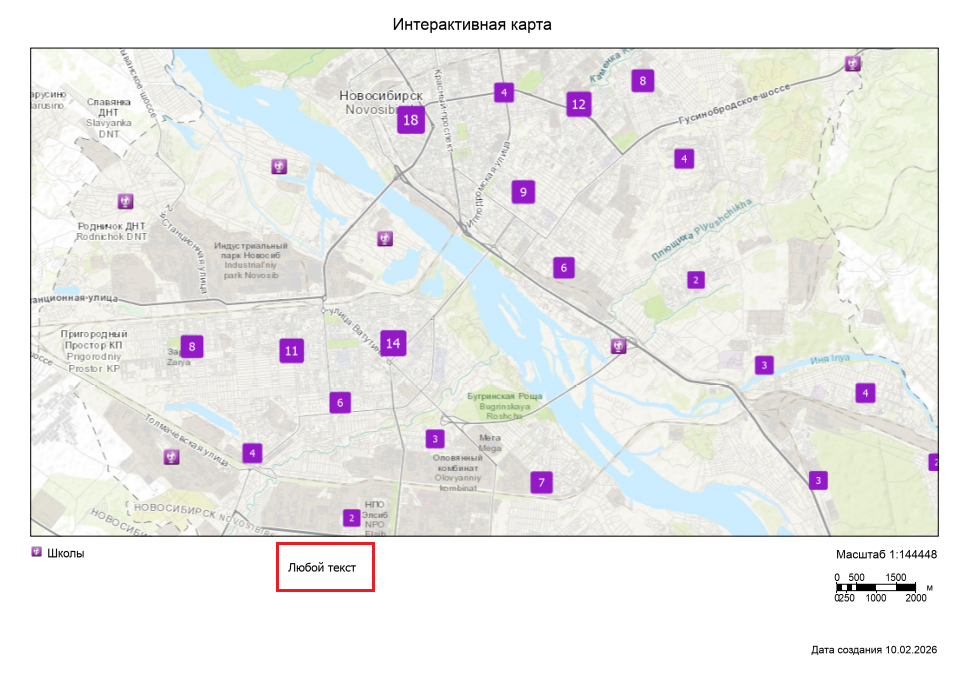

Значения дополнительных текстовых полей могут быть заданы (см. Рисунок 244 ):
  • с помощью переменной в шаблоне печати на уровне картографического проекта QGIS;
  • при настройке сервиса печати в Конструкторе ;
    Во вкладке Шаблоны сервиса печати в разделе Элементы шаблона и зарамочного оформления нажмите и в графу Название добавьте идентификатор дополнительного текстового поля ( Идентификатор элемента указывается в шаблоне). В графе Отображаемое имя укажите название, с которым дополнительное текстовое поле будет отображаться в окне Печать карты для пользователя. В графе Значение по умолчанию указывается значение текстового поля, можно использовать макросы (см. п. 16 ).
    Значение, заданное в Конструкторе , переопределяет значение, заданное в проекте QGIS.
  • пользователем интерактивной карты в окне Печать карты .
    По умолчанию добавленные во вкладке Шаблоны сервиса печати дополнительные текстовые поля видимы и доступны пользователю карты для заполнения или изменения (кнопка для каждого доступного текстового поля отображается темно-серым цветом).
    Чтобы какое-либо из полей стало не доступно пользователю, нажмите для этого параметра . Кнопка недоступного параметра отображается светло-серым цветом.
    Текстовое поле в окне Печать карты предзаполняется значением, заданным в Конструкторе (если переопределено) или шаблоне QPT.
Названия доступных в шаблоне дополнительных текстовых полей можно просмотреть на странице REST API по запросу вида <URL_сервиса_печати>/GPServer/Get%20Layout%20Templates%20Info%20Task/execute в параметре customTextElements раздела layoutOptions для нужного шаблона.

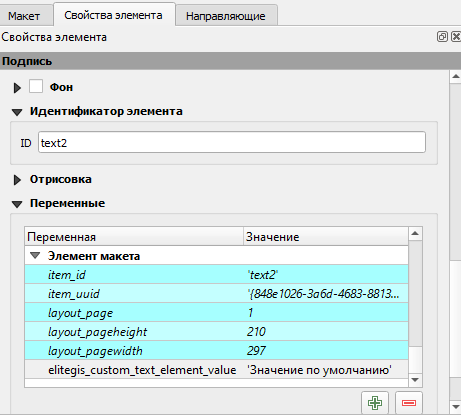

Рисунок 243 - Названия доступных в шаблоне дополнительных текстовых полей на странице REST API сервиса печати

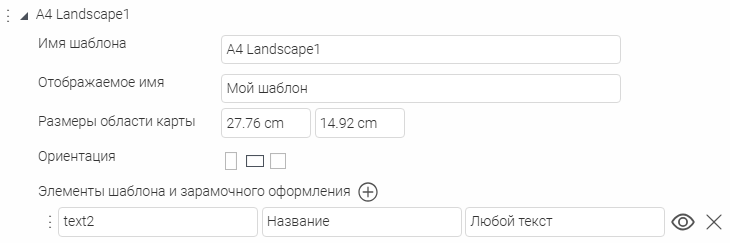

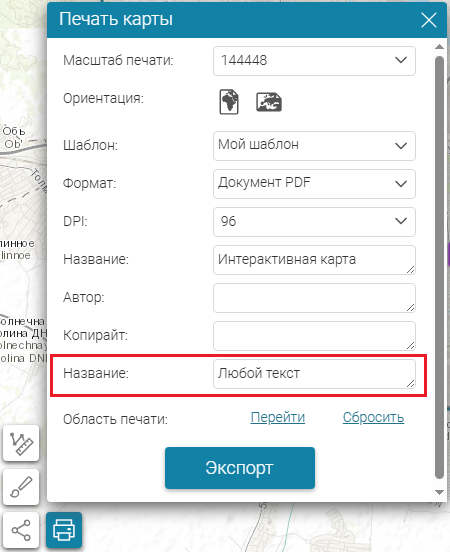

Рисунок 244 - Настройка дополнительного текстового поля на печатной форме карты
Обратите внимание, что шаблон по умолчанию и формат выходного файла (PDF или PNG) для пользователя интерактивной карты задаются в модели задачи сервиса геообработки, который выбран в качестве сервиса печати (см. Руководство по публикации ГИС-сервисов ). При многостраничной печати каждая страница печатной формы сохраняется в отдельном файле.

Вкладка Печатная форма атрибутивной таблицы

При создании печатной формы Атрибутивной таблицы пользователю предоставляется выбор по умолчанию - карта не будет отображаться на печатной форме или будет отображаться динамически. Чтобы пользователи могли обмениваться печатной формой карты, копируя ее без потери данных, отметьте Использовать в печатной форме атрибутивной таблицы и задайте размеры в пикселях (см. Рисунок 245 ). Тогда карта будет отображаться в виде статической картинки, доступной для копирования.
Рисунок 245 - Сервис печати. Вкладка Печатная форма атрибутивной таблицы
