Параметры сервиса

Параметры сервиса сетевого анализа включают в себя следующие разделы:

Настройки;
Серверные барьеры;
Настройки нестандартного поиска;
Преднастроенные режимы поиска.

Настройки сервиса

Раздел содержит общие настройки сервиса (см. Рисунок 290 ):

Множественная привязка - алгоритм ищет оптимальную дорогу, по которой рассчитывать маршрут:
- Нет привязки - выбрано по умолчанию, маршрут рассчитывается по ближайшей дороге;
- Начальная точка маршрута - алгоритм рассчитывает оптимальный маршрут по всем дорогам, найденным в заданном радиусе от начальной точки маршрута;
  Радиус задается в параметре Максимальное расстояние для множественной привязки (м) .
- Конечная точка маршрута - алгоритм рассчитывает оптимальный маршрут по всем дорогам, найденным в заданном радиусе от конечной точки маршрута;
  Радиус задается в параметре Максимальное расстояние для множественной привязки (м) .
- Начальная и конечная точки маршрута - алгоритм рассчитывает оптимальный маршрут по всем дорогам, найденным в заданном радиусе от начальной и конечной точек маршрута;
  Радиус задается в параметре Максимальное расстояние для множественной привязки (м) .
Максимальное расстояние для множественной привязки (м) - радиус в метрах, в пределах которого ищутся дороги для проложения маршрута при множественной привязке;
Если радиус не задан, то используется 150 м.
Время ожидания запроса в секундах - максимальное время построения оптимального маршрута;
При превышении указанного времени расчет маршрута прерывается.

Если время не указано, ожидается завершение работы алгоритма по расчету маршрута.
Максимальное расстояние для ближайшей привязки (м) - радиус, в пределах которого ищется ближайшая дорога для проложения маршрута;
Параметр используется, если в параметре Множественная привязка выбрано Нет привязки .

Если радиус не задан, то ищется ближайшая среди всех дорог.
Штраф за проезд перекрестков в секундах - фиксированное время в секундах, которое затрачивается на преодоление перекрестков;
К рассчитанному времени движения по маршруту добавится указанное количество секунд за каждый пройденный по маршруту перекресток.
Имена расчетов к которым не применять штраф - способы передвижений, к которым не нужно добавлять время преодоления перекрестков (например, пешком или на велосипеде):
- Расстояние - геодезическое расстояние (расстояние по поверхности Земли, кратчайший путь между точками);
- Время на большом грузовике - движение на грузовике с разрешённой максимальной массой более 3,5 т;
- Время на грузовике - движение на грузовике с разрешённой максимальной массой до 3,5 т;
- Время на машине - движение на легковом автомобиле;
- Время на мотоцикле - движение на мотоцикле;
- Время на велосипеде - движение на велосипеде;
- Время пешком - движение пешком.
  Можно выбрать несколько способов передвижения.

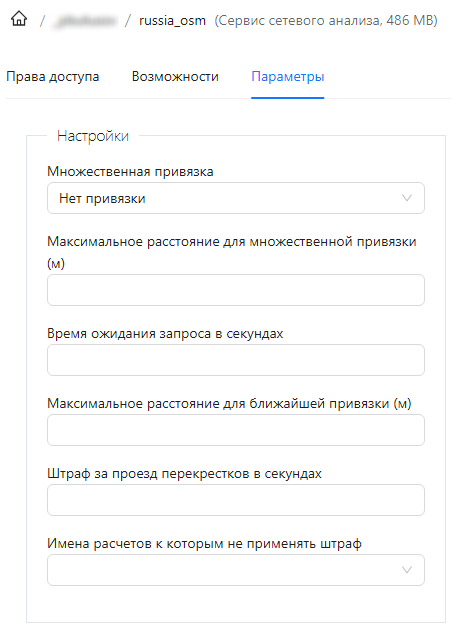

- Рисунок 290 - Настройки сервиса сетевого анализа

Серверные барьеры

В разделе добавляются и настраиваются предустановленные препятствия/барьеры (серверные барьеры), которые учитываются при расчете маршрута.

По умолчанию настроенные серверные барьеры загружаются в алгоритм однократно и используются в неизменном виде. Если векторные классы объектов-барьеров регулярно обновляются, вы можете настроить Время обновления серверных барьеров (время задается в минутах). В таком случае для барьеров должно быть указано Имя поля версии (см. ниже). Алгоритм при первой загрузке барьеров считывает максимальное значение поля версии и запоминает его. По истечении указанного времени обновления барьеров алгоритм снова запрашивает максимальное значение поля версии и обновляет/дополняет слой барьеров теми объектами, для которых значение поля версии больше сохраненного ранее. После обновления алгоритм запоминает новое максимальное значение и т. д.

Чтобы добавить серверный барьер, нажмите

в строке заголовка раздела. В открывшемся окне задайте следующие параметры (см. Рисунок 291 ):

Имя - обязательный параметр;
Описание ;
Использовать по умолчанию ;
По умолчанию включено.

Если опция отключена, то для использования добавленного барьера вручную нужно его указывать в запросе к алгоритму.
База данных - обязательный параметр, база данных, где хранится векторный класс объектов-барьеров;
Выберите базу данных из выпадающего списка. Список баз данных формируется отдельно во вкладке Базы данных Глобальных настроек CoGIS Server (см. Руководство администратора по установке и настройке ).
Имя таблицы - обязательный параметр, таблица с векторными объектами-барьерами;
Укажите имя таблицы из выбранной базы данных.
SQL фильтр ;
Для ограничения количества объектов из указанной таблицы задайте SQL-выражение.
Имя поля версии - атрибутивное поле (числовое или типа Дата-время) указанной таблицы с объектами-барьерами;
Поле используется алгоритмом при указанном Времени обновления серверных барьеров (см. выше).
Имя поля прозрачности - атрибутивное поле (числовое) указанной таблицы с объектами-барьерами, где хранятся коэффициенты возможности преодоления барьера (коэффициенты должны быть неотрицательными, где 0 - барьер полностью непреодолим).

После указания параметров нажмите Сохранить , чтобы добавить настроенный серверный барьер. Чтобы сбросить настройку барьера, нажмите Отмена .

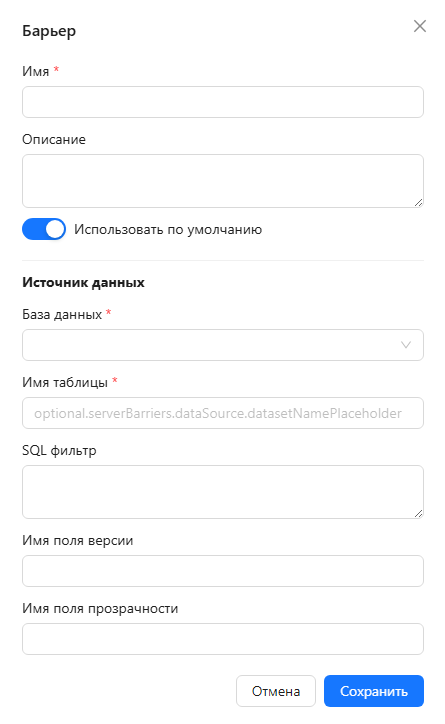

Рисунок 291 - Добавление серверного барьера

Настроенные серверные барьеры отображаются в разделе в виде таблицы со столбцами Имя и Описание (см. Рисунок 292 ).

Рисунок 292 - Настроенные серверные барьеры

Вы можете внести изменения в настройки каждого добавленного серверного барьера. Для этого в строке выбранного барьера нажмите

Редактировать . В открывшемся окне измените нужные параметры. Окно редактирования барьера аналогично окну добавления, доступны для изменения те же настройки.

Чтобы удалить барьер:

нажмите в строке выбранного барьера Удалить .

или

в окне редактирования барьера нажмите кнопку Удалить ;

или

выделите нужные барьеры и нажмите Удалить в строке с заголовком раздела (см. Рисунок 293 ).

При удалении из окна редактирования барьера удаление происходит без подтверждения. В остальных случаях необходимо подтвердить удаление во всплывающем окне. Нажмите ОК , чтобы подтвердить удаление. Нажмите Отменить , если удаление не требуется (см. Рисунок 293 ).

Рисунок 293 - Подтверждение удаления барьера

Настройки нестандартного поиска

По умолчанию маршрут рассчитывается в метрах (оптимизируется длина маршрута) или в единицах времени (оптимизируется длительность маршрута). В разделе вы можете настроить новые виды «передвижения», при которых будет оптимизироваться другой пользовательский весовой параметр, например, рейтинг мест достопримечательностей при построении туристического маршрута. При этом используется метод расчета из пользовательской DLL-библиотеки.

Чтобы добавить новый вид «передвижения», нажмите

в строке заголовка раздела. В открывшемся окне задайте следующие параметры (см. Рисунок 294 ):

Имя - обязательный параметр;
Единицы расчета - Неизвестно , Метры , Минуты , Секунды - единицы расчета «длительности» маршрута;
Для оптимизации по пользовательскому параметру используйте Неизвестно .
Точность - точность расчета маршрута;
По умолчанию - 0.1 .
Путь до сборки с реализацией расчета - полный путь до DLL-библиотеки с методом расчета маршрута;
DLL-библиотека должна быть размещена на ГИС-сервере.
Полное имя класса с реализацией расчета - имя метода расчета маршрута из указанной DLL-библиотеки;
Параметры - параметры метода расчета.
Нажмите кнопку + Добавить , добавьте и заполните пару «параметр-значение». Добавьте столько пар, сколько требуется.

Чтобы удалить пару «параметр-значение», нажмите для выбранной пары.

После указания параметров нажмите Сохранить , чтобы добавить настроенный нестандартный поиск. Чтобы сбросить настройку, нажмите Отмена .

Для использования настроенного вида нестандартного поиска вручную нужно его указывать в запросе к алгоритму.

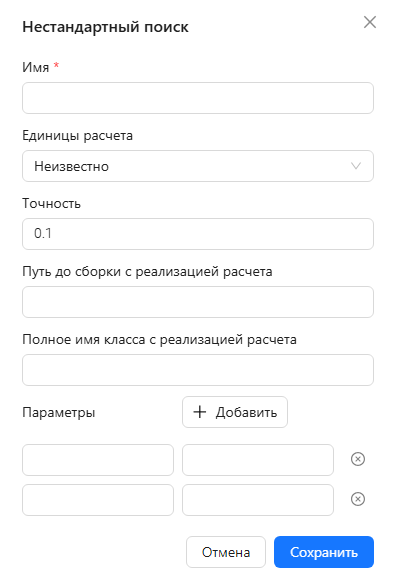

Рисунок 294 - Добавления нестандартного поиска

Настроенные пользовательские виды «передвижения» отображаются в разделе в виде списка (см. Рисунок 295 ).

Рисунок 295 - Настроенные пользовательские виды «передвижения»

Вы можете внести изменения в настройки каждого вида. Для этого в строке выбранного вида нажмите

Редактировать . В открывшемся окне измените нужные параметры. Окно редактирования вида аналогично окну добавления, доступны для изменения те же настройки.

Чтобы удалить пользовательский вид «передвижения»:

нажмите в строке выбранного вида Удалить .

или

в окне редактирования вида нажмите кнопку Удалить ;

или

выделите нужные виды в списке и нажмите Удалить в строке с заголовком раздела (см. Рисунок 296 ).

При удалении из окна редактирования вида удаление происходит без подтверждения. В остальных случаях необходимо подтвердить удаление во всплывающем окне. Нажмите ОК , чтобы подтвердить удаление. Нажмите Отменить , если удаление не требуется (см. Рисунок 296 ).

Рисунок 296 - Подтверждение удаления нестандартного поиска

Преднастроенные режимы поиска

В разделе настраиваются ограничения, накладываемые на алгоритм поиска оптимального маршрута. Например, учет ограничений движения для грузовиков по дорогам общего пользования.

Чтобы добавить новый режим ограничений, нажмите

в строке заголовка раздела. В открывшемся окне задайте следующие параметры (см. Рисунок 297 ):

Имя - обязательный параметр;
Описание ;
Использовать иерархию дорог ;
По умолчанию включено.
Имена используемых ограничений - ограничения по типу дорог:
- Разрешено большим грузовикам - использовать дороги, где разрешено движение грузовикам с разрешённой максимальной массой более 3,5 т;
- Разрешено грузовикам - использовать дороги, где разрешено движение грузовикам с разрешённой максимальной массой до 3,5 т;
- Разрешено машинам - использовать дороги, где разрешено движение легковым автомобилям;
- Разрешено мотоциклам - использовать дороги, где разрешено движение мотоциклам;
- Разрешено велосипедам - использовать дороги, где разрешено движение велосипедам;
- Разрешено пешеходам - использовать тропы, тротуары и дороги, где разрешено движение пешеходам;
- Избегать платные дороги ;
- Избегать зимние дороги - избегать ледовых переправ (зимников);
- Избегать паромные переправы - избегать паромных переправ;
- Избегать неизвестные дороги - избегать неизвестных дорог (грунтовых, неучтённых в основной дорожной сети, дорог без чёткой классификации);
- Применять штрафы за повороты - учитывать дополнительные затраты времени и расстояния на повороты.
Максимальное расстояние для ближайшей привязки (м) - радиус, в пределах которого ищется ближайшая дорога для проложения маршрута;
Параметр переопределяет аналогичный, заданный в общих настройках сервиса, и используется, если в параметре Множественная привязка выбрано Нет привязки (см. п. 11.5.1 ).

Если радиус не задан, то ищется ближайшая среди всех дорог.
Точность вычисления геометрии - количество знаков после запятой, которые учитываются при расчетах геометрии;
По умолчанию - 0 , то есть значения округляются до целых.
Разрешение на развороты - Запрещены , Разрешены , Только в тупиках , В тупиках и на перекрестках - опция определяет, можно ли использовать развороты при проложении маршрута;
Имя используемого расчета - способ передвижения:
- Расстояние - геодезическое расстояние (расстояние по поверхности Земли, кратчайший путь между точками);
- Время на большом грузовике - движение на грузовике с разрешённой максимальной массой более 3,5 т;
- Время на грузовике - движение на грузовике с разрешённой максимальной массой до 3,5 т;
- Время на машине - движение на легковом автомобиле;
- Время на мотоцикле - движение на мотоцикле;
- Время на велосипеде - движение на велосипеде;
- Время пешком - движение пешком.

После указания параметров нажмите Сохранить , чтобы добавить преднастроенный режим поиска. Чтобы сбросить настройку, нажмите Отмена .

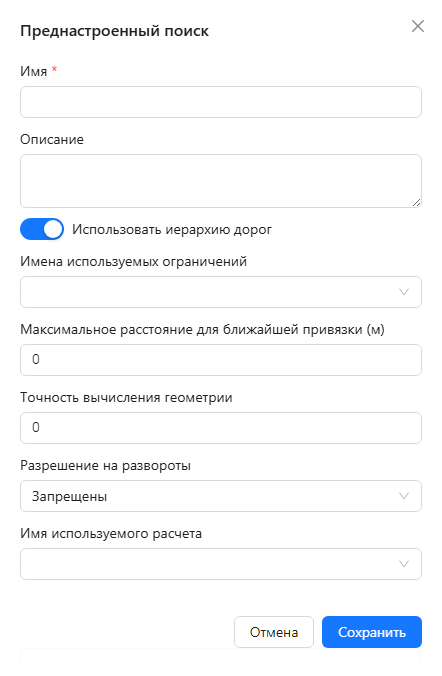

Рисунок 297 - Добавление преднастроенного режима поиска

Преднастроенные режимы поиска отображаются в разделе в виде таблицы со столбцами Имя и Описание (см. Рисунок 298 ).

Рисунок 298 - Преднастроенные режимы поиска

Вы можете внести изменения в настройки каждого режима. Для этого в строке выбранного режима нажмите

Редактировать . В открывшемся окне измените нужные параметры. Окно редактирования режима аналогично окну добавления, доступны для изменения те же настройки.

Чтобы удалить преднастроенный режим поиска:

нажмите в строке выбранного режима Удалить .

или

в окне редактирования режима нажмите кнопку Удалить ;

или

выделите нужные режимы в списке и нажмите Удалить в строке с заголовком раздела (см. Рисунок 299 ).

При удалении из окна редактирования режима удаление происходит без подтверждения. В остальных случаях необходимо подтвердить удаление во всплывающем окне. Нажмите ОК , чтобы подтвердить удаление. Нажмите Отменить , если удаление не требуется (см. Рисунок 299 ).

Рисунок 299 - Подтверждение удаления преднастроенного режима
