Проект сервиса. QGS-редактор

Вкладка Проект доступна для картографических сервисов на основе файла QGS/QGZ или GeoPackage. При этом для данных в формате GeoPackage будет автоматически создан QGS файл, в котором будут сохранены добавленные в дальнейшем настройки символов, подписей и пр. проекта.
Вкладка Проект представляет собой редактор QGS-проектов (см. Рисунок 58 ).

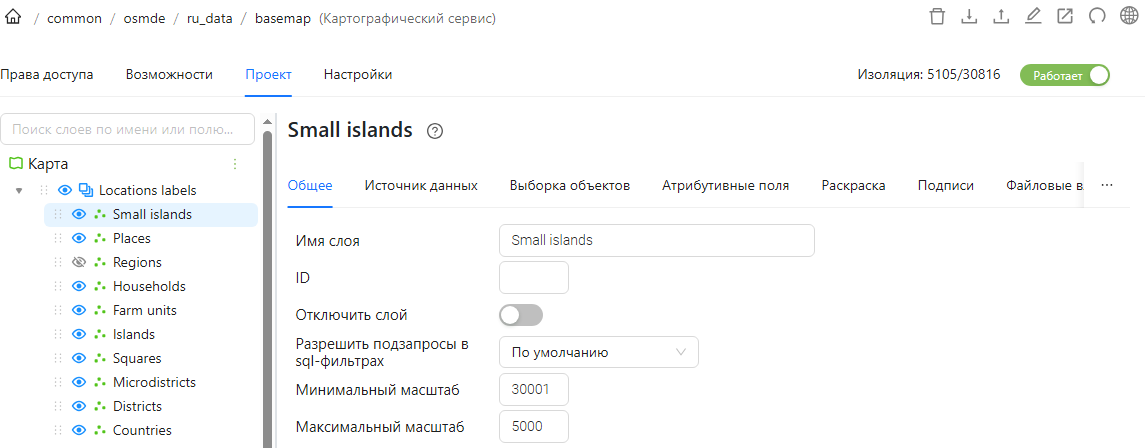

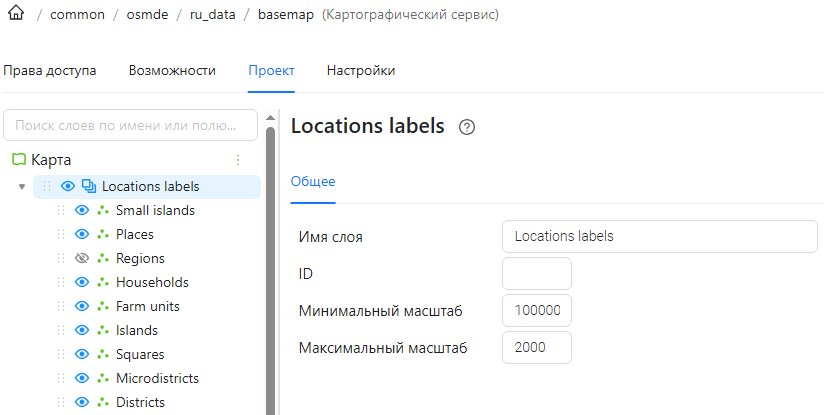

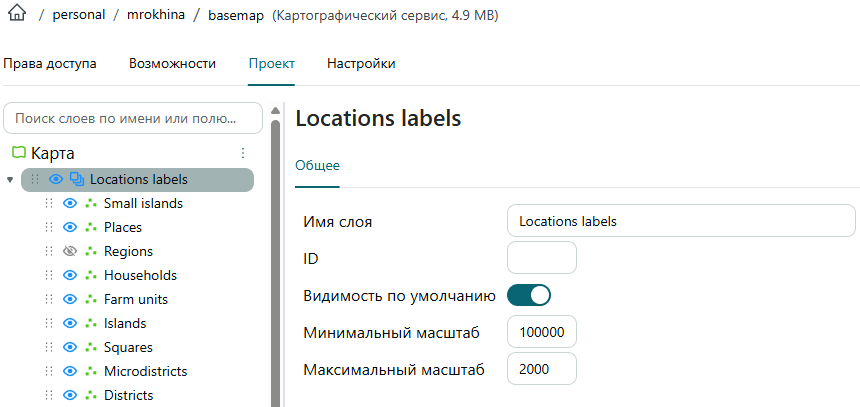

Рисунок 58 - Вкладка Проект картографического сервиса на основе QGS файла
В левой части отображается список слоев проекта (см. п. 4.6.1 ) с возможностями добавления новых слоев, клонирования или удаления слоев, изменения порядка следования и видимости, поиска слоев по имени или атрибутивному полю и др. В контекстном меню карты также есть возможность сохранить верифицированную версию проекта (см. п. 4.6.16 ).
В правой части отображаются вкладки с настройками:
  • для карты в целом:
    • Геопривязка (см. п. 4.6.2 );
      Управление отображением сторонних базовых карт в проекте, назначение системы координат проекта, определение экстентов (начального и полного).
    • Связи между слоями (см. п. 4.6.3 );
      Создание отношений «один-ко-многим», «многие-ко-многим».
    • Метаинформация (см. п. 4.6.4 );
      Описание и метаданные проекта.

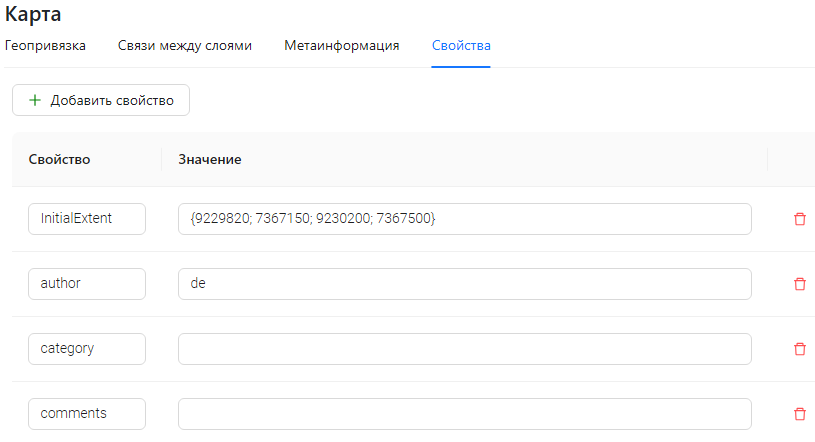

    • Свойства (см. п. 4.6.5 );
      Дополнительные кастомные свойства (переменные) проекта.
  • для группового слоя:
    • Общее (см. п. 4.6.6 );
      Основные параметры группового слоя: имя, идентификатор (номер) слоя, диапазон масштабов видимости.
  • для векторного слоя:

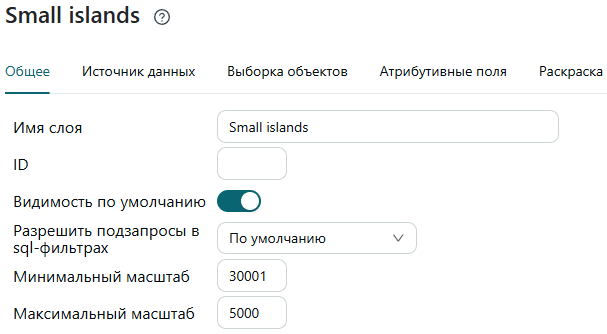

    • Общее (см. п. 4.6.7 );
      Основные параметры слоя: имя, идентификатор (номер) слоя, диапазон масштабов видимости - а также возможность исключить слой из сервиса и запретить подзапросы в SQL-фильтрах.

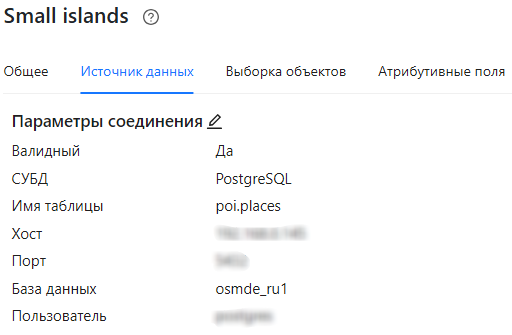

    • Источник данных (см. п. 4.6.8 );
      Параметры соединения с базой данных источника, формирование представлений на основе SQL-запросов (SQL-based view), указание таблицы-источника для редактирования, просмотр системных полей и системы координат слоя, просмотр схемы полей таблицы в БД, создание нового атрибутивного поля.
    • Выборка объектов (см. п. 4.6.9 );
      Настройка фильтрации и отображения объектов слоя, просмотр записей объектов в таблице, настройка временно́го слоя.

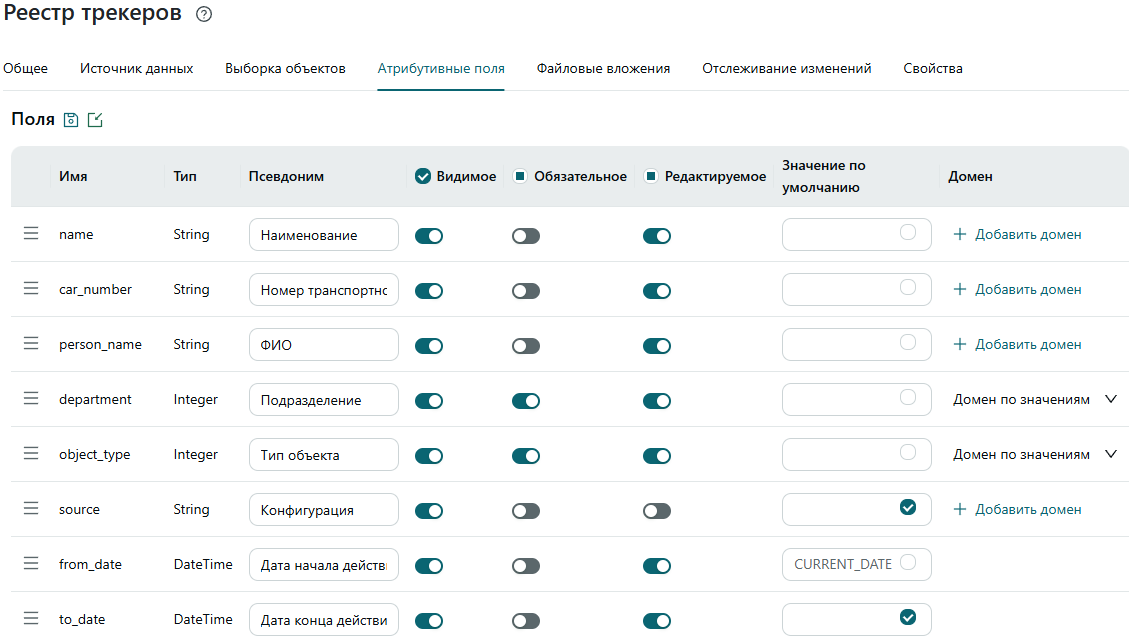

    • Атрибутивные поля (см. п. 4.6.10 );
      Список атрибутивных полей слоя и их настройки, добавление и удаление доменов, настройка подтипов.

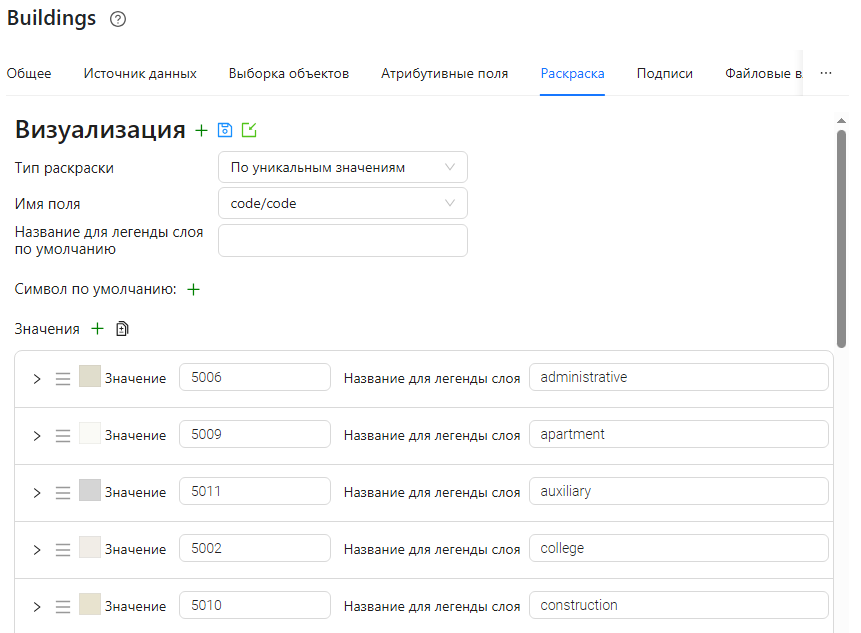

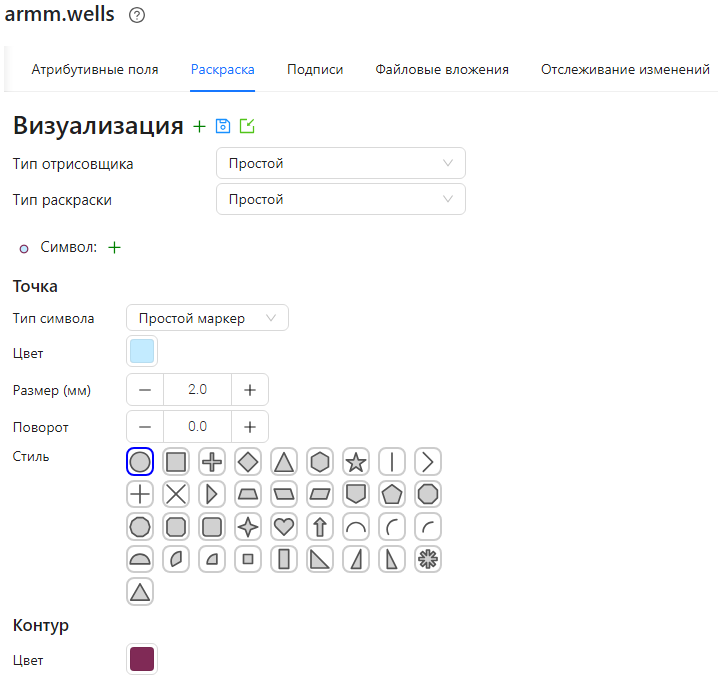

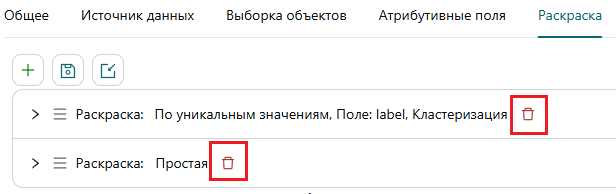

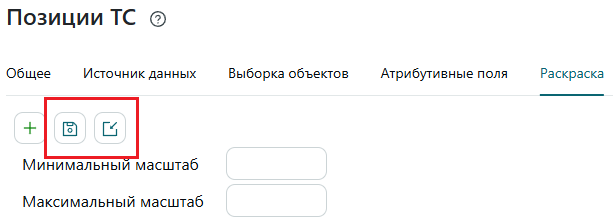

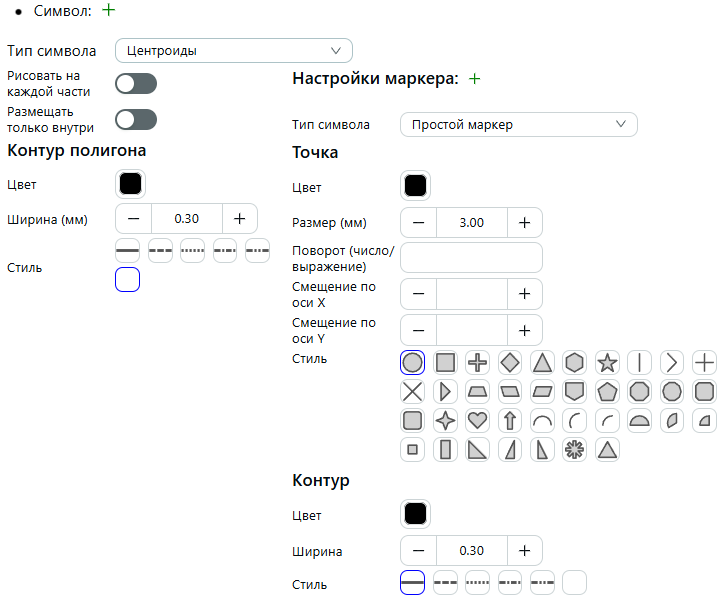

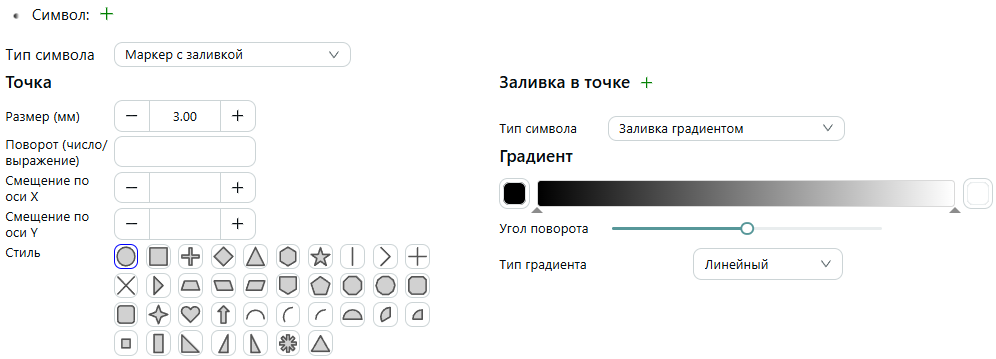

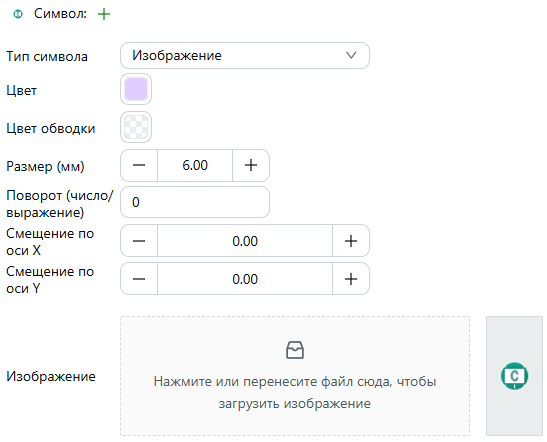

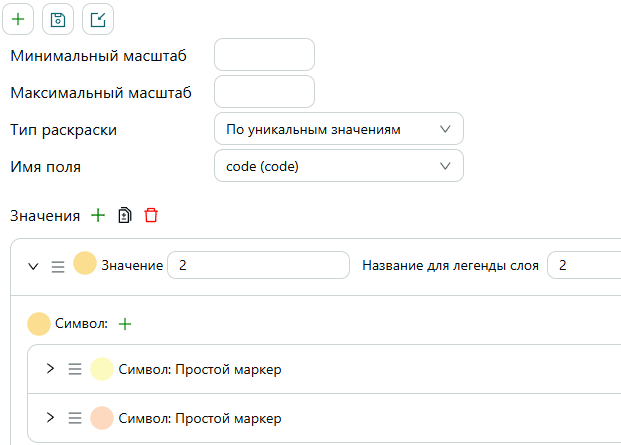

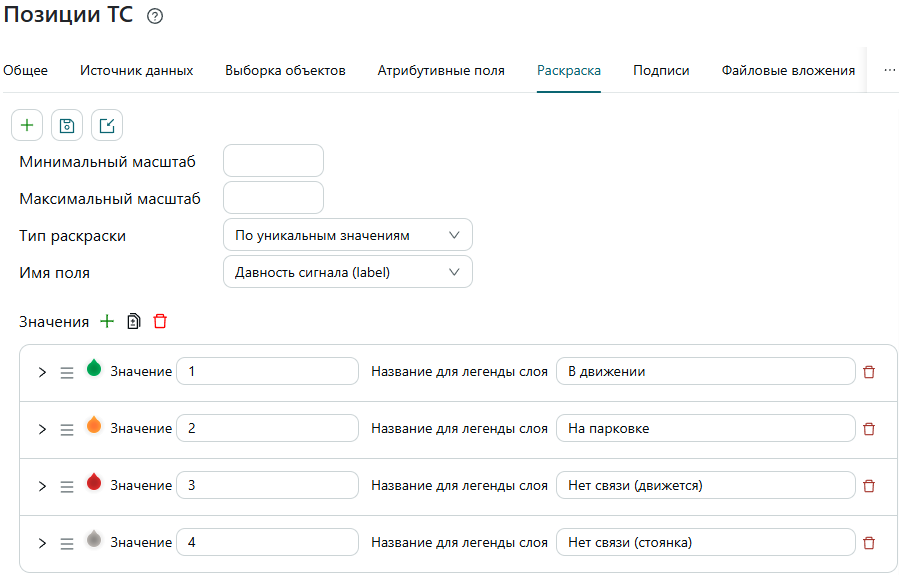

    • Раскраска (см. п. 4.6.11 );

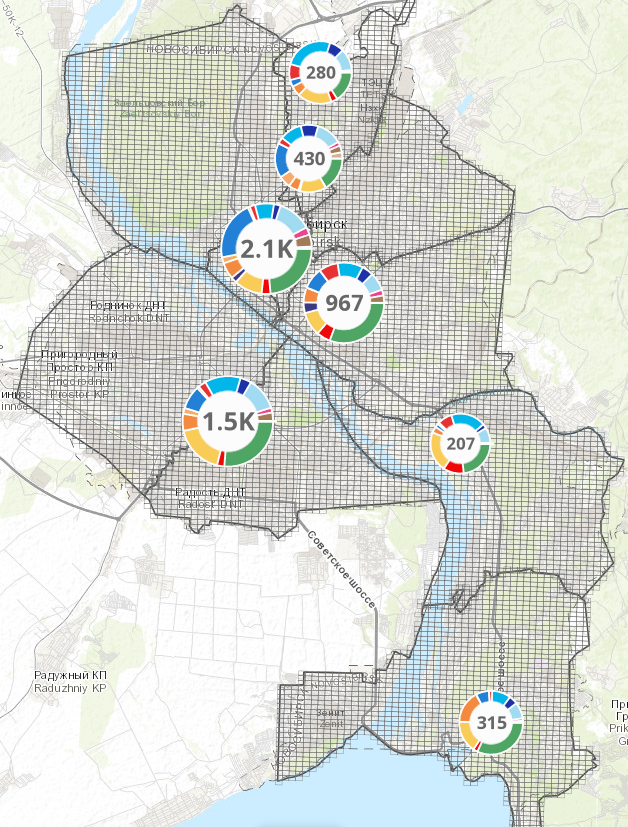

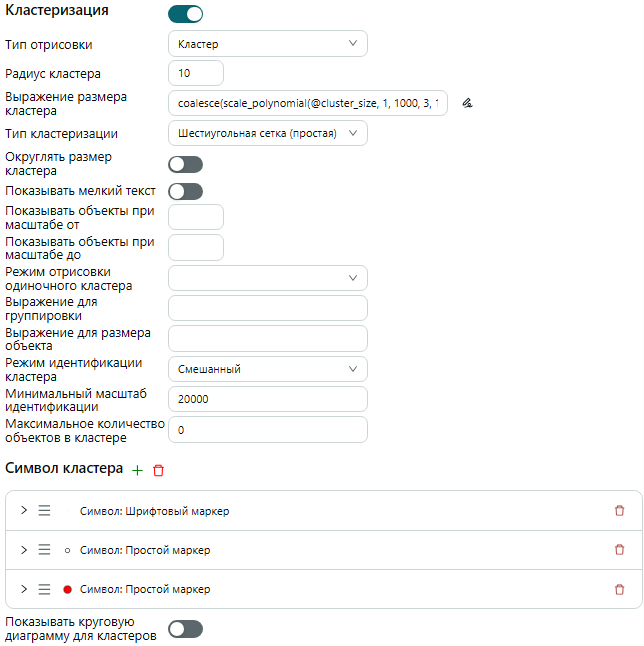

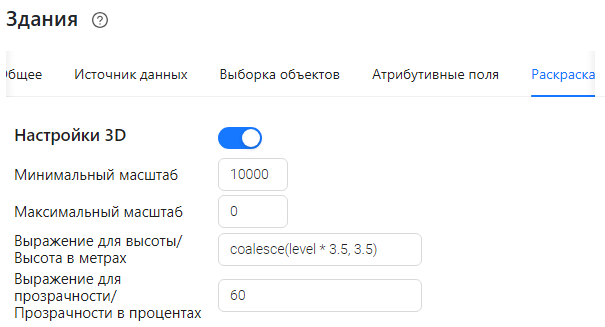

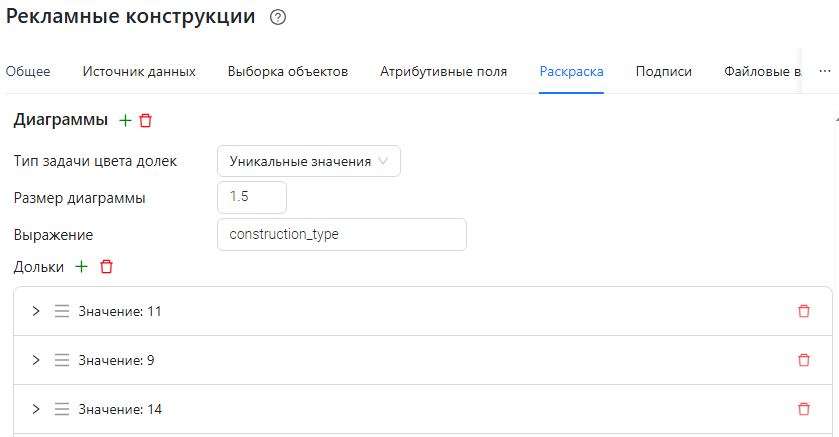

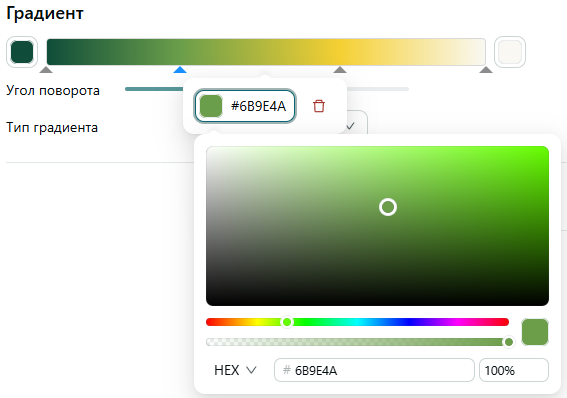

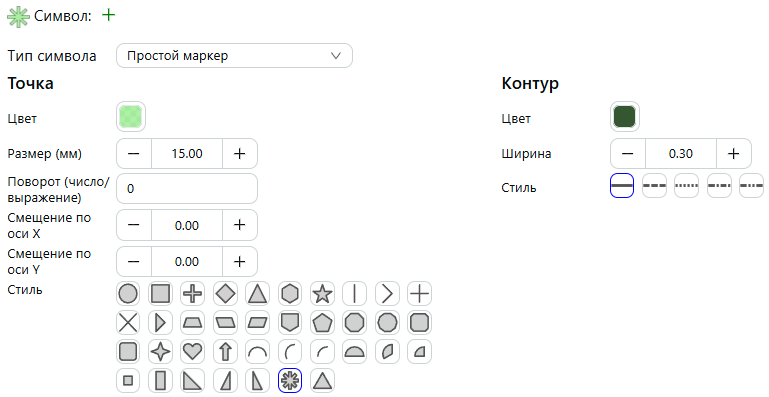

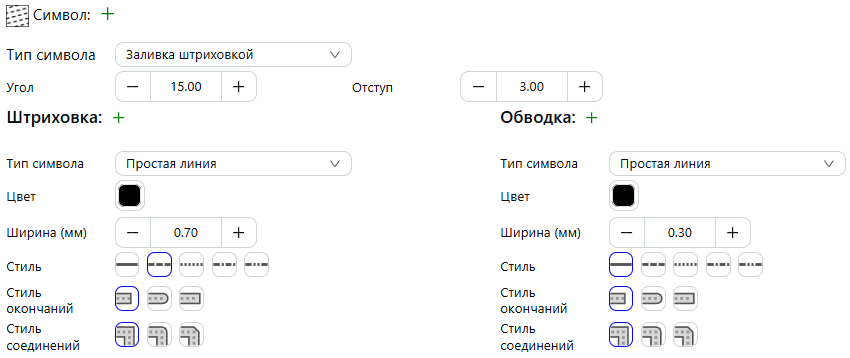

      Настройка символов объектов, настройка тепловой карты, кластеров, отображение псевдотрехмерных объектов в 2D режиме, присвоение высот двумерным объектам.

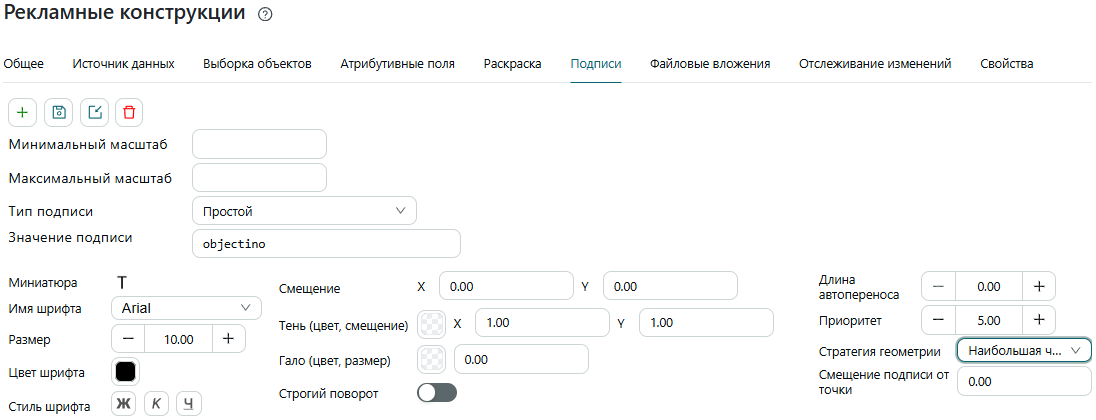

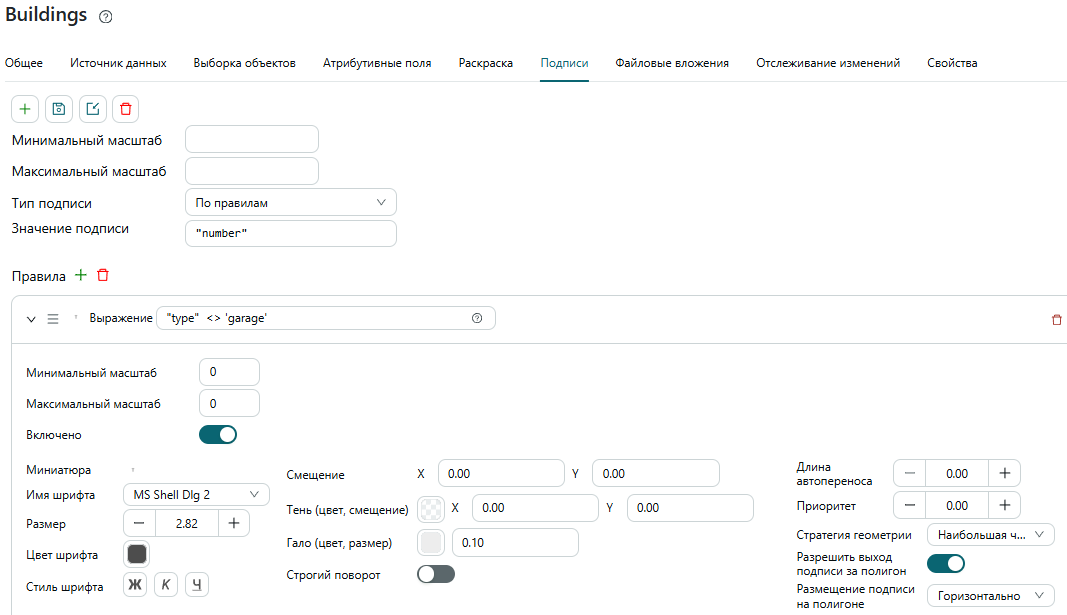

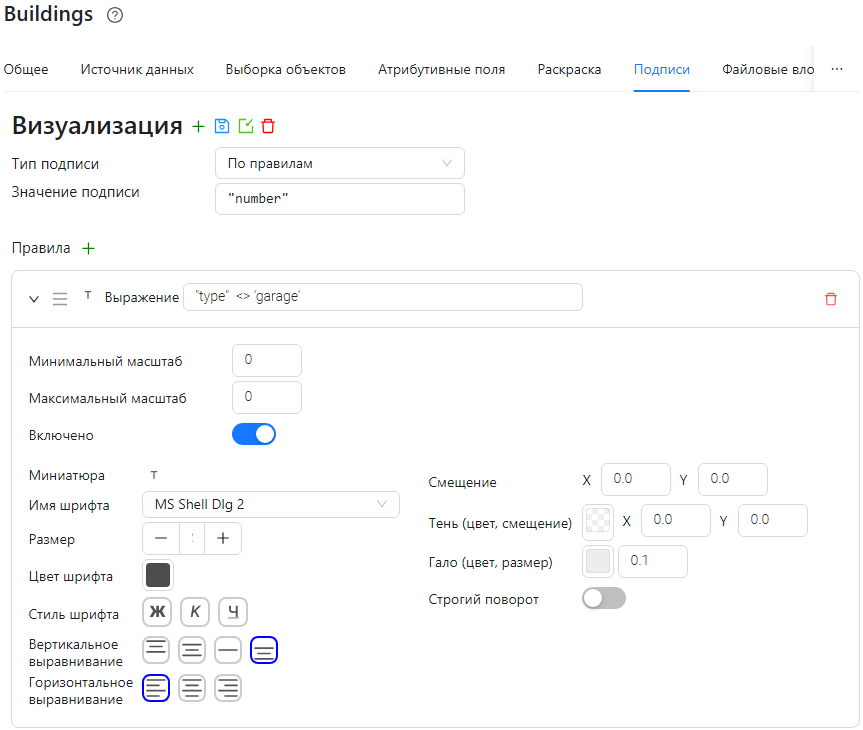

    • Подписи (см. п. 4.6.12 );

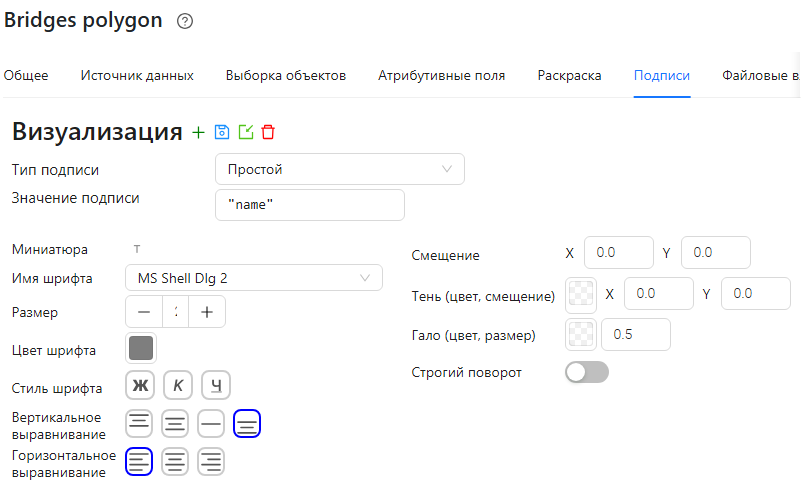

      Настройка подписей к объектам.
    • Файловые вложения (см. п. 4.6.13 );

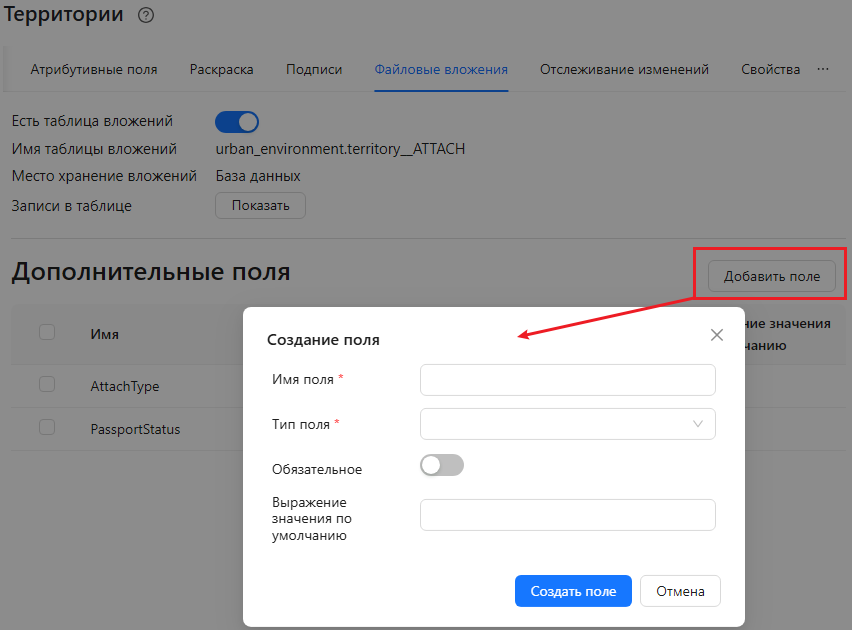

      Создание таблицы вложений, добавление дополнительных полей в таблицу вложений, просмотр записей таблицы вложений.

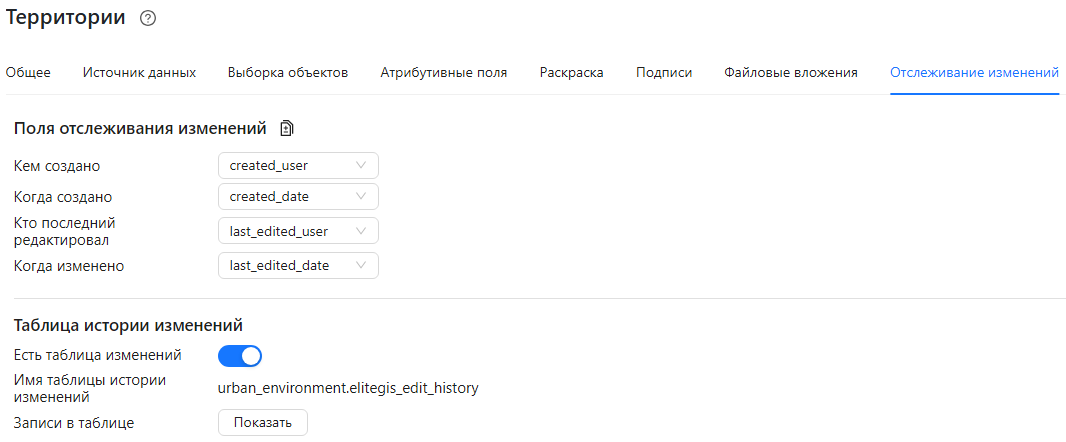

    • Отслеживание изменений (см. п. 4.6.14 );
      Настройка полей для отслеживания изменений, создание таблицы истории изменений, просмотр записей таблицы истории изменений.

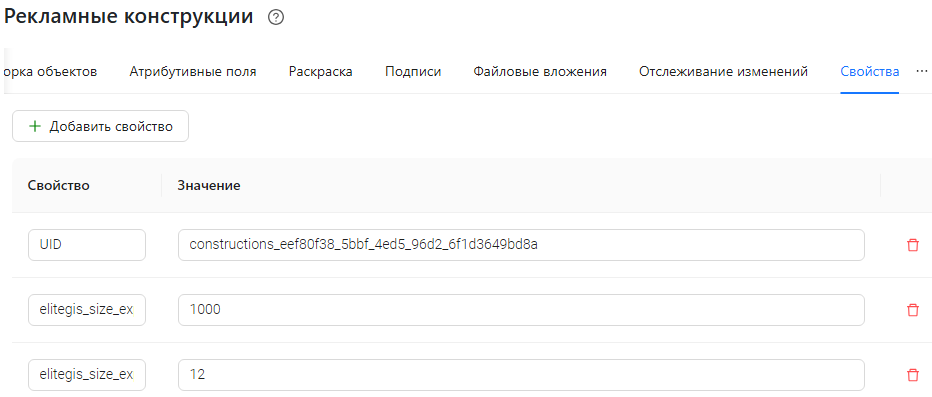

    • Свойства (см. п. 4.6.15 );
      Дополнительные кастомные свойства (переменные) слоя.
  • для табличного слоя:
    • Общее (см. п. 4.6.7 );
      Основные параметры слоя: имя, идентификатор (номер) слоя - а также возможность исключить слой из сервиса и запретить подзапросы в SQL-фильтрах.
    • Источник данных (см. п. 4.6.8 );
      Параметры соединения с базой данных источника, формирование представлений на основе SQL-запросов (SQL-based view), указание таблицы-источника для редактирования, просмотр системных полей, просмотр схемы полей таблицы в БД, создание нового атрибутивного поля.
    • Выборка объектов (см. п. 4.6.9 );
      Настройка фильтрации и отображения объектов слоя, просмотр записей объектов в таблице, настройка временно́го слоя.
    • Атрибутивные поля (см. п. 4.6.10 );
      Список атрибутивных полей слоя и их настройки, добавление и удаление доменов, настройка подтипов.
    • Файловые вложения (см. п. 4.6.13 );
      Создание таблицы вложений, добавление дополнительных полей в таблицу вложений, просмотр записей таблицы вложений.
      Вкладка скрыта для таблиц вложений, добавленных как слой.
    • Отслеживание изменений (см. п. 4.6.14 );
      Настройка полей для отслеживания изменений, создание таблицы истории изменений, просмотр записей таблицы истории изменений.
    • Свойства (см. п. 4.6.15 );
      Дополнительные кастомные свойства (переменные) слоя.
  • для растрового слоя:
    • Общее (см. п. 4.6.7 );
      Основные параметры слоя: имя, идентификатор (номер) слоя.
    • Источник данных (см. п. 4.6.8 );
      Параметры соединения с источником.
После внесения всех изменений сохраните проект, нажав на кнопку в панели инструментов сервиса в правом верхнем углу страницы.
Подготовленный проект сервиса можно просмотреть на интерактивной карте по кнопке   Предпросмотр , расположенной там же (см. подробнее о панели инструментов сервиса в п. 3.4 ).

Список слоев проекта

В левой части QGS-редактора расположен список слоев проекта. Слои расположены в иерархическом порядке, собранные в единую Карту .
В структуре слоев Карты могут присутствовать:
  • групповые слои, объединяющие другие групповые, векторные, табличные или растровые слои;
  • векторные слои различной геометрии - точки, мультиточки, линии, полигоны;
  • табличные слои;
  • растровые слои.
Каждый слой в иерархии помечен иконкой:
  • групповой слой;
  • точки;
  • линии;
  • полигоны;
  • таблица;
  • растровый слой;
  • векторный слой с потерянным источником (тип геометрии не определен).
При этом видимый на карте слой помечается иконкой , слой с отключенной видимостью - иконкой . Нажимая на иконку, вы можете включать или отключать видимость слоя проекта на интерактивной карте. Отключая видимость группового слоя, автоматически отключается видимость всех вложенных в него слоев.
Для Карты доступно контекстное меню по кнопке ⋮ (три вертикальные точки) справа, включающее в себя следующие действия (см. Рисунок 59 ):
  • Добавить слой :
    • Добавить слой объектов (см. подробнее пп. 4.6.1.2 - 4.6.1.4 );
      Вы можете добавить новый или существующий векторный или табличный слой в корневой уровень проекта.
    • Добавить групповой слой (см. подробнее п. 4.6.1.1 );
      Вы можете добавить новый групповой слой в корневой уровень проекта.
    • Импортировать слой из файла ;
      Слой со всеми настройками, в том числе и групповой слой с вложенными слоями, может быть импортирован из файла формата JSON.
      Файл формата JSON формируется при экспорте слоя в файл (см. команды контекстного меню слоя ниже).

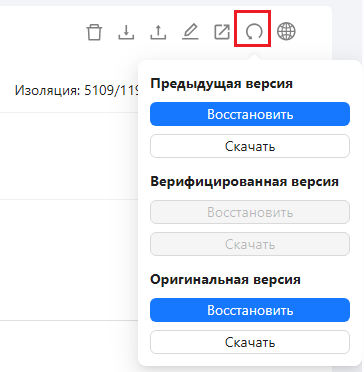

  • Сохранить как верифицированную версию (см. о версиях проекта в п. 4.6.16 ).
    Вы можете сохранить текущую версию проекта в папке картографического сервиса как верифицированную версию. Чтобы впоследствии восстановить эту версию проекта, воспользуйтесь инструментом панели сервиса Вернуться к версии проекта (см. п. 3.4 ).

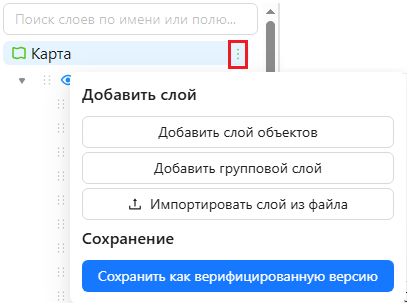

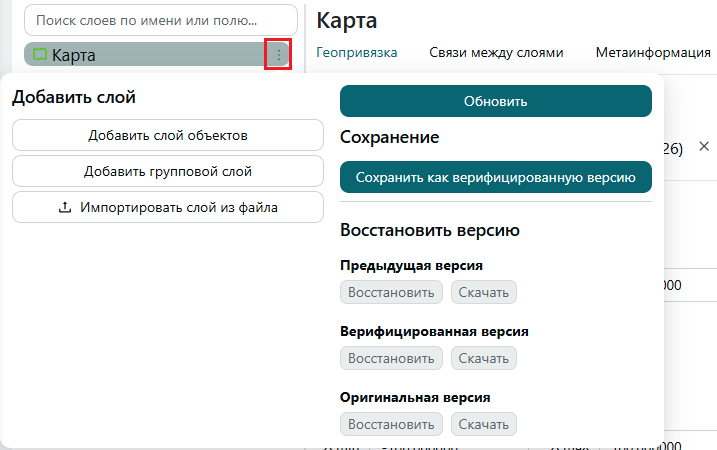

  • Рисунок 59 - Контекстное меню Карты
При наведении мыши на групповой слой в правой части строки слоя появляется кнопка + для добавления слоя в групповой (см. Рисунок 60 ):
  • Добавить слой объектов (см. подробнее пп. 4.6.1.2 - 4.6.1.4 );
    Вы можете добавить новый или существующий векторный или табличный слой в выбранный групповой слой.
  • Добавить групповой слой (см. подробнее п. 4.6.1.1 );
    Вы можете добавить новый групповой слой в выбранный.

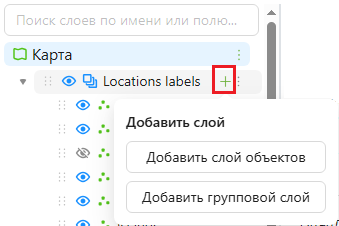

  • Рисунок 60 - Добавление слоя в групповой слой
При наведении мыши на слой (включая групповой) в правой части строки слоя появляется кнопка контекстного меню ⋮ (три вертикальные точки), включающего в себя следующие действия с выбранным слоем (см. Рисунок 61 ):
  • Клонировать слой - добавляется копия исходного слоя на том же уровне в иерархии слоев.
    Клонированный слой наследует все настройки символов, подписей и др. исходного слоя. Для группового слоя клонируется вся внутренняя структура слоев с их настройками.
    Обратите внимание, что клонирование возможно только для слоев, источником которых является таблица в СУБД PostgreSQL. В иных случаях команда контекстного меню будет не активна. При клонировании группового слоя слои с другими источниками клонированы не будут.
  • Экспортировать слой в файл - все настройки слоя экспортируются в файл формата JSON.
    Для группового слоя экспортируется также вся внутренняя структура слоев с их настройками.
    Обратите внимание, что экспорт настроек в файл возможен только для слоев, источником которых является таблица в СУБД PostgreSQL. В иных случаях команда контекстного меню будет не активна. При экспорте настроек группового слоя настройки слоев с другими источниками экспортированы не будут.
  • Удалить слой - выбранный слой или групповой слой исключается из структуры проекта.
    Обратите внимание, что источник данных при этом не удаляется.
Для слоя с потерянным источником команды контекстного меню Клонировать слой и Экспортировать слой в файл не доступны.

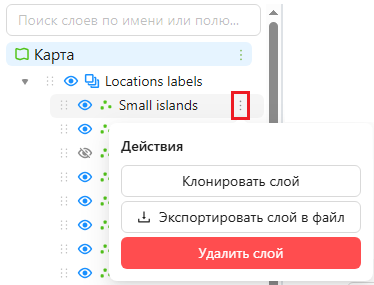

Рисунок 61 - Контекстное меню слоя
Порядок отображения слоев на карте определяется их положением в списке слоев. Вы можете изменить порядок следования и вложенности слоев в проекте. Удерживая ⋮⋮ в левой части строки слоя, перетащите выбранный слой в нужное место, в том числе внутрь группового слоя или вне его.
Чтобы развернуть групповой слой, нажмите , чтобы свернуть - , слева от имени группового слоя.
Чтобы найти нужный слой в списке, воспользуйтесь строкой поиска, расположенной в верхней части списка слоев (см. Рисунок 62 ). Можно искать по:
  • имени слоя (алиасу);
  • идентификатору слоя ( layer_Id );
  • имени источника слоя;
  • имени или алиасу атрибутивного поля слоя.
При этом по умолчанию поиск осуществляется по содержанию введенных в строку символов. Для поиска по точному совпадению введите перед поисковой строкой символов знак «равно» (=). Например, по строке 10 будут найдены все слои, в имени или алиасе которых есть это число, а также идентификаторы которых содержат такое число. А по строке =10 будет найден слой с идентификатором, равным 10.
В процессе ввода символов в строку поиска в списке ниже предлагаются на выбор подходящие слои, в том числе групповые. После выбора нужного слоя:
  • в списке слоев выбранный слой подсвечивается;
  • в правой части отображаются вкладки выбранного слоя.

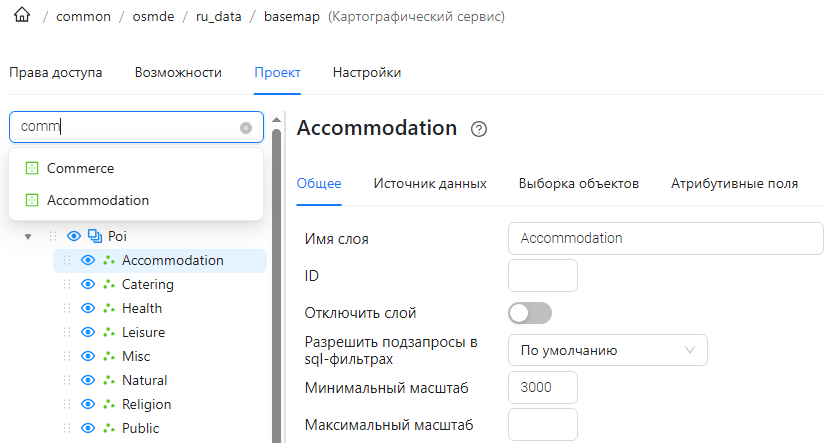

  • Рисунок 62 - Поиск слоя в списке

Создание нового группового слоя

Создать групповой слой вы можете как в корневом уровне проекта, так и в выбранном групповом слое.
Нажмите на кнопку Добавить групповой слой в контекстном меню Карты или меню выбранного группового слоя по кнопке + (см. п. 4.6.1 ).
В открывшемся окне укажите Имя слоя и нажмите Добавить слой . Групповой слой создан. Если добавление группового слоя не требуется, нажмите Отмена (см. Рисунок 63 ).
Обратите внимание, что Имя слоя для группового слоя впоследствии может быть изменено во вкладке Общее в правой части QGS-редактора (см. п. 4.6.6 ).
Рисунок 63 - Добавление нового группового слоя

Добавление слоя на основе новой таблицы из базы данных

Чтобы добавить в проект векторный или табличный слой на основе новой таблицы в базе данных, нажмите Добавить слой объектов в контекстном меню Карты или меню выбранного группового слоя по кнопке + (см. п. 4.6.1 ).
В открывшемся окне обязательно укажите следующие параметры (см. Рисунок 64 ):
  • Тип подключения - Таблица в БД ;
  • База данных - база данных, в которой будет создана таблица;
    Выберите нужную базу данных из выпадающего списка.
    Список баз данных формируется отдельно во вкладке Базы данных Глобальных настроек ГИС-сервера (см. Руководство администратора по установке и настройке ).
  • Создать новую таблицу - включено;
  • Метод создания таблицы - Вручную , На основе .shp‑файла , На основе .gpkg‑файла , На основе .fgdb‑файла ;
    Выберите способ создания таблицы.
  • Схема - системная схема базы данных для размещения новой таблицы;
    Для СУБД PostgreSQL, если схема не указана, таблица автоматически будет создана в схеме public.
    Если указано имя схемы, которой нет в выбранной базе данных, то вы можете создать эту схему, отметив опцию Создать новую схему в БД , расположенную в правой части поля ввода.
  • Имя таблицы - имя новой таблицы, без указания схемы;
    Параметр доступен при создании таблицы Вручную .
  • Имя OID поля - название поля с уникальными идентификаторами объектов;
    Параметр доступен при создании таблицы Вручную .
    По умолчанию - oid .
  • Тип геометрии - Нет , Точка , Мультиточка , Линия , Полигон ;
    Параметр доступен при создании таблицы Вручную .
    При выборе Нет будет создана непространственная таблица.
  • Имя поля геометрии ;
    Параметр доступен при создании таблицы Вручную , а также при выборе Типа геометрии .
    По умолчанию - geom .
  • Система координат ;
    Параметр доступен при создании таблицы Вручную , а также при выборе Типа геометрии .
    По умолчанию WGS 84 (EPSG: 4326) .
  • Файл ;
    Параметр доступен при создании таблицы На основе .shp‑файла , На основе .gpkg‑файла , На основе .fgdb‑файла .
    Нажмите Выбрать файл и в стандартном окне операционной системы выберите нужный. Выбранный файл отображается строчкой ниже.
    Обратите внимание, что данные на основе shapefile или File Geodatabase (.gdb) могут быть добавлены в виде ZIP-архива.
  • Имя таблицы в файле .
    Параметр доступен при создании таблицы На основе .shp‑файла , На основе .gpkg‑файла , На основе .fgdb‑файла .
    Введите имя таблицы для загрузки в выбранном файле.
Нажмите Ок . Слой без объектов создан. Если добавление слоя не нужно, нажмите Отмена .
Обратите внимание, что по умолчанию имя слоя совпадает с именем созданной таблицы. Впоследствии имя слоя может быть изменено во вкладке Общее в правой части QGS-редактора (см. п. 4.6.7 ).
При публикации картографических сервисов с векторными данными на основе таблиц в базе данных PostgreSQL убедитесь, что поле с геометрией (чаще всего, geom) содержит информацию о системе координат объектов. Иначе при запуске сервиса будет показана ошибка (статус сервиса Ошибка , см. п. 3.3 ).

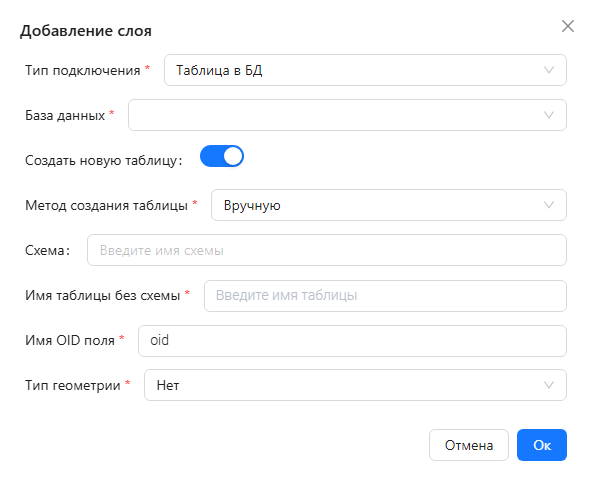

Рисунок 64 - Добавление слоя на основе новой таблицы из базы данных (с методом Вручную)

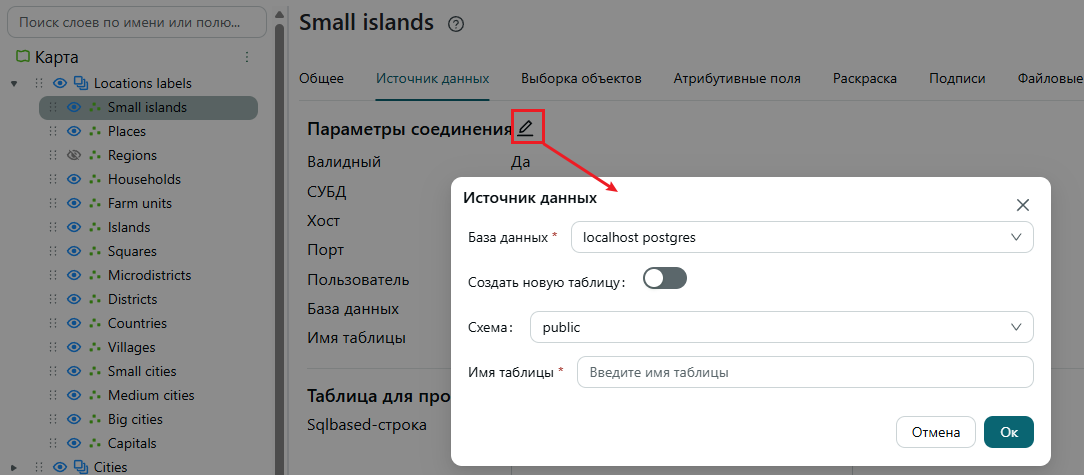

Добавление слоя на основе существующей таблицы в базе данных

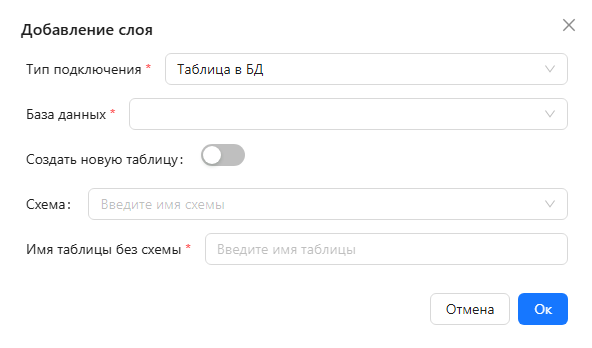

Чтобы добавить в проект векторный или табличный слой на основе существующей в базе данных таблицы, нажмите Добавить слой объектов в контекстном меню Карты или меню выбранного группового слоя по кнопке + (см. п. 4.6.1 ).
В открывшемся окне обязательно укажите следующие параметры (см. Рисунок 65 ):
  • Тип подключения - Таблица в БД ;
  • База данных - база данных, в которой находится искомая таблица;
    Выберите нужную базу данных из выпадающего списка.
    Список баз данных формируется отдельно во вкладке Базы данных Глобальных настроек ГИС-сервера (см. Руководство администратора по установке и настройке ).
  • Создать новую таблицу - отключено;
  • Схема - имя схемы в базе данных, если требуется;
  • Имя таблицы - имя существующей таблицы в выбранной схеме, без указания схемы.
Нажмите Ок . Слой на основе выбранной таблицы создан. Если добавление слоя не нужно, нажмите Отмена .
Обратите внимание, что по умолчанию имя слоя совпадает с именем выбранной таблицы. Впоследствии имя слоя может быть изменено во вкладке Общее в правой части QGS-редактора (см. п. 4.6.7 ).
При публикации картографических сервисов с векторными данными на основе таблиц в базе данных PostgreSQL убедитесь, что поле с геометрией (чаще всего, geom) содержит информацию о системе координат объектов. Иначе при запуске сервиса будет показана ошибка (статус сервиса Ошибка , см. п. 3.3 ).
Рисунок 65 - Добавление слоя на основе существующей таблицы в базе данных

Добавление слоя на основе существующей таблицы в файле GeoPackage

Чтобы добавить в проект векторный или табличный слой на основе существующей таблицы из файла GeoPackage, нажмите Добавить слой объектов в контекстном меню Карты или меню выбранного группового слоя по кнопке + (см. п. 4.6.1 ).
В открывшемся окне обязательно укажите следующие параметры (см. ):
  • Тип подключения - Файл .gpkg ;
  • Файл - размещение файла GPKG на ГИС-сервере;
    Выберите нужный файл GPKG из выпадающего списка. Выпадающий список формируется из всех файлов GPKG, расположенных в папке картографического сервиса, вкладка Проект которого открыта, или во вложенных папках.
    Предварительно загрузите ваш файл GeoPackage на ГИС-сервер в папку, где находится картографический сервис, или во вложенную папку по кнопке Добавить сервис из файла (см. п. 4.2.1 ).
  • Имя таблицы - имя таблицы из файла GPKG, на основе которой будет создан слой.
Нажмите Ок . Слой на основе выбранной таблицы создан. Если добавление слоя не нужно, нажмите Отмена .
Обратите внимание, что по умолчанию имя слоя совпадает с именем выбранной таблицы. Впоследствии имя слоя может быть изменено во вкладке Общее в правой части QGS-редактора (см. п. 4.6.7 ).
Рисунок 66 - Добавление слоя на основе существующей таблицы в файле GeoPackage

Карта. Геопривязка

Вкладка предназначена для управления отображением сторонних базовых карт в проекте, назначения системы координат, определения экстентов (начального и полного) проекта (см. Рисунок 67 ):
  • Выключать сторонние тайловые сервисы ;
    Опция применима, если ваш QGS-проект содержит сторонние тайловые сервисы (базовые карты).
    По умолчанию опция отключена, сторонние базовые карты отображаются в сервисе.
    Включите опцию, чтобы исключить сторонние базовые карты из сервиса.
  • Система координат - система координат проекта;
    Опция позволяет переопределить проекцию карты.
    Нажмите Добавить систему координат и в отдельном окне выберите нужную.
  • Начальный экстент - охват, с которым открывается интерактивная карта по умолчанию;
    Задайте X min, X max, Y min, Y max в единицах измерения выбранной выше системы координат.
  • Полный экстент - по умолчанию охват всех входящих в сервис слоев.
    Ограничьте полный экстент при необходимости, задав X min, X max, Y min, Y max в единицах измерения выбранной выше системы координат.

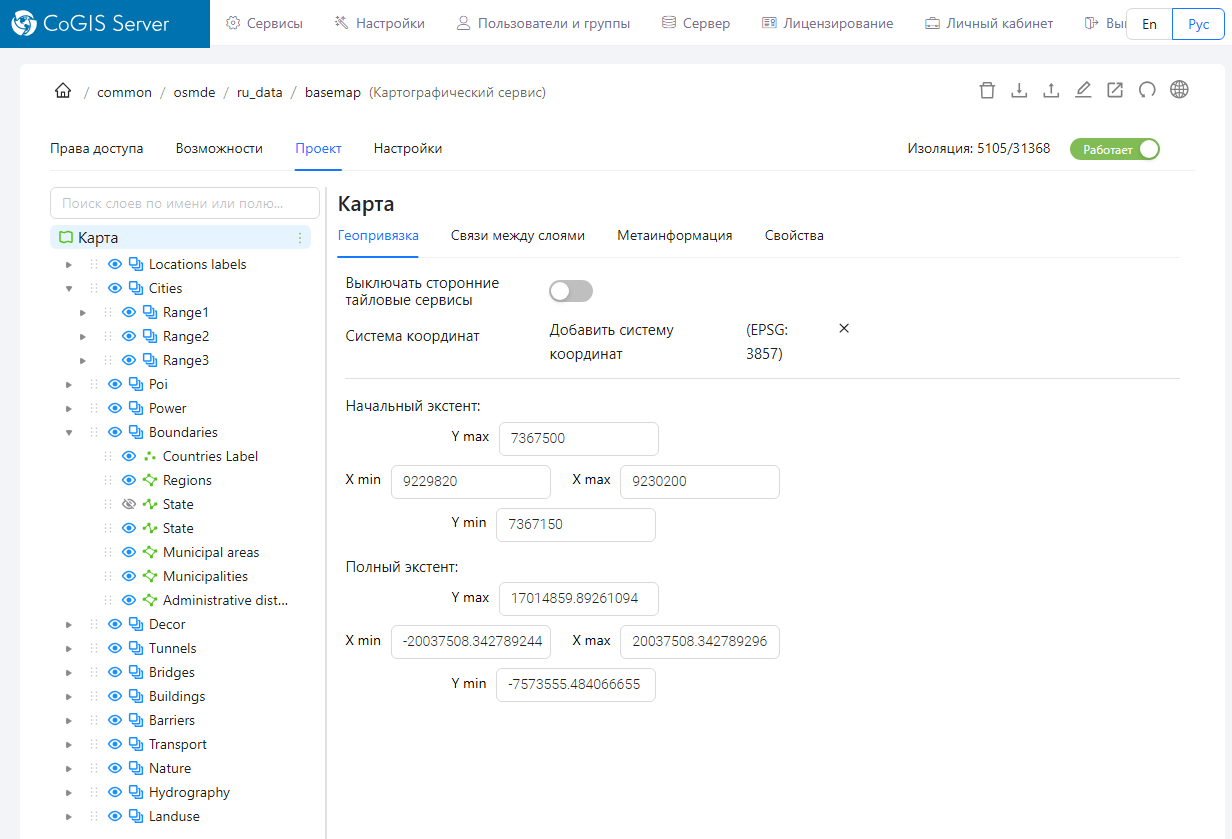

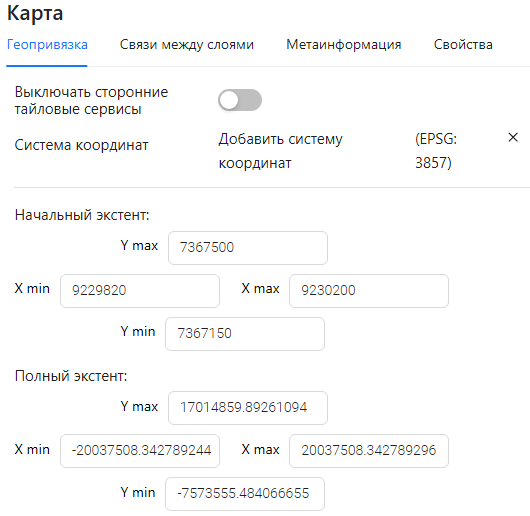

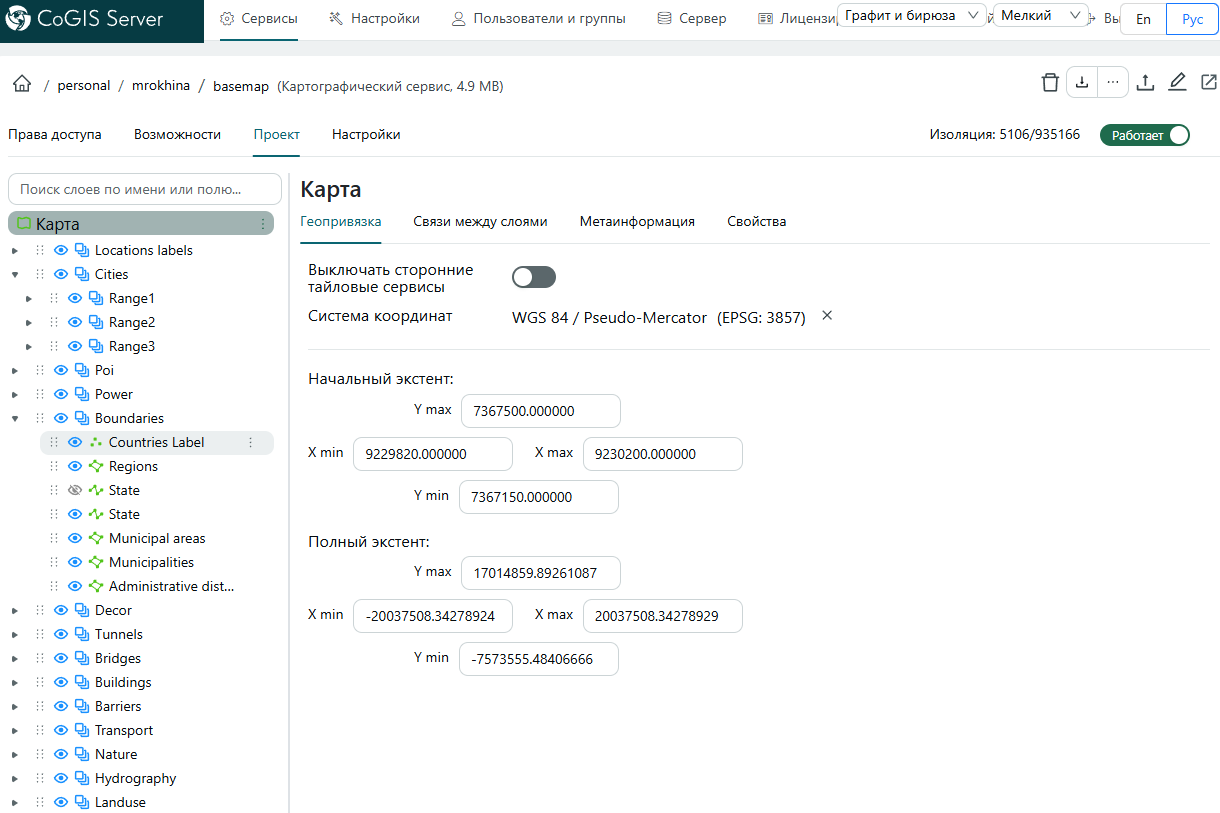

  • Рисунок 67 - Карта. Вкладка Геопривязка

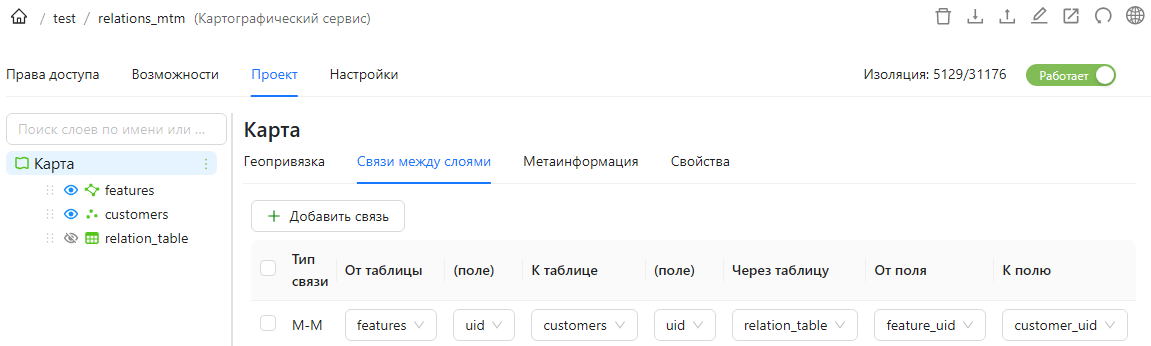

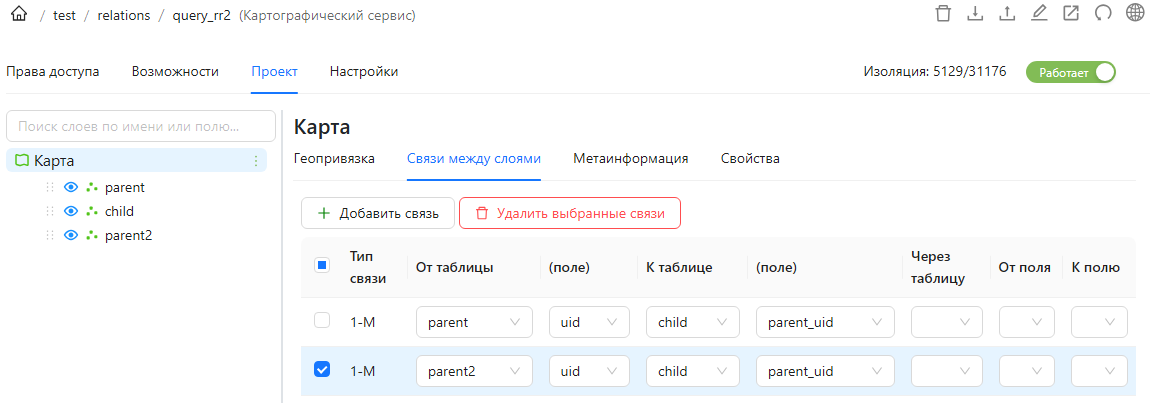

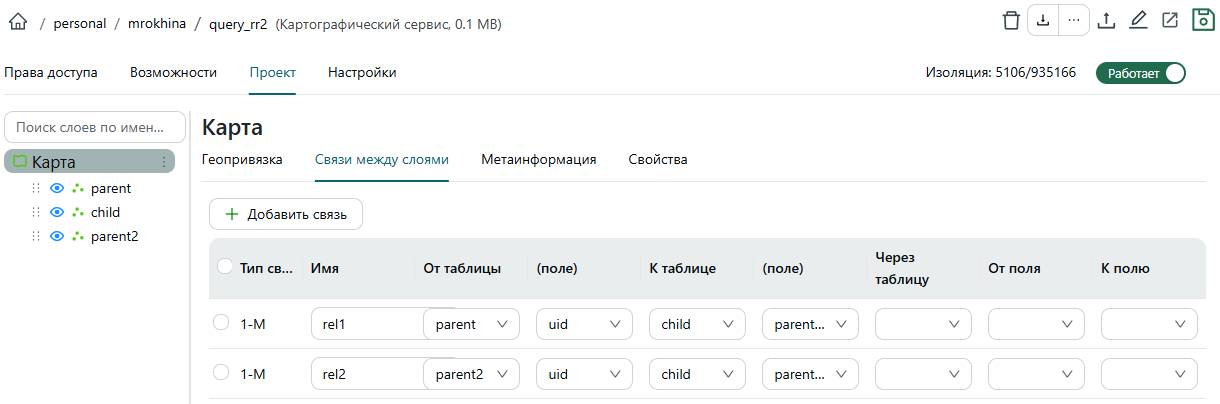

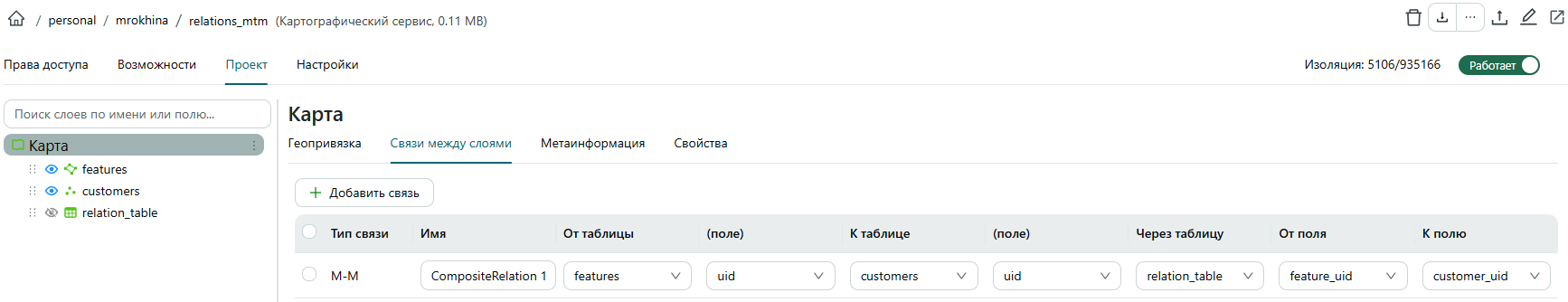

Карта. Связи между слоями

Вкладка предназначена для создания связей («один-ко-многим», «многие-ко-многим») между таблицами проекта.
Связь «один-ко-многим» означает, что одному объекту из первой таблицы соответствует несколько объектов из второй таблицы.
Связь «многие-ко-многим» означает, что одному объекту из первой таблицы соответствует несколько объектов из второй таблицы, и одному объекту из второй таблицы соответствует несколько объектов из первой таблицы.
При этом первая таблица (от которой строится связь) называется родительской, вторая таблица (к которой создается связь) - дочерней.
Перед созданием связи убедитесь, что таблицы, между которыми следует установить связь, добавлены к проекту.

Создание связи «один-ко-многим»

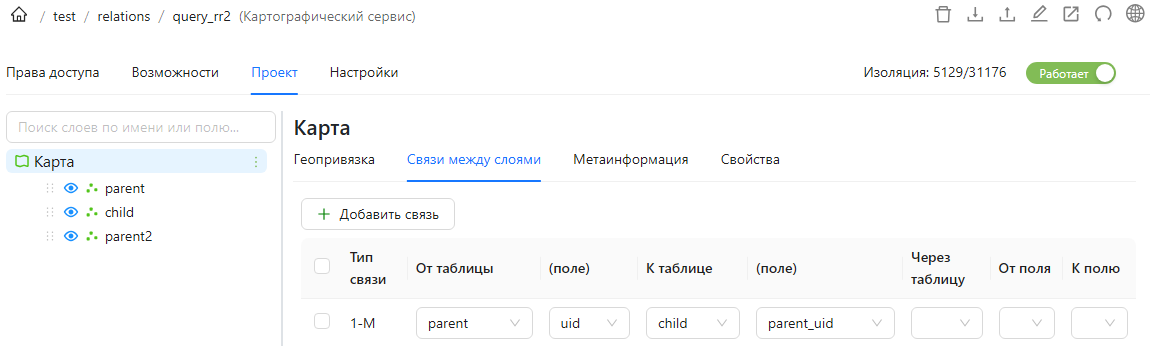

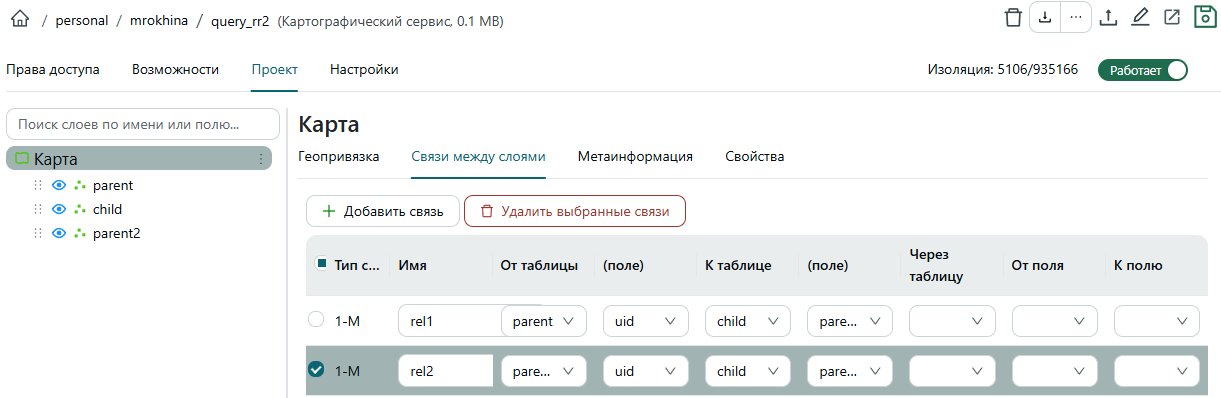

Чтобы создать связь «один-ко-многим», во вкладке Связи между слоями нажмите на кнопку + Добавить связь .
В добавленной строке таблицы отношений заполните следующие столбцы (см. Рисунок 68 ):
  • От таблицы и (поле) - выберите из выпадающего списка слоев проекта родительскую таблицу и ее ключевое атрибутивное поле с уникальными идентификаторами (первичными ключами);
  • К таблице и (поле) - выберите из выпадающего списка слоев проекта дочернюю таблицу и ее ключевое атрибутивное поле (внешними ключами);
    Внешние ключи могут быть не уникальны. Поле внешних ключей должно содержать значения поля первичных ключей.
  • Тип связи - определяется автоматически, по умолчанию 1-М .
Связь «один-ко-многим» создана. Можно создать несколько связей.
Рисунок 68 - Создание связи «один-ко-многим»

Создание связи «многие-ко-многим»

Связь «многие-ко-многим» от первой таблицы ко второй устанавливается через третью (промежуточную) таблицу. При этом создается связь «один-ко-многим» от первой таблицы к третьей, и создается связь «один-ко-многим» от второй таблицы к третьей.
Третья (промежуточная таблица) должна иметь атрибутивные поля (внешние ключи), содержащие значения ключевых атрибутивных полей (первичных ключей) соответственно первой и второй таблиц. Внешние ключи могут быть не уникальны. Дополнительно промежуточная таблица может иметь и другие атрибуты (атрибуты связи). Промежуточная таблица доступна для просмотра в интерактивной карте.
Чтобы создать связь «многие-ко-многим», во вкладке Связи между слоями нажмите на кнопку + Добавить связь .
В добавленной строке таблицы отношений заполните следующие столбцы (см. Рисунок 69 ):
  • От таблицы и (поле) - выберите из выпадающего списка слоев проекта родительскую таблицу и ее ключевое атрибутивное поле с уникальными идентификаторами (первичными ключами);
  • К таблице и (поле) - выберите из выпадающего списка слоев проекта дочернюю таблицу и ее ключевое атрибутивное поле с уникальными идентификаторами (первичными ключами);
  • Через таблицу - выберите из выпадающего списка слоев проекта промежуточную таблицу;
  • От поля - выберите из выпадающего списка атрибутивных полей промежуточной таблицы то, которое содержит внешние ключи для связи с родительской таблицей;
  • К полю - выберите из выпадающего списка атрибутивных полей промежуточной таблицы то, которое содержит внешние ключи для связи с дочерней таблицей;
  • Тип связи - при заполнении столбца Через таблицу тип связи автоматически определяется как М-М .
Связь «многие-ко-многим» создана. Можно создать несколько связей.
Рисунок 69 - Создание связи «многие-ко-многим»

Удаление связи

Чтобы удалить связь, выделите связь, установив в первом столбце таблицы, и нажмите кнопку Удалить выбранные связи , расположенную в верхней части таблицы отношений (см. Рисунок 70 ).
Рисунок 70 - Удаление связи

Карта. Метаинформация

Вкладка предназначена для хранения и редактирования метаданных проекта.
Вы можете указать следующую информацию (см. Рисунок 71 ):
  • Заголовок ,
  • Автор ,
  • Тема ,
  • Категория ,
  • Комментарий ,
  • Ключевые слова ,
  • Описание ,
  • Авторское право ,
  • Описание сервиса .
  • Рисунок 71 - Карта. Вкладка Метаинформация

Карта. Свойства

Вкладка предназначена для управления конфигурационными параметрами проекта, позволяет задавать проекту дополнительные переменные, которые используются ГИС-сервером.
Переменные задаются в виде пары «свойство-значение».
Нажмите на кнопку + Добавить свойство . Впишите свойство (переменную) и ее значение в соответственные колонки (см. Рисунок 72 ).
Свойство добавлено. Можно добавить несколько свойств.
Чтобы удалить свойство, нажмите в строке выбранного свойства .
Рисунок 72 - Карта. Вкладка Свойства

Групповой слой. Общее

Вкладка содержит основные параметры группового слоя (см. Рисунок 73 ):
  • Имя слоя ;
  • ID - число, уникальный идентификатор слоя в рамках проекта;
  • Минимальный масштаб (мелкий) и Максимальный масштаб (крупный) - числа, задают диапазон видимости слоев, вложенных в выбранный групповой слой.
    Вне указанного диапазона слои, вложенные в групповой, не будут видны на карте.
  • Рисунок 73 - Групповой слой. Вкладка Общее

Слой. Общее

Вкладка содержит основные параметры слоя (см. Рисунок 74 ):
  • Имя слоя ;
  • ID - число, уникальный идентификатор слоя в рамках проекта;
  • Отключить слой ;
    Опция применима только к векторным и табличным слоям. Позволяет исключить выбранный слой из проекта без его удаления.
    По умолчанию опция отключена.
    Опция может использоваться, например, для таблиц-справочников. При исключении справочника связанные значения на основе этого справочника остаются.
  • Разрешить подзапросы в sql-фильтрах - По умолчанию , Разрешить , Запретить ;
    Опция применима только к векторным и табличным слоям. Позволяет разрешить или запретить использование подзапросов (вложенных запросов SELECT внутри SQL-фильтра) в SQL-фильтрах для отдельного слоя.
    При выборе По умолчанию используется аналогичная опция в Глобальных настройках ГИС-сервера в разделе Веб-доступ вкладки Главное (см. Руководство администратора по установке и настройке ).
    Обратите внимание, что опция не учитывается, если в Глобальных настройках ГИС-сервера для аналогичной опции выбрано Запрещены полностью .
  • Минимальный масштаб (мелкий) и Максимальный масштаб (крупный) - числа, задают диапазон видимости слоя.
    Вне указанного диапазона слой не отображается на карте.
  • Рисунок 74 - Слой. Вкладка Общее

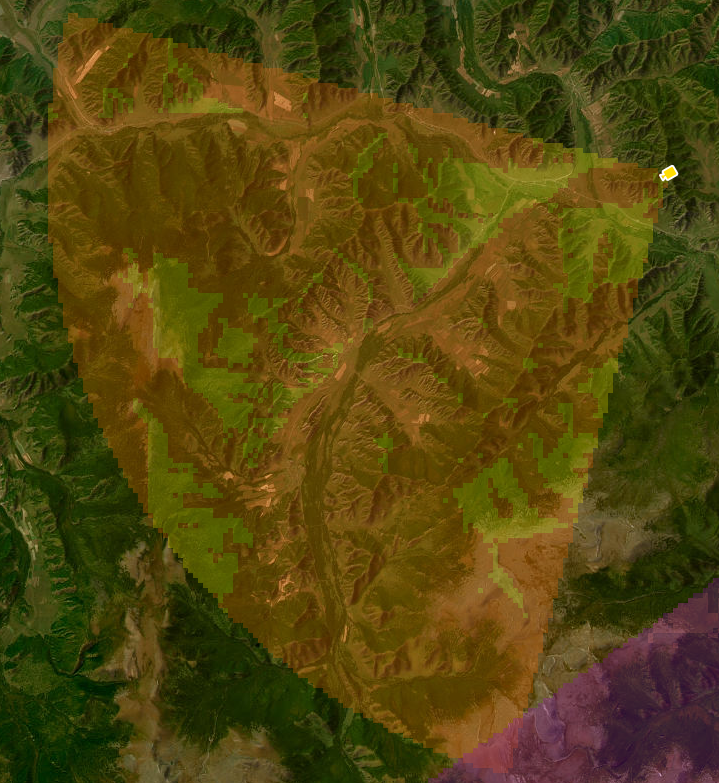

В разделе Настройки слоя маски вы можете настроить обрезку всех слоев картографического сервиса специальным слоем, являющимся маской. Маска может быть любого типа (точечная, линейная, полигональная). При этом учитываются размеры символа объекта в текущем масштабе. Маской может являться любой из слоев картографического проекта, в том числе групповой.
Из слоя-маски и слоев картографического сервиса формируются растры Premultiplied RGBA. Значения выбранного канала растра на основе слоя-маски умножаются на значения канала прозрачности (A-канала) растра на основе карты. В итоге формируется итоговое изображение карты.
Задайте параметры маски (см. Рисунок 75 ):
  • Использовать слой как маску - по умолчанию отключено;
    Включите опцию, чтобы определить выбранный слой как маску.
  • Какой канал накладывать как маску - A (прозрачность) , R (красный) , G (зелёный) , B (синий) ;
    Выберите канал растра на основе слоя-маски, значения которого будут использоваться для формирования итогового изображения карты. В большинстве случаев используется А (прозрачность) .
  • Использовать инвертирование маски - по умолчанию отключено, значения выбранного канала растра на основе слоя-маски используются, как есть (итоговое изображение карты будет включать только содержимое внутри границ объектов маски);
    Включите опцию, чтобы использовать инвертированные значения выбранного канала. Т. е. итоговое изображение карты будет включать только содержимое за границами объектов маски.
  • Отображать слой в проекте - по умолчанию отключено, слой-маска не используется как слой объектов карты;
    Включите опцию, чтобы выбранный слой-маска использовался и в карте.
  • Обрезка по групповому слою - по умолчанию отключено, как маска используется только выбранный слой.
    При необходимости включите опцию. В таком случае если выбранный слой находится в групповом, то в качестве маски будут использованы все слои, входящие в этот групповой слой.
Обратите внимание, что только один слой картографического сервиса (проекта) можно определить как маску.
Рисунок 75 - Слой. Вкладка Общее. Настройки слоя маски

Слой. Источник данных

Вкладка содержит информацию об источнике слоя:
  • Параметры соединения с базой данных источника;
  • Таблица для просмотра объектов (SQL-based view);
  • Таблица для редактирования - таблица-источник представления (SQL-view) для редактирования;
  • Системные поля и система координат слоя;
  • Схема таблицы в БД .

Параметры соединения. Источник из базы данных

В данном разделе отображаются параметры соединения с базой данных, где находится источник слоя (см. Рисунок 76 ):
  • Валидный - статус подключения к источнику данных;
    Для слоя с потерянным источником в данном параметре отображается Нет .
    Обратите внимание, что для представления на основе SQL-запроса (SQL-based view), созданного через виртуальный слой, в данном параметре также отображается Нет , но при этом слой корректен.
  • СУБД - тип базы данных источника;
  • Имя таблицы - имя таблицы-источника в указанной базе данных;
    Имя отображается вместе со схемой (при наличии).
  • Хост - IP-адрес базы данных;
  • Порт - порт, по которому осуществляется подключение к базе данных;
  • База данных - название базы данных;
    Отображается то название, которое задано при создании подключения к базе (см. вкладку Базы данных Глобальных настроек ГИС-сервера - см. Руководство администратора по установке и настройке ).
  • Пользователь - имя пользователя, с которым осуществляется подключение к базе.
Обратите внимание, что для слоев с потерянным источником параметры подключения неизвестны.
Рисунок 76 - Слой. Вкладка Источник данных. Параметры соединения для источника из базы данных

Параметры соединения. Источник из GeoPackage

В данном разделе отображаются параметры соединения с файлом GeoPackage (GPKG), где находится источник слоя (см. Рисунок 77 ):
  • Валидный - статус подключения к источнику данных;
    Для слоя с потерянным источником в данном параметре отображается Нет .
  • СУБД - SQLite - тип базы данных источника;
  • Путь до файла Только для чтения - полный локальный путь до файла GeoPackage на ГИС-сервере.
Обратите внимание, что для слоев с потерянным источником параметры подключения неизвестны.

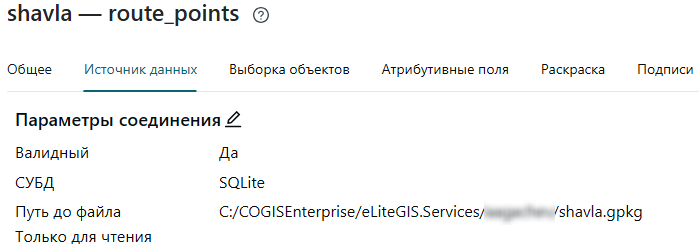

Рисунок 77 - Слой. Вкладка Источник данных. Параметры соединения для источника из файла GPKG

Параметры соединения. Источник растрового слоя

В данном разделе отображаются параметры соединения к источнику растрового слоя на основе файла, расположенного на ГИС-сервере (см. Рисунок 78 ):
  • Валидный - статус подключения к источнику данных;
    Для слоя с потерянным источником в данном параметре отображается Нет .
  • Путь до файла растра - путь до растра-источника растрового слоя на ГИС-сервере.
Обратите внимание, что для слоев с потерянным источником параметры подключения неизвестны.
Рисунок 78 - Слой. Вкладка Источник данных. Параметры соединения для источника растрового слоя

Параметры соединения. Смена источника данных слоя

Для векторных и табличных слоев вы можете изменить источник слоя. Нажмите кнопку   Изменить источник данных , расположенную справа от заголовка раздела Параметры соединения .
В открывшемся окне задайте параметры другого источника или создайте новую таблицу-источник для слоя (см. Рисунок 79 ). Выбрать или создать новый источник для слоя можно только в одной из подключенных баз данных. Параметры аналогичны тем, которые задаются при добавлении слоя с источником из базы данных (см. подробнее пп. 4.6.1.2 , 4.6.1.3 ).
После заполнения параметров нажмите Ок . Источник слоя изменен. Если смена источника не требуется, нажмите Отмена .
При публикации картографических сервисов с векторными данными на основе таблиц в базе данных PostgreSQL убедитесь, что поле с геометрией (чаще всего, geom) содержит информацию о системе координат объектов. Иначе при запуске сервиса будет показана ошибка (статус сервиса Ошибка , см. п. 3.3 ).

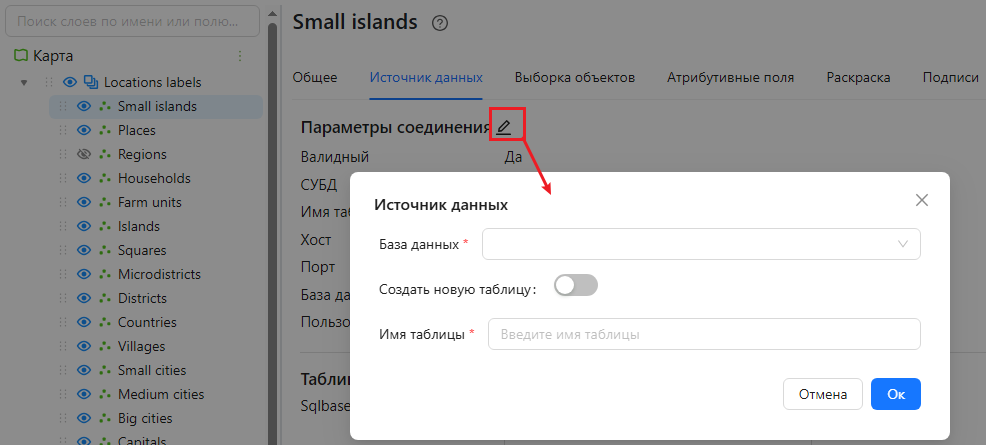

Рисунок 79 - Слой. Вкладка Источник данных. Смена источника данных слоя

Таблица для просмотра объектов

Раздел доступен только для источников векторных и табличных слоев.
В данном разделе вы можете создать слой-представление на основе SQL-запроса (SQL-based view).
Задайте в параметре Sqlbased-строка SQL-выражение к источнику слоя, на основе которого сформируется итоговый набор данных (см. Рисунок 80 ). Можно использовать макросы в фигурных скобках.

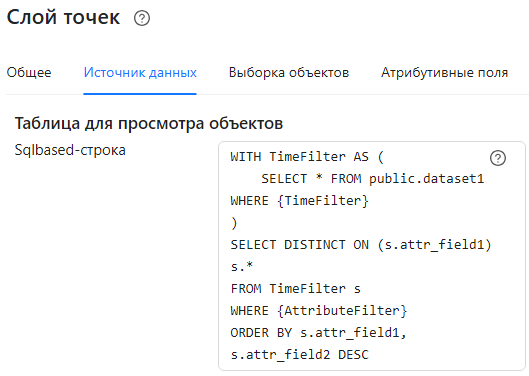

Рисунок 80 - Слой. Вкладка Источник данных. Таблица для просмотра объектов
Вы можете проверить корректность заданного SQL-выражения по кнопке , расположенной (см. Рисунок 81 ):
  • в многострочном текстовом поле параметра Sqlbased-строка ;
  • справа от имени слоя в верхней части QGS-редактора.
Если SQL-выражение верно, то кнопка сменится меткой . При наличии ошибок - меткой . При наведении на метку с ошибкой вы увидите текст ошибки.

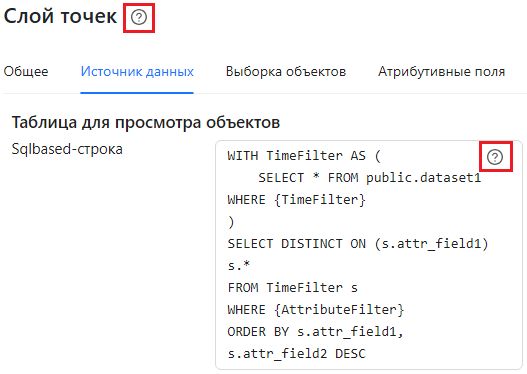

Рисунок 81 - Слой. Вкладка Источник данных. Проверка корректности SQL-выражения

Таблица для редактирования

Раздел доступен только для источников векторных и табличных слоев.
Если выбранный слой является представлением (SQL-view), такой слой нельзя редактировать. В данном разделе вы можете указать таблицу-источник, на основе которого было создано представление (SQL-view). В таком случае при редактировании слоя-представления редактироваться будет указанная таблица-источник и только те атрибутивные поля, которые есть в таблице-источнике.
Для таблицы-источника вы можете задать следующие параметры (см. Рисунок 82 ):
  • Таблица источник - имя таблицы-источника с указанием схемы (если требуется);
  • Oid поле источника - атрибутивное поле таблицы-источника с уникальными идентификаторами объектов;
  • Поле геометрии источника - атрибутивное поле таблицы-источника, в котором записана геометрия объекта;
  • Тип геометрии источника - Нет (таблица), Точка , Мультиточка , Линия , Полигон ;
  • Система координат источника .

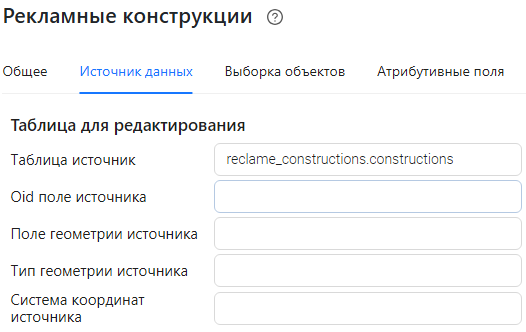

  • Рисунок 82 - Слой. Вкладка Источник данных. Таблица для редактирования

Системные поля и система координат

Раздел доступен только для источников векторных и табличных слоев.
В данном разделе отображается информация о геометрии слоя (см. Рисунок 83 ):
  • Object ID (primary key) - поле с уникальными идентификаторами строк;
  • Глобальный UID - поле с уникальными идентификаторами объектов (поле GUID) (при наличии);
  • Поле геометрии , Тип геометрии - Точка , Мультиточка , Линия , Полигон ;
    Только для векторных слоев.
  • Есть Z координата , Есть M координата ;
    Только для векторных слоев.
  • Система координат слоя.
    Только для векторных слоев.

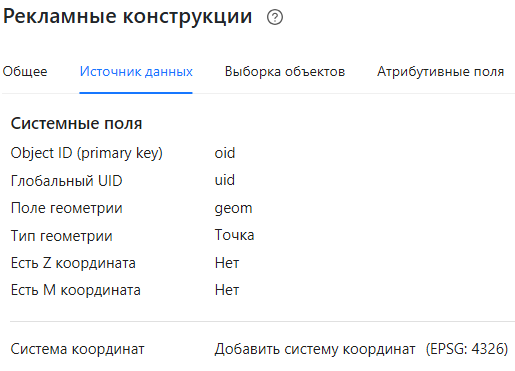

  • Рисунок 83 - Слой. Вкладка Источник данных. Системные поля и система координат

Схема таблицы в БД. Добавление атрибутивного поля

Раздел доступен только для источников векторных и табличных слоев.
В данном разделе представлена схема атрибутивных полей источника в виде таблицы со следующими столбцами (см. Рисунок 84 ):
  • Имя поля;
  • Тип поля;
  • Обязательность (допустимость пустых значений);
  • Длина - для текстовых полей, максимальное количество символов;
  • Выражение значения по умолчанию - SQL-выражение, заданное на уровне базы данных, в результате которого вычисляется значение по умолчанию для поля.
В этом же разделе вы можете добавить новое атрибутивное поле.
Нажмите кнопку Добавить поле и в отдельном окне задайте параметры поля (см. Рисунок 85 ). Нажмите Создать поле и новое атрибутивное поле добавится к схеме источника.
Обратите внимание, что при добавлении поля не требуется сохранение проекта. Поле создается сразу после нажатия на кнопку Создать поле .
Если новое поле добавлять не нужно, нажмите Отмена .
Обратите внимание, что новое атрибутивное поле добавляется к источнику данных сразу, без необходимости сохранения проекта.

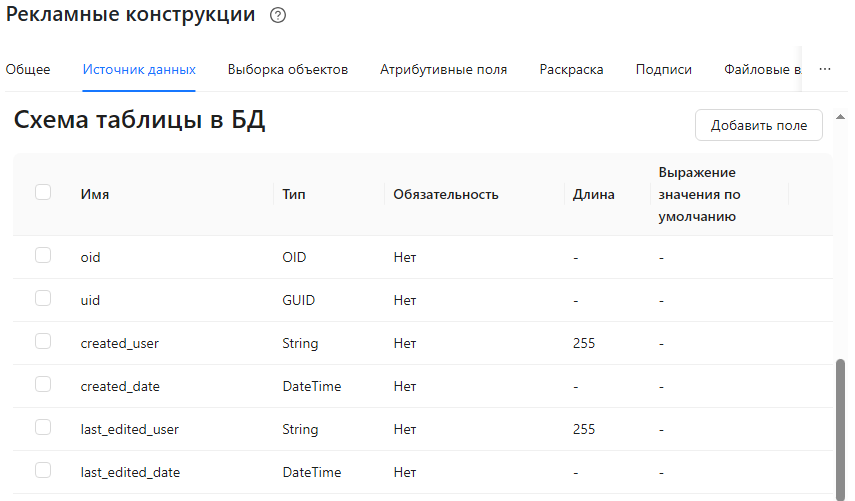

Рисунок 84 - Слой. Вкладка Источник данных. Схема таблицы в БД

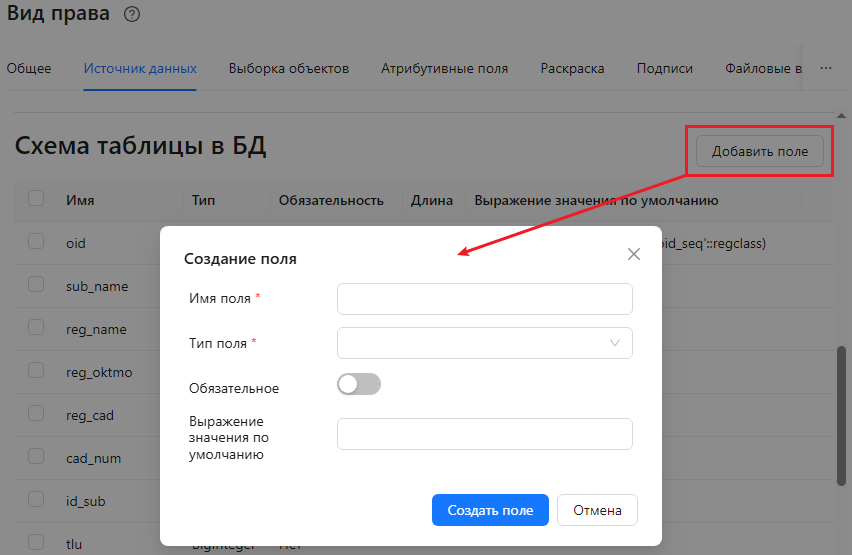

Рисунок 85 - Слой. Вкладка Источник данных. Добавление нового атрибутивного поля

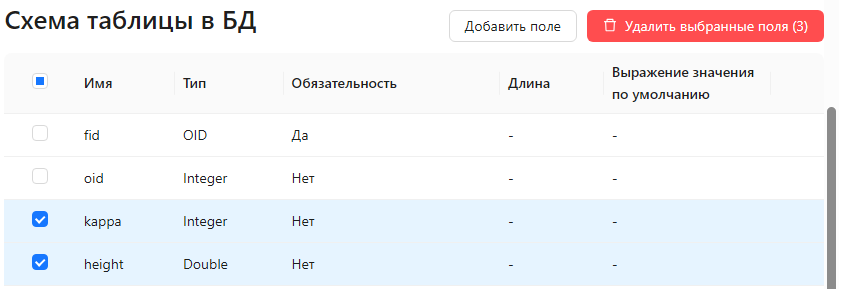

Схема таблицы в БД. Удаление атрибутивных полей

Если требуется удалить атрибутивные поля из схемы полей таблицы, выделите нужные поля в списке слева от имени поля.
Нажмите появившуюся красную кнопку Удалить выбранные поля в верхней правой части раздела (см. Рисунок 86 ). В скобках названия кнопки указано количество удаляемых полей. Поля удалены.
Обратите внимание, что атрибутивное поле удаляется сразу, без необходимости сохранения проекта.
Рисунок 86 - Удаление полей из схемы

Слой. Выборка объектов

Вкладка доступна только для векторных и табличных слоев.
Вкладка предназначена для настройки фильтрации и отображения объектов слоя.
Задайте следующие параметры (см. Рисунок 87 ):
  • Фильтр - SQL-выражение фильтра;
    SQL-выражение задается по правилам базы данных источника. Для SQL-выражения можно использовать макросы (см. Руководство по созданию картографических приложений ).
    Для PostgreSQL имена полей указываются в двойных кавычках, текстовые значения - в одинарных.
    Например, "category" != 'type1' .
  • Шаблон названия объекта (выражение) - выражение для формирования отображаемого имени (DisplayExpression) объекта;
  • Сортировка объектов по умолчанию - имя атрибутивного поля для сортировки объектов слоя;
    Дополнительно можно указать порядок сортировки - по возрастанию ( ASC ) или убыванию ( DESC ).
    Например, name DESC .
  • Замена полей для сортировки при выдаче - соответствие полей для случая, когда на поле для сортировки наложен домен или справочник предопределенных значений и источник имеет дополнительное атрибутивное поле, содержащее расшифровки (значения) кодов домена;
    Нажмите + Добавить отношение и укажите пару «поле с кодами = поле со значениями кодов». В таком случае при сортировке по полю с кодами для пользователя данные будут сортироваться по указанному полю со значениями кодов.
    Можно добавить несколько пар при необходимости. Чтобы удалить добавленную пару, нажмите в строке с выбранной парой.
  • Записи в таблице .
    Нажмите на кнопку Показать , чтобы просмотреть записи атрибутивной таблицы слоя с учетом настроенного шаблона названия объектов в отдельном окне (см. подробнее п. 4.6.9.1 ).
Если выбранный слой содержит в атрибутах отметки времени, вы можете настроить слой как временно́й. В разделе Временны́е данные включите Это временной слой и задайте дополнительные настройки (см. подробнее п. 4.6.9.2 ).
Вы можете проверить корректность заданных SQL-выражений по кнопке , расположенной:
  • в текстовых полях ввода параметров;
  • справа от имени слоя в верхней части QGS-редактора.
Если SQL-выражение верно, то кнопка сменится меткой . При наличии ошибок - меткой . При наведении на метку с ошибкой вы увидите текст ошибки.

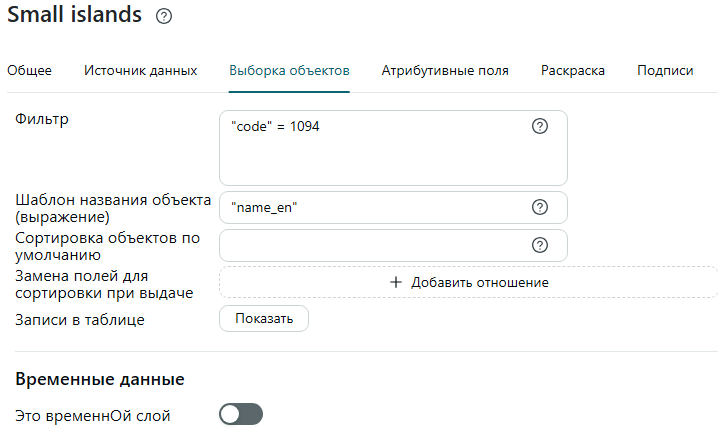

Рисунок 87 - Слой. Вкладка Выборка объектов

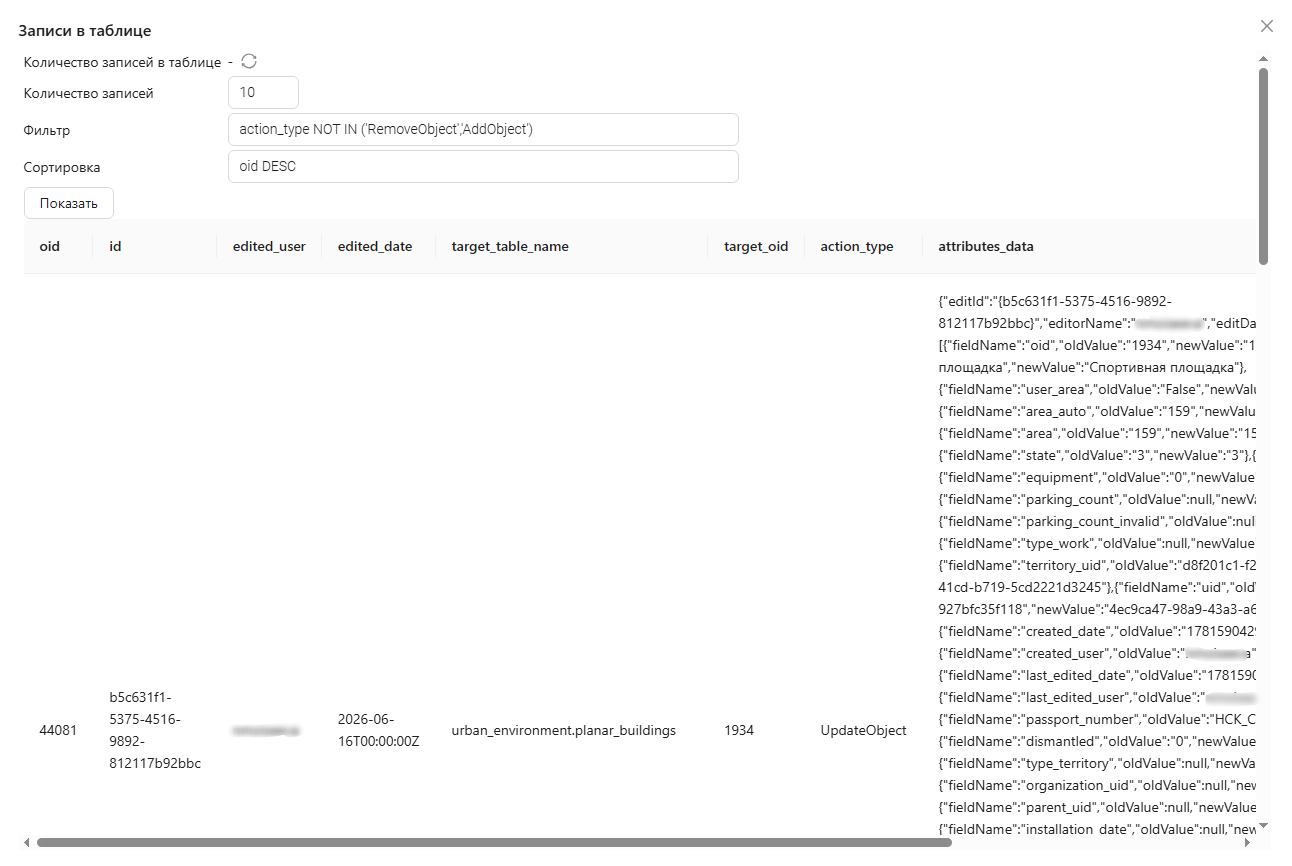

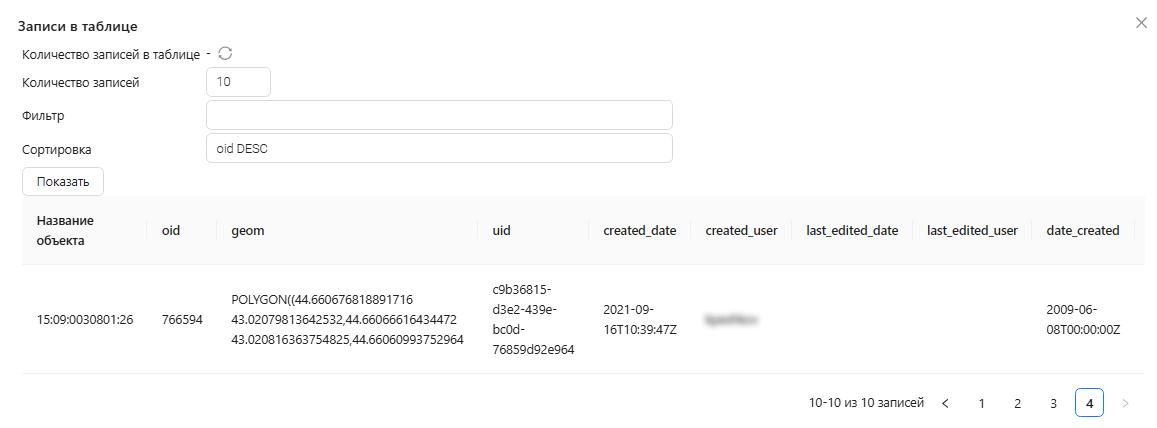

Просмотр записей в таблице

В окне Записи в таблице вы можете просмотреть записи атрибутивной таблицы слоя с учетом настроенного шаблона названия объектов.
В строке Количество записей в таблице нажмите , чтобы увидеть общее количество объектов слоя.
Вы можете ограничить просматриваемые записи в таблице ниже, задав следующие параметры (см. Рисунок 88 ):
  • Максимальное количество записей ;
    Вы увидите не более указанного количества записей. По умолчанию - 10 .
  • Фильтр - SQL-выражение для фильтрации записей;
  • Сортировка - имя атрибутивного поля для сортировки объектов слоя.
    Дополнительно можно указать порядок сортировки - по возрастанию ( ASC ) или убыванию ( DESC ).
    Например, name DESC .
Нажмите Показать , чтобы таблица ниже заполнилась записями. Записи выводятся в том виде, как хранятся в базе данных
Таблица записей, помимо атрибутивных полей слоя, имеет дополнительные столбцы:
  • Название объекта - в столбце показано итоговое отображаемое имя объекта, согласно заданному шаблону (DisplayExpression, см. п. 4.6.9 );
  • поле геометрии (для векторного слоя) - в столбце выводится геометрия объектов в формате WKT.
  • Рисунок 88 - Просмотр атрибутивных записей слоя

Настройка временно́го слоя

В данном разделе вы можете настроить временно́й слой.
Включите опцию Это временной слой и задайте временно́й диапазон (см. Рисунок 89 ):
  • Диапазон с - дата и время начала диапазона;
  • Диапазон до - дата и время конца диапазона;
  • Интервал - шаг движения по временной шкале.
    Задайте шаг в выбранных единицах: секунды, минуты, часы, дни, недели, месяцы, годы. По умолчанию - 1 день.
    Обратите внимание, что для корректной работы в интерактивной карте заданный интервал должен соответствовать шагу временной шкалы, заданному в Конструкторе (см. Руководство по созданию картографических приложений ).
Для крайних значений диапазона вы можете указать как фиксированные значения, так и имена атрибутивных полей слоя, в которых хранятся временны́е метки.
Вы можете задавать для границ временно́го диапазона и SQL-выражения. В таком случае вы можете задать диапазон, если выбранный слой содержит только одно атрибутивное поле с временны́ми метками. Например, для слоя на основе источника из базы данных PostgreSQL для выражения используйте переменную interval (шаг времени), рядом укажите величину шага в годах (y), месяцах (m), днях (d), часах (h), минутах (min), секундах (s), миллисекундах (ms) (см. Рисунок 89 ).
Рисунок 89 - Настройка временно́го слоя на основе источника из базы данных PostgreSQL

Слой. Атрибутивные поля

Вкладка доступна только для векторных и табличных слоев.
Во вкладке отображается список атрибутивных полей слоя и их настройки. Если слой - это представление (SQL-view) или представление на основе SQL-запроса (SQL-based view, определена в источнике данных Sqlbased-строка , см. п. 4.6.8.5 ), в данном разделе отображается итоговый список атрибутивных полей, который вычисляется в результате SQL-запроса.
Для каждого атрибутивного поля указаны следующие параметры (см. Рисунок 90 ):
  • Имя - имя поля таблицы, как оно сохранено в базе или создано с помощью SQL-запроса;
  • Тип ;
  • Псевдоним - алиас поля, отображается при идентификации в Карточке объекта , при просмотре атрибутивной таблицы в интерактивной карте;
    Доступно для изменения.
  • Видимое - статус видимости поля (visible или hidden);
    Поле с отключенной видимостью не отображается при идентификации в Карточке объекта и при просмотре атрибутивной таблицы в интерактивной карте.
    Включите или отключите видимость поля при необходимости.
  • Обязательное - статус обязательности поля (required или nullable);
    Если поле обязательное, оно должно быть заполненным (NOT NULL).
    Включите или отключите обязательность поля при необходимости.
  • Редактируемое - статус редактируемости поля (editable или read-only);
    Нередактируемое поле будет доступно пользователю интерактивной карты только для просмотра.
    Включите или отключите редактируемость поля при необходимости.
  • Значение по умолчанию ;
    Задайте значение по умолчанию для атрибутивного поля. Именно это значение будет подставлено по умолчанию при создании в интерактивной карте новой записи в таблице.
    Вы можете отметить в графе Значение по умолчанию , чтобы использовать последние введенные значения атрибутов. В таком случае по умолчанию будет подставляться в атрибутивное поле последнее значение, которое вводил пользователь.
  • Домен - список предопределенных кодов и значений для поля; заменяет коды, заданные в поле, на их значения.
    Домен может быть задан списком пар «код-значение» (см. подробнее п. 4.6.10.1 ) или взят из таблицы (см. подробнее п. 4.6.10.2 ). Назначенный домен можно удалить (см. п. 4.6.10.3 ).
    Обратите внимание, что домены поддерживаются только для числовых полей, строковых и логических (типа Boolean).
Настройки атрибутивных полей можно скопировать от таблицы другого слоя и применить к выбранному слою (см. подробнее п. 4.6.10.5 ).
Атрибутивные поля в списке отображаются в порядке, как они расположены в источнике слоя. Для слоя вы можете изменить порядок следования полей. Удерживая ☰, расположенную в начале каждой строки, передвиньте выбранное атрибутивное поле в нужное место.

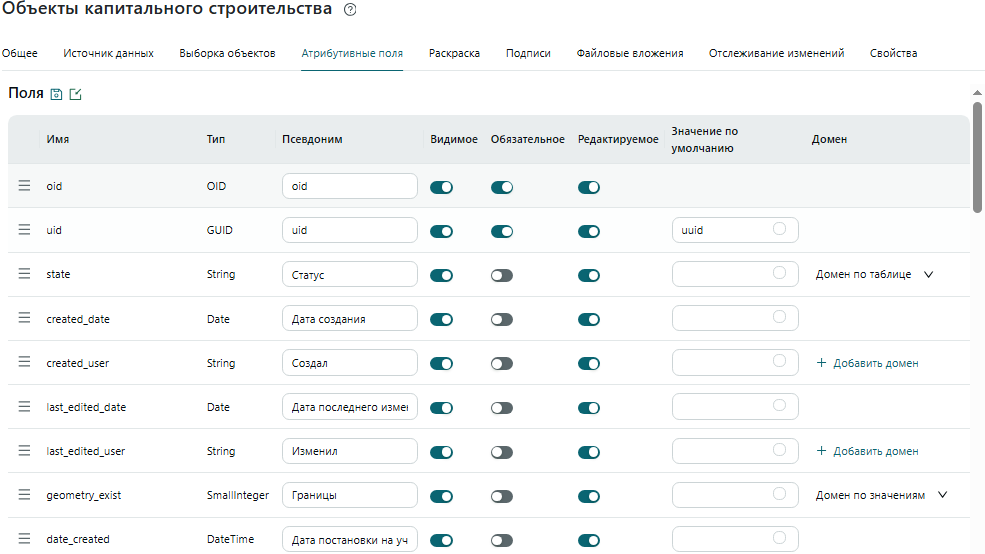

Рисунок 90 - Слой. Вкладка Атрибутивные поля

Добавление списка кодов и значений доменов

Вы можете назначить атрибутивному полю список предопределенных кодов и значений (домен).
Нажмите для выбранного атрибутивного поля кнопку + Добавить домен и в параметре Источник выберите Домен по значениям (см. Рисунок 91 ).
Нажимайте + слева от заголовка столбца Код и задавайте столько пар «код-значение», сколько требуется.
Вы можете добавить сразу несколько пар, вставив их из буфера обмена по кнопке   Импортировать значения из буфера или из файла формата .csv по кнопке   Импортировать значения из файла (csv) .
При этом коды и значения в парах должны быть разделены запятой, точкой с запятой или табуляцией, а пары - переносом строки.
Пример:
1;Понедельник
2;Вторник
Чтобы удалить пару «код-значение», нажмите в строке выбранной пары .
Чтобы свернуть настройки домена, нажмите в столбце Домен . Чтобы развернуть, нажмите .

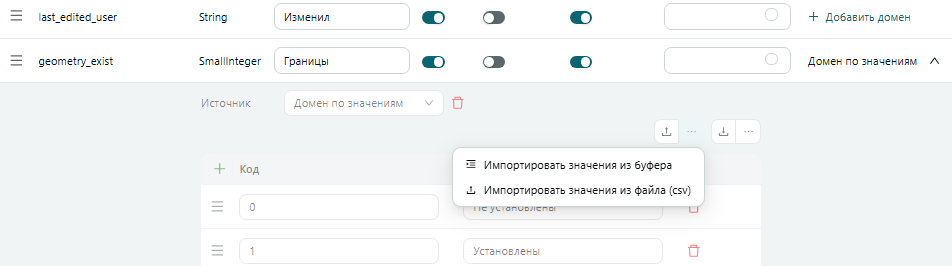

Рисунок 91 - Добавление списка кодов и значений доменов
Вы также можете экспортировать (см. Рисунок 92 ) уже добавленные пары «код-значение» в буфер обмена по кнопке   Экспортировать в буфер или в файл формата .csv по кнопке   Экспортировать в файл (csv) . Затем вы можете вставить эти пары в домен для другого атрибутивного поля.
При этом пары экспортируются в буфер с разделителем табуляцией, а в CSV-формат - с разделителем запятой. Заголовки столбцов при этом не сохраняются.

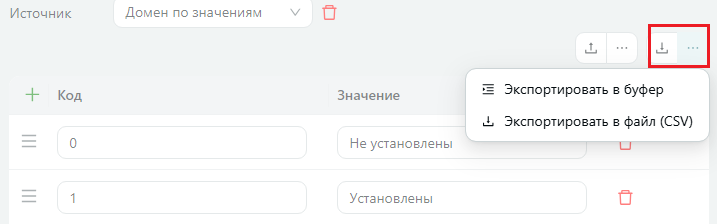

Рисунок 92 - Экспорт списка кодов и значений доменов

Добавление доменов на основе таблицы

Вы можете назначить атрибутивному полю список предопределенных значений (домен) на основе таблицы. Убедитесь, что таблица с кодами и значениями домена добавлена в проект.
Нажмите для выбранного атрибутивного поля кнопку + Добавить домен и задайте следующие параметры (см. Рисунок 93 ):
  • Источник - Домен по таблице ;
  • Таблица - выберите таблицу с кодами и значениями домена из выпадающего списка слоев текущего картографического сервиса (проекта);
  • Поле с кодом - столбец с кодами домена в выбранной таблице;
  • Поле со значением - столбец со значениями домена в выбранной таблице;
  • Фильтр - при необходимости ограничьте список кодов и значений, задав SQL-фильтр.
Чтобы свернуть настройки домена, нажмите в столбце Домен . Чтобы развернуть, нажмите .

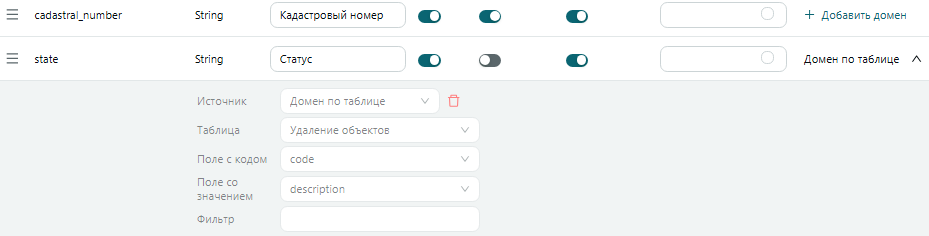

Рисунок 93 - Добавление доменов на основе таблицы

Удаление доменов

Чтобы удалить назначенный на поле домен, нажмите справа в строке с параметром Источник (см. Рисунок 94 ).
Рисунок 94 - Удаление домена

Настройка подтипов

Подтипы (Subtypes) - это метод классификации данных, в котором используются подгруппы объектов класса с одинаковыми атрибутами.
Подтипы позволяют:
  • Установить значения по умолчанию для выбранного атрибута, которое будет автоматически присваиваться новому объекту в зависимости от подтипа, к которому он относится;
  • Сгруппировать объекты одного типа по любому признаку без создания отдельных классов объектов, что повышает производительность базы данных;
  • Применить к объектам справочники (домены) кодированных значений для каждого подтипа;
  • Создать правила, регулирующие взаимоотношения между классами объектов на уровне подтипов.
Настройка подтипов производится путем фильтрации заданных доменов для зависимого атрибутивного поля относительно значения главного атрибутивного поля.
Зависимых полей может быть несколько. Главное поле для одного слоя может быть только одно.
Главное поле должно иметь целочисленный тип: smallint, integer, bigint. Зависимые поля могут быть целочисленными (smallint, integer, bigint), строковыми (text, char, varchar) и типа GUID (uuid).
В первую очередь для главного поля задайте домен, который будет содержать коды и значения подтипов (как создать домен, см. пп. 4.6.10.1 , 4.6.10.2 ).
Каждому зависимому полю также необходимо задать домен со всеми возможными значениями, подходящими для всех подтипов, любым способом (см. пп. 4.6.10.1 , 4.6.10.2 ).
Далее в разделе Подтипы задайте следующие параметры (см. Рисунок 95 ):
  • Главное поле - выберите из выпадающего списка полей слоя главное атрибутивное поле;
  • Зависимые поля - выберите из выпадающего списка полей слоя зависимые атрибутивные поля, домены которых должны динамически изменяться в зависимости от выбранного значения в главном поле;
  • Фильтр - SQL-фильтр, при этом значения доменов зависимых полей фильтруются в зависимости от выбранного значения главного поля.
    Для фильтра можно использовать макросы: {subtype} - код подтипа главного поля; {code} - код домена зависимого поля.
    Примеры фильтров доменов зависимых полей, если домен зависимого поля задан списком пар «код-значение»:
    {code}>({subtype}*100) AND {code}<(({subtype}+1)*100) - для числового зависимого поля;
    {code} like concat( 'st',{subtype},'%') - для строкового зависимого поля.
    Если домен зависимого поля задан таблицей и коды домена зависимого поля содержат коды подтипов, достаточно указать в качестве фильтра имя главного поля. Например, main_field или main_field = {subtype} .
    Если выбрано несколько зависимых полей, то фильтр для каждого зависимого поля задается отдельно с указанием имени поля и разделением фильтров точкой с запятой.
    Пример: child_field1:{code}>({subtype}*100) AND {code}<(({subtype}+1)*100); child_field2:{code} like concat( 'st',{subtype},'%')
Все выбранные зависимые поля отображаются ниже в таблице Значения по умолчанию .
Нажмите   Актуализировать значения кодов , расположенную справа от заголовка таблицы Значения по умолчанию , чтобы заполнить столбец кодов подтипов, и задайте для каждого зависимого поля Значения по умолчанию в зависимости от выбранного кода подтипа.
Обратите внимание, что значения по умолчанию для поля типа GUID указываются в фигурных скобках.

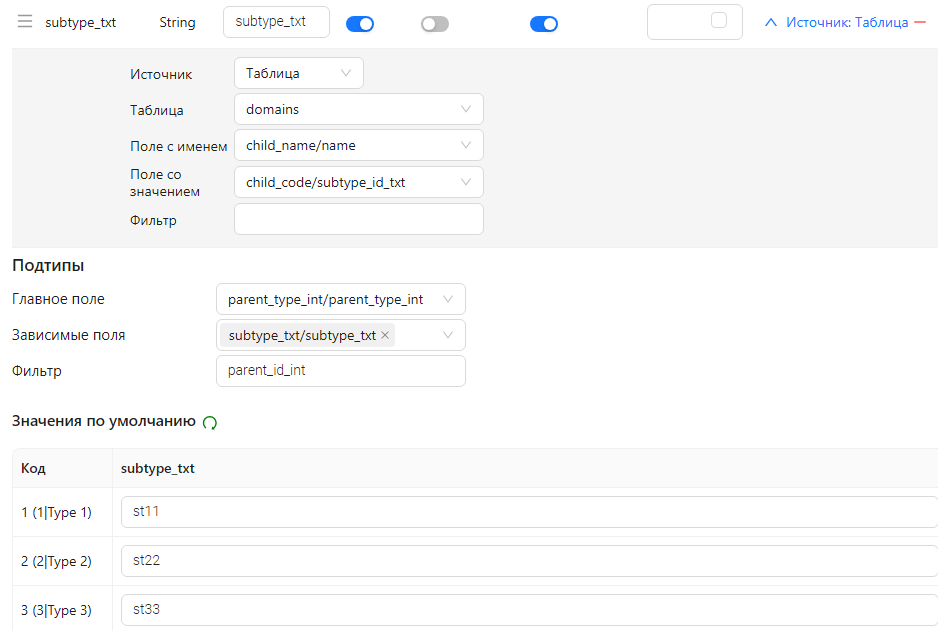

Рисунок 95 - Настройка подтипов

Копирование настроек атрибутивных полей

Настройки атрибутивных полей можно скопировать от таблицы выбранного слоя и применить к другому слою. При этом вставка настроек полей происходит при соответствии имени поля.
Чтобы скопировать настройки атрибутивных полей, нажмите Копировать справа от заголовка Поля для выбранного слоя. Чтобы вставить скопированные настройки в другой слой, нажмите Вставить справа от заголовка Поля для другого слоя (см. Рисунок 96 ).
Обратите внимание, что для корректного копирования настроек рекомендуется учитывать не только название поля, но и его тип.
Рисунок 96 - Копирование и вставка настроек атрибутивных полей слоя

Слой. Раскраска

Вкладка доступна только для векторных слоев.
Вкладка предназначена для настройки стиля отображения объектов векторного слоя (см. Рисунок 97 ).
Чтобы добавить новый стиль объекта, нажмите кнопку + Добавить отрисовщик , расположенную в строке с заголовком вкладки. Настройки стиля зависят от типа геометрии слоя.
Для точечного слоя:
  • Тип раскраски - Простой , По уникальным значениям , По категориям , По правилам , Тепловая карта ;
    Стили символов объектов могут быть настроены одинаковыми для всех объектов или разными в зависимости от выбранной классификации (см. п. 4.6.11.1 ).

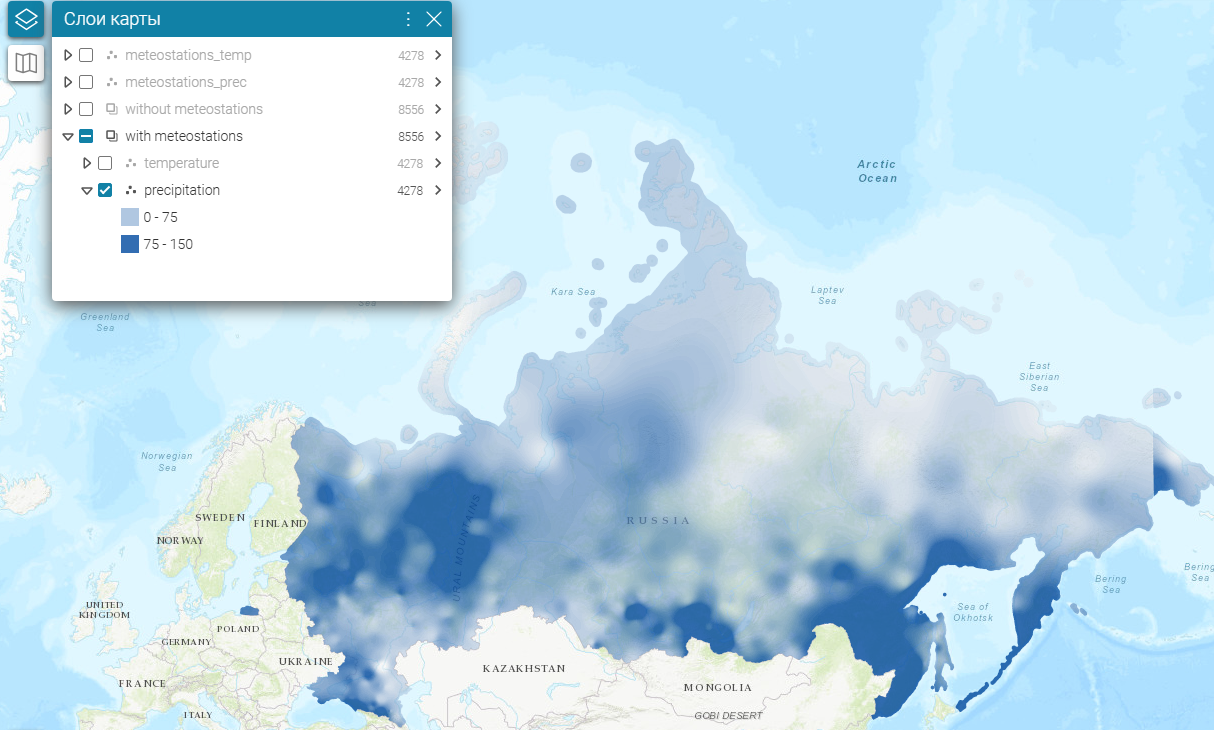

    Большое количество точечных объектов может быть показано в виде растрового распределения (тепловой карты); при этом цветом будет отображено, где скопление точек, а где они расположены разреженно (см. подробнее п. 4.6.11.2 ).
  • Кластеризация - при отдалении символы близко расположенных объектов объединяются в кластеры (см. подробнее п. 4.6.11.3 );

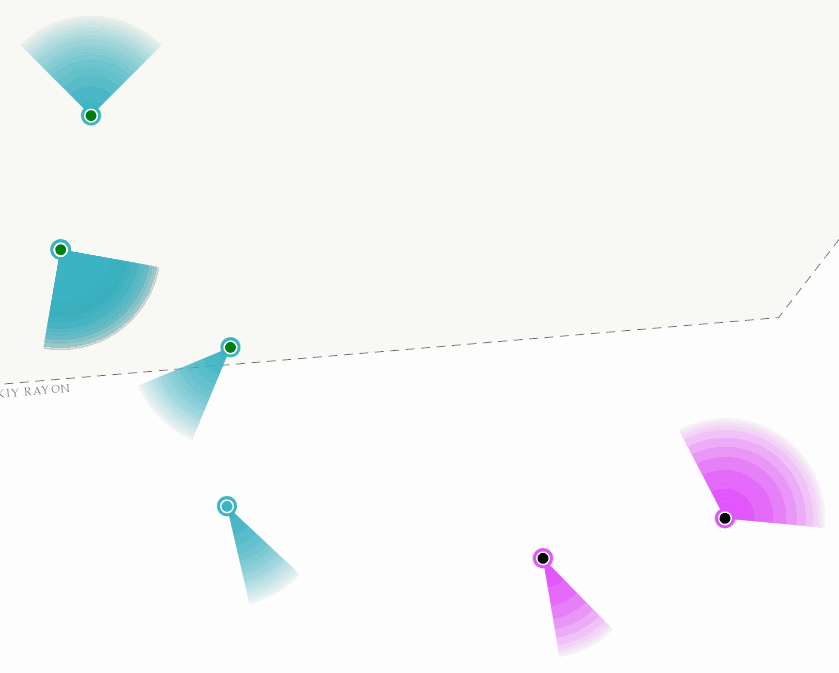

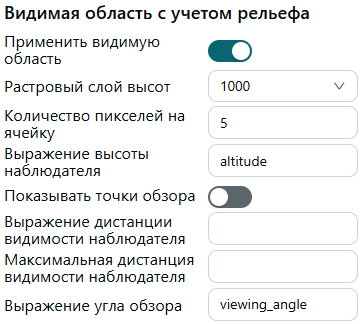

  • Видимая область с учетом рельефа - возможность подсветить ту область, которую видит наблюдатель, с учетом высот относительно земли (см. п. );
  • Высота объектов - возможность в 3D режиме двумерным объектам можно присвоить фиксированную высоту, по выбранному числовому атрибутивному полю или по настроенному выражению (см. п. 4.6.11.6 );
  • Полумасштабозависимость - возможность задать два краевых масштаба и два размера для точечного символа, за пределами которых размер символа не меняется, а между которыми меняется линейно, в зависимости от коэффициентов уменьшения/увеличения (см. п. 4.6.11.7 ).
Для мультиточечного слоя:
  • Тип раскраски - Простой , По уникальным значениям , По категориям , По правилам ;
    Стили символов объектов могут быть настроены одинаковыми для всех объектов или разными в зависимости от выбранной классификации (см. п. 4.6.11.1 ).
  • Высота объектов - в 3D режиме двумерным объектам можно присвоить фиксированную высоту, по выбранному числовому атрибутивному полю или по настроенному выражению (см. п. 4.6.11.6 );
  • Полумасштабозависимость - возможность задать два краевых масштаба и два размера для точечного символа, за пределами которых размер символа не меняется, а между которыми меняется линейно, в зависимости от коэффициентов уменьшения/увеличения (см. п. 4.6.11.7 ).
Для линейного слоя:
  • Тип раскраски - Простой , По уникальным значениям , По категориям , По правилам ;
    Стили символов объектов могут быть настроены одинаковыми для всех объектов или разными в зависимости от выбранной классификации (см. п. 4.6.11.1 ).
  • Высота объектов - в 3D режиме двумерным объектам можно присвоить фиксированную высоту, по выбранному числовому атрибутивному полю или по настроенному выражению (см. п. 4.6.11.6 );
  • Полумасштабозависимость - возможность задать два краевых масштаба и два размера для толщины линейного символа, за пределами которых размер символа не меняется, а между которыми меняется линейно, в зависимости от коэффициентов уменьшения/увеличения (см. п. 4.6.11.7 ).
Для полигонального слоя:
  • Тип раскраски - Простой , По уникальным значениям , По категориям , По правилам ;
    Стили символов объектов могут быть настроены одинаковыми для всех объектов или разными в зависимости от выбранной классификации (см. п. 4.6.11.1 ).

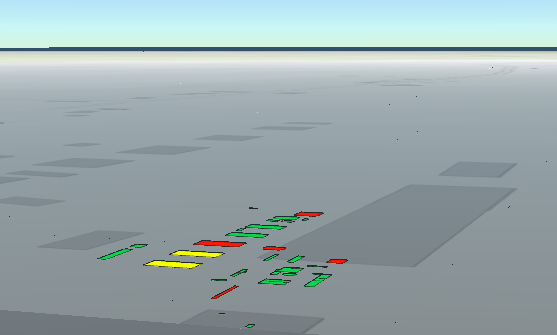

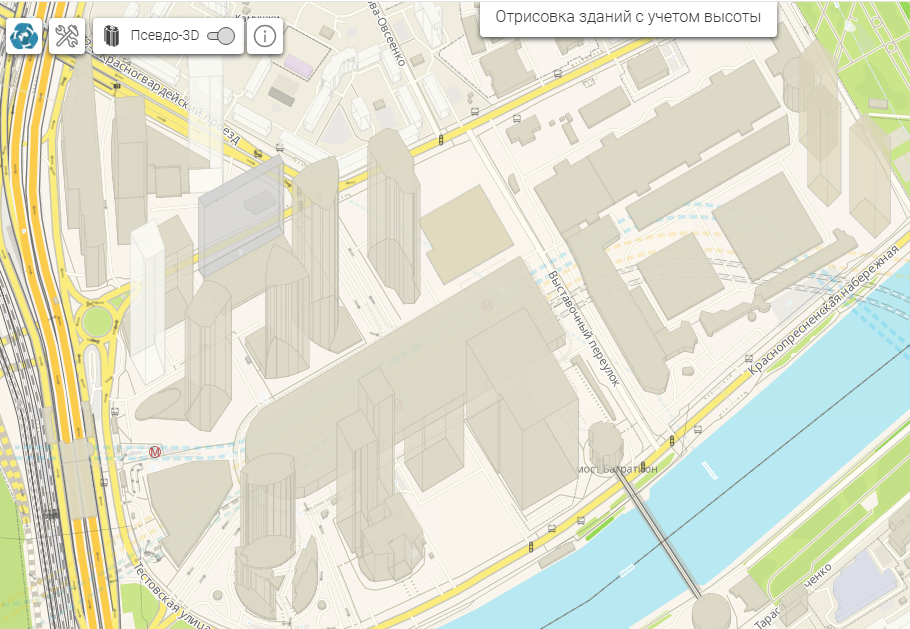

  • Настройки 3D (псевдо 3D или 2,5D отображение) - объекты могут отображаться как трехмерные в 2D режиме (см. п. 4.6.11.5 );
  • Высота объектов - в 3D режиме двумерным объектам можно присвоить фиксированную высоту, по выбранному числовому атрибутивному полю или по настроенному выражению (см. п. 4.6.11.6 );
  • Полумасштабозависимость - возможность задать два краевых масштаба и два размера для контура полигонального символа, за пределами которых размер символа не меняется, а между которыми меняется линейно, в зависимости от коэффициентов уменьшения/увеличения (см. п. 4.6.11.7 ).
Вы можете добавить столько отрисовщиков с разными типами раскраски, сколько требуется.
Рисунок 97 - Слой. Вкладка Раскраска

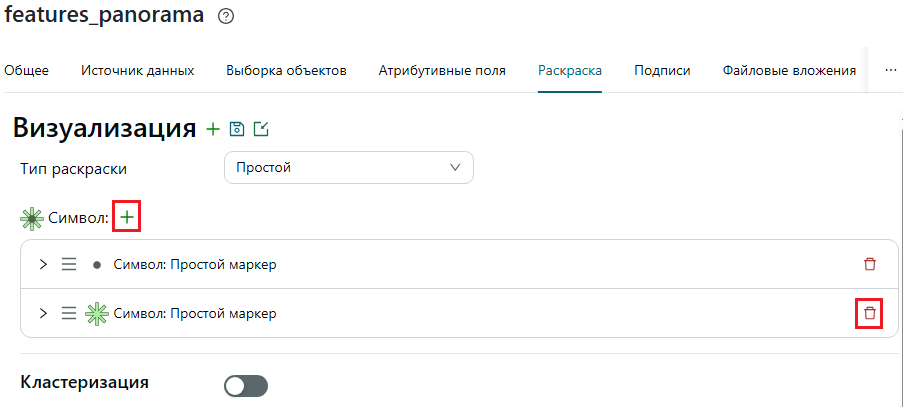

Чтобы удалить отрисовщик, нажмите , расположенную в строке с выбранным отрисовщиком (см. Рисунок 98 ).
Рисунок 98 - Удаление отрисовщика
Вы можете скопировать настройки отрисовщиков выбранного слоя и загрузить их для другого слоя того же типа геометрии. Чтобы скопировать настройки отрисовщиков выбранного слоя, нажмите Копировать в строке с заголовком вкладки. Перейдите во вкладку Раскраска другого слоя и нажмите Вставить , расположенную также в строке с заголовком вкладки (см. Рисунок 99 ). Настройки отрисовщиков загружены.
Копируются следующие настройки:
  • настройки символов - для векторных слоев всех типов геометрии;
  • настройки кластеров (раздел Кластеризация ) - только для точек;
  • Настройки 3D - только для полигонов.
Копирование настроек позволяет быстро переносить их между различными слоями или даже использовать в совершенно других картографических проектах без необходимости повторной ручной настройки.
Обратите внимание, что для корректного копирования настроек отрисовщиков тип геометрии, названия выбранных атрибутивных полей (если используются в настройках) и их типы выбранного и другого слоя должны совпадать.
Рисунок 99 - Копирование и вставка настроек раскраски слоя

Тип раскраски. Настройка символа

Параметр доступен векторным слоям со всеми типами геометрии.
Для точек параметр Тип раскраски отображается с выбранным типом отрисовщика Простой .

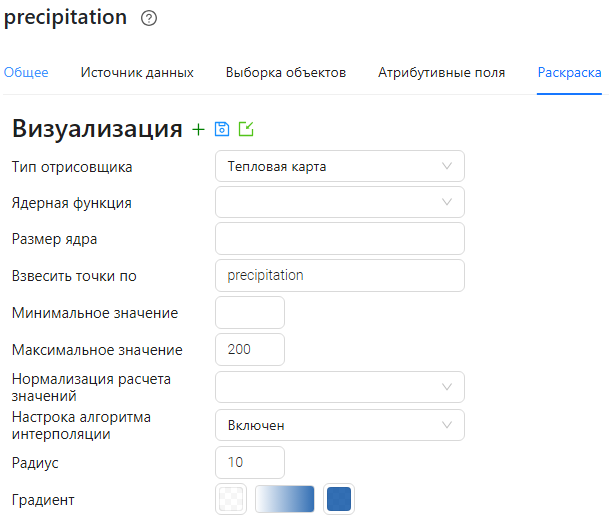

Можно настроить следующий Тип раскраски (по типу раскраски Тепловая карта см. п. 4.6.11.2 ):
  • Простой - все объекты слоя отображаются с одинаковым символом;

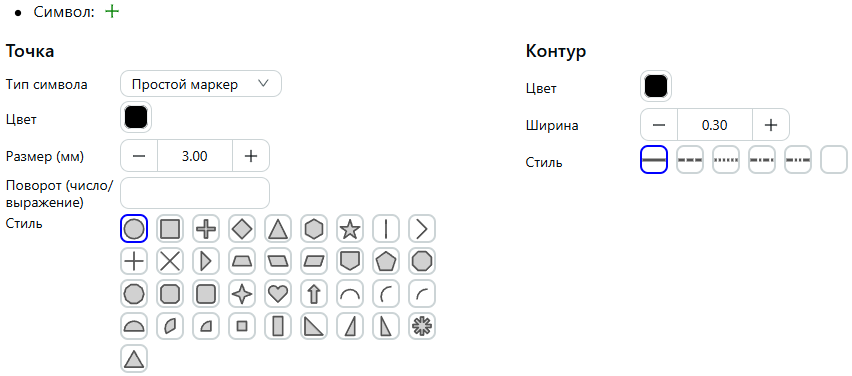

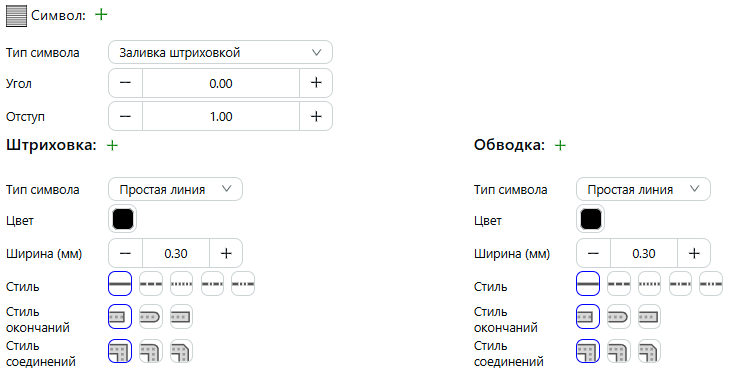

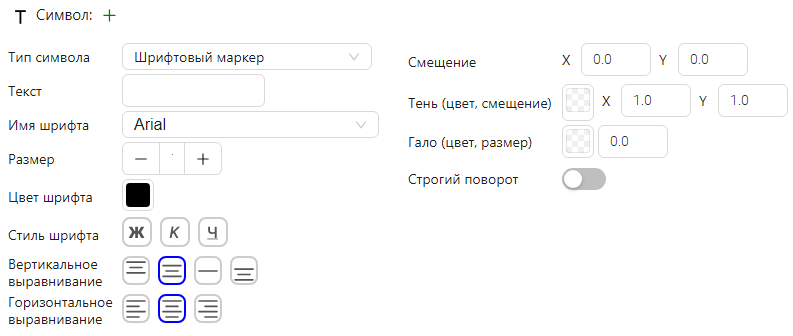

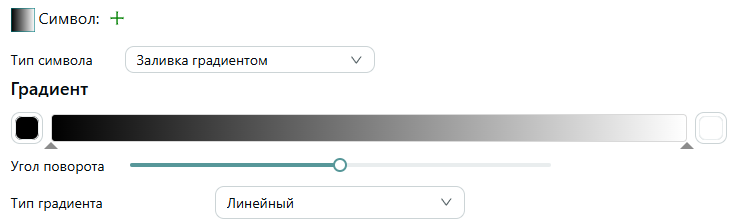

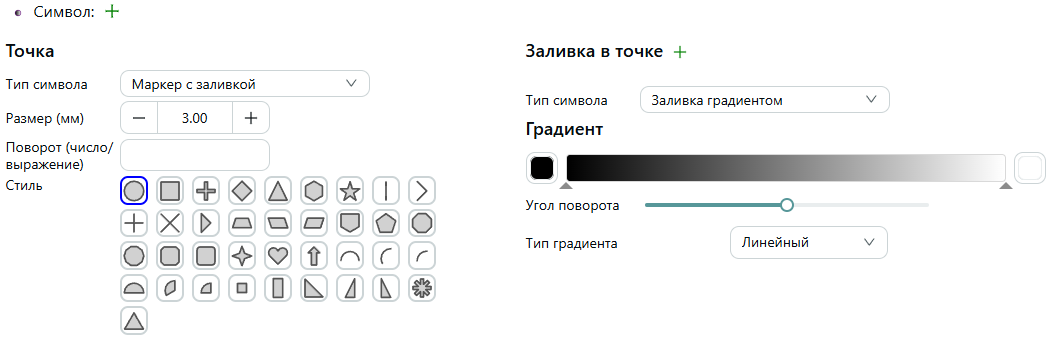

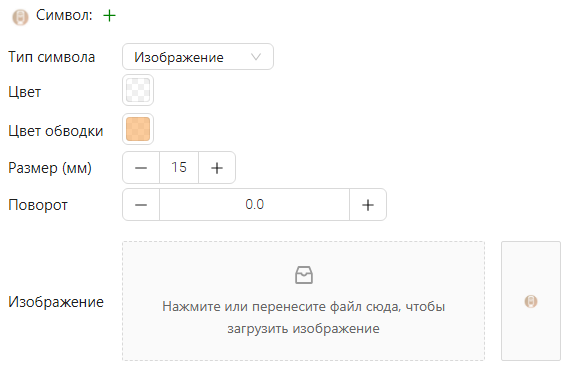

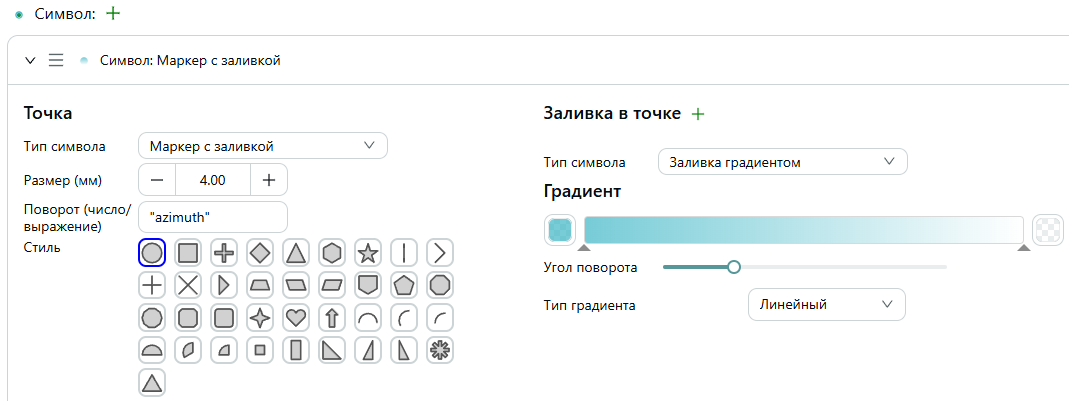

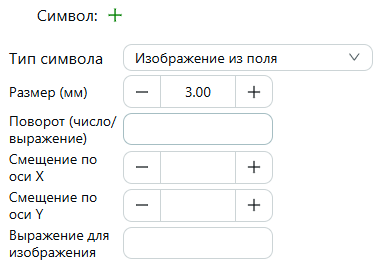

    Выберите тип символа, его форму, размер, цвет и другие настройки.

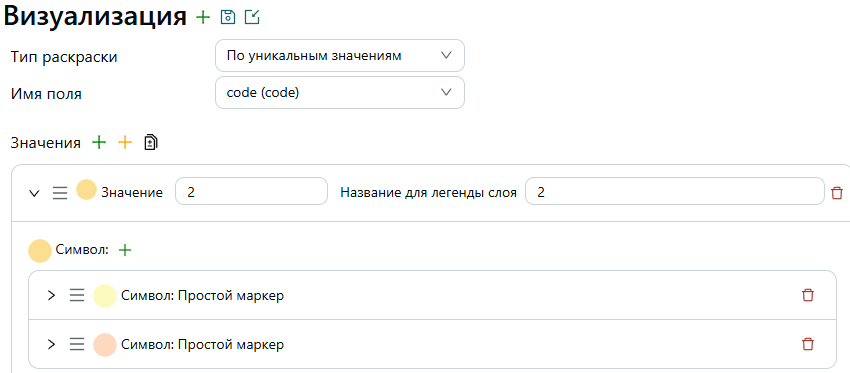

  • По уникальным значениям - объекты делятся на группы по уникальным значениям выбранного атрибутивного поля, каждая группа отображается со своим символом;
    Задайте следующие параметры:
    • Имя поля - атрибутивное поле, по уникальным значениям которого формируются группы;
    • Значения - уникальные значения, по которым создаются группы объектов.
      Нажмите + Добавить значение , расположенную справа в строке Значения , и введите значение вручную. Добавьте столько значений, сколько требуется.
      Нажав на кнопку Создать автоматически , вы можете автоматически добавить все уникальные значения выбранного атрибутивного поля.
      Для каждого значения задайте символ группы: выберите тип символа, его форму, размер, цвет и другие настройки. При автоматическом добавлении значений по умолчанию формируются разные символы для групп.
      Для каждого значения укажите название группы в параметре Название для легенды слоя . По умолчанию название соответствует заданному уникальному значению.
      Все значения будут показаны в легенде интерактивной карты в том порядке, в котором добавлены. Чтобы изменить порядок, удерживайте ☰, расположенную в начале каждой строки (плашки) и передвигайте выбранное значение в нужное место.
      Чтобы определить символ для всех остальных значений поля, которые не добавлены в список, нажмите + Добавить символ для всех остальных значений и затем определите тип символа, его форму, размер, цвет и другие настройки.
      Чтобы удалить заданное значение, нажмите , расположенную в строке с выбранным значением.
  • По категориям - объекты делятся на группы по диапазонам выбранного числового атрибутивного поля, каждая группа отображается со своим символом;
    Задайте следующие параметры:
    • Поле - числовое атрибутивное поле, по диапазонам которого формируются группы;
    • Диапазоны - диапазоны значений выбранного поля, по которым создаются группы объектов.
      Нажмите + Добавить диапазон , расположенную справа в строке Диапазоны , и введите диапазон вручную. Добавьте столько диапазонов, сколько требуется.
      Чтобы сформировать список диапазонов автоматически, нажмите на кнопку Создать автоматически . В открывшемся окне Заполнение промежутков задайте количество формируемых диапазонов и нажмите Заполнить . Диапазоны формируются с равными интервалами. Если автоматическое формирование диапазонов не требуется, нажмите Отмена .
      Для каждого диапазона задайте символ группы: выберите тип символа, его форму, размер, цвет и другие настройки. При автоматическом добавлении значений по умолчанию формируются разные символы для групп.
      Обратите внимание, что при редактировании краевого значения диапазона автоматически изменяется соответственно краевое значение предыдущего (если было изменено начальное значение) или следующего (если было изменено конечное значение) диапазона.
      Для каждого диапазона укажите название группы в параметре Название для легенды слоя . По умолчанию название соответствует заданному диапазону.
      Все диапазоны будут показаны в легенде интерактивной карты в том порядке, в котором добавлены. Чтобы изменить порядок, удерживайте ☰, расположенную в начале каждой строки (плашки) и передвигайте выбранный диапазон в нужное место.
      Чтобы определить символ для всех остальных значений поля, которые не попали в добавленные диапазоны, нажмите + Добавить символ для всех остальных значений и затем определите тип символа, его форму, размер, цвет и другие настройки.
      Чтобы удалить заданный диапазон, нажмите , расположенную в строке с выбранным диапазоном.
  • По правилам - группа объектов формируется по заданному SQL-условию, каждая группа отображается со своим символом;
    Задайте следующие параметры:
    • Название для легенды слоя по умолчанию - общий заголовок для символов всех групп слоя, который будет отображаться в легенде;
    • Правила - SQL-условия, по которому создаются группы объектов.
      Нажмите + Добавить правило , расположенную справа в строке Правила , и введите SQL-условие. Добавьте столько правил, сколько требуется.
      Для каждого правила задайте символ группы: выберите тип символа, его форму, размер, цвет и другие настройки. Также для каждого правила задайте название группы в параметре Название для легенды слоя .
      Все правила будут показаны в легенде интерактивной карты в том порядке, в котором добавлены. Чтобы изменить порядок, удерживайте ☰, расположенную в начале каждой строки (плашки) и передвигайте выбранное правило в нужное место.
      Чтобы определить символ для всех остальных значений поля, которые не попали в группы по добавленным правилам, нажмите + Добавить символ для всех остальных значений и затем определите тип символа, его форму, размер, цвет и другие настройки.
      Чтобы удалить заданное правило, нажмите , расположенную в строке с выбранным правилом.
Символ (для типа раскраски Простой ), символы для каждого уникального Значения , Диапазона , Правила , Все остальные значения задаются по одному и тому же принципу:
  • один слой символа добавлен по умолчанию;
    Для каждого Значения , Диапазона , Правила , Все остальные значения предварительно разверните его настройки по кнопке , расположенной на плашке.

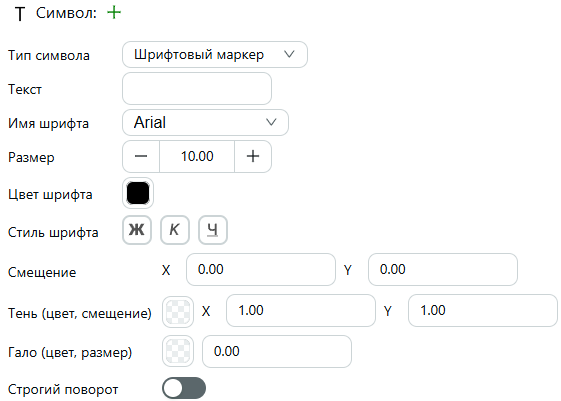

  • выберите тип символа и задайте его настройки (настройки типов символов приведены отдельно):
    • для точек и мультиточек (см. Рисунок 100 ): Простой маркер (см. п. 4.6.11.8 ), Изображение (см. п. 4.6.11.9 ), Шрифтовый маркер (см. п. 4.6.11.10 ), Изображение из поля (см. п. 4.6.11.11 ) или Маркер с заливкой (см. п. 4.6.11.12 );

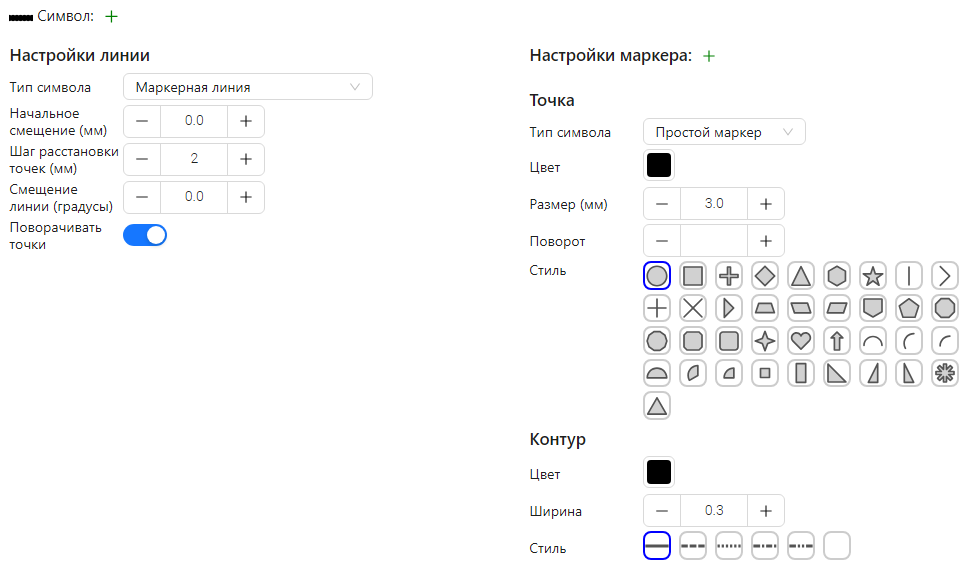

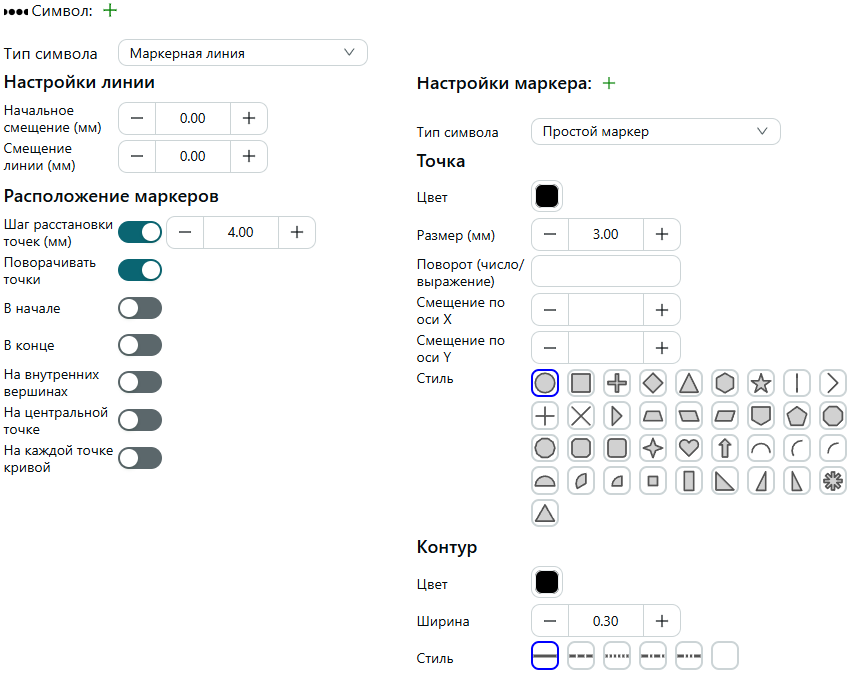

    • для линий: Простая линия (см. п. 4.6.11.13 ) или Маркерная линия (см. п. 4.6.11.14 );

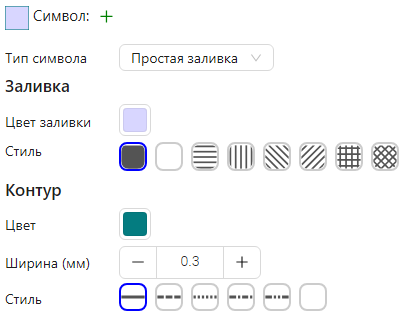

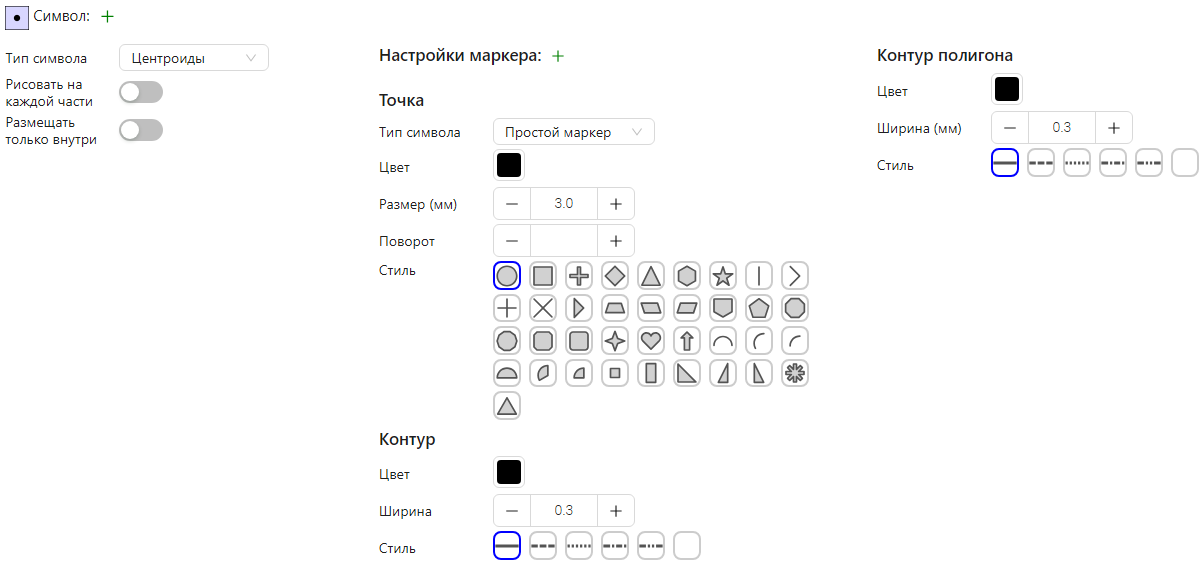

    • для полигонов: Простая заливка (см. п. 4.6.11.15 ), Центроиды (см. п. 4.6.11.16 ), Обводка линией (см. п. 4.6.11.17 ), Заливка градиентом (см. п. 4.6.11.18 ) или Заливка штриховкой (см. п. 4.6.11.19 );

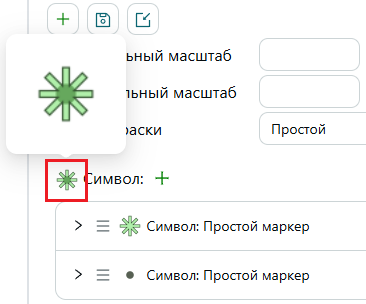

В результате слева в строке Символ или на плашке Значения , Диапазона , Правила , Все остальные значения отображается настроенный символ объекта.
Рисунок 100 - Слой. Тип раскраски. Простой. Точечный слой
Вы можете настроить несколько слоев для символа. Добавьте и настройте дополнительный слой символа, нажав на + Сделать составным справа в строке Символ . Два и более слоев символа отображаются плашками (см. Рисунок 101 ).

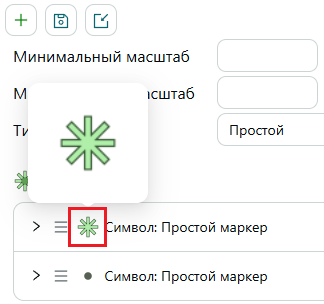

На плашке со слоем символа отображается тип символа и настроенный вид слоя символа. Чтобы развернуть настройки слоя символа, нажмите . Чтобы свернуть, нажмите .
Слои символа отображаются на интерактивной карте в порядке, как идут в настройках. Чтобы поменять порядок следования слоев символа, удерживайте ☰, расположенную в начале строки с выбранным слоем, и передвигайте в нужное место.
Чтобы удалить слой символа, нажмите , расположенную в строке с выбранным слоем (см. Рисунок 101 ).
Рисунок 101 - Слой. Тип раскраски. Простой. Добавление и удаление слоя символа

Точки. Тепловая карта

Тепловая карта доступна только точечным векторным слоям.
Алгоритм сглаживает точки, преобразуя их в непрерывную растровую поверхность плотности (интенсивности) распределения объектов. Также возможна визуализация тепловой карты в виде шестиугольников.
Для типа отрисовщика Тепловая карта задайте следующие настройки (см. Рисунок 102 ):
  • Ядерная функция - Равномерное распределение , Треугольное распределение , Епаненчиково (параболическое) распределение , Биквадратное распределение , Триквадратное распределение , Трикубическое , Косинусоидальное распределение ;
    Выберите из выпадающего списка математическую функцию сглаживания, которая определяет закон убывания веса точки по мере удаления от её центра.
    Если не выбрано, то используется Равномерное распределение .
  • Размер ядра - задайте радиус зоны влияния каждой точки для алгоритма интерполяции плотности;
  • Взвесить точки по - выберите из выпадающего списка числовое атрибутивное поле слоя, содержащее веса точек, или задайте SQL-выражение;
    Если поле задано, интенсивность раскраски тепловой карты будет зависеть не только от кучности (количества) точек, но и от веса в выбранном поле (например, объем продаж, численность населения).
  • Минимальное значение , Максимальное значение - числовые значения для ограничения диапазона расчета плотности, для отсечения слишком низких или аномально высоких пиковых значений поля весов;
  • Нормализация расчета значений - Нормализуется линейно , Нормализуется по логарифму - алгоритм стандартизации значений поля весов;
  • Настройка алгоритма интерполяции - Отключен , Включен (в виде растрового распределения), Отображение шестигранниками (в виде шестиугольников) - вид тепловой карты;
  • Радиус - радиус размытия для визуального сглаживания границ тепловой карты в интерактивной карте;

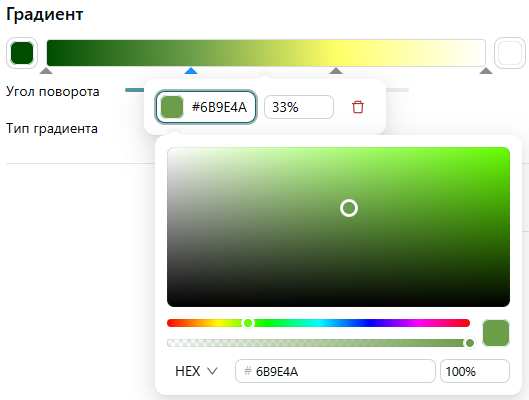

  • Градиент - цветовая шкала, задает переход от «холодного» (минимальная плотность точек - задается слева) к «горячему» (максимальная плотность - задается справа) цвету.
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    По умолчанию градиент создается между двумя цветами - от черного к белому. Чтобы добавить средний цвет, дважды кликните по цветовой шкале в месте, где следует сделать переход. В выбранном месте под шкалой появится метка . Кликните на метку и во всплывающем окне нажмите на цвет, чтобы выбрать нужный из палитры.
    Вы можете добавить столько дополнительных переходов цвета, сколько требуется.
    Обратите внимание, что установленную метку перехода цвета нельзя сдвинуть. Чтобы удалить переход цвета, кликните на выбранную метку под шкалой и во всплывающем окне нажмите . Краевые цвета удалить нельзя.
  • Рисунок 102 - Отображение точечных объектов в виде тепловой карты

Точки. Кластеры объектов

Кластеризация доступна только для точечных слоев.
Близко расположенные точечные объекты могут быть объединены в группы (кластеры) при удалении масштаба карты, что предотвращает визуальное перекрытие символов и снижает нагрузку на отрисовку карты.
В разделе Кластеризация включите настройку кластеров и задайте следующие параметры (см. Рисунок 103 ):
  • Тип отрисовки - Кластер , Смещение точек по окружности , Смещение точек по концентрическим окружностям - тип отрисовки группы объектов;
  • Расстояние - радиус окружности, по которой равномерно распределяются объекты группы;
    Опция доступна при выборе типа отрисовки Смещение точек по окружности , Смещение точек по концентрическим окружностям .
    Расстояние задается в мм на экране. По умолчанию 10 .
  • Стиль линии - окружность, на которой располагаются объекты, отрисовывается на карте;
    Опция доступна при выборе типа отрисовки Смещение точек по окружности , Смещение точек по концентрическим окружностям .
    Задайте цвет и толщину линии (в мм на экране). Используется символ линии Простая линия .
    По умолчанию цвет черный, толщина 0.3 .
  • Радиус кластера - расстояние (в миллиметрах на экране), в пределах которого объекты объединятся в единый кластер;
    По умолчанию - 10 .
  • Выражение размера кластера - выражение, по которому вычисляется радиус символа кластера в миллиметрах на экране в зависимости от количества содержащихся в нем точек;
    Выражение можно задать вручную, вписав его в текстовую строку.
    Также вы можете сформировать выражение автоматически по заданным параметрам. Нажмите кнопку Создать выражение . В открывшемся окне Создание выражения размера кластера задайте следующие параметры:
    • Тип масштабирования - Полиномиальное (scale_polynomial) , Линейное (scale_linear) ;
      Параметр задает, каким образом будет увеличиваться символ - линейно (равномерно) или нелинейно (неравномерно, график изменения близок к экспоненциальному).
      По умолчанию выбрано Полиномиальное (scale_polynomial) .
    • Значения кластера - От , До - возможный диапазон значений кластера;
      В параметре указывается минимальное и максимальное возможное значение кластера, рассчитываемое по выражению, заданному в параметре Выражение для размера объекта (см. ниже). Если параметр Выражение для размера объекта не задан, то указывается возможное минимальное и максимальное количество объектов, попадающих в один кластер.
      При этом подразумевается, что минимальное заданное значение кластера будет отображаться с минимальным размером символа кластера, а максимальное значение кластера - с максимальным размером символа (минимальный и максимальный размеры символа кластера задаются ниже).
      По умолчанию От 1 До 10 .
    • Размер - От , До - диапазон размера символа кластера;
      В параметре указывается минимальный и максимальный возможный размер символа кластера (в мм на экране).
      По умолчанию От 1 До 10 .
    • Экспонента ;
      Параметр доступен для типа масштабирования Полиномиальное (scale_polynomial) и отвечает за скорость роста размера символа кластера.
      Параметр задается от 0 до 1 , то есть для небольших значений кластера размер символа растет быстрее, для больших - медленнее. По умолчанию 0.5 .
    • Размер по умолчанию ;
      В параметре указывается размер символа кластера, если значение кластера, рассчитываемое по выражению, заданному в параметре Выражение для размера объекта (см. ниже) = NULL .
      Размер указывается в мм на экране. По умолчанию 4 .
    • Формула - отображается формула расчета размера символа, согласно выбранному типу масштабирования.
      scale_polynomial(@cluster_size, min, max, result_min, result_max, factor) или scale_linear(@cluster_size, min, max, result_min, result_max)
    • Итоговое выражение - итоговое выражение, по которому рассчитывается размер символа кластера, исходя из всех заданных параметров.
      Выражение по умолчанию: coalesce(scale_linear(@cluster_size, 1, 10, 1, 10), 4) .
      Нажмите Создать поле и итоговое выражение добавится в опцию. При желании вы можете дописать коэффициент, на который следует умножать полученный размер.
  • Тип кластеризации - Шестиугольная сетка (простая) , Шестиугольная сетка (триангуляция) , Квадратные кластеры , Триангуляция Делоне - алгоритм кластеризации;
  • Округлять размер кластера - если включено, количество объектов (или значение), отображаемое на символе кластера, будет округляться (не более 3 символов);
    Таким образом, например, 1500 объектов на символе кластера будут отображаться как 1.5К .
  • Показывать мелкий текст - если включено, на символе кластера будет отображаться количество объектов (или значение), даже если радиус символа кластера мал;
  • Показывать объекты при масштабе от , Показывать объекты при масштабе до - диапазон видимости кластеров на карте;
    При приближении ближе вместо кластеров на интерактивной карте будут отображаться одиночные объекты.
  • Режим отрисовки одиночного кластера - Символ объекта , Символ кластера , Символ кластера и диаграмма - вид кластера, если он содержит только один объект;
  • Выражение для группировки - атрибутивное поле или SQL-выражение, по которому ГИС-сервер будет разделять кластеры;
    Объекты с разными значениями по этому выражению не будут объединяться в общий кластер.
  • Выражение для размера объекта - атрибутивное поле или SQL-выражение, по которому определяется значение, которое будет выводиться на символе кластера;
    Если параметр задан, то на символе кластера отображается не количество объектов, попавших в кластер, а значение заданного выражения.
  • Режим идентификации кластера - Список объектов в кластере , Информация о кластере , Смешанный (выбрано по умолчанию);
    Параметр определяет, что будет выдано пользователю при идентификации кластера.
    С режимом Список объектов в кластере при клике по кластеру открывается окно Идентификация со списком объектов, попавших в кластер.
    С режимом Информация о кластере при клике по кластеру карта приближается к экстенту объектов кластера.
    С режимом Смешанный поведение при клике по кластеру зависит от дополнительных параметров Минимальный масштаб идентификации и Максимальное количество объектов в кластере , задаваемых ниже.
    При масштабе равном или крупнее, чем Минимальный масштаб идентификации , и при количестве объектов кластера равном или меньше, чем Максимальное количество объектов в кластере , открывается окно Идентификация со списком объектов, попавших в кластер. В остальных случаях - карта приближается к экстенту объектов кластера.
  • Минимальный масштаб идентификации - наиболее мелкий масштаб, на котором возможна выдача списка объектов кластера при идентификации;
    Параметр доступен с выбранным режимом идентификации кластера Смешанный .
    Если параметр не задан и количество объектов кластера меньше, чем Максимальное количество объектов в кластере , на любом масштабе при клике по кластеру открывается окно Идентификация со списком объектов, попавших в кластер.
  • Максимальное количество объектов в кластере - максимальное количество объектов в кластере, при котором возможна выдача списка объектов кластера при идентификации;
    Параметр доступен с выбранным режимом идентификации кластера Смешанный .
    Если параметр не задан и масштаб карты крупнее, чем Минимальный масштаб идентификации , при любом количестве объектов в кластере открывается окно Идентификация со списком объектов, попавших в кластер.
  • Символ кластера - стиль символа кластера;
    По умолчанию состоит из двух слоев символа: Простой маркер (см. настройки в п. 4.6.11.8 ) и Шрифтовый маркер (см. настройки в п. 4.6.11.10 ).
    Задайте настройки символа кластера (см. п. 4.6.11.1 ).
  • Рисунок 103 - Настройка кластеров для точечных объектов
При этом вместо обычного символа кластера вы можете настроить отображение круговых диаграмм, наглядно отображающих соотношение объектов внутри каждого кластера.
Включите опцию Показывать круговую диаграмму для кластеров и в появившемся разделе Диаграммы задайте следующие настройки (см. Рисунок 104 ):
  • Тип задачи цвета долек - принцип раскраски долек диаграммы:
    • Текущая раскраска - выбрано по умолчанию, цвета долек соответствуют цветам символов объектов;
    • Уникальные значения - каждому уникальному значению заданного выражения (или атрибутивного поля) назначается свой цвет на диаграмме;
      Дополнительно укажите:
      • Выражение - SQL-выражение, по которому вычисляется уникальное значение дольки;
        Можно указать просто имя атрибутивного поля. В таком случае используются его уникальные значения.
        Пример выражения:
        case when field in ('cat1', 'cat2') then 'pie1' else 'pie2' end
        Данное выражение позволяет получить 2 дольки: одну для объединенных категорий ‘cat1’ и ‘cat2’, другую - для остальных категорий.
      • Цвет обводки - цвет контура долек диаграммы кластера;
        По умолчанию - прозрачный .
      • Дольки ;
        Нажмите +, разверните ее настройки по кнопке и введите Значение дольки и ее Цвет на диаграмме .
        Чтобы удалить заданное значение, нажмите , расположенную в строке с выбранным значением.
        Добавьте столько долек, сколько требуется. Чтобы удалить все сформированные дольки, нажмите , расположенную в строке с названием параметра Дольки .
    • Выражения - цвета долек распределяются на основе результатов вычисления заданных SQL-выражений;
      Дополнительно укажите:
      • Дольки ;
        Нажмите +, разверните ее настройки по кнопке и введите Выражение дольки и ее Цвет на диаграмме .
        Чтобы удалить заданное выражение, нажмите , расположенную в строке с выбранным выражением.
        Добавьте столько долек, сколько требуется. Чтобы удалить все сформированные дольки, нажмите , расположенную в строке с названием параметра Дольки .
  • Размер диаграммы - коэффициент увеличения диаметра диаграммы относительно размера символа кластера.
    Заданный коэффициент умножается на размер символа кластера, тем самым формируется размер диаграммы.
    По умолчанию 1.5 .
Обратите внимание, что величина дольки диаграммы пропорциональна сумме значений, рассчитанных по выражению, заданном в параметре Выражение для размера объекта , для каждого объекта дольки. Если параметр Выражение для размера объекта не задан, то величина дольки диаграммы пропорциональна количеству объектов дольки.
Вы можете добавить столько диаграмм для отображения на символах кластеров, сколько требуется. Чтобы удалить выбранную диаграмму, нажмите в той же строке. Чтобы удалить все сформированные диаграммы, нажмите справа от названия раздела Диаграммы .
Результат настройки кластеров с диаграммами - см. Рисунок 105 .
Рисунок 104 - Настройка диаграмм для символа кластеров
Рисунок 105 - Отображение точечных объектов в виде кластеров с диаграммами

Точки. Видимая область с учетом рельефа

Отображение видимой области с учетом рельефа доступно только для точечных слоев.
Настройки позволяют подсветить ту область, которую видит наблюдатель. Вы можете настроить подсветку как с учетом высот относительно земли (см. Рисунок 106 ), так и без учета высот, на плоскости (см. Рисунок 107 ). Цвет подсветки берется из цвета заливки символа точечного объекта.
Для подсветки с учетом высот относительно земли используйте в проекте для точечных объектов тип символа Простой маркер (см. п. 4.6.11.8 ) и типы раскраски: Простой , По уникальным значениям , По категориям или По правилам (см. п. 4.6.11.1 ). При этом самый верхний цветовой слой заливки символа точечного слоя определяет цвет подсветки видимой области, а цветовой слой уровнем ниже - цвет подсветки области, невидимой с выбранной точки наблюдения в указанном секторе.
Чтобы учитывался рельеф, в проект должен быть добавлен растровый слой с высотами (рельефом). Если слой не добавлен и/или не указан, область будет отображена без учета рельефа, т.е. на плоскости.
Для отображения видимой области на плоскости есть возможность задать градиент от наблюдателя до границы обзора. Для этого в проекте для точечных объектов используйте тип символа Маркер с заливкой (см. п. 4.6.11.12 ) и самому верхнему цветовому слою заливки, который будет использоваться для подсветки видимой области, задайте Заливку градиентом (см. п. 4.6.11.18 ).
Когда символ слоя настроен, включите опцию Применить видимую область укажите следующие параметры:
  • Растровый слой высот - номер (ID) растрового слоя с высотами;
    Растровый слой с высотами используется для подсветки области с учетом высот. Для этого растровый слой должен быть добавлен в проект (картографический сервис).
  • Количество пикселей на ячейку - показатель качества отображения области;
    Чем значение больше, тем хуже качество отображения области.
  • Выражение высоты наблюдателя - высота наблюдателя в метрах;
    Параметр может быть задан в виде фиксированного значения, по имени атрибутивного поля, значение которого будет использоваться, или SQL-выражения.
    Высота наблюдателя добавляется к высоте (уровню земли) в точке.
  • Показывать точки обзора - возможность включить или отключить отображение точек наблюдателя;
    При отключении точек будут отображаться только области видимости.
  • Выражение дистанции видимости наблюдателя - расстояние в метрах, насколько далеко может видеть наблюдатель;
    Параметр ограничивает радиус обзора от точки наблюдения. Значение не может превышать максимальное, заданное в параметре Максимальная дистанция видимости наблюдателя (см. ниже).
    Параметр может быть задан в виде фиксированного значения, по имени атрибутивного поля, значение которого будет использоваться, или SQL-выражения.
  • Максимальная дистанция видимости наблюдателя - максимальный радиус обзора, в метрах;
  • Выражение угла обзора - угол обзора (величина видимого сектора) в градусах.
    Если угол задан, то на направление обзора будет влиять угол поворота символа из настроек отрисовки символа объекта.
    Параметр может быть задан в виде фиксированного значения, по имени атрибутивного поля, значение которого будет использоваться, или SQL-выражения.
  • Рисунок 106 - Отображение видимой области с учетом рельефа (на рисунке: желтый цвет - верхний слой символа, показывает видимую область; розовый цвет - следующий слой символа, показывает область, невидимую наблюдателю)
  • Рисунок 107 - Отображение видимой области без учета рельефа, на плоскости

Полигоны. Отображение в виде 3D объектов

Отображение в виде псевдотрехмерных объектов в 2D режиме доступно только для полигональных слоев.
Для того, чтобы показать двумерные объекты в псевдотрехмерном виде, полигоны вытягиваются на заданную высоту.
Включите опцию Настройка 3D и задайте дополнительные параметры (см. Рисунок 108 ):
  • Минимальный масштаб , Максимальный масштаб - диапазон видимости псевдотрехмерного отображения объектов.
    Опция позволяет оптимизировать производительность и скрывать ресурсоемкую 3D-графику на мелких масштабах.
  • Выражение для высоты / Высота в метрах - фиксированное значение или SQL-выражение, в результате которого вычисляется высота вытягивания полигона.
    Выражение позволяет динамически вычислять высоту каждого объекта на основе его атрибутов.
    Принимается, что число или результат выражения определяют высоту в метрах.
    Например, floors * 3.5 или coalesce(level * 3.5, 3.5) .
  • Выражение для прозрачности / Процент прозрачности - фиксированное значение или SQL-выражение, в результате которого вычисляется прозрачность стен и крыши псевдотрехмерного объекта.
    Прозрачность определяется в процентах. При этом 0% - полностью непрозрачный, 100% - полностью прозрачный.
  • Рисунок 108 - Отображение псевдотрехмерных объектов в 2D режиме

Высота объектов

Раздел доступен векторным слоям всех типов геометрии.
В данном разделе вы можете настроить Z-координату для двумерных объектов. В таком случае в 3D режиме ваши двумерные объекты будут отображаться как трехмерные.
По умолчанию высоты не заданы. Выберите в параметре Прижимание к рельефу :
  • Нет - выбрано по умолчанию, высоты не заданы;
  • Прижать к рельефу - объекты слоя помещаются на уровень земли;
    Дополнительно к параметру вы можете задать Смещение по высоте в метрах. В таком случае объекты будут приподняты над землей (если задано положительное число) или опущены под землю (если задано отрицательное число) на заданную величину.
  • Абсолютное - объекты помещаются на заданную высоту над уровнем моря.
    В параметре Выражение базовой высоты задайте фиксированную высоту объектам, атрибутивное поле с высотами или SQL-выражение, по результатам которого будут рассчитаны высоты для объектов. Высоты задаются в метрах, могут быть положительными или отрицательными (например, для подземных коммуникаций).
Пример настройки высот - см. Рисунок 109 .
Рисунок 109 - Определение высоты объектов

Полумасштабозависимость

Раздел доступен векторным слоям всех типов геометрии.
Полумасштабозависимость - это возможность задать два краевых масштаба и два размера для символа объекта, за пределами которых размер символа не меняется, а между которыми меняется линейно, в зависимости от коэффициентов уменьшения/увеличения. В результате на крупном масштабе символы объектов отображаются крупнее, чем на более мелком масштабе.
Задайте следующие настройки:
  • Масштаб - Крупно , Мелко - диапазон масштабов (самый крупный и самый мелкий масштаб), в пределах которого линейно изменяется размер символа объекта;
  • Размер (мм) - Крупно , Мелко - диапазон размеров символа объекта (самый крупный и самый мелкий размер).
    Размер задается в миллиметрах.
  • Рисунок 110 - Настройка полумасштабозависимости для точечных объектов

Символы точек. Простой маркер

Простой маркер - символ по умолчанию для точечных объектов.
Символ характеризуется следующими параметрами, доступными для изменения (см. Рисунок 111 ):
  • Точка :
    • Цвет -цвет заливки символа;
      Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
      Чтобы задать символ без заливки, задайте видимость цвета 0% .
    • Размер (мм) ;
    • Поворот (число/выражение) - угол наклона символа в градусах относительно его центра (по часовой стрелке от вертикали);
      Можно задать фиксированным числом или SQL-выражением.
    • Стиль -форма символа, по умолчанию - круг;
  • Контур :
    • Цвет - цвет контура символа;
      Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    • Ширина - толщина контура в миллиметрах;
    • Стиль - шаблон контура, по умолчанию - сплошная.
      Чтобы задать символ без контура, выберите последний пустой шаблон.
    • Рисунок 111 - Символы точек. Простой маркер

Символы точек. Изображение

Тип символа Изображение позволяет использовать файлы в формате PNG, JPG или SVG, загруженные пользователем с локального компьютера, в качестве символа для точек.
Выберите Тип символа - Изображение и определите его настройки (см. Рисунок 112 ):
  • Цвет , Цвет обводки -цветовой фильтр поверх загруженного изображения;
    Используется преимущественно для SVG-файлов.
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
  • Размер (мм) ;
  • Поворот (число/выражение) - угол наклона символа в градусах относительно его центра (по часовой стрелке от вертикали);
    Можно задать фиксированным числом или SQL-выражением.
  • Изображение - нажмите или перенесите файл сюда, чтобы загрузить изображение.
    Справа отображается превью загруженного файла.
  • Рисунок 112 - Символы точек. Изображение

Символы точек. Шрифтовый маркер

Тип символа Шрифтовый маркер позволяет создать символ для точек на основе шрифтов. Параметры этого маркера совпадают с настройками подписей объектов (см. п. 4.6.12 ).
Выберите Тип символа - Шрифтовый маркер и определите его настройки (см. Рисунок 113 ):
  • Текст - буква, цифра или код Unicode-символа, что будет использоваться как маркер;
  • Имя шрифта , Размер , Цвет шрифта - размер и цвет выбранного шрифта;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
  • Стиль шрифта - Полужирный , Курсив , Подчеркнутый ;
  • Вертикальное выравнивание - Сверху , По центру , По базовой линии , Снизу ;
  • Горизонтальное выравнивание - Слева , По центру , Справа ;
  • Смещение - сдвиг символа по горизонтали и по вертикали относительно центра объекта, в миллиметрах.
  • Тень (цвет, смещение) - цвет и сдвиг по горизонтали и вертикали тени символа, в миллиметрах;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    Чтобы отключить тень, выберите нулевой сдвиг или полностью прозрачный цвет.
  • Гало (цвет, размер) - цвет и размер гало, в миллиметрах;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    Чтобы отключить гало, выберите нулевой размер или полностью прозрачный цвет.
  • Строгий поворот - опция удержания угла при повороте карты.
  • Рисунок 113 - Символы точек. Шрифтовый маркер

Символы точек. Изображение из поля

Тип символа Растровый маркер позволяет сформировать символ точечного объекта на основе бинарных данных (картинки) непосредственно из BLOB-поля слоя.
Выберите Тип символа - Изображение из поля и определите его настройки (см. Рисунок 114 ):
  • Размер (мм) ;
  • Поворот (число/выражение) - угол поворота символа в градусах относительно его центра (по часовой стрелке от вертикали);
    Можно задать фиксированным числом или SQL-выражением.
  • Выражение для изображения - атрибутивное поле или SQL-выражение, в результате которого можно получить данные типа BLOB.
  • Рисунок 114 - Символы точек. Растровый маркер

Символы точек. Маркер с заливкой

В CoGIS Server поддерживается использование заливки простого маркера по правилам площадных объектов.
Выберите в разделе Точка : Тип символа - Маркер с заливкой . Определите его настройки (см. Рисунок 115 ):
  • Точка - настройки маркера:
  • Размер (мм) ;
  • Поворот (число/выражение) - угол поворота символа в градусах относительно его центра (по часовой стрелке от вертикали);
    Можно задать фиксированным числом или SQL-выражением.
  • Стиль - форма символа, по умолчанию - круг;
  • Заливка в точке - настройки заливки:
    • Тип символа - Простая заливка (см. п. 4.6.11.15 ), Центроиды (см. п. 4.6.11.16 ), Обводка линией (см. п. 4.6.11.17 ), Заливка градиентом (см. п. 4.6.11.18 ), Заливка штриховкой (см. п. 4.6.11.19 ).
      Задайте параметры согласно выбранному типу символа заливки.
      При необходимости нажмите + справа от заголовка раздела, чтобы добавить дополнительный слой заливки.
    • Рисунок 115 - Символы точек. Маркер с заливкой (на примере с заливкой градиентом)

Символы линий. Простая линия

Простая линия - символ по умолчанию для линейных объектов.
Символ характеризуется следующими параметрами, доступными для изменения (см. Рисунок 116 ):
  • Цвет -цвет линии;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
  • Ширина (мм) ;
  • Стиль - шаблон линии;
  • Стиль окончаний - вид концов линии: квадратные, скругленные или плоские;
  • Стиль соединений - вид соединений, форма стыков: угловатые, скругленные или скошенные.
  • Рисунок 116 - Символы линий. Простая линия

Символы линий. Маркерная линия

Тип символа Маркерная линия позволяет задать символ для линейных объектов на основе повторяющихся с определенным интервалом маркеров.
Выберите Тип символа - Маркерная линия и определите его настройки (см. Рисунок 117 ):
  • Настройки линии :
    • Начальное смещение (мм) - отступ первого маркера от начала линии, в миллиметрах;
    • Шаг расстановки точек (мм) - расстояние между соседними маркерами;
    • Смещение линии (градусы) - угловое смещение цепочки маркеров относительно исходной оси геометрии;
    • Поворачивать точки - если включено, каждый маркер автоматически разворачивается по направлению изгиба и вектора линии в конкретной точке ее прохождения;
  • Настройки маркера .
    Настройки маркера полностью аналогичны настройкам символа для точечных объектов (см. п. 4.6.11.8 - 4.6.11.12 ).
    По умолчанию выбран Простой маркер .
  • Рисунок 117 - Символы линий. Маркерная линия (на примере простого маркера)

Символы полигонов. Простая заливка

Простая заливка - символ по умолчанию для полигональных объектов.
Символ характеризуется следующими параметрами, доступными для изменения (см. Рисунок 118 ):
  • Заливка :
    • Цвет заливки ;
      Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    • Стиль - текстуры заливки;
      Для сплошной заливки выбирайте первую текстуру. Для получения символа без заливки используйте вторую (пустую) текстуру.
      По умолчанию выбрана сплошная.
  • Контур :
    • Цвет - цвет контура символа;
      Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    • Ширина (мм) ;
    • Стиль - шаблон контура.
      Для получения символа без контура выбирайте последний (пустой) шаблон.
      По умолчанию выбран шаблон Сплошная .
    • Рисунок 118 - Символы полигонов. Простая заливка

Символы полигонов. Центроиды

Тип символа Центроиды позволяет для каждого полигонального объекта отображать его центроид.
Выберите Тип символа - Центроиды и определите его настройки (см. Рисунок 119 ):
  • Рисовать на каждой части - если включено, центроид отображается на каждой части составного полигона; если выключено - один центроид на весь составной объект;
  • Размещать только внутри - если включено, то центроид всегда отображается в границах полигонального объекта; если выключено, то центроид рассчитывается математически и может находится вне границ объекта;
  • Контур полигона :
    Позволяет настроить контур объекта, поверх которого рисуется центроид.
    • Цвет - цвет контура символа;
      Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    • Ширина (мм) ;
    • Стиль - шаблон контура.
      Для получения символа без контура выбирайте последний (пустой) шаблон.
      По умолчанию выбран шаблон Сплошная .
  • Настройки маркера ;
    В данном разделе задается маркер центроида.
    Настройки маркера полностью аналогичны настройкам символа для точечных объектов (см. пп. 4.6.11.8 - 4.6.11.12 ).
    По умолчанию выбран Простой маркер .
  • Рисунок 119 - Символы полигонов. Центроиды

Символы полигонов. Обводка линией

Тип символа Обводка линией позволяет задать расширенные настройки стиля контура полигональных объектов. С таким символом отображается только контур объекта, без заливки.
Выберите Тип символа - Обводка линией и определите его настройки (см. Рисунок 120 ).
Настройки символа полностью аналогичны настройкам Простой линии для линейных объектов (см. п. 4.6.11.13 ).
Рисунок 120 - Символы полигонов. Обводка линией

Символы полигонов. Заливка градиентом

Тип символа Заливка градиентом позволяет задать символ со сложной градиентной заливкой.
Выберите Тип символа - Заливка градиентом и определите его настройки (см. Рисунок 121 ):
  • Градиент - шкала смены цвета;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    По умолчанию градиент создается между двумя цветами - от черного к белому. Чтобы добавить средний цвет, дважды кликните по цветовой шкале в месте, где следует сделать переход. В выбранном месте под шкалой появится метка . Кликните на метку и во всплывающем окне нажмите на цвет, чтобы выбрать нужный из палитры (см. Рисунок 122 ).
    Вы можете добавить столько дополнительных переходов цвета, сколько требуется.
    Обратите внимание, что установленную метку перехода цвета нельзя сдвинуть. Чтобы удалить переход цвета, кликните на выбранную метку под шкалой и во всплывающем окне нажмите . Краевые цвета удалить нельзя.
  • Угол поворота ;
    По умолчанию символ закрашивается градиентом с переходом цвета по вертикали (угол поворота 0 градусов).
    Определите угол поворота для перехода цвета. Поворот осуществляется вокруг центра символа: положительный угол (бегунок вправо) - от вертикали против часовой стрелки; отрицательный угол (бегунок влево) - от вертикали по часовой стрелке.
  • Тип градиента (см. Рисунок 123 ):
    Выберите, каким образом будет распространяться цвет по объекту.
    • Линейный - выбрано по умолчанию, переход цвета происходит слева направо;
    • Радиальный - переход цвета происходит из центра к краям по окружностям;
    • Конический - переход цвета происходит из центра к краям по квадратам.
    • Рисунок 121 - Символы полигонов. Заливка градиентом
    • Рисунок 122 - Заливка градиентом с тремя переходами цвета
    • Рисунок 123 - Типы градиента: линейный (слева), радиальный (в центре), конический (справа)

Символы полигонов. Заливка штриховкой

Тип символа Заливка штриховкой позволяет задать заштрихованный символ.
Выберите Тип символа - Заливка штриховкой и определите его настройки (см. Рисунок 124 ):
  • Угол - угол наклона штрихов в градусах;
    Угол отсчитывается от горизонтали: положительный - против часовой стрелки, отрицательный - по часовой стрелке.
    По умолчанию 0 .
  • Отступ - расстояние между линиями штрихов в мм на экране;
    По умолчанию 1 .
  • Штриховка ;
    В данном разделе задаются настройки штрихов.
    Настройки штрихов полностью аналогичны настройкам символа для линейных объектов (см. пп. 4.6.11.13 - 4.6.11.14 ).
    По умолчанию выбрана Простая линия .
    При необходимости нажмите + справа от заголовка раздела, чтобы добавить дополнительный слой штриховки.
  • Обводка .
    В данном разделе задается контур символа.
    Настройки контура полностью аналогичны настройкам символа для линейных объектов (см. пп. 4.6.11.13 - 4.6.11.14 ).
    По умолчанию выбрана Простая линия .
    При необходимости нажмите + справа от заголовка раздела, чтобы добавить дополнительный слой контура.
  • Рисунок 124 - Символы полигонов. Заливка штриховкой

Слой. Подписи

Вкладка доступна только для векторных слоев.
Вкладка предназначена для настройки подписей объектов (см. Рисунок 125 ).
Чтобы добавить новый стиль подписей объектов, нажмите + Добавить отрисовщик , расположенную в строке с заголовком вкладки.
Настройки стиля не зависят от типа геометрии слоя.
Стили подписей объектов могут быть настроены одинаковыми для всех объектов или разными в зависимости от выбранной классификации. Выберите Тип подписи - Простой , По уникальным значениям , По правилам и задайте соответствующие настройки подписей (см. п. 4.6.12.1 ).
Вы можете добавить столько отрисовщиков с разными типами подписей, сколько требуется.
Рисунок 125 - Слой. Вкладка Подписи
Чтобы удалить отрисовщик, нажмите , расположенную в строке с выбранным отрисовщиком (см. Рисунок 126 ).
Рисунок 126 - Удаление отрисовщика
Вы можете скопировать настройки отрисовщиков выбранного слоя и загрузить их для другого слоя того же типа геометрии. Чтобы скопировать настройки отрисовщиков выбранного слоя, нажмите в строке с заголовком вкладки. Перейдите во вкладку Подписи другого слоя и нажмите , расположенную также в строке с заголовком вкладки (см. Рисунок 127 ). Настройки отрисовщиков загружены.
Копирование настроек позволяет быстро переносить их между различными слоями или даже использовать в совершенно других картографических проектах без необходимости повторной ручной настройки.
Обратите внимание, что для корректного копирования настроек отрисовщиков тип геометрии, названия выбранных атрибутивных полей (если используются в настройках) и их типы выбранного и другого слоя должны совпадать.

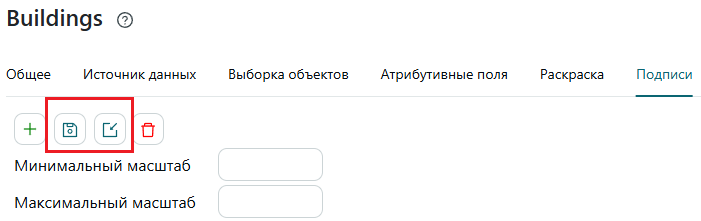

Рисунок 127 - Копирование и вставка настроек подписей слоя
Помимо обычных подписей к объектам, вы можете настроить статичные подписи.
Включите тумблер Включить статичные подписи (см. Рисунок 128 ).
Включение статичных подписей для слоя позволяет подписывать объекты при помощи подписей, расположение которых не меняется. Все свойства для статичных подписей берутся из свойств обычной подписи.
Рисунок 128 - Подписи. Включение статичных подписей

Тип подписи. Настройка подписи

Параметр доступен векторным слоям со всеми типами геометрии.
Можно настроить следующий Тип подписи :
  • Простой - все объекты слоя подписываются одинаковым стилем;
    В параметре Значение подписи выберите атрибутивное поле или задайте SQL-выражение, по которому будет формироваться подпись для каждого объекта слоя.
    Выберите для подписи шрифт, его цвет, размер, стиль, выравнивание и другие настройки.
  • По уникальным значениям - объекты делятся на группы по уникальным значениям выбранного атрибутивного поля, объекты каждой группы подписываются своим стилем;
    Задайте следующие параметры:
    • Имя поля - атрибутивное поле, по уникальным значениям которого формируются группы;
    • Значение подписи - атрибутивное поле или задайте SQL-выражение, по которому будет формироваться подпись для каждого объекта слоя;
    • Подпись по умолчанию - стиль подписи для объектов, которые не входят в имеющиеся группы;
      При необходимости нажмите +, расположенную справа от названия параметра, и выберите для подписи шрифт, его цвет, размер, стиль, выравнивание и другие настройки.
      Чтобы удалить стиль подписи по умолчанию, нажмите , расположенную там же.
    • Значения - уникальные значения, по которым создаются группы объектов.
      Нажмите + и введите значения вручную или автоматически, нажав на кнопку , расположенную справа в строке Значения .
      Для каждого значения задайте стиль подписи группы: выберите шрифт, его цвет, размер, стиль, выравнивание и другие настройки.
      Чтобы удалить заданное значение, нажмите , расположенную в строке с выбранным значением.
  • По правилам (см. Рисунок 129 ) - группа объектов формируется по заданному SQL-условию, объекты каждой группы подписываются своим стилем;
    Задайте следующие параметры:
    • Значение подписи - атрибутивное поле или задайте SQL-выражение, по которому будет формироваться подпись для каждого объекта слоя;
    • Правило - SQL-условие, по которому создаются группы объектов.
      Нажмите + и введите SQL-условие.
      Для каждого правила задайте:
      • Минимальный масштаб , Максимальный масштаб - диапазон видимости подписей групп;
      • Включено - если включено, данное правило используется;
      • стиль подписи группы: выберите шрифт, его цвет, размер, стиль, выравнивание и другие настройки.
        Чтобы удалить заданное правило, нажмите , расположенную в строке с выбранным правилом.
Подпись (для типа подписи Простой ), Подпись по умолчанию (для типа подписи По уникальным значениям ), стили подписи для каждого уникального Значения или Правила задаются по одному и тому же принципу.
Для Подписи по умолчанию нажмите + и добавьте настройки стиля подписи. Для каждого Значения или Правила предварительно разверните его настройки по кнопке , расположенной на плашке.
Задайте его настройки стиля подписи (см. Рисунок 129 ):
  • Имя шрифта , Размер , Цвет шрифта - размер и цвет выбранного шрифта;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
  • Стиль шрифта - Полужирный , Курсив , Подчеркнутый ;
  • Вертикальное выравнивание - Сверху , По центру , По базовой линии , Снизу ;
  • Горизонтальное выравнивание - Слева , По центру , Справа ;
  • Смещение - сдвиг символа по горизонтали и по вертикали относительно центра объекта, в миллиметрах.
  • Тень (цвет, смещение) - цвет и сдвиг по горизонтали и вертикали тени символа, в миллиметрах;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    Чтобы отключить тень, выберите нулевой сдвиг или полностью прозрачный цвет.
  • Гало (цвет, размер) - цвет и размер гало, в миллиметрах;
    Нажмите на цвет и в открывшейся палитре выберите нужный или задайте его шестнадцатеричный код (HEX), значения яркости (HSB) или RGB вручную. Также вы можете задать видимость цвета ( 0% - полностью невидимый, 100% - полностью видимый).
    Чтобы отключить гало, выберите нулевой размер или полностью прозрачный цвет.
  • Строгий поворот - опция удержания угла при повороте карты.
В параметре Миниатюра и на плашке Значения или Правила отображается настроенный стиль подписи.
Рисунок 129 - Слой. Тип подписи. По правилам. Полигональный слой

Слой. Файловые вложения

Вкладка доступна только для векторных и табличных слоев.
Во вкладке вы можете создать и настроить таблицу вложений к объектам слоя (см. Рисунок 130 ).
Чтобы создать таблицу вложений для слоя, включите параметр Есть таблица вложений .
Обратите внимание, что для создания таблицы вложений требуется подтверждение, так как таблица вложений создается сразу, без необходимости сохранения проекта.
В параметрах ниже отображается информация о таблице вложений:
  • Имя таблицы вложений - название связанной таблицы;
    По умолчанию формируется автоматически с постфиксом __ATTACH .
    Например: polygons__ATTACH .
  • Место хранение вложений - место, где физически будут размещаться загружаемые вложения: на диске ( Диск ) или в базе данных ( База данных );
  • Выдавать вложения - возможность запретить выдавать вложения для слоя, если они для него настроены в базе данных;
  • Записи в таблице .
    Нажмите на кнопку Показать , чтобы просмотреть записи таблицы вложений в отдельном окне.
    Просмотр записей таблицы вложений аналогичен просмотру записей атрибутивной таблицы слоя (см. подробнее п. 4.6.9.1 ).
Таблица вложений может быть добавлена к проекту, как слой. Для этого нажмите кнопку Добавить как слой . Таблица вложений добавится в ту же группу, что и основной слой.
Помимо служебных полей, которые создаются автоматически, таблица вложений может содержать дополнительные поля.
В разделе Дополнительные поля представлена схема дополнительных атрибутивных полей таблицы вложений в виде таблицы со следующими столбцами:
  • Имя поля;
  • Тип поля;
  • Обязательность (допустимость пустых значений);
  • Длина - для текстовых полей, максимальное количество символов;
  • Выражение значения по умолчанию - SQL-выражение, в результате которой вычисляется значение по умолчанию для поля.
Вы можете добавить новое поле. Нажмите кнопку Добавить поле и в отдельном окне задайте параметры поля. Нажмите Создать поле и новое атрибутивное поле добавится к схеме таблицы вложений. Если новое поле добавлять не нужно, нажмите Отмена .
Обратите внимание, что новое атрибутивное поле добавляется к таблице вложений сразу, без необходимости сохранения проекта.
Рисунок 130 - Слой. Вкладка Файловые вложения. Добавление дополнительного поля
Чтобы удалить дополнительные поля таблицы вложений, выделите нужные строки в таблице Дополнительные поля и нажмите красную кнопку Удалить выбранные поля в верхней правой части раздела (см. Рисунок 131 ). В скобках названия кнопки указано количество удаляемых полей. Поля удаляются сразу, без необходимости сохранения проекта.
Если таблица вложений была создана, но больше не требуется, вы можете удалить ее. Отключите параметр Есть таблица вложений .
Обратите внимание, что таблица вложений будет удалена сразу, без необходимости сохранения проекта.
Рисунок 131 - Удаление дополнительного поля таблицы вложений

Слой. Отслеживание изменений

Вкладка доступна только для векторных и табличных слоев.
Вкладка предназначена для создания записей, когда и кем были внесены изменения в слой. Такие записи могут быть сделаны:
  • в полях выбранного слоя для каждого отдельного объекта (трекер изменений),
  • в отдельно настроенной таблице истории изменений (см. Рисунок 132 ).
Обратите внимание, что записи о создании и изменении объектов слоя будут автоматически вноситься в поля выбранного слоя для каждого отдельного объекта (трекер изменений), если:
Дополнительных настроек не требуется. В разделе Поля отслеживания изменений вкладки Отслеживание изменений QGS-редактора вы можете переопределить поля для записей трекера изменений. Для этого задайте соответственные параметры:
  • Кем создано - тип Текст; записывается логин пользователя, создавшего объект;
  • Когда создано - тип Дата-время, дата и время создания объекта;
  • Кто последний редактировал - тип Текст, записывается логин пользователя, внесшего последние изменения в атрибуты или геометрию объекта.
  • Когда изменено - тип Дата-время, дата и время последнего редактирования атрибутов или геометрии объекта.
В выпадающем списке для каждого параметра выберите нужное поле. Выпадающий список полей фильтруется в соответствии с требуемым типом поля.
Если какой-то из параметров не указан, то соответственные этим параметрам записи будут вноситься в поля, указанные в Глобальных настройках .
Если подходящих полей для записей трекера изменений в атрибутивной таблице слоя не имеется, вы можете автоматически создать их по кнопке Добавить недостающие поля , расположенной в строке заголовка раздела Поля отслеживания изменений . В таком случае в атрибутивной таблице источника слоя будут созданы недостающие поля с названиями, указанными в Глобальных настройках .
Рисунок 132 - Слой. Вкладка Отслеживание изменений
В разделе Таблица истории изменений вы можете создать отдельную таблицу для отслеживания изменений в слое. В таблице истории изменений хранится не только информация о том, кем и когда был создан или изменен объект в слое, но и какое действие было произведено пользователем (создание, изменение или удаление объекта), и конкретные изменения в атрибутах объекта. При этом действия с вложениями и связанными объектами не записываются.
Чтобы создать таблицу истории изменений для слоя, включите параметр Есть таблица изменений .
Обратите внимание, что:
  • для создания таблицы истории изменений требуется подтверждение, так как таблица истории изменений создается сразу, без необходимости сохранения проекта;
  • таблица истории изменений создается одна для всех таблиц, расположенных в одной схеме данных базы данных, в созданную таблицу автоматически будут вноситься записи об изменениях в любой из таблиц этой схемы;
  • если в проекте есть другие слои с источниками из той же схемы данных, то информация о созданной таблице истории изменений автоматически появится и для этих слоев;
  • для картографического сервиса в Правилах SOE (меню Администрирование > Правила SOE ) настроен плагин История изменений (см. Руководство по созданию картографических приложений )
В параметрах ниже отображается информация о таблице истории изменений:
  • Имя таблицы истории изменений - название таблицы с учетом схемы данных;
    По умолчанию формируется автоматически с названием elitegis_edit_history .
  • Записи в таблице .
    Нажмите на кнопку Показать , чтобы просмотреть записи таблицы таблицы истории изменений в отдельном окне.
    Просмотр записей таблицы истории изменений аналогичен просмотру записей атрибутивной таблицы слоя (см. подробнее п. 4.6.9.1 , см. Рисунок 133 ).
Если таблица истории изменений была создана, но больше не требуется, вы можете удалить ее. Отключите параметр Есть таблица изменений .
Обратите внимание, что таблица истории изменений будет удалена сразу, без необходимости сохранения проекта. Таблица истории изменений будет удалена для всех таблиц схемы данных выбранного слоя.
Рисунок 133 - Просмотр записей таблицы истории изменений

Слой. Свойства

Вкладка доступна только для векторных и табличных слоев.
В данной вкладке отображаются системные идентификаторы и дополнительные переменные, которые могут использоваться ГИС-сервером CoGIS (см. Рисунок 134 ).
Переменные задаются в виде пары «свойство-значение».
Нажмите на кнопку + Добавить свойство . Впишите свойство (переменную) и ее значение в соответственные колонки.
Свойство добавлено. Можно добавить несколько свойств.
Чтобы удалить свойство, нажмите в строке выбранного свойства .
Рисунок 134 - Слой. Вкладка Свойства

Версии проекта

QGS-редактор поддерживает версионность проекта. Вы можете работать с разными версиями проекта картографического сервиса.
При первом переходе во вкладку Проект картографического сервиса после публикации файла сервиса создается Оригинальная версия проекта. Оригинальная версия проекта перезаписывается, если файл проекта был обновлен по кнопке Обновить из файла на панели инструментов сервиса (см. п. 3.4 ).
При сохранении изменений проекта в QGS-редакторе по кнопке Сохранить изменения на панели инструментов сервиса (см. п. 3.4 ) создается Предыдущая версия проекта. Каждый раз при сохранении изменений проекта в QGS-редакторе Предыдущая версия перезаписывается. Именно Предыдущая версия проекта используется для опубликованного сервиса, поэтому вы можете увидеть произведенные непосредственно в QGS-редакторе изменения после в интерактивной карте.
При сохранении изменений проекта в QGS-редакторе по кнопке Сохранить как верифицированную версию (см. контекстное меню Карты - п. 4.6.1 ) вы создаете Верифицированную версию проекта. При последующих сохранениях проекта по этой кнопке Верифицированная версия перезаписывается.
Все версии проекта находятся в папке на ГИС-сервере, где расположен и сам картографический сервис.
При необходимости вы можете вернуться к одной из сохраненных версий проекта по кнопке Вернуться к версии проекта на панели инструментов сервиса (см. п. 3.4 , см. Рисунок 135 ). Каждую из версий вы также можете скачать по соответственной кнопке.
Рисунок 135 - Восстановление версии проекта картографического сервиса
