12 | Документация

Сервисы

Сервисы. Общие положения

Для работы с картой используются сервисы, подключение к которым устанавливается во вкладке Сервисы . Нужный для работы вид сервиса выберите из списка, нажав кнопку Добавить сервис (см. Рисунок 53 ).

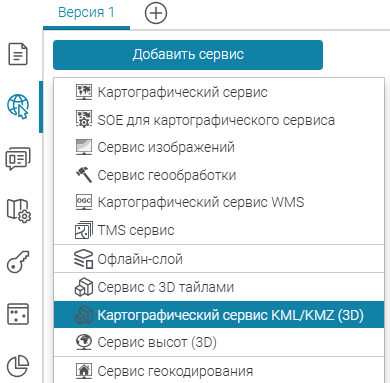

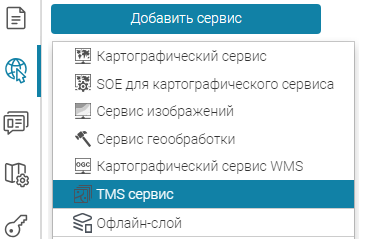

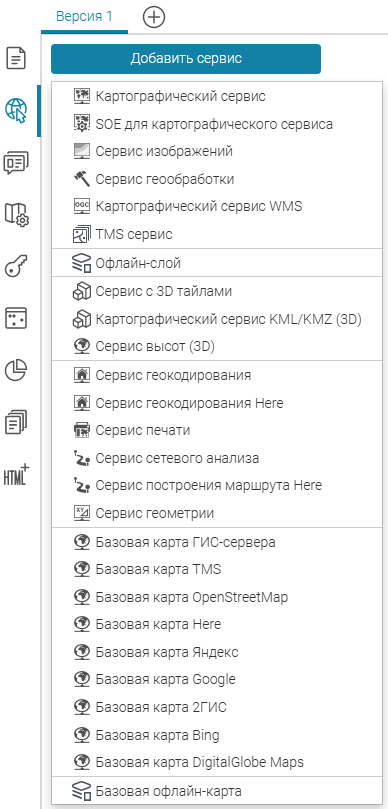

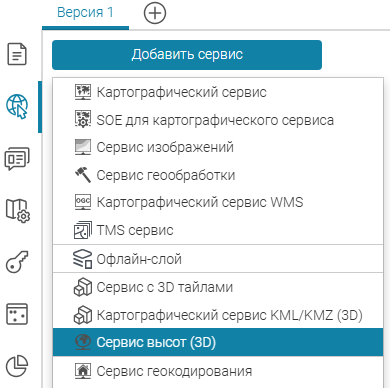

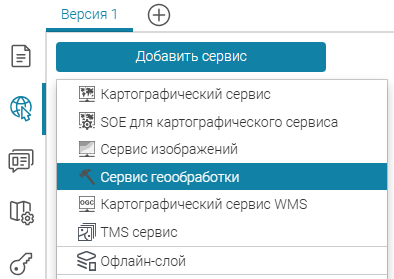

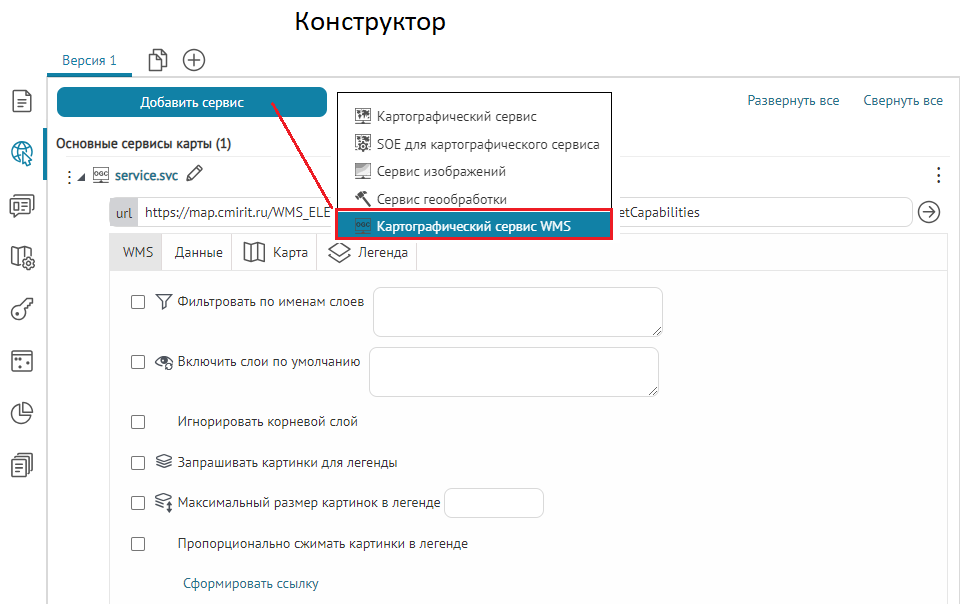

Рисунок 53 - Список доступных сервисов

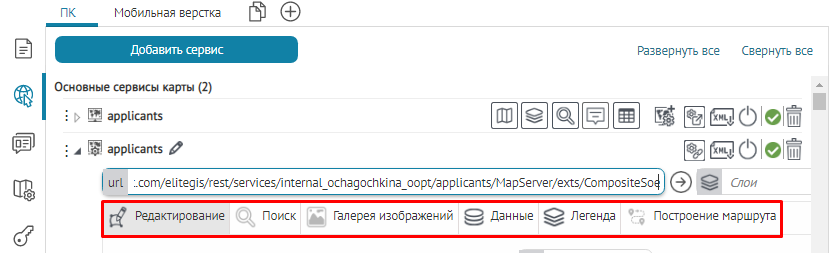

У каждого сервиса есть вкладки настроек, чтобы свернуть или развернуть их, нажмите на соответствующие кнопки, расположенные в верхнем правом углу. Вы можете выгрузить XML-файл настроек сервиса, нажав . По команде контекстного меню сервиса Клонировать вы можете полностью продублировать выбранный сервис. В списке сервисов добавится новый сервис с настройками, полностью повторяющими настройки выбранного сервиса. Если созданный сервис временно не будет использоваться, нажмите .

Картографический сервис

Картографический сервис. Общие положения.

Для установления подключения к картографическому сервису введите его адрес в поле url, пример ниже, см. Рисунок 54 .

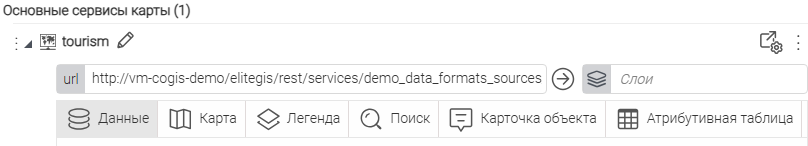

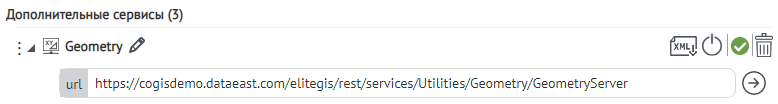

Рисунок 54 - Пример ввода URL-адреса картографического сервиса
Кликните на пустую строку в поле url, если подключение к необходимому сервису не отображается, кликните на кнопку Обновить и выберите его из выпадающего списка, пример ниже, см. Рисунок 55 .

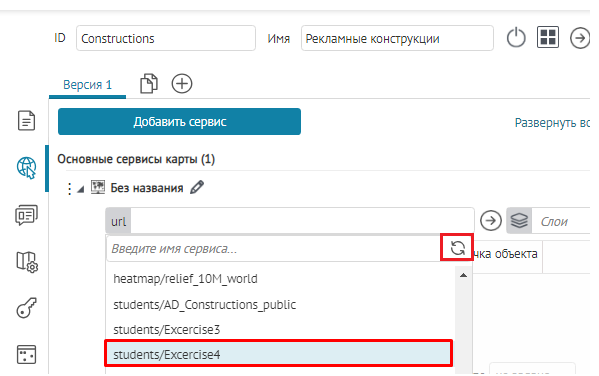

Рисунок 55 - Пример обновления пути подключения к картографическому сервису

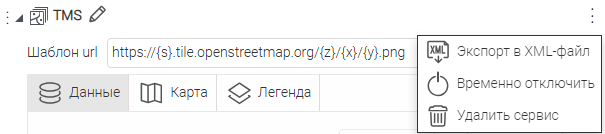

Для перехода на страницу картографического сервиса нажмите . Чтобы переименовать сервис, нажмите . По умолчанию все слои картографического сервиса добавятся на карту. Вы можете выбрать слои и групповые слои картографического сервиса, которые будут добавлены на карту, для этого укажите их номера.
Для управления настройками картографического сервиса, заданными при его публикации на ГИС-сервере, предназначены вкладки: Данные , Карта , Легенда , Поиск , Карточка объекта , Атрибутивная таблица .

Вкладка Данные

Вкладка содержит опции, позволяющие задавать условия отображения объектов слоя картографического сервиса на карте. Вид вкладки приведен ниже, см. Рисунок 56 . Подробнее о макросах, используемых в настройках вкладки Данные , см. п. 10 .

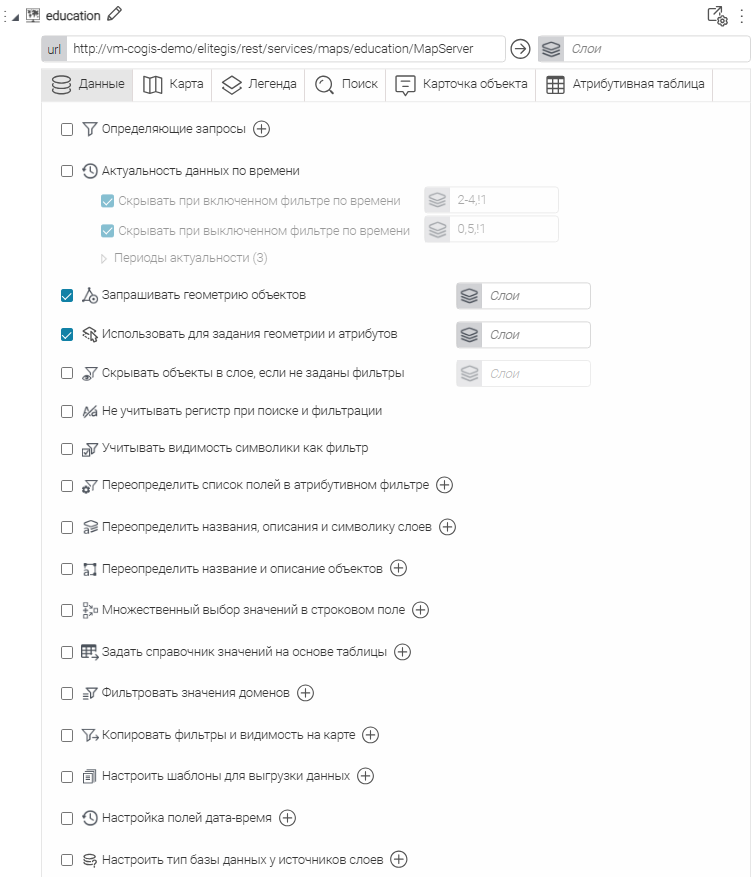

Рисунок 56 - Вкладка Данные картографического сервиса
  • Определяющие запросы - чтобы создать определяющий запрос, отметьте опцию и введите запрос. Например, если вы введете запрос вида <ObjectID>10> , пример ниже, см. Рисунок 57 , то на вашей карте отобразятся только те объекты, у которых значение атрибутивного поля OBJECTID больше десяти.
Рисунок 57 - Определяющие запросы
Если вы хотите, чтобы запрос применялся к определенным слоям или групповому слою, укажите их номера.

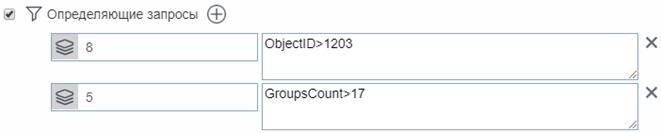

Для различных слоев можно задать разные запросы, пример ниже, см. Рисунок 58 . Добавьте определяющий запрос, нажав .
Рисунок 58 - Определяющие запросы

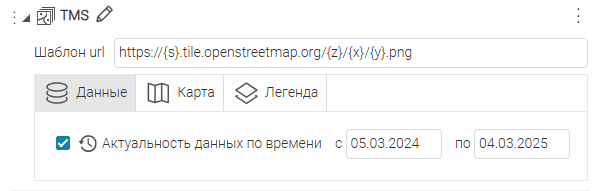

  •   Актуальность данных по времени - отмеченная опция определяет отображение слоев картографического сервиса на карте при использовании временной шкалы (фильтра по времени, см. 7.5.3 ). В таком случае выбранные слои картографического сервиса будут отображаться на карте только в указанные периоды времени (см. Рисунок 59 ).
    Отметьте соответствующую опцию и укажите слои , которые следует Скрывать при включенном фильтре по времени или Скрывать при выключенном фильтре по времени.
    Добавьте Периоды актуальности для одного или нескольких слоев, нажимая . Укажите начало и конец периода одним из способов:
    • задайте Фиксированное значение в выпадающем календаре или впишите дату и время в формате ДД.ММ.ГГГГ ЧЧ:ММ в текстовое поле;
    • или выберите один из вариантов - Текущий день и время , Текущий день , Начало текущего месяца , Начало текущего квартала , Начало текущего года - и задайте, если требуется, сдвиг от выбранной даты по времени (в минутах, часах, днях, неделях, месяцах, годах). Сдвиг можно задавать как положительным, так и отрицательным числом.
      При необходимости период актуальности можно удалить, нажав .

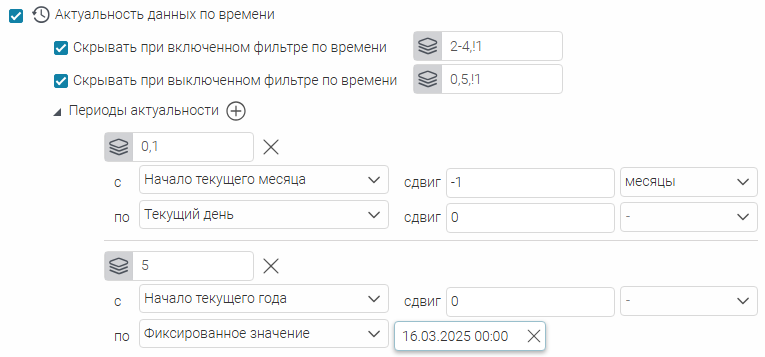

Рисунок 59 - Настройка актуальности данных по времени
  • Запрашивать геометрию объектов - опция включена по умолчанию. Рекомендуется отключить опцию для слоев, в которых есть объекты с большим числом поворотных точек (узлов), координаты геометрии которых не требуется просматривать одну за другой.
  • Использовать для задания геометрии и атрибутов - опция включена по умолчанию и применяется для всех слоев картографического сервиса. Если необходимо, укажите номер слоя картографического сервиса, из которого будет использована заданная геометрия существующего объекта и его атрибуты.
    Например, в одном картографическом сервисе можно включить эту опцию и указать слой Здания для использования его геометрии и атрибутов, а в другом картографическом сервисе в редактируемом слое Здания1 создать новый объект, используя геометрию и атрибуты слоя Здания .
    Обычно опция Использовать для задания геометрии и атрибутов работает с инструментом По другим объектам в опции Настройки создания объектов , чтобы для редактируемого слоя при создании объектов можно было настроить, использовать ли заданную геометрию, копировать ли существующие атрибуты, указав необходимое соответствие полей, подробнее см. п. 7.3.9.2.1 .
    При наличии соответствующих настроек данная опция используется:

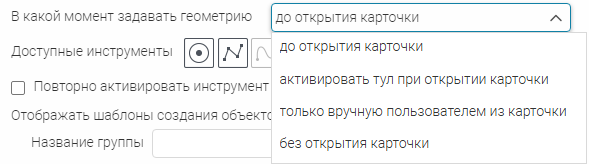

    • в окне Создание объектов во всплывающей панели инструментов, пример см. Рисунок 60 , подробнее в п. 7.3.9.2.1 ;
    • Рисунок 60 - Пример доступного инструмента для создания объекта в окне Создание объектов всплывающей панели инструментов
    • Быстрые кнопки для создания объектов, пример см. Рисунок 61 , подробнее в п. 7.3.9.2.1 ;

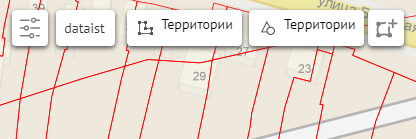

    • Рисунок 61 - Пример быстрой кнопки создания объекта Территории с доступным инструментом По другим объектам
    • в блоке Координаты Карточки объекта, пример см. Рисунок 62 , подробнее в п. 7.4.2.9 .

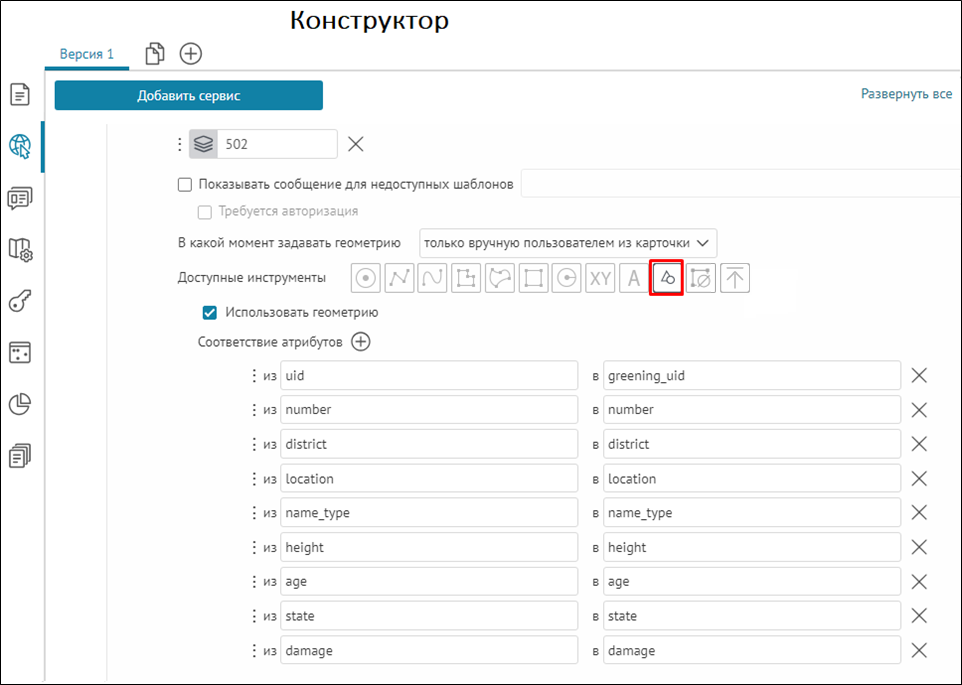

    • Рисунок 62 - Пример инструмента С карты для создания объекта в блоке Координаты Карточки объекта
  • Скрывать объекты в слое, если не заданы фильтры - опция позволяет скрыть объекты слоя, если к нему не применен атрибутивный фильтр (в атрибутивной таблице или виджете).
    Отметьте опцию и по кнопке добавьте один или несколько наборов слоев (параметр Слои ), для видимости которых должен быть задан атрибутивный фильтр.

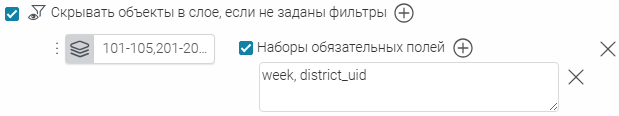

    При необходимости отметьте опцию Наборы обязательных полей и по кнопке задайте набор атрибутивных полей, по которым пользователь обязан отфильтровать данные указанных слоев (см. Рисунок 63 ).
    Можно задавать несколько наборов полей, нажимая . В таком случае объекты указанных слоев будут отображаться на карте, если хотя бы для одного из заданных наборов полей фильтрация задана.
    Пример применения опции - показывать объекты слоев различных правонарушений, только если задан конкретный месяц года.
  • Рисунок 63 - Пример использования опции Скрывать объекты в слое, если не заданы фильтры
  • Не учитывать регистр при поиске и фильтрации - отметьте данную опцию, если нужно регистрозависимый поиск сделать нечувствительным к регистру.
  • Учитывать видимость символики как фильтр - отметьте данную опцию, если нужно, чтобы видимость символики учитывалась для отображения объектов в атрибутивной таблице.
  • Переопределить список полей в атрибутивном фильтре - если вы хотите переопределить список и порядок расположения атрибутивных полей, по которым будет доступна фильтрация в слое, отметьте опцию и введите названия атрибутивных полей через запятую. При этом если задан псевдоним атрибутивного поля для слоя картографического сервиса, тогда по умолчанию будет отображен псевдоним поля, а не его название.
    Чтобы в атрибутивном фильтре слоя учитывался порядок, в котором вы ввели названия полей, отметьте Учитывать указанный порядок полей . Если нужно исключить атрибутивные поля из списка, по которому будет доступна фильтрация в слое, введите их названия через запятую и отметьте Все, кроме перечисленных . Чтобы переопределить список атрибутивных полей, по которым будет доступна фильтрация только для определенных слоев, укажите номера слоев, как показано ниже, см. Рисунок 64 .

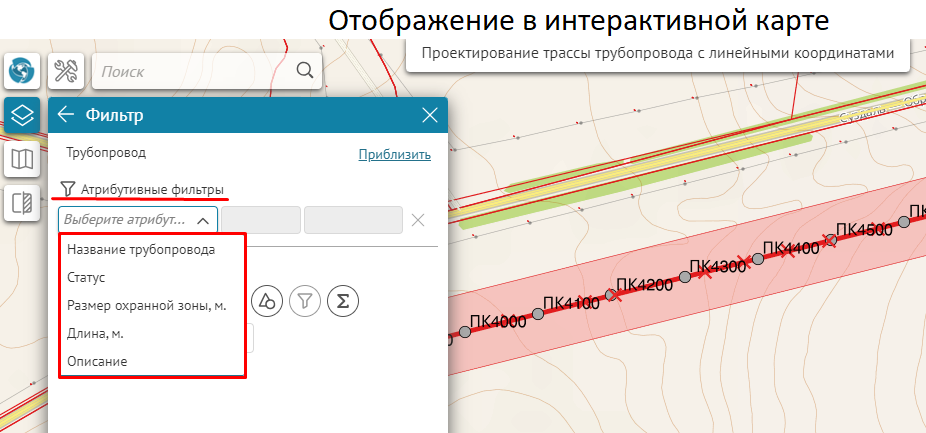

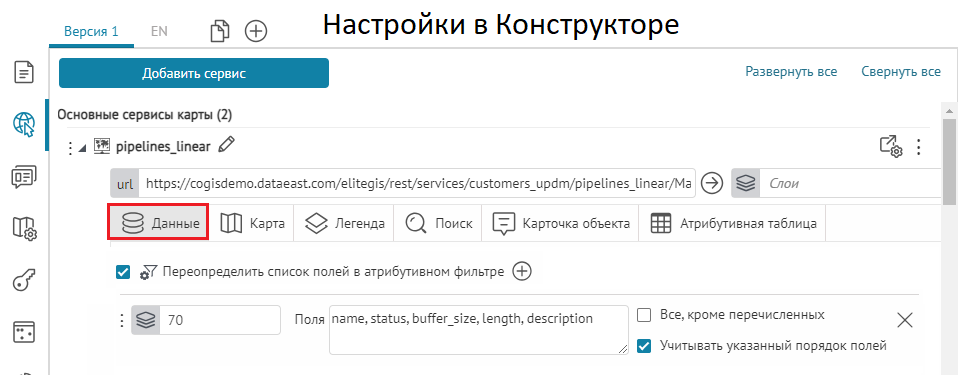

Рисунок 64 - Переопределение списка полей в атрибутивном фильтре

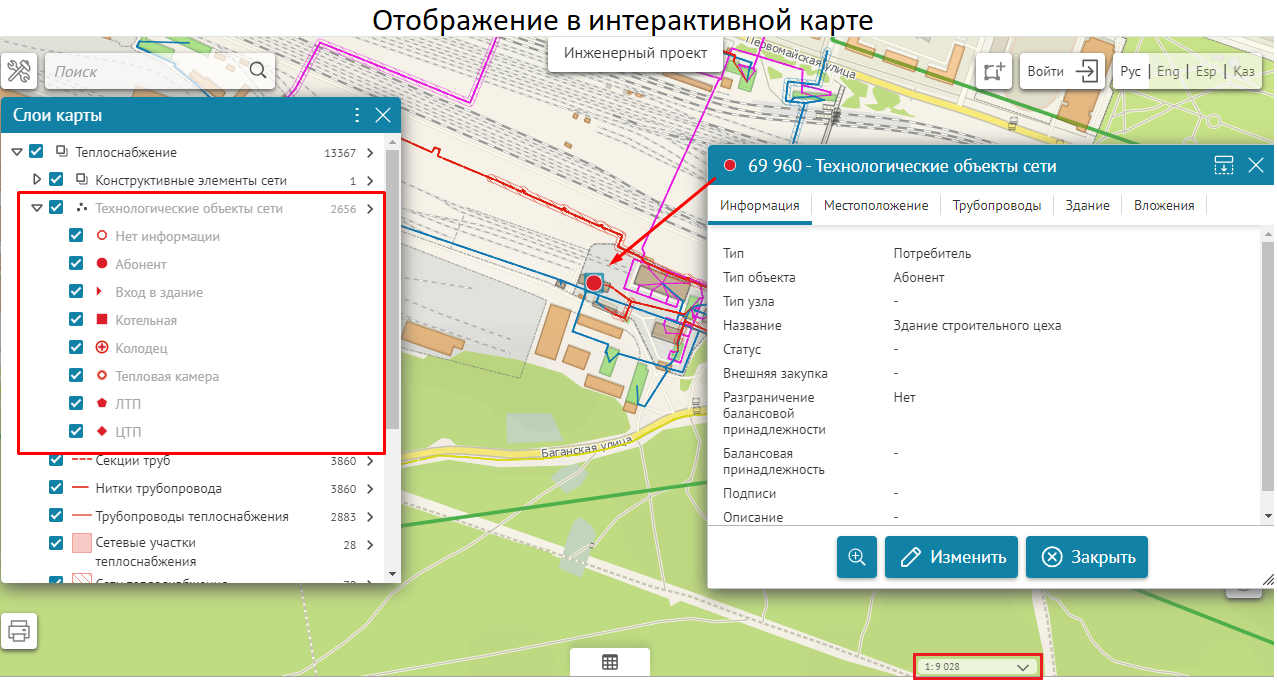

  • Переопределить названия, описания и символику слоев - чтобы переопределить название и описание слоя, отметьте опцию, нажмите , укажите номер слоя, введите новое название и описание. Название слоя будет переопределено в Легенде , Карточке объекта и Атрибутивной таблице . Описание слоя - в меню слоя Легенды и Атрибутивной таблице . Чтобы переопределить символику объектов слоя в Легенде , отметьте опцию и загрузите файл. Чтобы скрыть слои группового слоя в Легенде , отметьте Скрывать дочерние слои , как показано ниже, см. Рисунок 65 .

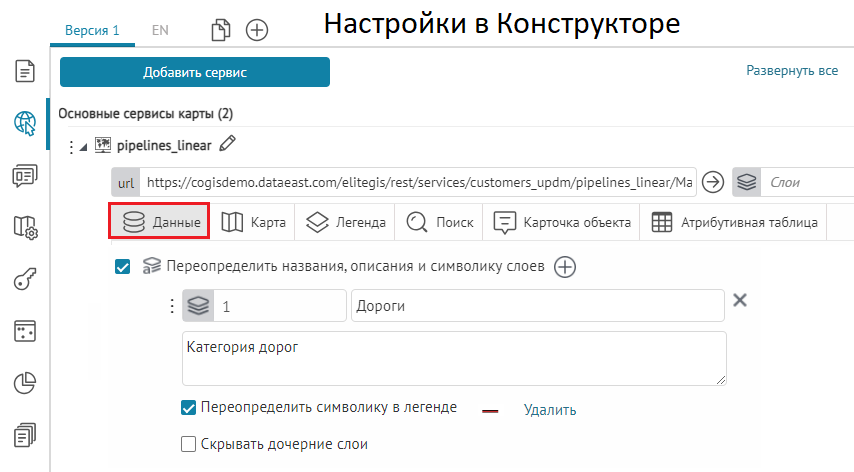

Рисунок 65 - Переопределение названия и описания слоя. Скрытие слоев группового слоя.
  • Переопределить название и описание объектов - чтобы переопределить название и описание объектов слоя, отметьте опцию, нажмите , укажите номер слоя, введите новое название или описание объектов. Название объекта будет переопределено в Карточке объекта , описание - в результатах поиска объекта.
    Чтобы использовать выражение, настроенное для отображаемого имени в картографическом проекте (см. Руководство по созданию картографических проектов QGIS ), используйте макрос {DisplayName} .

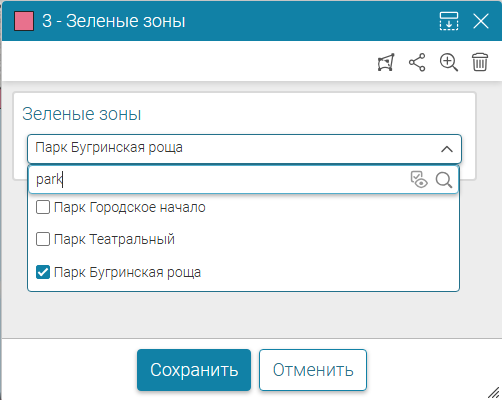

  • Множественный выбор значений в строковом поле - данная опция подразумевает наличие домена предопределенных значений или заданного справочника значений на основе текстового (строкового) поля, при этом в процессе создания/редактирования объекта в Карточке объекта будет доступен по умолчанию выпадающий список, из которого можно выбрать несколько атрибутивных значений, пример ниже, см. Рисунок 66 . Также допустимы настройки, когда, например, для слоя Здания для домена или справочника значений указан код для строкового поля, где код 1 означает Жилой , а код 2 - Коммерческий и т. д. Чтобы записать в строковое поле несколько значений через разделитель, отметьте опцию, нажмите , укажите номер слоя и название атрибутивного поля, для которого будет использоваться множественный выбор значений.
    Обратите внимание, что данная опция будет доступна в Карточке объекта при создании/редактировании объекта только в том случае, если во вкладке настроек карты Сервисы установлено подключение к расширению функциональности картографического сервиса SOE и для расширения функциональности картографического сервиса заданы правила на странице Правила SOE , а именно - настройки плагина редактирования, подробнее в п. 8.4 Редактирование объектов. Плагин Редактирование.

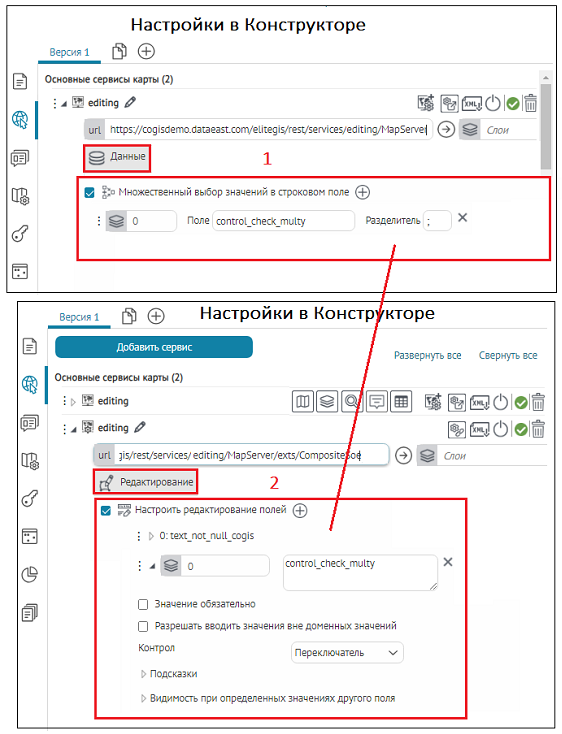

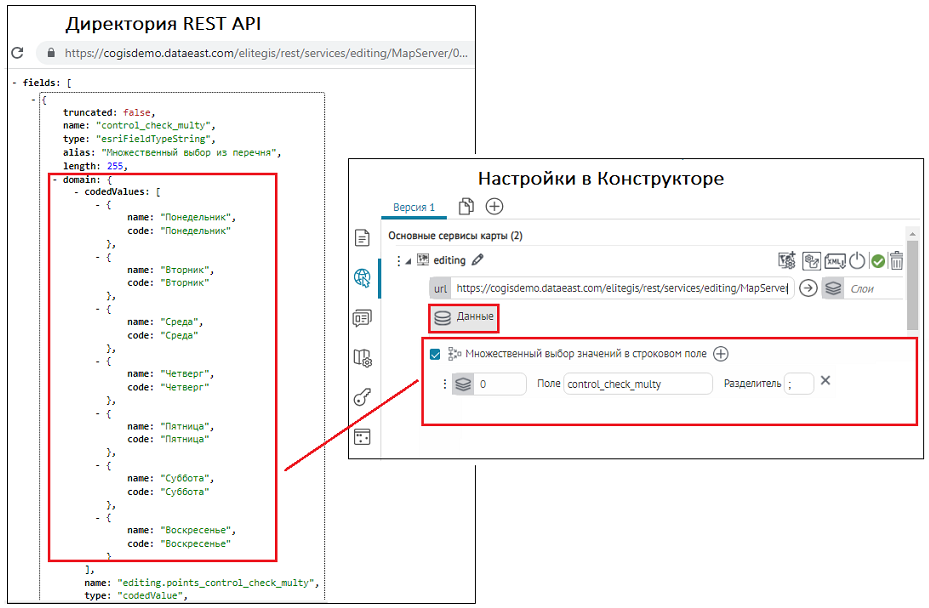

Рисунок 66 - Пример заданных настроек опции Множественный выбор в строковом поле

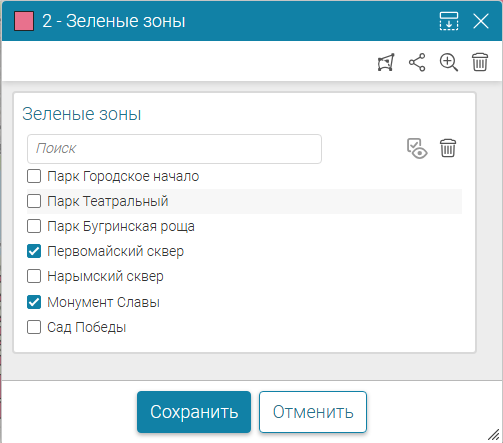

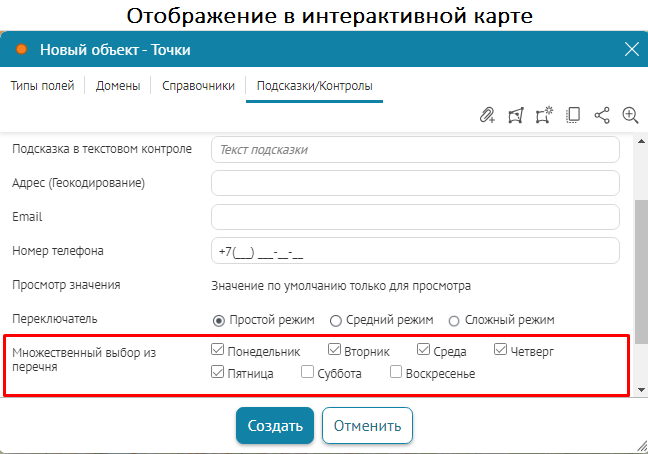

В Карточке объекта с заданной опцией Множественный выбор в строковом поле для редактируемого поля можно также выбрать вариант контрола Переключатель , подробнее см. п. Контрол в п. 7.3.9.2.9 . Тогда при создании/редактировании объектов в Карточке объекта пользователю будет доступна возможность с помощью переключателя Включить ☑ /Выключить ☐ выбрать для записи несколько атрибутивных значений из списка предопределенных значений домена, пример ниже, см. Рисунок 67 .
Рисунок 67 - Пример настройки опции Множественный выбор значений в строковом поле с контролом Переключатель
  • Задать справочник значений на основе таблицы - у атрибутивного поля может быть домен предопределенных значений. Данная опция позволяет вместо домена предопределенных значений или в случае его отсутствия использовать таблицу-справочник, опубликованную в картографическом сервисе. При создании и редактировании объекта и в атрибутивном фильтре значение такого поля выбирается из выпадающего списка значений домена.
  • Для настройки каскада справочников см. п. 7.3.2.2.1 .
  • Отметьте опцию, укажите в  номер слоя и атрибутивное поле (параметр Поле ), к которому будет задан справочник атрибутивных значений на основе таблицы (см. Рисунок 68 ).
  • Выберите из выпадающего списка таблицу, на основе которой будет сформирован справочник значений (параметр Таблица ) .
Рисунок 68 - Пример настройки справочника значений на основе таблицы
  • Чтобы ограничить список атрибутивных значений, задайте SQL-фильтр для таблицы-справочника, который будет доступен в режиме создания, редактирования и просмотра в Карточке объекта (см. Рисунок 69 ). Для выражения SQL-фильтра можно использовать макросы (см. Таблица 1 ). Макросы указываются в фигурных скобках.
Рисунок 69 - Пример настройки SQL-фильтра для ограничения списка атрибутивных значений в таблице-справочнике
Таблица 1 - Макросы для использования в SQL-фильтре
Макрос
Описание
{CurrentUser}
Текущий пользователь
{CurrentGroups}
Группа пользователей, в которую входит текущий пользователь
{CurrentDate}
Текущая дата
{CurrentYear}
Текущий год
{CurrentMonth}
Текущий месяц
{CurrentDay}
Текущий день
{CurrentDateTime}
Текущая дата и время
{CurrentFeature. myfield }
{CurrentFeature. myfield ::code}, где myfield - имя атрибутивного поля
Значение указанного атрибутивного поля для текущего объекта.
Код домена, наложенного на указанное атрибутивное поле, для текущего объекта
  • Включите опцию Не использовать фильтры в режиме просмотра , если необходимо, чтобы только в режиме просмотра Карточки объекта были доступны все атрибутивные значения из таблицы-справочника, несмотря на заданный SQL-фильтр . При этом в режиме создания/редактирования в Карточке объекта будет задан SQL-фильтр и отфильтрованные значения будут недоступны.
    • Включите опцию Отображать недоступные значения, если необходимо, чтобы в режиме создания/редактирования объектов в Карточке объекта отображались недоступные отфильтрованные значения из списка таблицы-справочника, заданные SQL-фильтром , при этом их будет невозможно выбрать, и отображены они будут серым цветом, пример ниже, см. Рисунок 70 . При включении данной опции к недоступным отфильтрованным значениям в режиме создания/редактирования/просмотра в Карточке объекта доступны только следующие Разрешенные операции : Искать на карте, Показать подсказку, Открыть карточку объекта.

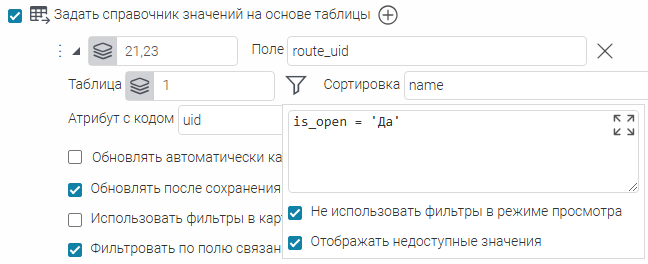

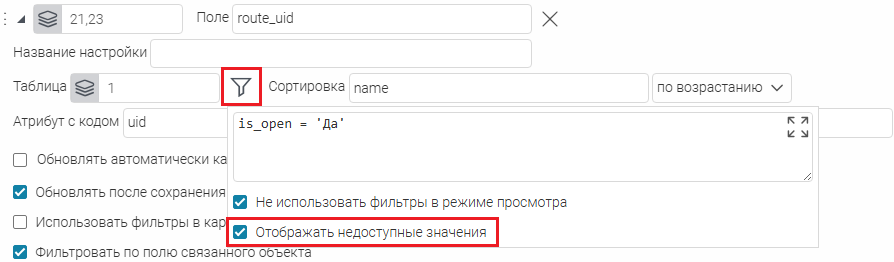

Рисунок 70 - Пример включенной опции Отображать недоступные значения для справочника в режиме создания объекта в Карточке объекта
    • В поле Сортировка укажите атрибутивное поле из списка таблицы-справочника, по которому будут сортироваться возможные значения. Выберите тип сортировки из выпадающего списка - по возрастанию или по убыванию .
    • Укажите в параметре Атрибут с кодом атрибутивное поле с кодами, а в параметре Атрибут со значением - атрибутивное поле с соответственными кодам значениями. При необходимости отметьте опцию Без повторов , чтобы значения не повторялись. При создании/редактировании объектов на ГИС-сервере будет записано значение атрибутивного поля, указанного в поле Атрибут с кодом , а отображаться - значение, указанное в поле Атрибут со значением . Если у атрибутивного поля отсутствует домен предопределенных значений и таблица-справочник, можно переопределить его значение на значение другого атрибутивного поля, название которого нужно ввести и в поле Атрибут с кодом и в Атрибут со значением .
    • Чтобы настроить возможность автоматического обновления таблицы-справочника, включите опцию Обновлять автоматически каждые … секунд и задайте необходимое время в секундах.
    • Включите опцию Обновлять после сохранения изменений , чтобы обновить таблицу-справочник после сохранения изменений на ГИС-сервере, выполненных в процессе создания/редактирования объектов.
    • Чтобы значения справочника фильтровались в зависимости от заданных фильтров (атрибутивного или пространственного) в карте, отметьте опцию Использовать фильтры в карте .
    • Опция Фильтровать по полю связанного объекта по умолчанию отключена, то есть все значения объектов из заданного списка таблицы-справочник не фильтруются и доступны в полном объеме. Отметьте опцию Фильтровать по полю связанного объекта и укажите в опции Поле , для какого выбранного значения родительского поля таблицы-справочника будут отфильтрованы связанные значения из дочернего поля. Введите номер связанного слоя в опции Связанный слой , а в опции Поле укажите дочернее поле, по связанному значению которого будет произведена фильтрация связанного объекта. При данной настройке в процессе создания/редактирования объектов в Карточке объекта при выборе пользователем определенного атрибутивного значения из списка значений родительского поля таблицы-справочник будут отфильтрованы связанные значения указанного дочернего поля слоя , пример ниже, см. Рисунок 71 . Если для таблицы-справочника задан SQL-фильтр , фильтрация связанных объектов дочернего слоя относительно выбранного значения родительского поля таблицы-справочника будет выполнена на лету по заданному ограничению SQL-фильтра .

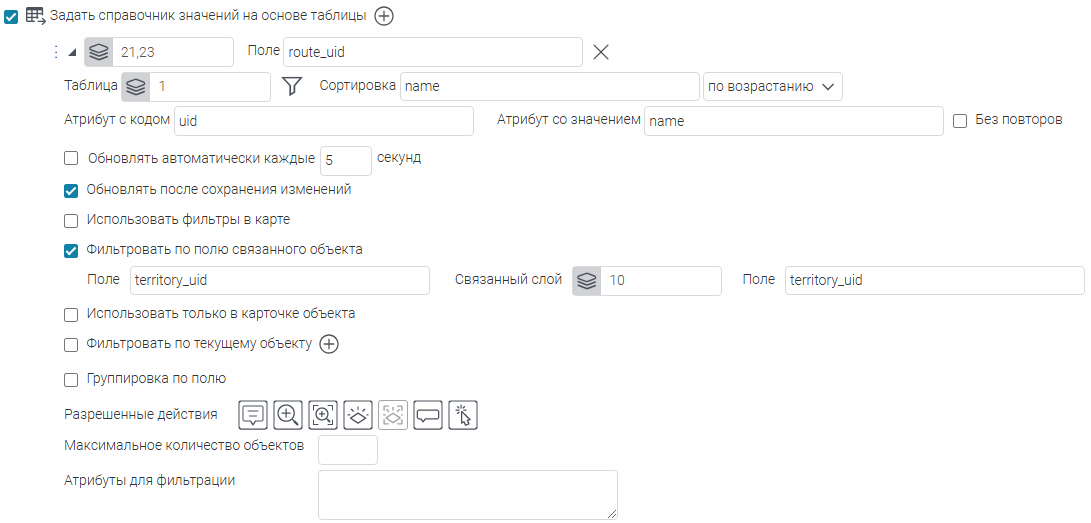

Рисунок 71 - Пример настройки опции Фильтровать по полю связанного объекта для справочника (красным - выбранный объект родительского слоя, синим - отфильтрованный список справочника)
    • Опция Использовать только в карточке объекта предназначена для того, чтобы настроенный справочник значений можно было использовать только в карточке объекта. Если опция отмечена, то в атрибутивной таблице, фильтре или виджете такой справочник будет недоступен. Опцию можно использовать в случае, если настроенный справочник содержит большое количество записей, что может вызвать заметное замедление при открытии карты.
    • Опция Фильтровать по текущему объекту позволяет фильтровать справочник значений в контексте текущего объекта. Задайте для слоя (слоев), для которого настраивается справочник значений, SQL-фильтр (см. Рисунок 72 ). Для SQL-фильтров можно использовать макросы (см. Таблица 1 ).

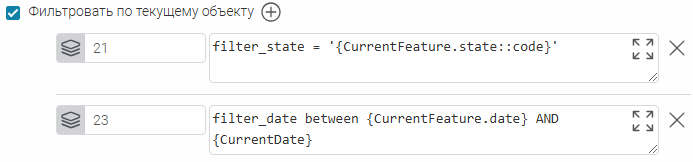

    • Рисунок 72 - Настройка фильтров по текущему объекту
    • Опция Группировка по полю по умолчанию отключена, при этом в Карточке объекта при создании/редактировании объекта доступен выбор справочных значений из таблицы-справочника без группировки. Для использования группировки Таблица справочника должна быть правильно подготовлена (рекомендуется использовать в качестве Таблицы справочника представление слоя на основе SQL-запроса - SQL-based view, см. Руководство по созданию картографических проектов ):
  • коды и названия групп должны содержаться в тех же полях Таблицы справочника, что выбраны для параметров справочника Атрибут с кодом и Атрибут со значением соответственно;
  • в атрибутивном поле для группировки должны содержаться либо только коды групп, либо только названия групп, соответствующие каждому значению группы;
  • для формирования вложенных групп запись с кодом и названием вложенной группы также должна иметь в поле для группировки значение - код или название родительской группы (см. Рисунок 73 );
  • запись с кодом и названием корневой группы в поле для группировки должна иметь значение Null .
  • Рисунок 73 - Пример настройки справочника с группировкой по полю (цветом в таблице помечены коды: main1 и main2 - коды корневых групп, main1_parks - код группы, вложенной в группу main1)
  • Для формирования групп справочника включите опцию Группировка по полю и укажите необходимое атрибутивное Поле для группировки . Тогда сформируется дерево с визуальным оформлением каждой группы и возможностью выбора соответствующих справочных значений:
    • по умолчанию с выбором одиночного справочного значения из выпадающего списка предопределенных значений (см. Рисунок 74 );
    • в виде переключателя между предопределенными значениями, если задана опция Контрол/Переключатель , подробнее см. п. 7.3.9.2.9 ;
    • в виде переключателя с выбором множественных значений, для этого дополнительно задайте опции: Множественный выбор значений в строковом поле , подробнее см. п. 7.3.2.2 и Настроить редактирование полей > Контрол/Переключатель , подробнее см. п. 7.3.9.2.9 (см. Рисунок 75 и Рисунок 76 ).
    • Чтобы в дереве включить всю группу с входящими в нее значениями, поставьте отметку . Если в пределах одной группы выбраны не все значения, тогда группа отобразится с частичной выборкой . Для выбора определенного значения в одной группе поставьте отметку , если же необходимо исключить значение, уберите отметку.

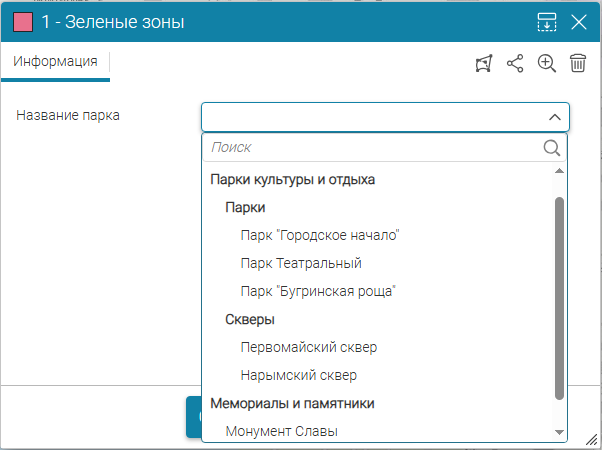

    • Рисунок 74 - Пример применения справочника с опцией Группировка по полю с возможным выбором одного справочного значения из списка (по умолчанию)

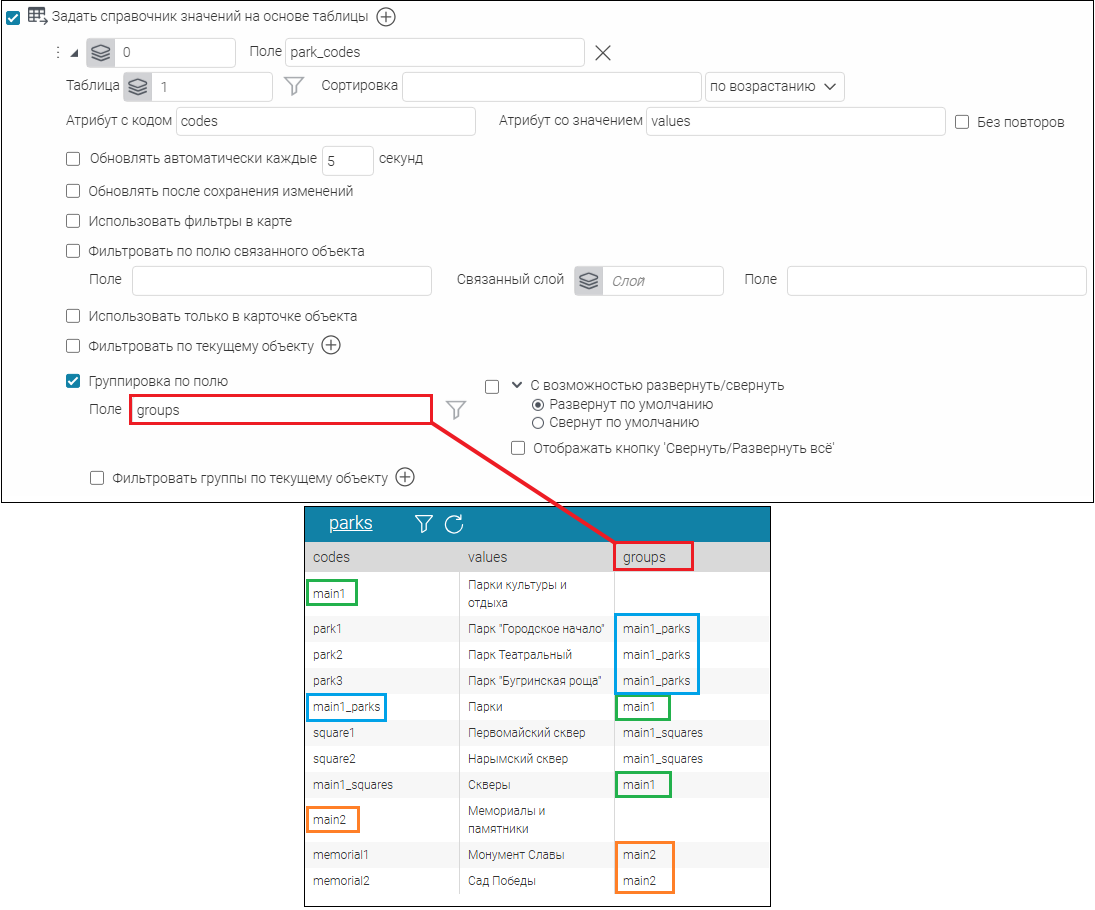

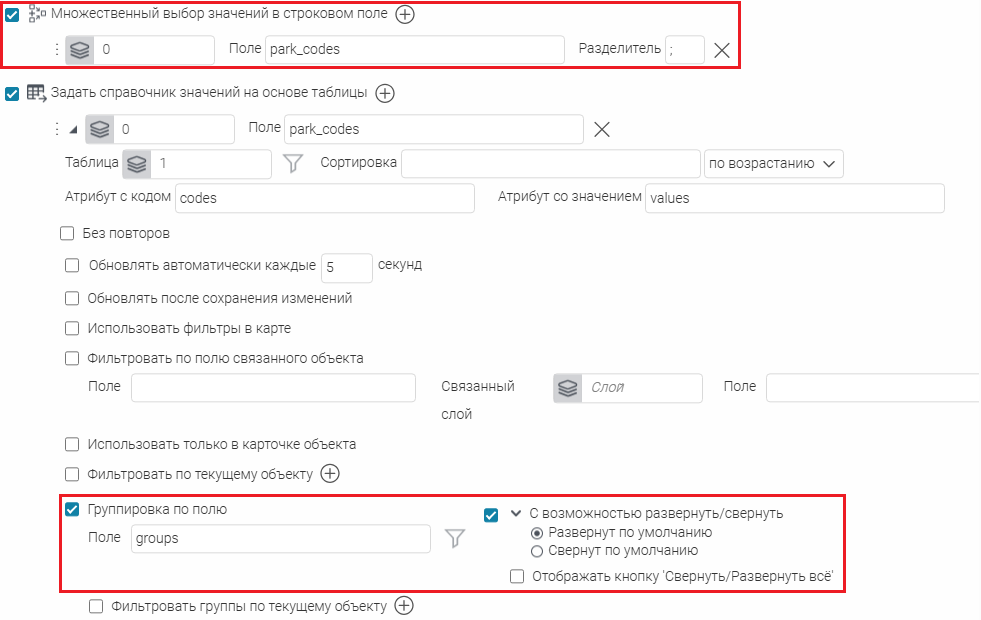

Рисунок 75 - Пример настройки справочника с опцией Группировка по полю с переключателем и возможным выбором нескольких значений для каждой группы

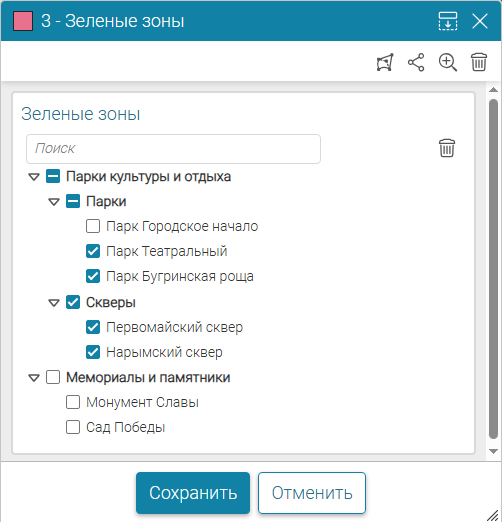

Рисунок 76 - Пример применения справочника с опцией Группировка по полю с переключателем и возможным выбором нескольких значений для каждой группы
При необходимости задайте SQL-фильтр для поля для группировки значений справочника. Для SQL-фильтра можно использовать макросы (см. Таблица 1 ). В таком случае будут созданы только группы по определенным значениям поля для группировки. При этом записи таблицы-справочника, не попавшие в группы, будут не видны в справочнике.
Выберите, в каком виде должен открываться группированный справочник значений - группы по умолчанию развернуты или свернуты (состояние по умолчанию). Отметьте опцию С возможностью развернуть/свернуть и выберите необходимый вариант отображения. Чтобы у пользователя в карте была возможность для справочника свернуть и развернуть все группы справочника сразу, отметьте опцию Отображать кнопку «Свернуть/Развернуть все» . По умолчанию опция не отмечена.
Чтобы при поиске по группированному справочнику результат поиска так же был сгруппирован, отметьте вложенную опцию Группировать результат поиска (см. Рисунок 77 ).

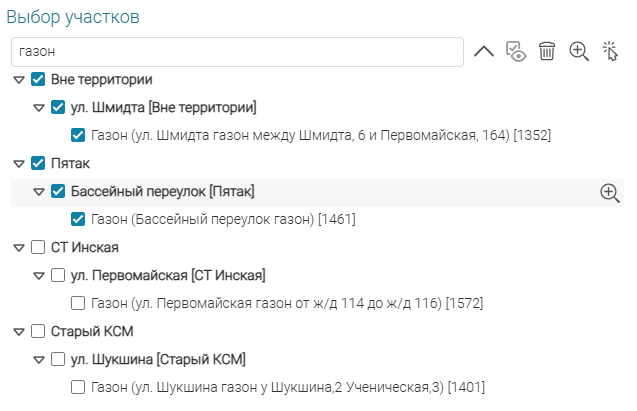

Рисунок 77 - Группировка результата поиска по сгруппированному справочнику
Вложенная опция Фильтровать по текущему объекту для группированного справочника позволяет фильтровать группы справочника значений в контексте текущего объекта. Задайте для слоя (слоев), для которого настраивается справочник значений, SQL-фильтр (см. Рисунок 72 ). Для SQL-фильтров можно использовать макросы (см. Таблица 1 ).
Настроенный справочник с группировкой значений будет отображаться для указанного поля не только в Карточке объекта , но и в атрибутивном фильтре слоя, и в блоке виджета Фильтрация по атрибутам слоя .

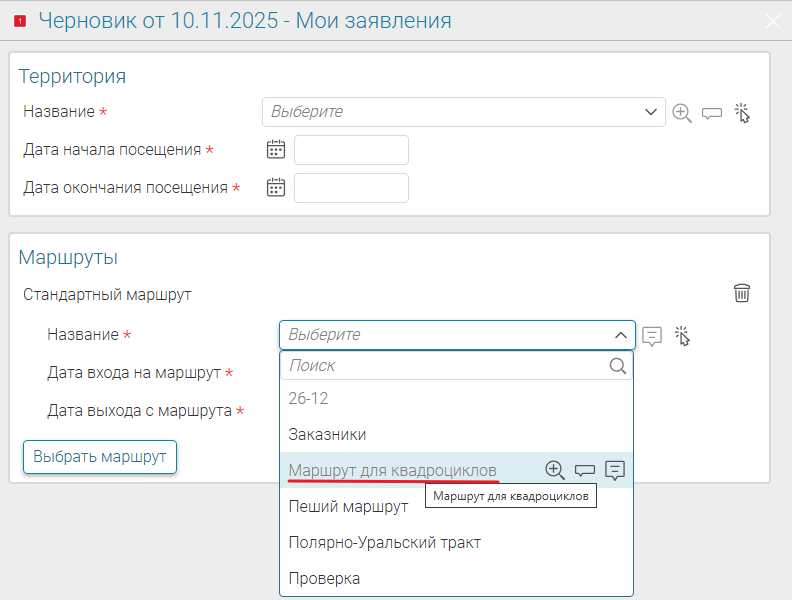

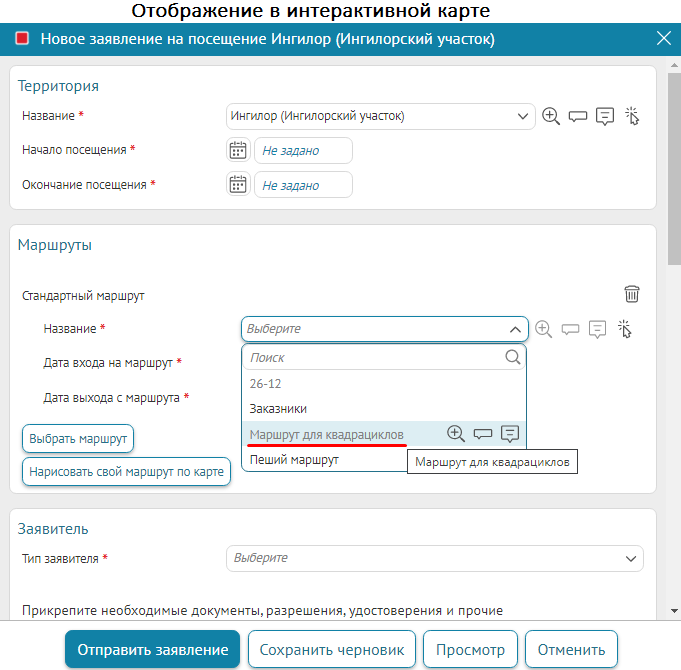

В настройках опции Задать справочник значений на основе таблицы к таблице-справочнику в режиме создания/редактирования/просмотра справочного объекта и его дочерних объектов в Карточке объекта можно включить интерактивные кнопки в опции Разрешенные действия (см. Рисунок 78 ) . По умолчанию кнопки отключены, включите при необходимости в опции Разрешенные действия следующие интерактивные кнопки:
  • Открыть карточку справочного объекта в режиме создания/редактирования/просмотра - при нажатии на кнопку напротив указанного значения к справочному объекту в Карточке объекта на интерактивной карте откроется Карточка справочного объекта . Следует учесть, что если в режиме создания/редактирования к объекту применялось какое-либо действие, например ввод новой информации при создании нового объекта в Карточке объекта , то при нажатии на кнопку Открыть карточку справочного объекта отобразится Предупреждение: «Введенная информация будет потеряна. Продолжить? » с кнопками Да и Нет . При выборе кнопки Да введенная информация будет потеряна и откроется Карточка справочного объекта , при выборе кнопки Нет будет произведен возврат к предыдущему шагу без потери введенной информации в Карточке объекта;
  • Приблизиться к справочному объекту в режиме создания/редактирования/просмотра - нажатие на кнопку в Карточке объекта позволяет приблизиться к геометрии указанного справочного объекта на интерактивной карте, но не ближе, чем масштаб, заданный в опции Масштаб для приближения к объектам на карте (вкладка Карта картографического сервиса, см. п. 7.3.2.3 );
  • Автоматически приблизиться к выбранному объекту в режиме создания/редактирования - при выборе определенного справочного значения справочного объекта в Карточке объекта интерактивная карта автоматически будет приближена к геометрии выбранного справочного объекта, даже если информация в Карточке объекта , заполняемая для выбранного объекта, еще не сохранена на ГИС-сервере;
  • Подсветить справочный объект из списка на карте в режиме создания/редактирования - при наведении курсора на определенное справочное значение из списка значений справочного объекта в Карточке объекта на интерактивной карте подсветится геометрия этого справочного объекта;
  • Подсветить выбранный справочный объект на карте - в режиме создания/редактирования при выборе значения в справочнике будет подсвечена геометрия объекта из источника справочника, соответствующего выбранному значению. Подсвечивание будет сохраняться до сохранения изменений или закрытия Карточки объекта .
  • Показать подсказку справочного объекта в режиме создания/редактирования/просмотра справочного объекта - при нажатии на кнопку в Карточке объекта интерактивная карта будет приближена к геометрии указанного справочного объекта, а рядом с ним отобразится подсказка, которая задается в опции Отображать информацию при наведении (вкладка Карточка объекта картографического сервиса, см. п. 7.3.2.6 );
  • Выбрать справочный объект кликом с карты в режиме создания/редактирования справочного объекта - при нажатии кнопки в Карточке объекта на интерактивной карте отобразится маркер Кликните на карту для расположения маркера , выберите на карте геометрию справочного объекта, и его атрибутивные значения отобразятся в Карточке объекта . Кнопка Выбрать справочный объект кликом с карты поддерживает заданный фильтр связанных объектов относительно родительского поля в настройках таблицы-справочника.

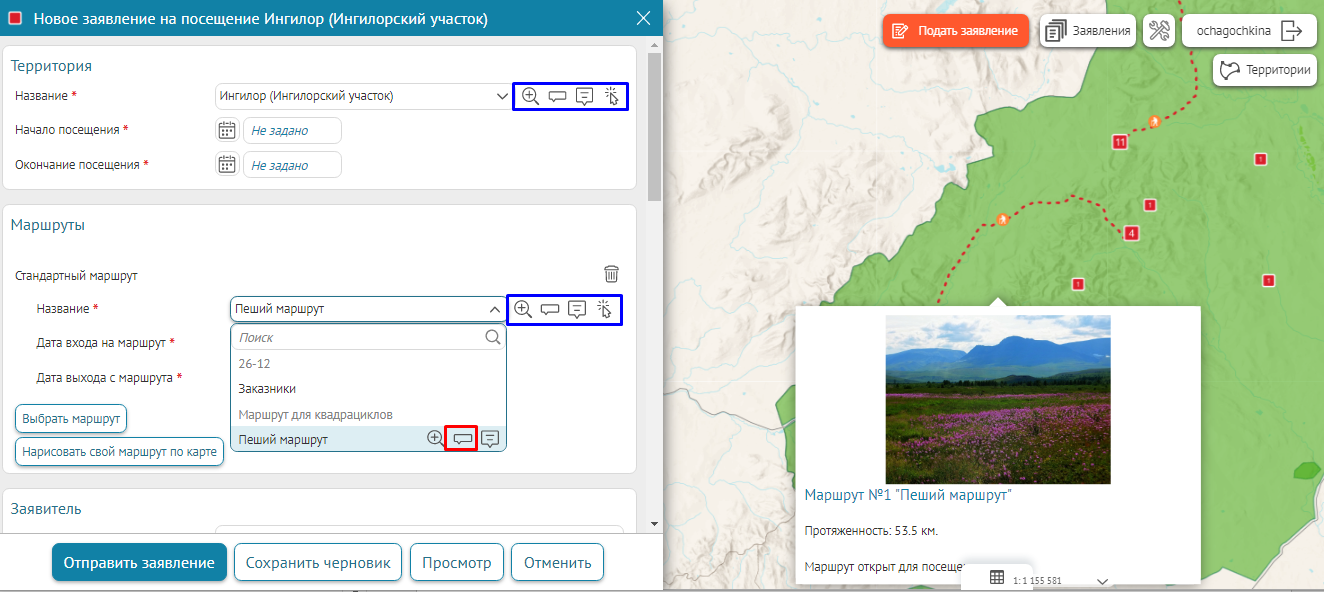

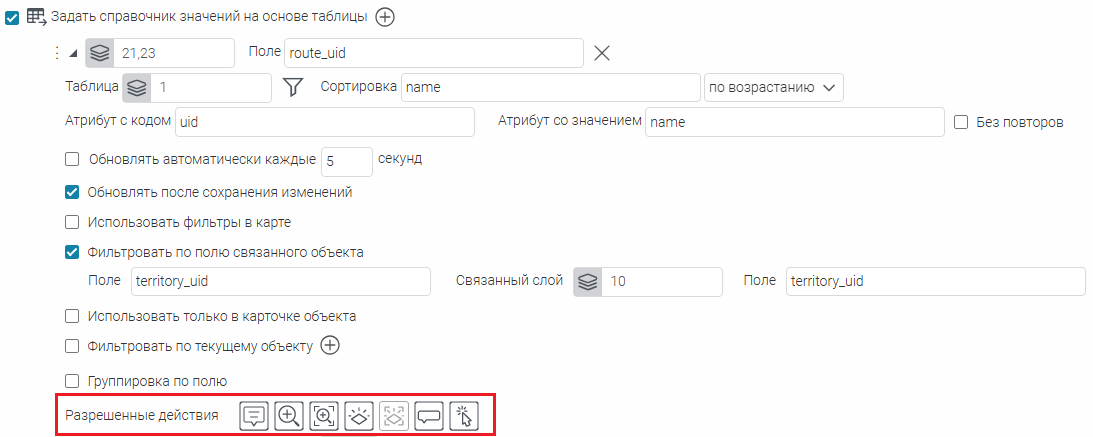

Рисунок 78 - Пример настройки интерактивных опций Разрешенные действия в Карточке объекта к основным и дочерним объектам таблицы-справочника
Задайте параметр Максимальное количество объектов для ограничения количества значений справочника в выпадающем списке. В таком случае в выпадающем списке будет отображаться не более указанного количества значений. При этом вы можете вручную вписать значение справочника, которое не попало в указанное количество.
В выпадающем списке справочника можно использовать поиск. По умолчанию поиск осуществляется по содержанию введенного текста в значениях справочника. Для возможности поиска по другим атрибутам Таблицы справочника задайте эти атрибуты через запятую в параметре Атрибуты для фильтрации . Вы также можете выбрать нужные атрибутивные поля из выпадающего списка полей. В таком случае поиск будет осуществляться только по значениям указанных полей (см. Рисунок 79 ).
Чтобы настроить каскад справочников, используется опция Использовать в каскаде . Более подробно о каскаде справочников см. п. 7.3.2.2.1 .
Настройки справочника в Конструкторе можно свернуть, используя кнопку . В таком случае будут отображаться только номера слоев и атрибутивное поле, где настроен справочник.

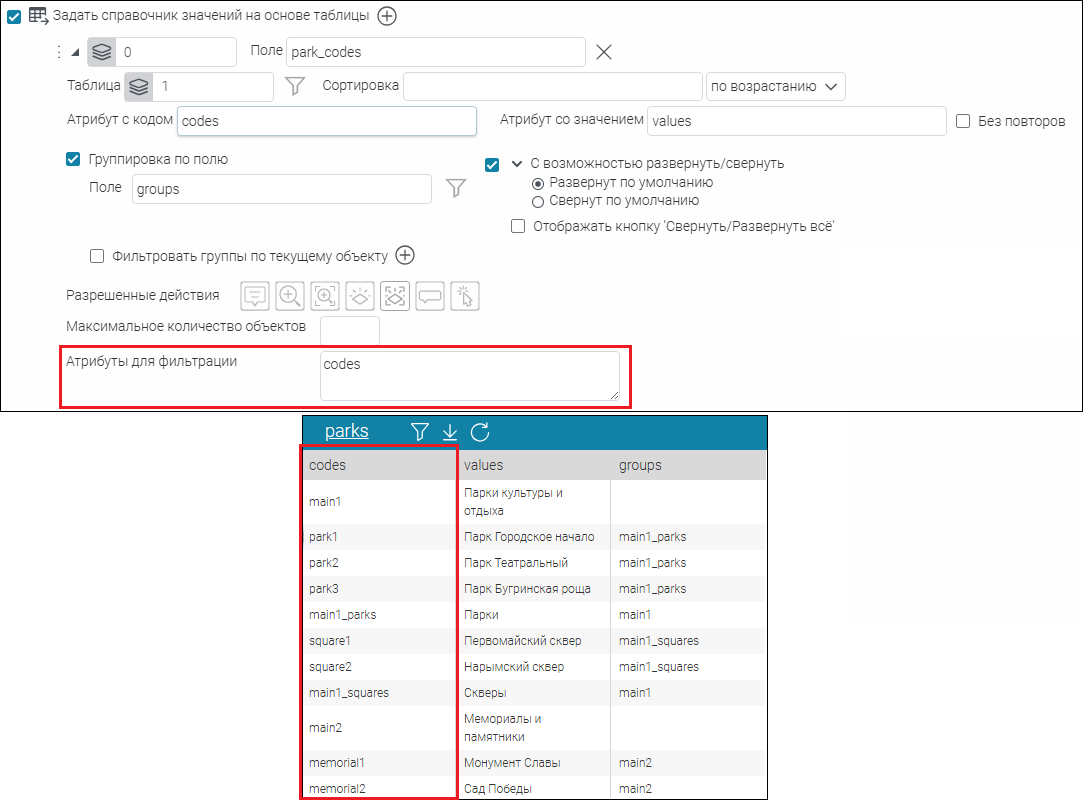

Рисунок 79 - Настройка поиска по справочнику с использованием опции Атрибуты для фильтрации
  • Фильтровать значения доменов - в случае, когда доменных значений очень много, можно добавить возможность фильтровать значения доменов при заполнении атрибутивного поля. Отметьте опцию, укажите номер слоя и название атрибутивного поля, где необходимо добавить возможность фильтрации. В результате у пользователя появится поле для ввода текста, и при вводе части доменного значения будут отображаться значения, содержащие введенный текст.

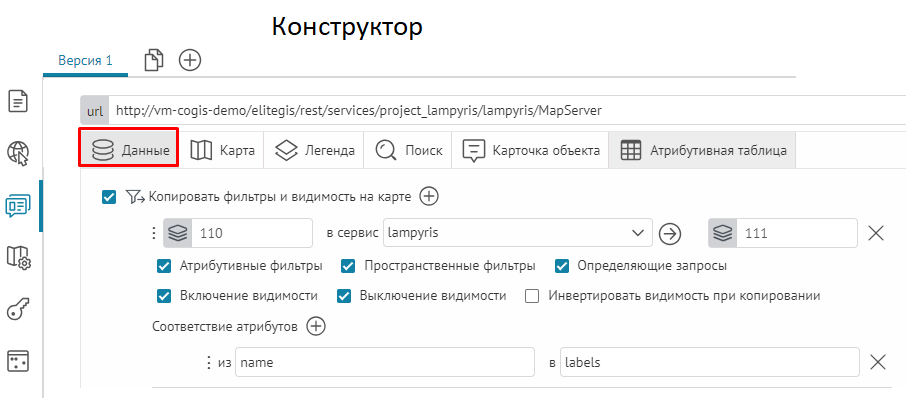

  • Копировать фильтры и видимость на карте - чтобы уже заданные настройки атрибутивного и пространственного фильтров, определяющих запросов SQL-фильтров или видимости слоя можно было применить для других слоев, отметьте опцию. Нажмите , укажите номер слоя, настройки которого нужно скопировать, и отметьте, настройки каких фильтров и видимости будут скопированы. Укажите сервис и номера слоев, для которых будут скопированы эти настройки, пример ниже, см. Рисунок 80 .
Рисунок 80 - Копирование настроек фильтров и видимости слоев
  • В случае, если названия атрибутивных полей отличаются друг от друга в слоях, откуда и куда копируются фильтры, укажите их соответствие в опции Соответствие атрибутов . Если соответствие атрибутов не задано, то поля будут сопоставляться по названию.
  • Включите опцию Инвертировать видимость при копировании , если необходимо выполнить взаимное копирование видимости с инвертированием для нескольких слоев. Например, на рисунке ниже для двух слоев задано взаимное копирование видимости с инвертированием, то есть при включении видимости объектов для 1 слоя видимость объектов слоя 2 будет отключена, и наоборот (см. Рисунок 81 ).

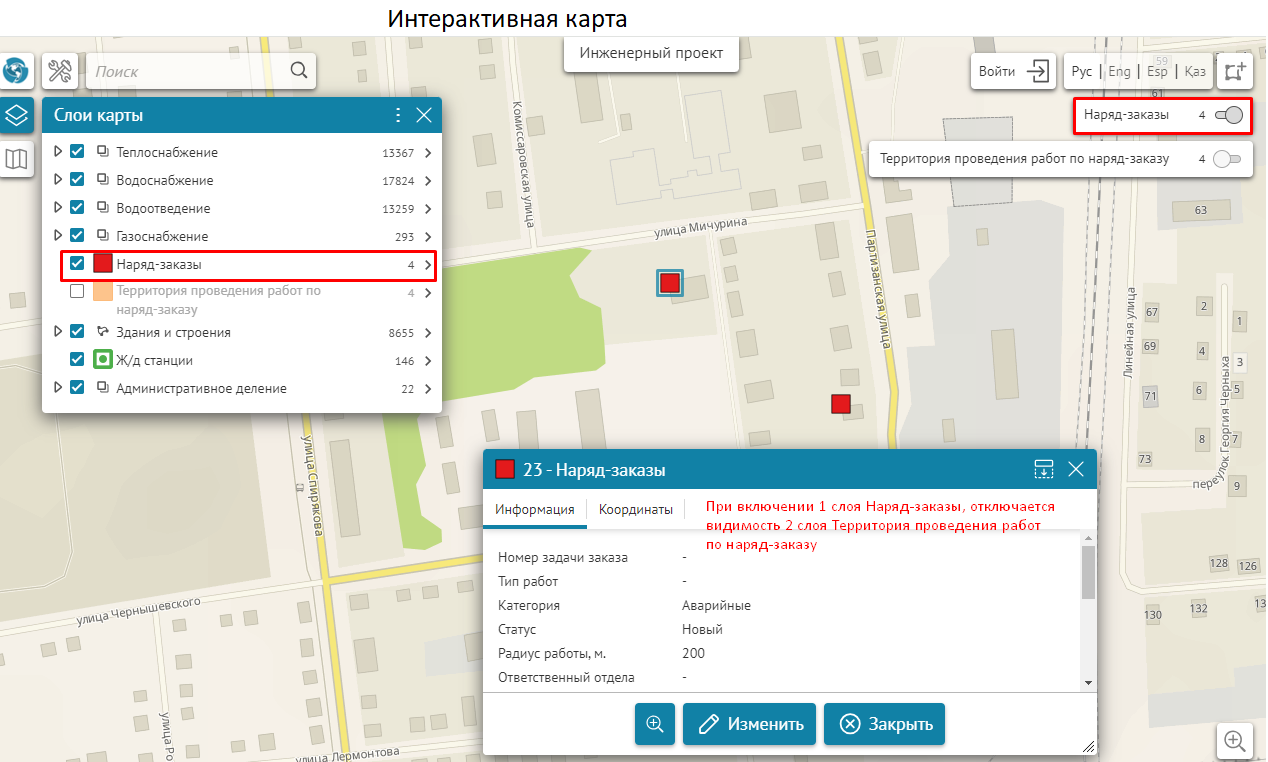

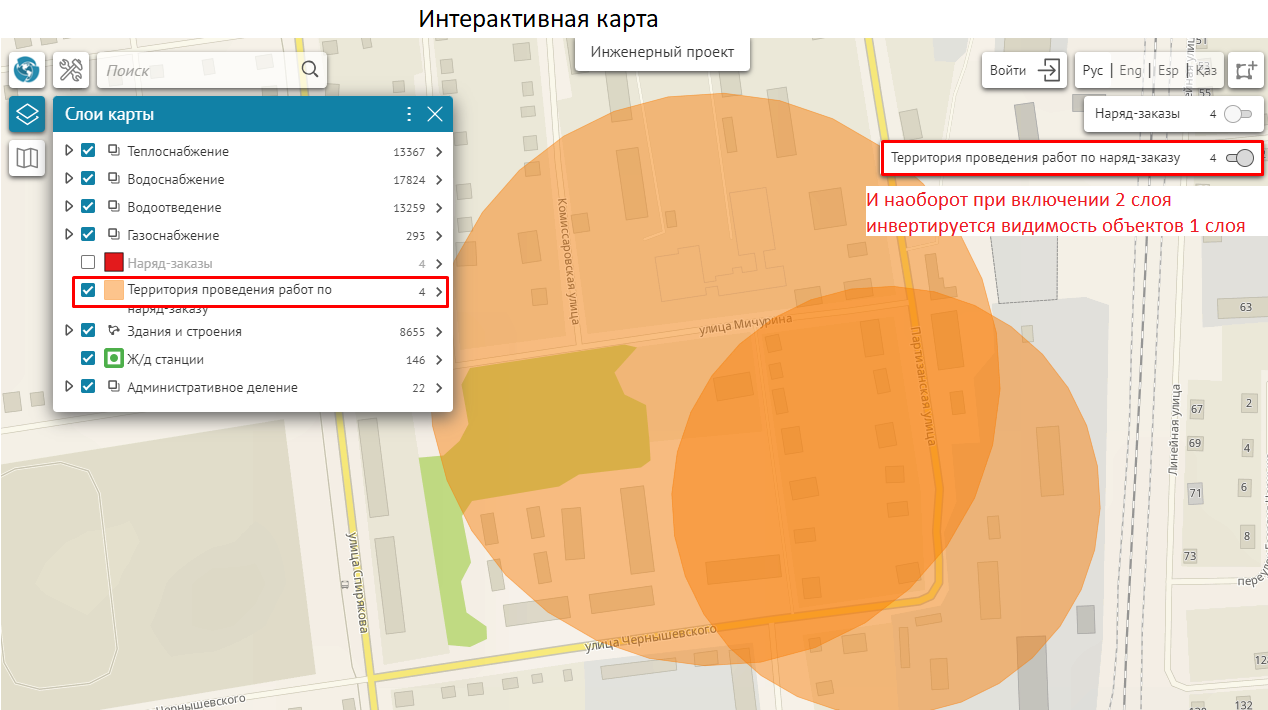

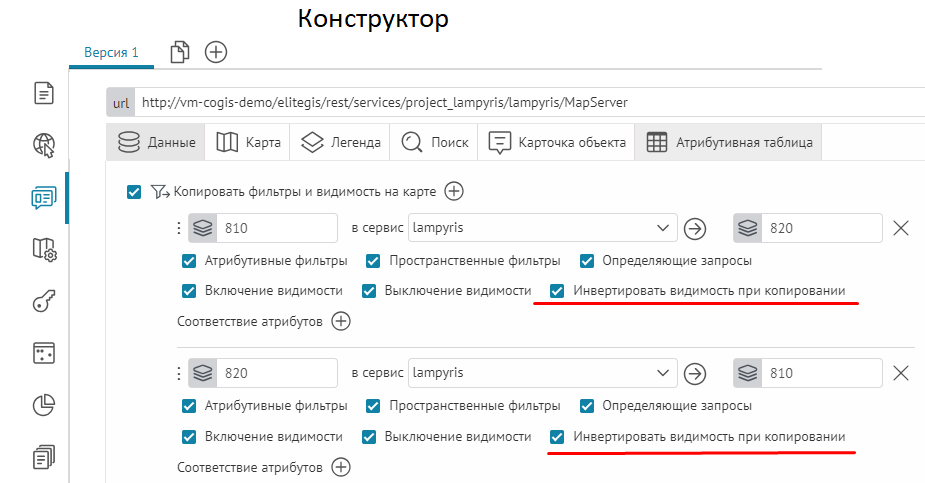

  • Рисунок 81 - Пример настройки взаимного копирования видимости с инвертированием для двух слоев
  • Настроить шаблоны для выгрузки данных - опция позволяет во время работы с картой формировать отчет, то есть выгружать данные по определенному шаблону.
    Отметьте опцию и укажите номер слоя. Отчет формируется в виде XLSX-файла по заданному шаблону. Чтобы добавить ваш шаблон к списку доступных для выбора шаблонов, поместите его в папку шаблонов. Выберите шаблон отчета из выпадающего списка. Список шаблонов будет доступен, если вы прошли подготовку к работе с отчетами, описание которой приведено в п. 7.8 . Данная опция применима, если для CoGIS SOE для картографического сервиса разрешена выгрузка данных и правилах для расширений сервисов задана выгрузка данных картографического сервиса. Описание CoGIS SOE приведено в разделе CoGIS SOE для картографического сервиса , см. п. 7.11.3 . На карте в Атрибутивной таблице в меню заданного слоя будет доступно подменю Создание отчетов .
  •   Настройка полей типа дата-время - опция применима для атрибутивных полей типа дата-время.
    Нажмите , укажите номера слоев и задайте список полей, для которых будет применяться настройка.
    В Настройках отображения выберите, как отображать значения полей:
    • По умолчанию - значения полей будут отображаться целиком, как записано в поле;
    • Округлять до ближайшей даты - значения полей будут округлены до ближайшей даты;
    • То есть если записано в поле время после полудня, то после округления будет отображаться следующая дата, если до полудня - текущая. Например, объект в атрибутивном поле имеет значение 30.03.2019 17:45:57 , после применения данной опции объект примет значение 31.03.2019 . Объект со значением 28.03.2019 09:23:54 примет значение 28.03.2019 .
    • Показывать дату без учета времени - у значения будет отображаться только дата, без округления по времени.

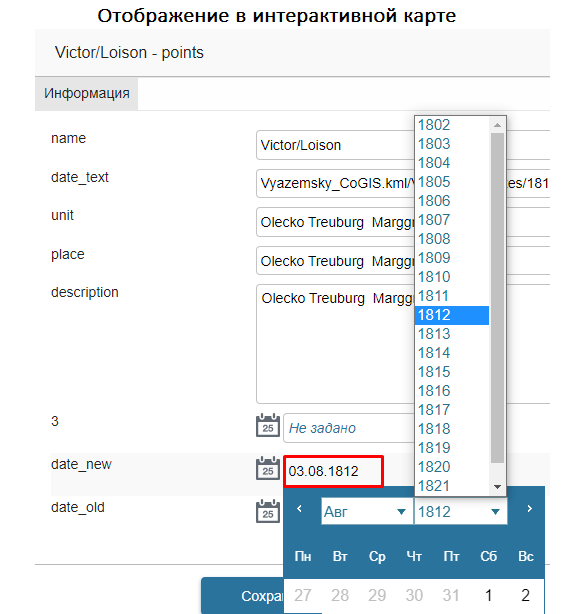

      При работе с картой указывать дату можно как вручную, вписывая нужную дату и время в ячейку, так и с использованием календаря. Для того, чтобы календарь открывался только по нажатию на кнопку, отметьте опцию Открывать календарь по кнопке .
      Настройка применяется для отображения указанных полей и в карточке объекта (в том числе при редактировании), в фильтрах виджета, в атрибутивной фильтрации слоя в целом.
      • Настроить тип базы данных у источников слоев - используйте данную опцию, если тип базы данных картографического сервиса отличается от типа базы данных, указанного в глобальных настройках. Без использования данной опции некоторые запросы к картографическому сервису могут работать некорректно.
Настройка каскада справочников
Если поле вашего слоя подразумевает фиксированный набор значений, при подготовке данных слоя вы можете использовать кодированные домены. В таком случае, например, при редактировании атрибутов объекта пользователю будет доступен выпадающий список фиксированных значений поля. Средствами CoGIS Конструктор вы также можете создать список фиксированных значений для поля. Для этого необходимо настроить справочник значений (параметр Задать справочник значений на основе таблицы во вкладке Данные картографического сервиса).
Более того, если нужно, например, чтобы при выборе значения для одного атрибутивного поля фильтровался список фиксированных значений другого поля, а при выборе в другом поле значения фильтровался список значений в третьем поле, вы можете настроить каскад справочников.
Рассмотрим следующий пример. Есть слой «Адреса» с объектами зданий из разных городов. При создании или редактировании объекта нужно задать его адрес: город, район города и улицу. Слой «Адреса» содержит поля: «Город» с кодами-идентификаторами городов, «Район» с кодами-идентификаторами районов этих городов и «Улица» кодами идентификаторами улиц районов этих городов (см. Рисунок 82 ).
Рисунок 82 - Слой Адреса, для полей которого настраиваются справочники значений
Есть три отдельных таблицы (см. Рисунок 83 ):
  • «Города» - с полем, содержащим коды-идентификаторы городов, и полем, содержащим соответствующие кодам названия городов;
  • «Районы» - с полем, содержащим коды-идентификаторы городов, полем, содержащим коды-идентификаторы районов, и полем, содержащим соответствующие кодам названия районов городов;
  • «Улицы» - с полем, содержащим коды-идентификаторы городов, полем, содержащим коды-идентификаторы районов, полем, содержащим коды-идентификаторы улиц, и полем, содержащим соответствующие кодам названия улиц городов.

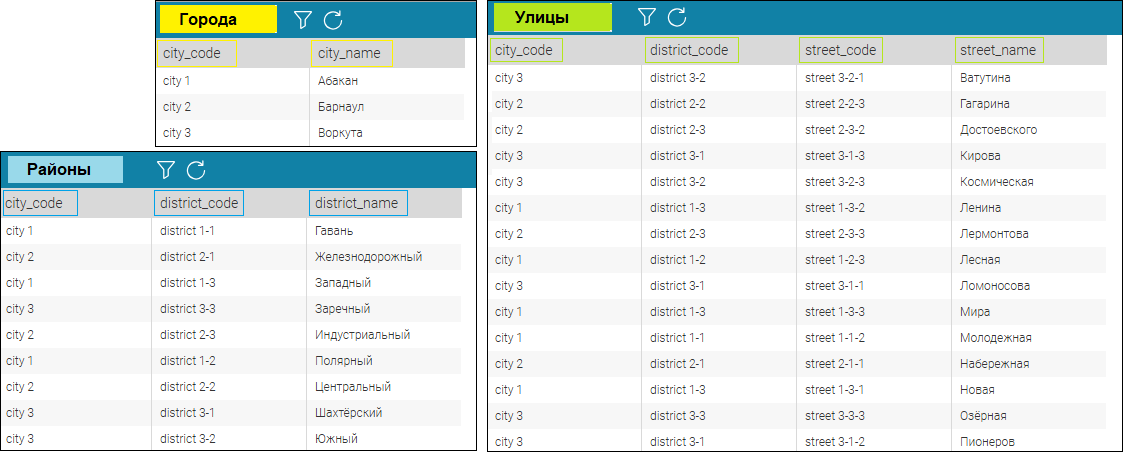

  • Рисунок 83 - Пример таблиц каскада справочников

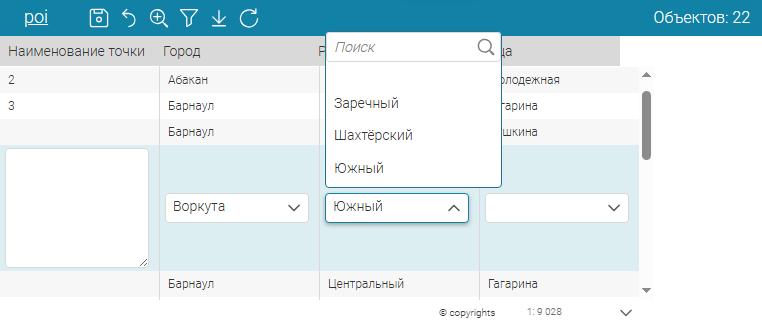

Используя эти таблицы, создадим каскад справочников для слоя «Адреса» так, что во время редактировании атрибутов объекта слоя для поля «Город» будет доступен выпадающий список с названиями городов из таблицы «Города», для поля «Район» - выпадающий список с названиями районов из таблицы «Районы», для поля «Улица» - выпадающий список с названиями улиц из таблицы «Улицы». При этом при выборе города в поле «Город», выпадающие списки для поля «Район» и поля «Улица» отфильтруются и будут содержать только названия районов и улиц уже выбранного города. А при выборе района в поле «Район», выпадающий список для поля «Улица» будет уже содержать только названия улиц выбранного района города.
Для того, чтобы настроить каскад справочников для полей слоя «Адреса», надо (см. Рисунок 84 ):
  1. настроить отдельные справочники со следующими параметрами:
    • справочник «Города»:
      • параметр Слои - слой «Адреса»;
      • параметр Поле - поле «Город» из слоя «Адреса» с кодами-идентификаторами городов;
      • параметр Таблица - таблица «Города»;
      • параметр Атрибут с кодом - поле из таблицы «Города» с кодами-идентификаторами городов;
      • параметр Атрибут со значением - поле из таблицы «Города» с названиями городов;
    • справочник «Районы»:
      • параметр Слои - слой «Адреса»;
      • параметр Поле - поле «Район» из слоя «Адреса» с кодами-идентификаторами районов;
      • параметр Таблица - таблица «Районы»;
      • параметр Атрибут с кодом - поле из таблицы «Районы» с кодами-идентификаторами районов;
      • параметр Атрибут со значением - поле из таблицы «Районы» с названиями районов;
    • справочник «Улицы»:
      • параметр Слои - слой «Адреса»;
      • параметр Поле - поле «Улица» из слоя «Адреса» с кодами-идентификаторами улиц;
      • параметр Таблица - таблица «Улицы»;
      • параметр Атрибут с кодом - поле из таблицы «Улицы» с кодами-идентификаторами улиц;
      • параметр Атрибут со значением - поле из таблицы «Улицы» с названиями улиц.

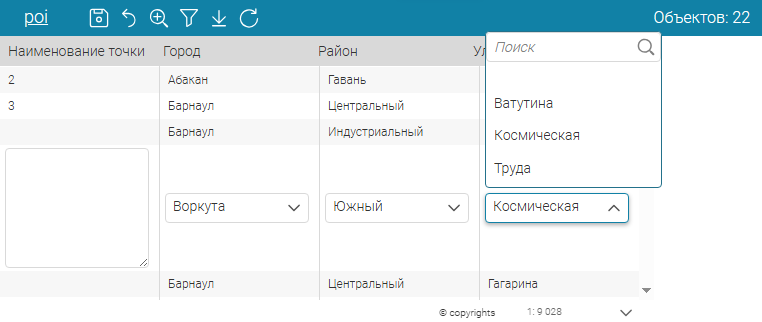

      • На данном этапе мы настроили выпадающие списки для полей с названиями городов, районов и улиц.

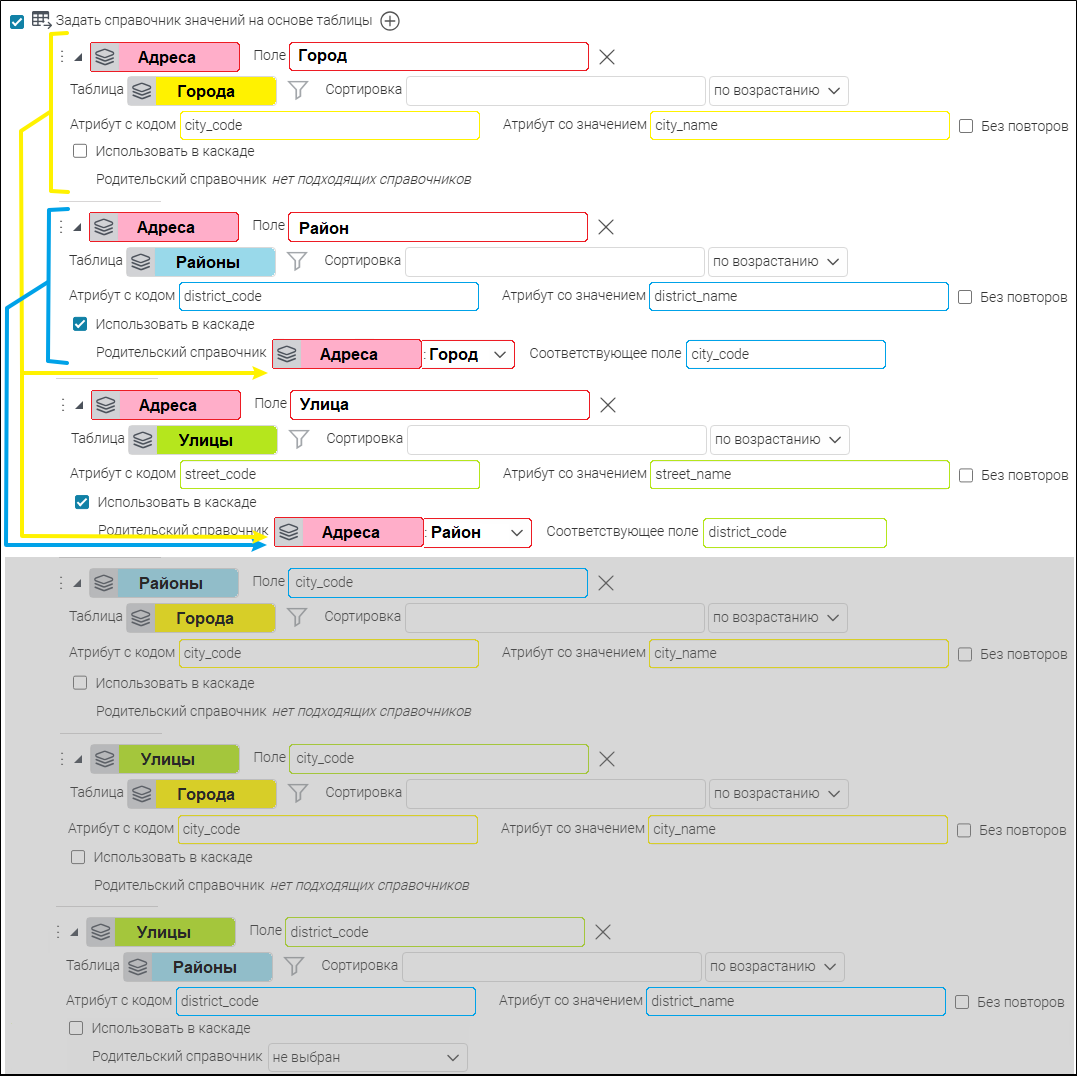

  3. настроить связи между справочниками и иерархию справочников родительский - дочерний.
    Для этого необходимо настроить дополнительные справочники со следующими параметрами:
    • дополнительный справочник для связи основных справочников «Города» и «Районы», причем справочник «Города» - родительский для справочника «Районы»:
      • параметр Слои - таблица «Районы» (таблица дочернего справочника);
      • параметр Поле - поле из таблицы «Районы» с кодами-идентификаторами городов;
      • параметр Таблица - таблица «Города» (таблица родительского справочника);
      • параметр Атрибут с кодом - поле из таблицы «Города» с кодами-идентификаторами городов;
      • параметр Атрибут со значением - поле из таблицы «Города» с названиями городов;
        • дополнительный справочник для связи основных справочников «Города» и «Улицы», причем справочник «Города» - родительский для справочника «Улицы»:
      • параметр Слои - таблица «Улицы» (таблица дочернего справочника);
      • параметр Поле - поле из таблицы «Улицы» с кодами-идентификаторами городов;
      • параметр Таблица - таблица «Города» (таблица родительского справочника);
      • параметр Атрибут с кодом - поле из таблицы «Города» с кодами-идентификаторами городов;
      • параметр Атрибут со значением - поле из таблицы «Города» с названиями городов;
        • дополнительный справочник для связи основных справочников «Районы» и «Улицы», причем справочник «Районы» - родительский для справочника «Улицы»:
      • параметр Слои - таблица «Улицы» (таблица дочернего справочника);
      • параметр Поле - поле из таблицы «Улицы» с кодами-идентификаторами районов;
      • параметр Таблица - таблица «Районы» (таблица родительского справочника);
      • параметр Атрибут с кодом - поле из таблицы «Районы» с кодами-идентификаторами районов;
      • параметр Атрибут со значением - поле из таблицы «Районы» с названиями районов;
        На данном этапе мы настроили связь между справочниками. Если связь настроена корректно, то в этом случае в настройках основного справочника для слоя «Адреса» с таблицей «Районы» в параметре Родительский справочник будет доступен для выбора справочник с таблицей «Города», в настройках основного справочника для слоя «Адреса» с таблицей «Улицы» в параметре Родительский справочник будут доступны для выбора справочники с таблицами «Города» и «Районы».
  5. для дочерних справочников установить родительский справочник:
    • для основного справочника «Районы»:
      • отметить опцию Использовать в каскаде ;
      • в параметре Родительский справочник выбрать справочник «Города» («Адреса»: «Город»);
      • в параметре Соответствующее поле выбрать поле из таблицы «Районы» с кодами-идентификаторами городов;
    • для основного справочника «Улицы»:
      • отметить опцию Использовать в каскаде ;
      • в параметре Родительский справочник выбрать справочник «Районы» («Адреса»: «Район»);
        При этом настроенная связь справочников «Города» и «Улицы» также используется, для фильтрации улиц по городам.
      • в параметре Соответствующее поле выбрать поле из таблицы «Улицы» с кодами-идентификаторами районов;
        На данном этапе мы установили зависимость списка значений дочерних справочников от выбранных значений в полях с родительскими справочниками.
В результате мы сформировали каскад справочников «Города»-«Районы»-«Улицы».
Рисунок 84 - Пример настройки каскадных справочников (серым помечены дополнительные справочники, цветом помечены поля и связи относительно их источников)
Следовательно, в общем виде для того, чтобы настроить каскад справочников, необходимо:
  1. настроить отдельные справочники, которые будут связаны в дальнейшем, при этом:
    • справочники должны быть настроены для применения к одному и тому же списку слоев (то есть параметр Слой одинаков для всех справочников каскада);
    • Атрибут с кодом справочника должен содержать значения поля, на которое накладывается справочник;
  3. настроить дополнительные справочники, связывающие основные настроенные справочники каскада, при этом:
    • параметр Слой дополнительного справочника должен содержать Таблицу -источник предполагаемого дочернего справочника;
    • Таблица -источник дополнительного справочника должна совпадать с Таблицей -источником предполагаемого родительского справочника;
    • В таком случае для предполагаемого дочернего справочника станет доступна для настройки в параметре Использовать в каскаде вложенная опция Родительский справочник , в выпадающем списке которой будет отображаться настроенный предполагаемый родительский справочник в виде: <Номер_слоя>:<Поле, на которое накладывается родительский справочник> .
    • Поле , на которое накладывается дополнительный справочник, - поле для установления соответствия значений дочернего справочника со значениями Атрибута с кодом родительского справочника;
    • Атрибут с кодом и Атрибут со значением для дополнительного справочника указываются те же, что и в основном справочнике для такой же Таблицы -источника;
  5. для дочернего справочника отметить опцию Использовать в каскаде ;
  6. из выпадающего списка параметра Родительский справочник выбрать настроенный родительский справочник;
  7. выбрать из выпадающего списка атрибутивных полей Таблицы -источника дочернего справочника поле для установления соответствия значений дочернего справочника со значениями Атрибута с кодом родительского справочника (параметр Соответствующее поле ).
При этом при настройке каскада справочников есть следующие ограничения:
  • Разные коды и значения родительского справочника должны соответствовать разным кодам и значениям дочернего справочника.
  • Каскад справочников не используется с опциями Множественный выбор значений в строковом поле и Без повторов .
Если каскад справочников настроен правильно, во время редактирования или создания объекта при выборе значения поля с настроенным родительским справочником, в поле со значениями дочернего справочника значения будут отфильтрованы, согласно выбранному значению родительского справочника. При выборе значения поля с настроенным дочерним справочником в поле с настроенным родительским справочником автоматически проставится соответственное значение родительского справочника.
Каскад справочников поддерживается:
  • при создании и редактировании объектов в Карточке объекта (см. Рисунок 85 );
  • при фильтрации данных в Виджете в блоке Фильтрация по атрибутам (см. Рисунок 86 );
    При этом все фильтры по полям с каскадом справочников должны быть добавлены в один и тот же блок Виджета .
  • в атрибутивных фильтрах, настроенных в Настройках пересчета для блоков Виджета (см. Рисунок 86 );
  • непосредственно в атрибутивной таблице (см. Рисунок 87 ).
Обратите внимание, что в мобильных приложениях каскад справочников не поддерживается.

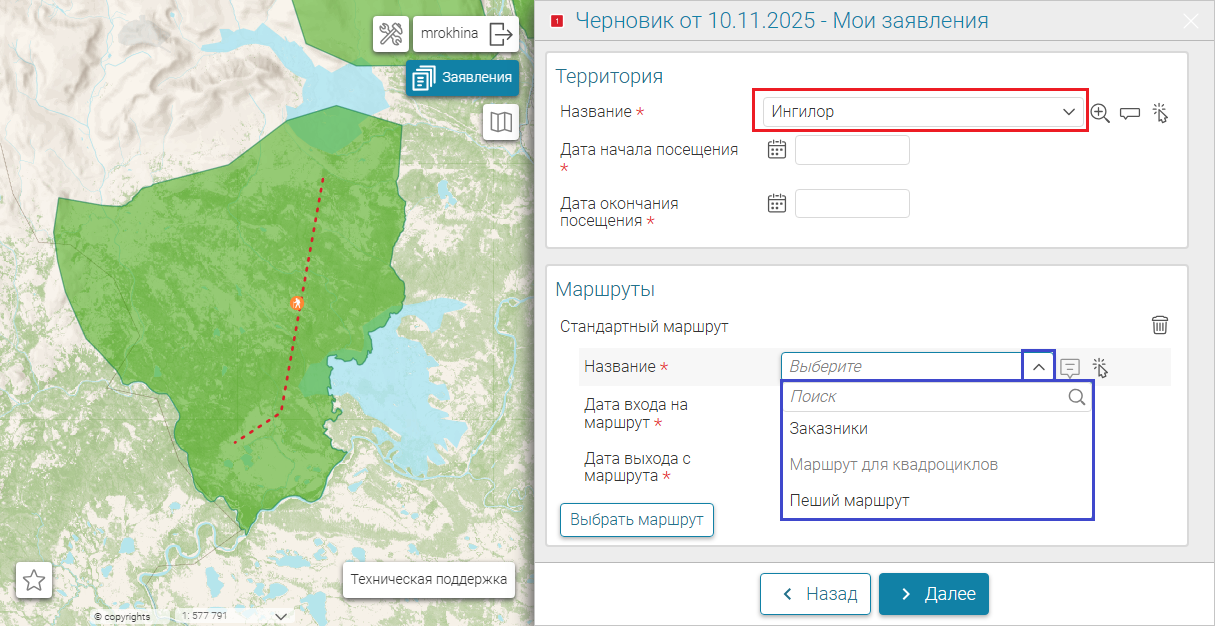

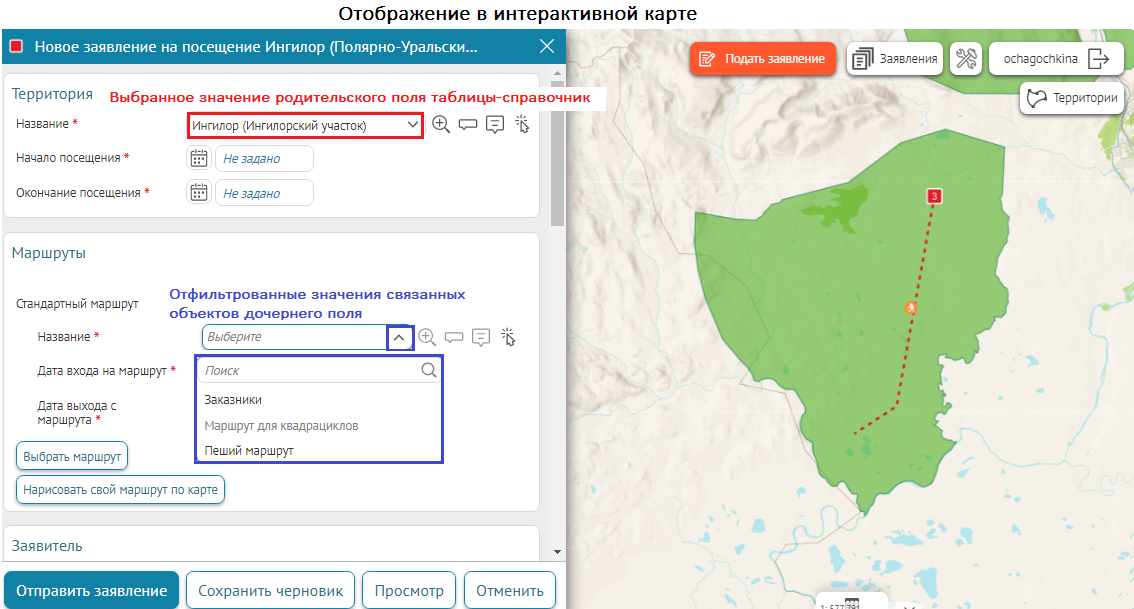

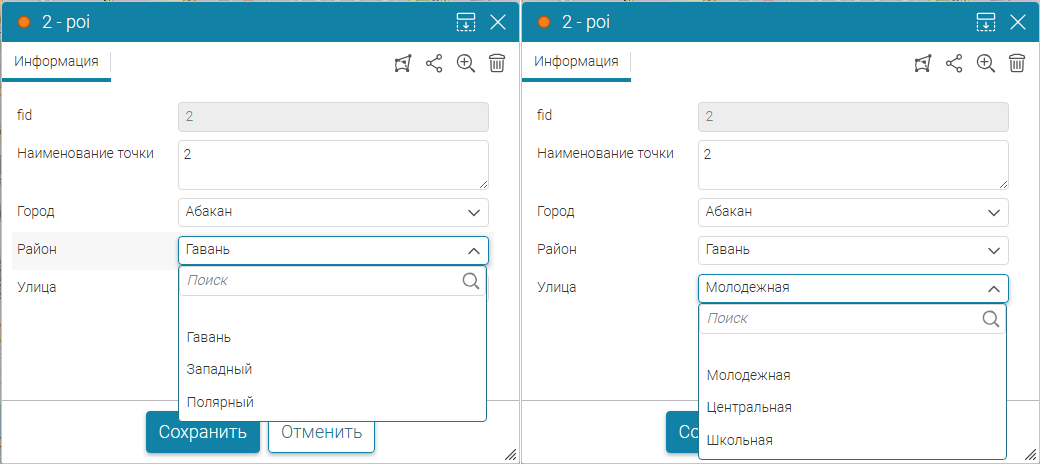

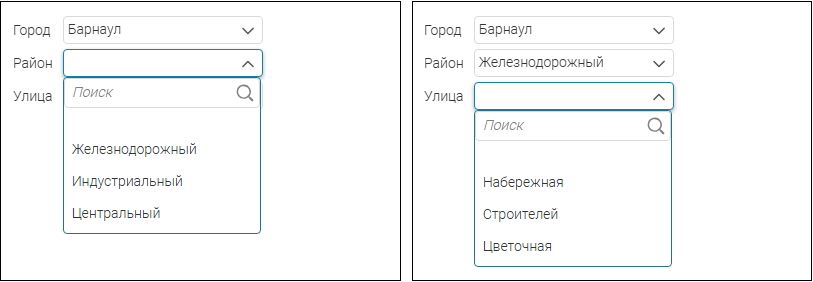

Рисунок 85 - Фильтрация значений каскада справочников при редактировании атрибутов объекта в Карточке объекта
Рисунок 86 - Фильтрация значений каскада справочников в Виджете
Рисунок 87 - Фильтрация значений каскада справочников в атрибутивной таблице

Вкладка Карта

Вкладка Карта содержит опции, с помощью которых можно задавать параметры, и каким образом использовать и отображать слои картографического сервиса на карте (см. Рисунок 88 ).
Отметьте и настройте следующие опции во вкладке Карта :
  • Использовать в карте - опция отмечена по умолчанию, все слои картографического сервиса будут добавлены на карту. Чтобы добавить на карту определенные слои или групповой слой, укажите их номера в .
  • Использовать в 2D - опция отмечена по умолчанию, все слои картографического сервиса отображаются в 2D режиме. Чтобы отображать в 2D режиме только определенные слои, укажите их номера в .
  • Использовать в 3D - опция отмечена по умолчанию, все слои картографического сервиса отображаются в 3D режиме. Чтобы отображать в 3D режиме только определенные слои, укажите их номера в .

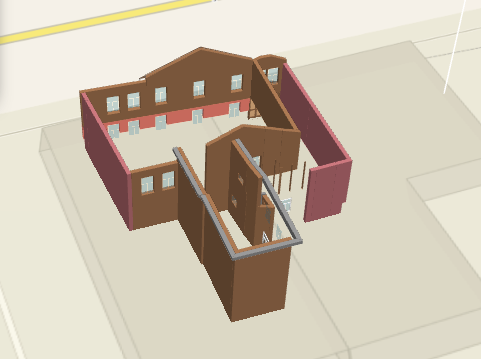

    В 3D режиме объекты картографического сервиса будут растягиваться («стелиться») по 3D-рельефу (если добавлен сервис высот).
    Если объекты картографического сервиса имеют Z-координату, то они могут быть отображены в 3D режиме, как трехмерные объекты. Для этого отметьте опцию В виде объектов (KMZ) . В таком случае слои картографического сервиса будут «на лету» сконвертированы в формат KMZ и отображены на карте, как трехмерные объекты формата KMZ.
    Обратите внимание, что для того, чтобы объекты «на лету» конвертировались в формат KMZ, необходимо в свойствах картографического сервиса в разделе Протоколы и соглашения (вкладка Возможности ) включить использование протокола KML (см. подробнее Руководство по публикации ГИС-сервисов ).
    Подробнее о работе с объектами картографических сервисов в 3D режиме см. п. 7.3.2.8 .

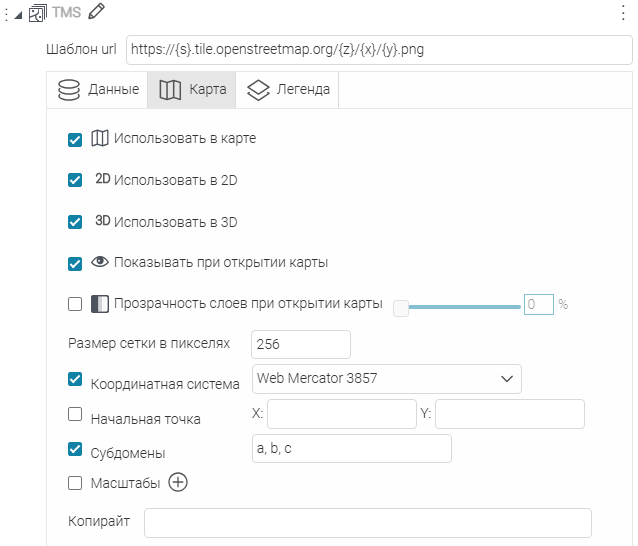

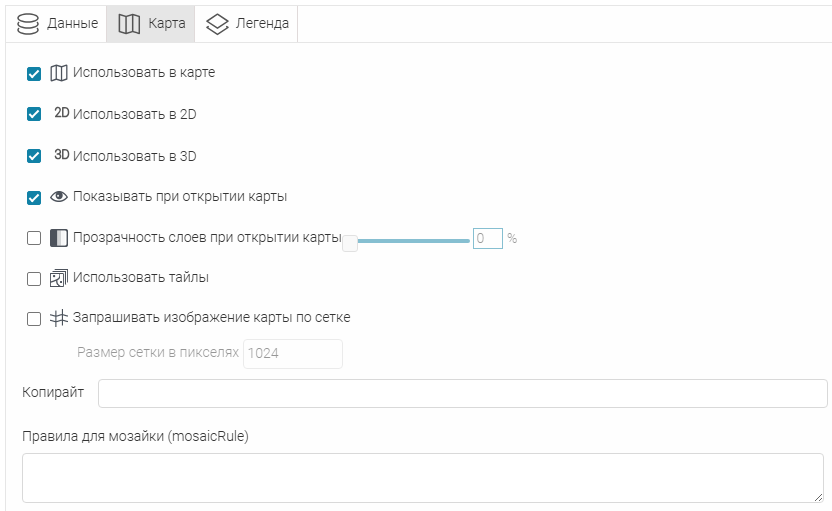

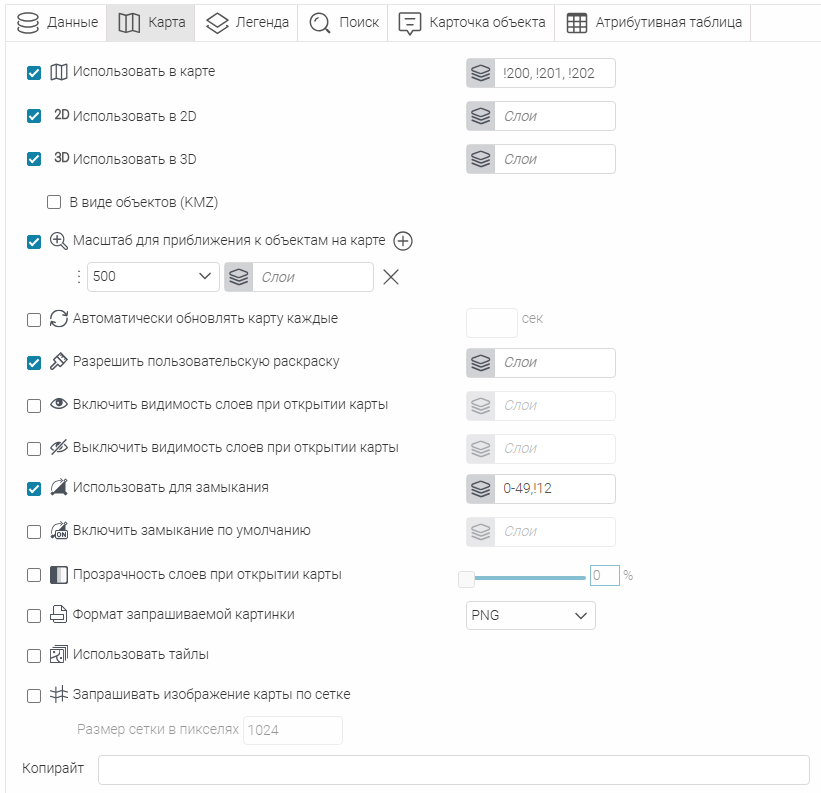

Рисунок 88 - Вкладка Карта картографического сервиса
  • Масштаб для приближения к объектам на карте - чтобы задать масштаб приближения к объектам из Карточки объекта и Атрибутивной таблицы , отметьте данную опцию. Задайте разный масштаб для приближения к объектам различных слоев, нажав  и указав номер слоя.
  • Автоматически обновлять карту каждые … сек - задайте количество секунд, по прошествии которых данные картографического сервиса, добавленные на карту, будут автоматически обновляться.
    Укажите, какие слои сервиса необходимо обновлять с заданной периодичностью.
    Обратите внимание, что если видимость всех указанных слоев отключена или если вкладка браузера с интерактивной картой неактивна, то обновления карты происходить не будет.
  • Разрешить пользовательскую раскраску - если опция отмечена, пользователи смогут переоформить слои картографического сервиса, добавленные на карту. Чтобы переоформить определенные слои, укажите их номера в . Переоформление слоя на карте доступно в меню слоя Легенды . Переоформленные слои не сохраняются, так как доступны в качестве временной настройки условных обозначений в рамках одной сессии, до обновления страницы браузера.
  • Включить видимость слоев при открытии карты - позволяет управлять видимостью слоев, настройки которой заданы при публикации картографического сервиса. Чтобы определить, какие слои будут отображаться при открытии карты, отметьте опцию и укажите номера слоев.
  • Выключить видимость слоев при открытии карты - позволяет управлять видимостью слоев, настройки которой заданы при публикации картографического сервиса. Чтобы определить слои, которые не будут отображаться при открытии карты, отметьте опцию и укажите номера слоев. Если задать определенные настройки в Легенде , пользователи смогут поменять на карте видимость слоя.
  • Использовать для замыкания - укажите номера слоев, которые могут быть использованы для замыкания. Соблюдайте правила ввода - номера слоев можно указать через дефис или запятую. Чтобы изменить настройки по умолчанию при использовании замыкания в процессе создания/редактирования объектов для назначенных слоев, добавьте кнопку Настройки , см. п. 7.6 . Пример ниже, см. Рисунок 89 . При редактировании объектов замыкание линии можно выполнить кликом на первую вершину.

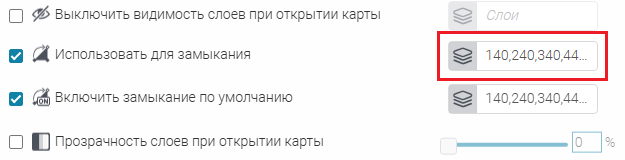

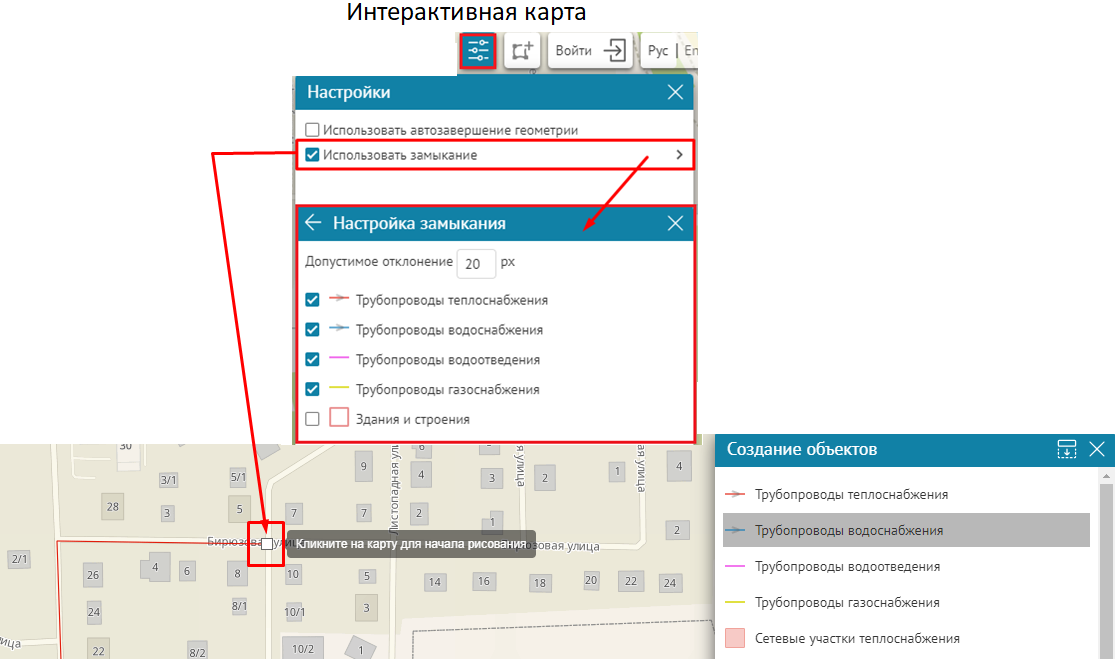

Рисунок 89 - Пример настройки использования замыкания для слоев
  • Включить замыкание по умолчанию - чтобы при редактировании объектов замыкание использовалось по умолчанию, отметьте опцию и укажите номера слоев, для которых замыкание будет использоваться по умолчанию. Соблюдайте правила ввода - номера слоев можно указать через дефис или запятую.
  • Формат запрашиваемой картинки - позволяет переопределить формат запрашиваемой картинки для уменьшения ее объема и ускорения отображения карты. Особенно актуальна данная настройка для отображения растров.
  • Прозрачность слоев при открытии карты - позволяет задать прозрачность слоев. Если пользователям разрешено переоформлять слои, тогда будет возможность изменять их прозрачность.

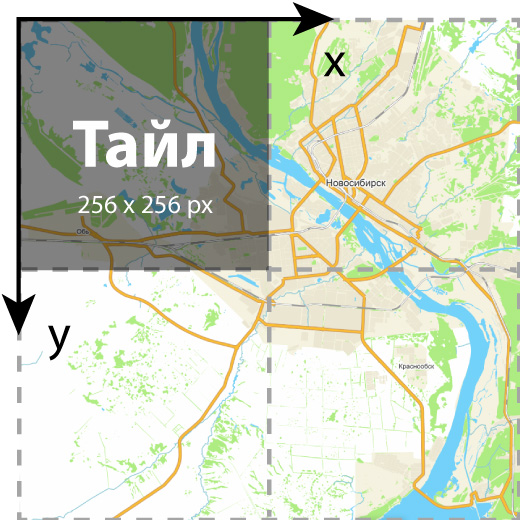

  • Использовать тайлы - отметьте эту опцию, чтобы можно было использовать тайлы.
  • Запрашивать изображение карты по сетке - позволяет запрашивать динамический картографический сервис по сетке, с дальнейшим кэшированием.
  • Копирайт - позволяет добавить на карту знак копирайта.

Вкладка Легенда

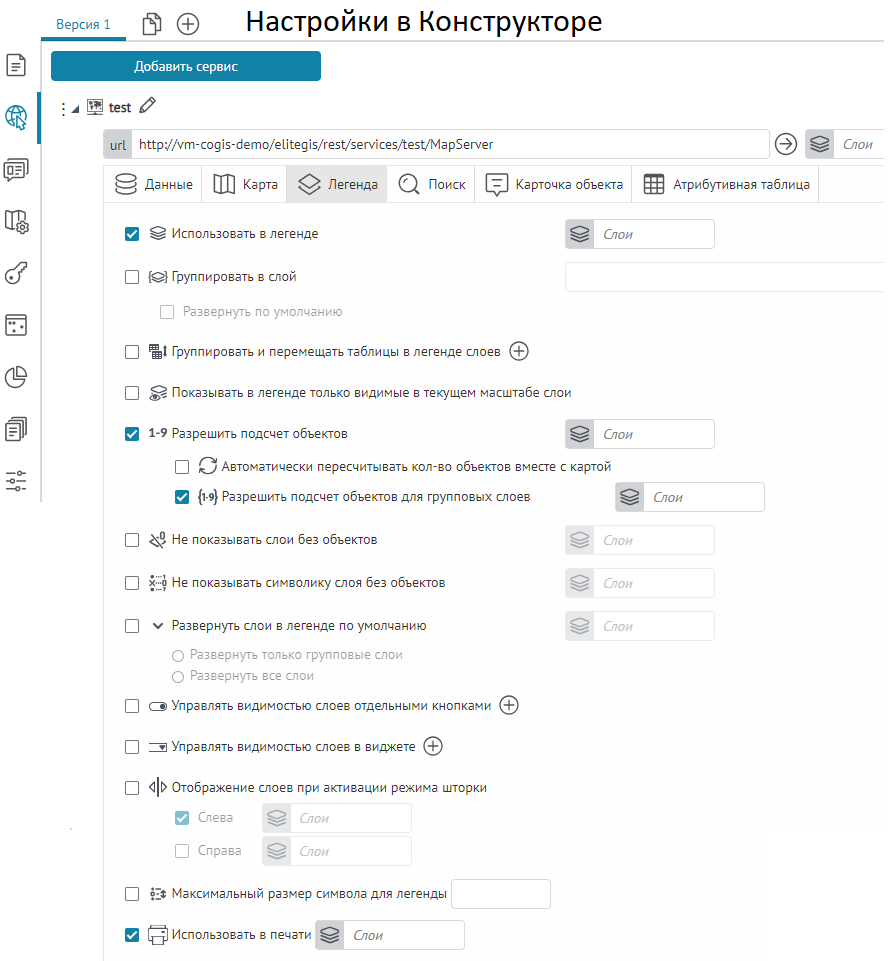

Задайте здесь настройки Легенды . Вкладка приведена ниже, см. Рисунок 90 .
Отметьте и настройте следующие опции во вкладке Легенда :
  • Использовать в легенде - опция отмечена по умолчанию. Все слои картографического сервиса будут отображаться в Легенде . Легенда будет доступна на карте при соответствующих настройках. Чтобы в Легенде отображались только определенные слои, укажите их номера в .
  • Группировать в слой - для удобства слои одного сервиса или разных сервисов можно объединить в групповой слой. Отметьте опцию, введите название группового слоя. Повторите эти шаги для всех сервисов, слои которых нужно объединить в групповой слой.
Рисунок 90 - Настройки вкладки Легенда

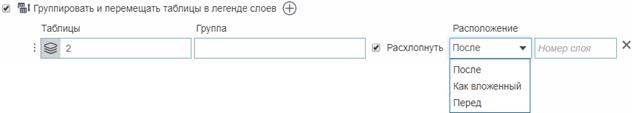

  • Группировать и перемещать таблицы в легенде слоев - в Легенде можно отобразить таблицы картографического сервиса, предварительно их сгруппировав и указав месторасположение. Для этого отметьте опцию, укажите номер слоя таблицы, название группы, номер слоя, относительно которого задается месторасположение, см. Рисунок 91 .
Рисунок 91 - Группировка и перемещение таблицы в легенде слоев
  • Показывать в легенде только видимые на текущем масштабе слои - определяет настройку отображения невидимых слоев сервиса в легенде по умолчанию.
  • Разрешить подсчет объектов - чтобы количество объектов в каждом слое отображалось в Легенде , отметьте эту опцию. Данная опция применима, если для CoGIS SOE разрешен подсчет объектов и в правилах для расширений сервисов задан подсчет количества объектов. Как разрешить подсчет объектов в настройках CoGIS SOE, описано в разделе CoGIS SOE для картографического сервиса , см. п. 7.11.3 . Чтобы количество объектов отображалось для определенных слоев, укажите их номера в . По умолчанию в групповых слоях подсчет объектов не ведется, при необходимости отметьте эту опцию и укажите номера слоев.
  • Опцию Автоматически пересчитывать кол-во объектов вместе с картой необходимо использовать только в том случае, если данные постоянно обновляются независимо от действий пользователя, и важно отображать текущее количество объектов. Если данные меняются не так часто, то лучше не использовать эту опцию для уменьшения количества запросов. В случае редактирования данных пользователем, количество объектов обновляется без использования этой опции.
  • Не показывать слои без объектов - включите опцию и укажите номер слоя, тогда на интерактивной карте в Легенде временно будут скрыты слои, в которых нет объектов. Опция также применяется к групповым слоям, у которых отсутствуют объекты во всех слоях, входящих в группу.
  • При открытии карты, пока количество объектов не известно, такие слои в Легенде не показываются. Пересчет количества объектов будет выполнен автоматически после изменения данных или при использовании инструментов Приблизить/Отдалить с перерасчетом при изменении экстента карты, тогда в Легенде автоматически отобразится слой с объектами. Пример ниже, см. Рисунок 92 . Подсчет количества объектов будет произведен, если для CoGIS SOE разрешен подсчет объектов и в правилах для расширений сервисов заданы необходимые настройки, подробнее см. п. 8.9 .

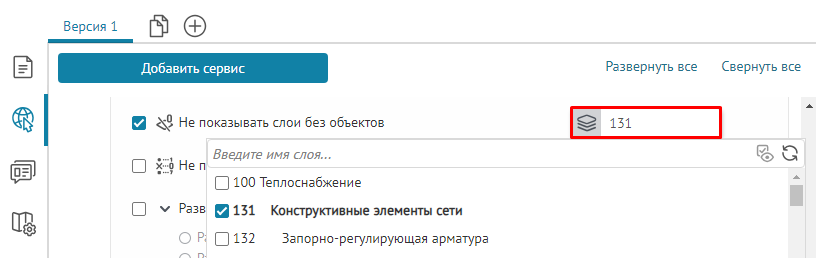

  • Рисунок 92 - Пример настройки опции Не показывать слои без объектов к групповому слою, где после создания нового объекта отображается подслой группового слоя в Легенде
  • Не показывать символику слоя без объектов - включите опцию и укажите слой, тогда на интерактивной карте в Легенде будет временно скрыта символика слоя, в которых нет объектов. Применяется также к групповым слоям, у которых отсутствуют объекты во всех слоях, входящих в группу.
    Перерасчет символики слоя будет выполнен, если для CoGIS SOE разрешен подсчет объектов и включен параметр Считать кол-во объектов у каждой символики . Как разрешить подсчет объектов в настройках CoGIS SOE см. п. 8.9 .
    При открытии карты, пока количество объектов не известно, такие слои в Легенде не показываются. Пересчет количества объектов и символики будет автоматически произведен в Легенде после изменения данных или при использовании инструментов Приблизить/Отдалить с перерасчетом при изменении экстента карты.
  • Развернуть слои в легенде по умолчанию - чтобы в Легенде по умолчанию были развернуты все слои, отметьте опцию и выберите способ раскрытия. Чтобы задать развернутый вид отображения определенного слоя в Легенде , укажите его номер в .
  • Управлять видимостью слоев отдельными кнопками - управлять видимостью слоев на карте можно не только в Легенде , но и при помощи отдельных кнопок. Для этого отметьте опцию, нажмите  и задайте настройки, вид которых приведен ниже (см. Рисунок 93 ).

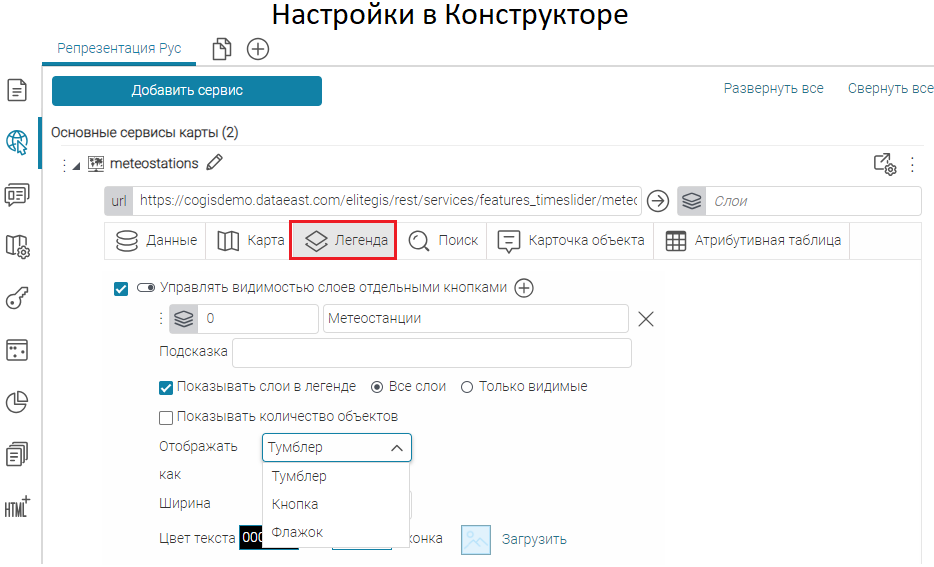

  • Рисунок 93 - Управление видимостью слоев отдельными кнопками
    Укажите номера слоев или групповых слоев, видимость которых будет включаться и выключаться отдельной кнопкой. Введите название кнопки и текст всплывающей подсказки. Укажите, надо ли показывать слои в Легенде . Если отметить опцию Показывать количество объектов , то число объектов в слое будет отображаться на кнопке. Опция Показывать количество объектов будет применяться, если для CoGIS SOE разрешен подсчет объектов и в правилах для расширений сервисов задан подсчет количества объектов.
  • В опции Отображать по умолчанию выбрано Тумблер . Если необходимо, измените тип отображения по умолчанию, для этого выберите Кнопка , тогда слой будет включаться или отключатся при нажатии на кнопку. Выберите Флажок , тогда видимость слоя будет регулироваться при помощи флажка - включен ☑ или соответственно отключен ☐.
  • Если вы создали несколько кнопок видимости слоев, задайте для них ширину. Если размер не задан, ширина кнопки будет определяться автоматически. Выберите цвет кнопки, фон и загрузите иконку. Если после настройки кнопки не отобразились на карте, убедитесь, что во вкладке Расположение кнопок на карте выбрана опция Размещать кнопки по умолчанию . Иначе, добавьте кнопку Слои .

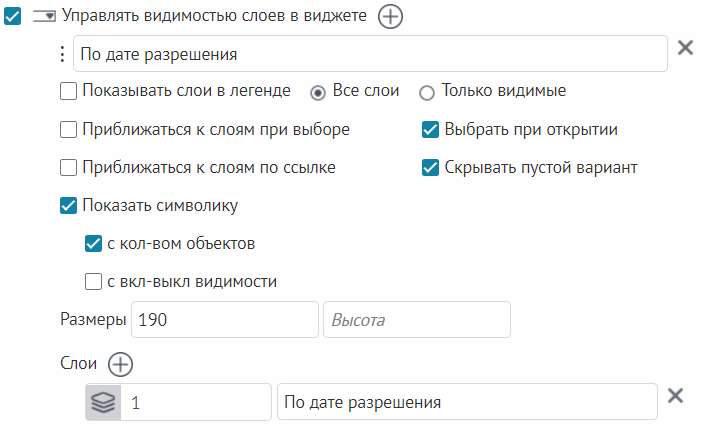

  • Управлять видимостью слоев в виджете - управлять видимостью слоев на карте можно в виджете, то есть в отдельном окне. Для этого отметьте опцию, нажмите , и задайте настройки, вид которых приведен ниже, см. Рисунок 94 .
Рисунок 94 - Управление видимостью слоев в виджете
Введите название виджета. Чтобы слои отображались в Легенде , отметьте Показывать слои в Легенде . Укажите слои, видимость которых будет управляться в виджете, введите название и их номера в поле .
Если вы хотите, чтобы в виджете:
    • при выборе слоев карта приближалась к слоям с учетом масштаба их видимости, активируйте опцию Приближаться к слоям при выборе;
    • если на карте есть разные наборы данных, чтобы карта приближалась к слоям по клику пользователя, а не при выборе слоев, активируйте опцию Приближаться к слоям по ссылке;
    • в качестве заголовка выпадающего списка слоев был первый указанный слой, отметьте Выбрать при открытии . По умолчанию Выберите слои является заголовком выпадающего списка слоев в виджете;
    • выпадающий список слоев не содержал пустой строки Выберите слои, отметьте опцию Скрывать пустой вариант;
    • отображалась символика, отметьте Показать символику;
    • отображалось количество объектов в слое, отметьте с кол-вом объектов;
    • был переключатель видимости слоев, отметьте с вкл-выкл видимости.
      Задайте размер виджета. Если после настройки кнопки не отобразились на карте, убедитесь, что во вкладке Расположение кнопок на карте выбрана опция Размещать кнопки по умолчанию . Иначе добавьте кнопку   Виджеты .
  • Отображение слоев при активации режима шторки - определяет, какие слои по умолчанию будут отображаться Слева , а какие Справа при активации режима шторки. Может ли пользователь менять отображение слоев в режиме шторки или нет, задается для всей карты в целом на вкладке Инструменты и настройка карты .
    По умолчанию кнопка шторки не отражается на карте, при необходимости добавьте ее на вкладке Расположение инструментов на странице , за это отвечает опция Разрешить пользователю менять настройки шторки .
  • Максимальный размер символа для легенды - позволяет ограничить размер символа в том случае, если на карте необходимо отображать символы большого размера.
  • Использовать в печати - определяет, какие слои из легенды будут в печатной форме легенды. Если не указан ни один слой и опция включена, значит все слои из легенды попадут в печатную форму. Если пользователь отключит видимость какого-то слоя, то он не будет попадать в печатную форму легенды.

Вкладка Поиск

Во вкладке Поиск задаются настройки и правила использования поиска, а также настройки отображения результатов поиска. Вкладка приведена ниже, см. Рисунок 95 .

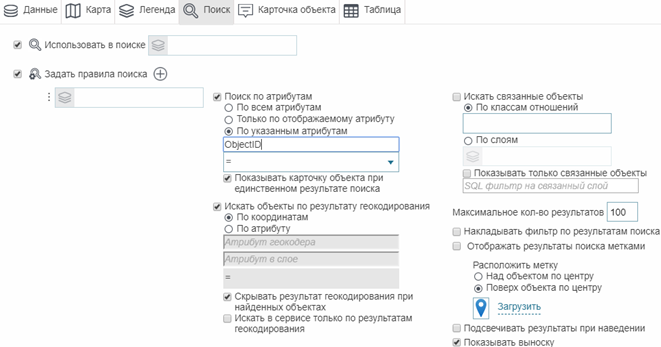

Рисунок 95 - Настройки поиска
  • Использовать в поиске - опция отмечена по умолчанию. По всем слоям картографического сервиса, добавленным на карту, будет производиться поиск. Поиск объектов можно настроить таким образом, что он будет осуществляться только среди объектов заданных слоев картографического сервиса. Для этого укажите номера слоев в поле .
  • Задать правила поиска - для различных слоев можно задать разные правила поиска. Отметьте опцию, нажмите , укажите номера слоев в  через запятую.
    • Поиск по атрибутам - поиск может производиться по всем значениям атрибутивного поля, по указанному значению атрибутивного поля или только по значениям отображаемого атрибутивного поля. Опция Только по отображаемому атрибуту будет активна, если настроено отображаемое поле ( Display Field ) или отображаемое выражение ( Display Expression ) в свойствах слоя в документе картографического проекта перед публикацией картографического сервиса.
      В случае единственного результата поиска автоматически может открываться Карточка объекта , для этого отметьте Показывать карточку объекта при единственном результате поиска .

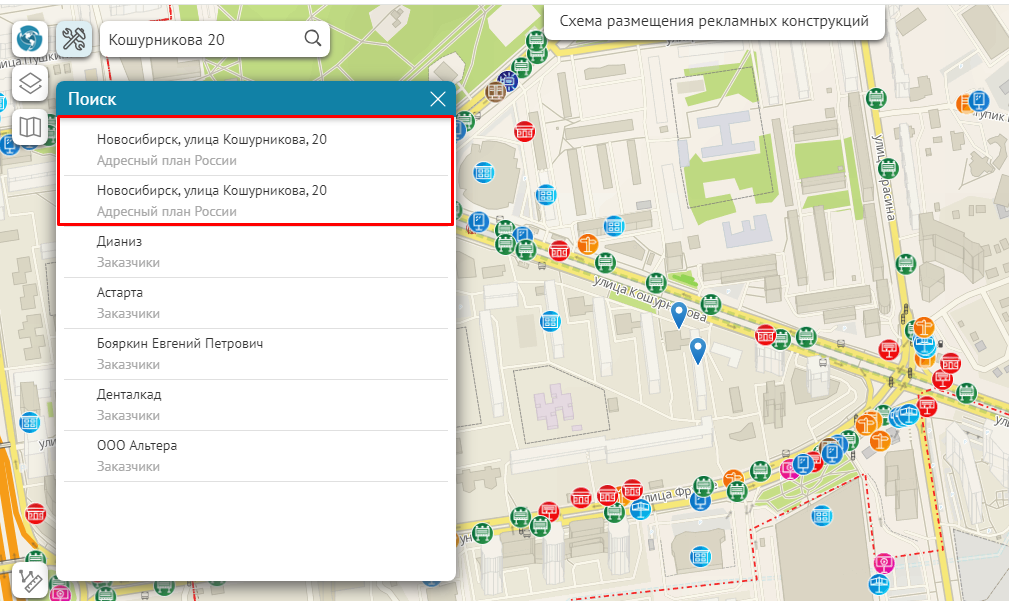

    • Искать объекты по результату геокодирования - опция может быть использована, если установлено подключение к сервису геокодирования. Применение данной опции позволяет искать объекты слоя по произвольно написанному адресу. После того, как будет найден адрес, в сервисе геокодирования будет производиться поиск объекта или по координатам, или по атрибутам геокодера. При выборе По атрибуту укажите Атрибут геокодера и Атрибут в слое . Чтобы в результатах поиска отображались только найденные объекты, отметьте Скрывать результаты геокодирования при найденных объектах . Отметьте Искать в сервисе только по результатам геокодирования , тогда настройки поиска будут игнорироваться, то есть Поиск по атрибутам и заданные настройки не будут использоваться.
    • Искать связанные объекты - по классу отношений или номеру связанного слоя будет производиться поиск всех связанных объектов. Если опция Показать только связанные объекты не отмечена, в результате поиска будут отображаться не только связанные объекты, но и изначально найденные.
    • Максимальное кол-во результатов - введите число, по окончании поиска в окне результатов отобразится количество объектов, не превышающее указанное число.
    • Накладывать фильтр по результатам поиска - отметьте опцию, и по завершении поиска на карте будут отображаться только те объекты, которые соответствуют поисковому запросу.
    • Отображать результаты поиска метками - чтобы по завершении поиска найденные объекты были помечены на карте, выберите данную опцию и расположение метки по отношению к объекту - Над объектом по центру или Поверх объекта по центру . Можно загрузить новое изображение метки.
    • Подсвечивать результаты при наведении - на карте по завершении поиска отобразятся его результаты, чтобы при выборе объекта в окне поиска объект подсвечивался на карте, отметьте эту опцию.
    • Показывать выноску - на карте по завершении поиска отобразятся его результаты. Если в окне поиска выбрать найденный объект, осуществится переход к объекту на карте и будет открыта его Карточка объекта . Чтобы вместо Карточки объекта открывалась Идентификация объекта , отметьте данную опцию.

Вкладка Карточка объекта

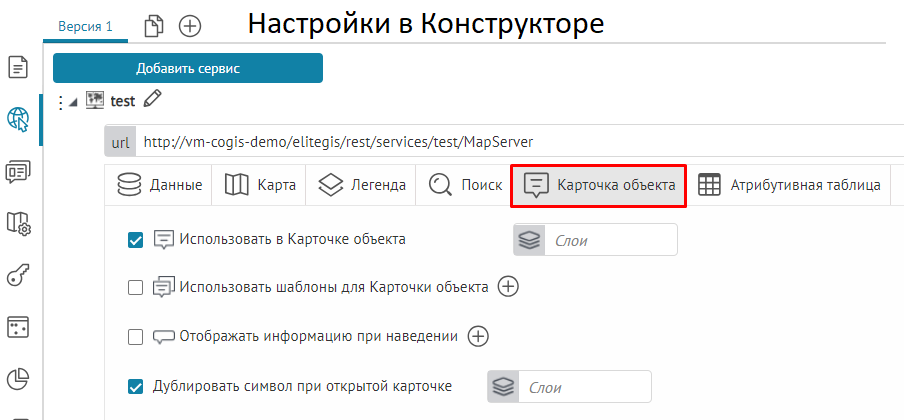

Здесь можно задать настройки Карточки объекта . Вкладка приведена ниже, см. Рисунок 96 .
Рисунок 96 - Настройки Карточки объекта
  • Использовать в карточке объекта - опция отмечена по умолчанию. Для объектов слоев картографического сервиса будут отображаться Карточки объектов . Чтобы Карточки объектов отображались только для объектов определенных слоев, укажите номера слоев или групповых слоев в поле .
  • Использовать шаблоны для Карточки объекта - чтобы использовать шаблоны для Карточки объекта , нужно сначала создать эти шаблоны во вкладке Шаблоны для карточки объекта , описание которой приведено в разделе Шаблон Карточки объекта , см. п. 7.3.10 . Отметьте опцию, укажите номера слоев и выберите из списка созданный вами шаблон. Для различных слоев можно задать разные шаблоны. Чтобы на карте не отображались Карточки объектов для объектов определенных слоев, укажите номера слоев и выберите из выпадающего списка шаблонов вариант «не отображать».
  • Отображать информацию при наведении - включена по умолчанию, позволяет при наведении на объект отображать всплывающую подсказку на основе значения атрибута. Отметьте опцию, нажмите  , добавьте номер слоя и введите название поля в квадратных скобках, например [name] , задайте текст для всплывающей подсказки, можно в формате HTML в опции Шаблон . Задайте размер указателя и фон. Чтобы при наведении на объект отображалась не только всплывающая подсказка, но и подсвечивался объект на карте, включите опцию Подсветить справочный объект на карте .
    Для разных слоев можно задать разные подсказки, при перемещении по интерактивной карте и наведении курсора на объект будет отображаться заданная подсказка, если убрать курсор с объекта, подсказка скроется, пример ниже, см. Рисунок 97 .

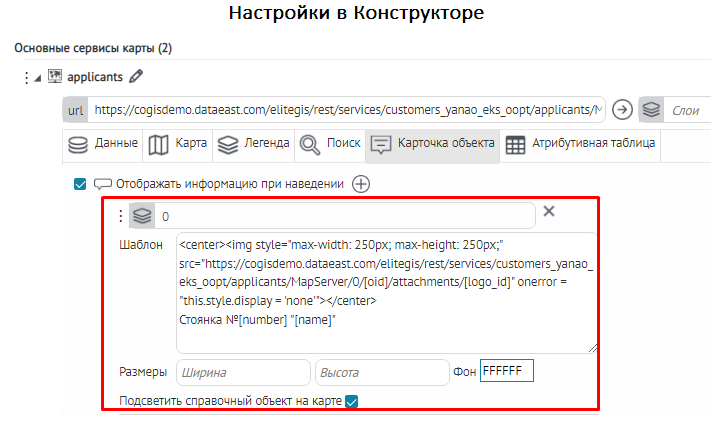

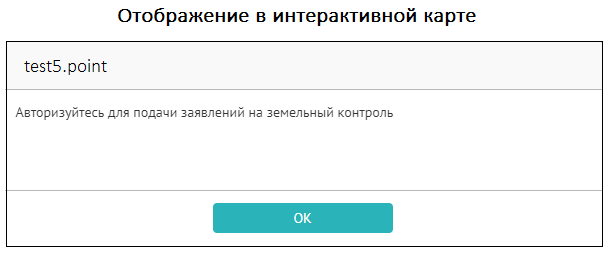

Рисунок 97 - Пример настройки опции Отображать информацию при наведении на интерактивной карте
  • Дублировать символ при открытой карточке - отметьте опцию, нажмите  , добавьте номер слоя, если нужно, чтобы в открытой Карточке объекта не скрывался символ выбранного объекта при изменении масштаба карты, если слой расположен за пределами видимости масштаба, см. Рисунок 98 .

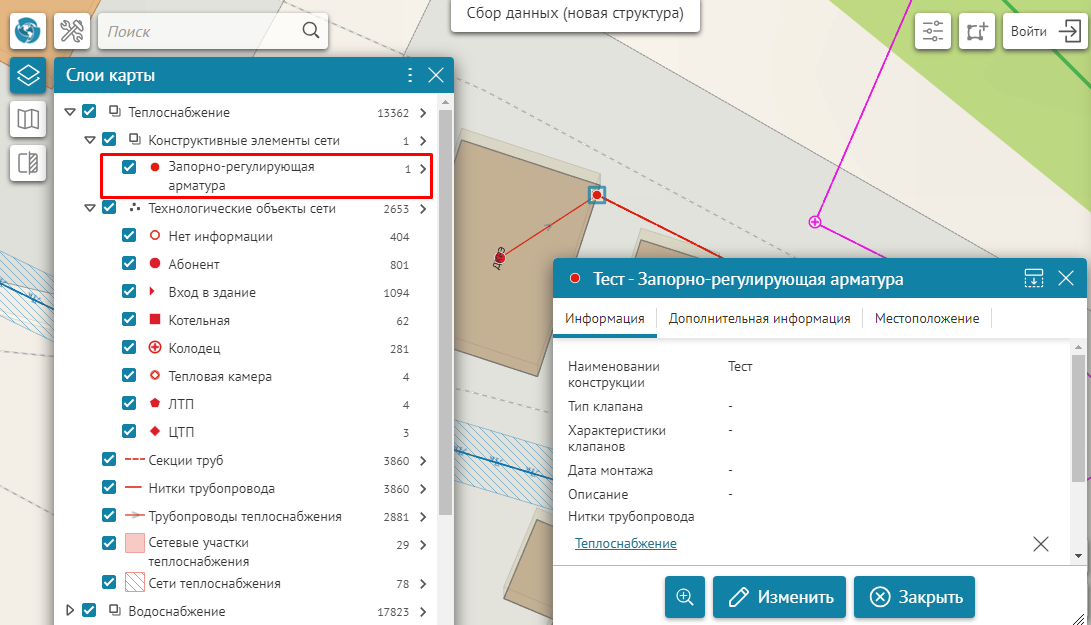

  • Рисунок 98 - Пример применения опции к слою и дублирование символа при открытой Карточке объекта

Вкладка Атрибутивная таблица

Информация об объектах слоя картографического сервиса, добавленного на карту, отображается в виде Атрибутивной таблицы . Строка Атрибутивной таблицы - это объект, заголовками столбцов являются псевдонимы (aliases) атрибутивных полей, значения столбца - это значения объектов в атрибутивном поле.
Вкладка Атрибутивная таблица позволяет управлять отображением информации об объектах слоев картографического сервиса в Атрибутивной таблице и вносить дополнительную информацию в печатную форму Атрибутивной таблицы . Другими словами, здесь вы можете определить: информация об объектах каких слоев картографического сервиса будет отображаться в Атрибутивной таблице, и все ли значения атрибутивных полей будут отображаться в Атрибутивной таблице . Кроме того, здесь вы можете задать подсчет статистического показателя по объектам слоя картографического сервиса, значение которого будет отображаться в печатной форме Атрибутивной таблицы . Вкладка Атрибутивная таблица представлена ниже, см. Рисунок 99 .

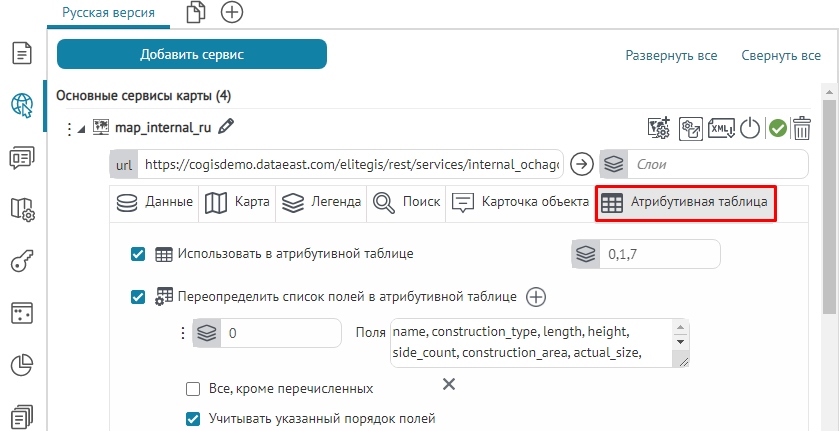

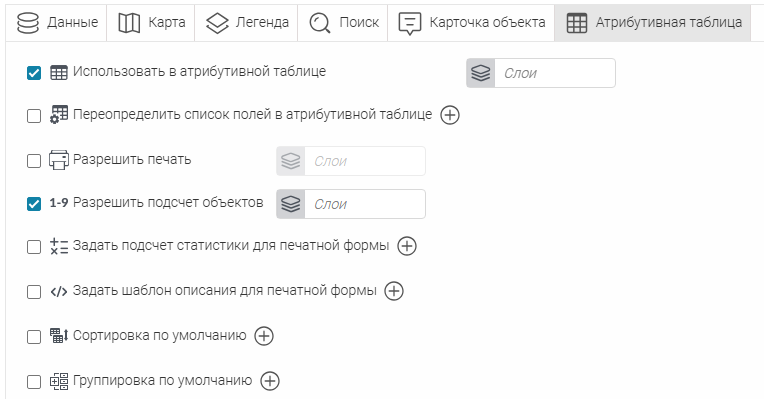

Рисунок 99 - Вкладка Атрибутивная таблица
На карте Атрибутивная таблица открывается при нажатии на кнопку Открыть атрибутивную таблицу , расположенную в нижней части карты. Закрывается Атрибутивная таблица повторным нажатием на кнопку. Примерный вид Атрибутивной таблицы приведен ниже, см. Рисунок 100 .
Рисунок 100 - Атрибутивная таблица
Слой выбирается нажатием на кнопку, расположенную в левом верхнем углу таблицы, текст кнопки формируется по названию слоя. По умолчанию отображается первый слой в списке слоев картографического сервиса.
На карте в Атрибутивной таблице при нажатии на атрибутивное поле будет доступна опция Группировать по полю, которая выполняет группировку поля по атрибутивным значениям. Количество групп и общее количество объектов, а также количество объектов в каждой группе отобразится в верхнем правом углу Атрибутивной таблицы , пример ниже, см. Рисунок 101 .

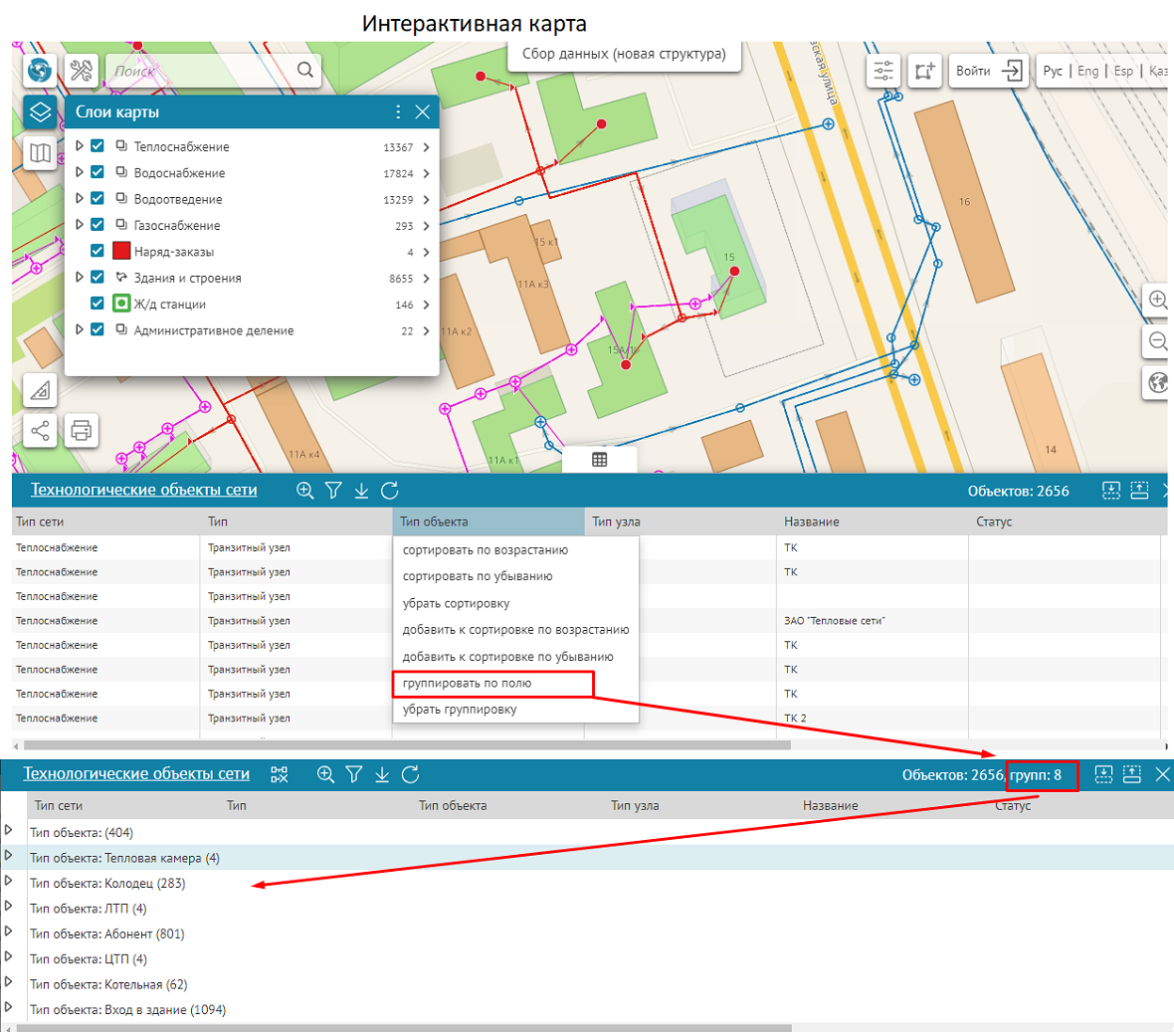

Рисунок 101 - Пример группировки поля по атрибутивным значениям
В Атрибутивной таблице будет отображаться информация об объектах всех слоев картографического сервиса, так как опция   Использовать в атрибутивной таблице отмечена по умолчанию. Если вам требуется, чтобы в Атрибутивной таблице отображалась информация об объектах определенных слоев, укажите их номера в поле Слои .
Вы можете задать, из каких столбцов будет состоять Атрибутивная таблица , для этого отметьте опцию Переопределить список полей в атрибутивной таблице , нажмите на кнопку Добавить , укажите номер слоя картографического сервиса в поле Слои и в поле Поля введите имена атрибутивных полей через запятую, как они заданы в картографическом сервисе. При этом если для атрибутивного поля задан псевдоним, то по умолчанию будет отображен псевдоним поля, а не его название. Порядок ввода имен атрибутивных полей будет задавать порядок столбцов в Атрибутивной таблице , если отметить опцию Учитывать указанный порядок полей . Если нужно исключить столбец из Атрибутивной таблицы , введите имя соответствующего атрибутивного поля и отметьте опцию Все, кроме перечисленных . Пример представлен ниже, см. Рисунок 102 .

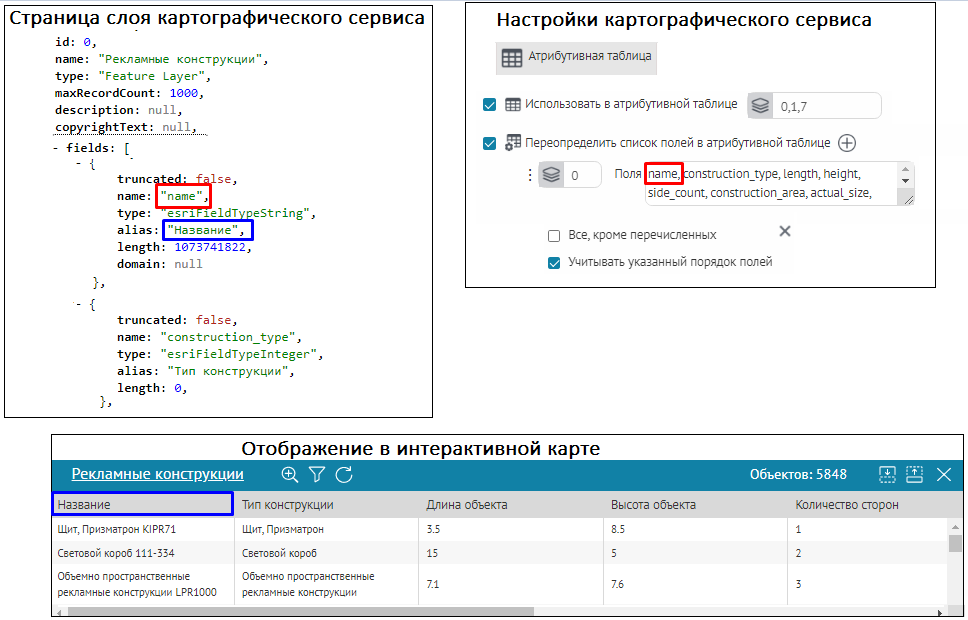

Рисунок 102 - Переопределение столбцов Атрибутивной таблицы
Обратите внимание, что атрибутивное поле c именем ObjectID скрыто и не отображается в Атрибутивной таблице .
Для передачи информации, содержащейся в Атрибутивной таблице , например, для отчетности, предназначена печатная форма Атрибутивной таблицы . Окно Настройки печатной формы открывается нажатием на кнопку Открыть печатную форму , расположенную над таблицей. Вид окна Настройки печатной формы представлен ниже, см. Рисунок 103 .

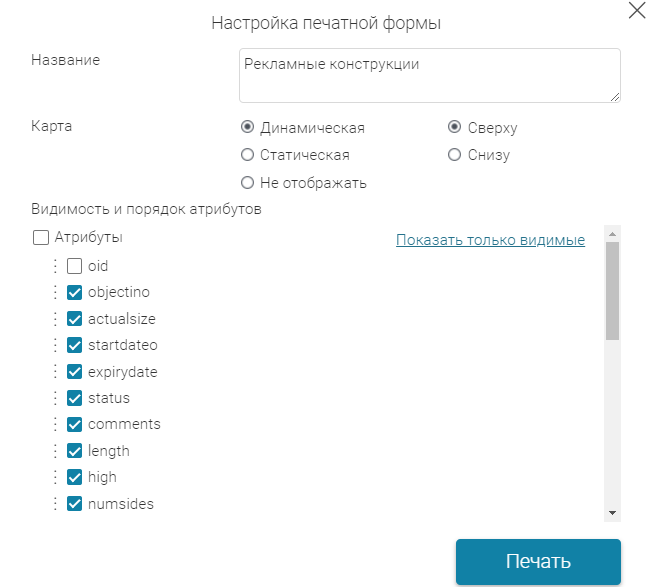

Рисунок 103 - Настройки печатной формы
Задайте настройки печатной формы, нажмите на кнопку Печать и откроется печатная форма Атрибутивной таблицы вида, соответствующего заданным настройкам.
Чтобы разрешить подсчет объектов в атрибутивной таблице для слоев картографического сервиса, отметьте опцию Разрешить подсчет объектов и укажите те слои, где это необходимо.
По значениям атрибутивного поля числового типа и типа дата-время вы можете задать подсчет статистического показателя. По значениям атрибутивного поля числового типа можно задать подсчет статистического показателя, такого как минимум, максимум, среднее, сумма, количество. По значениям атрибутивного поля типа дата-время - минимальное и максимальное значения. Для этого отметьте опцию Задать подсчет статистики для печатной формы , выделенную ниже, см. Рисунок 104 , и нажмите на кнопку Добавить .

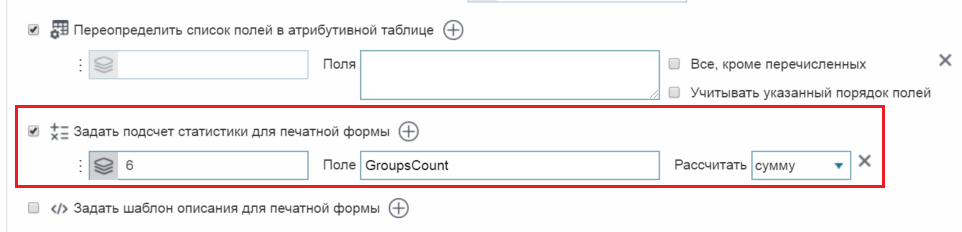

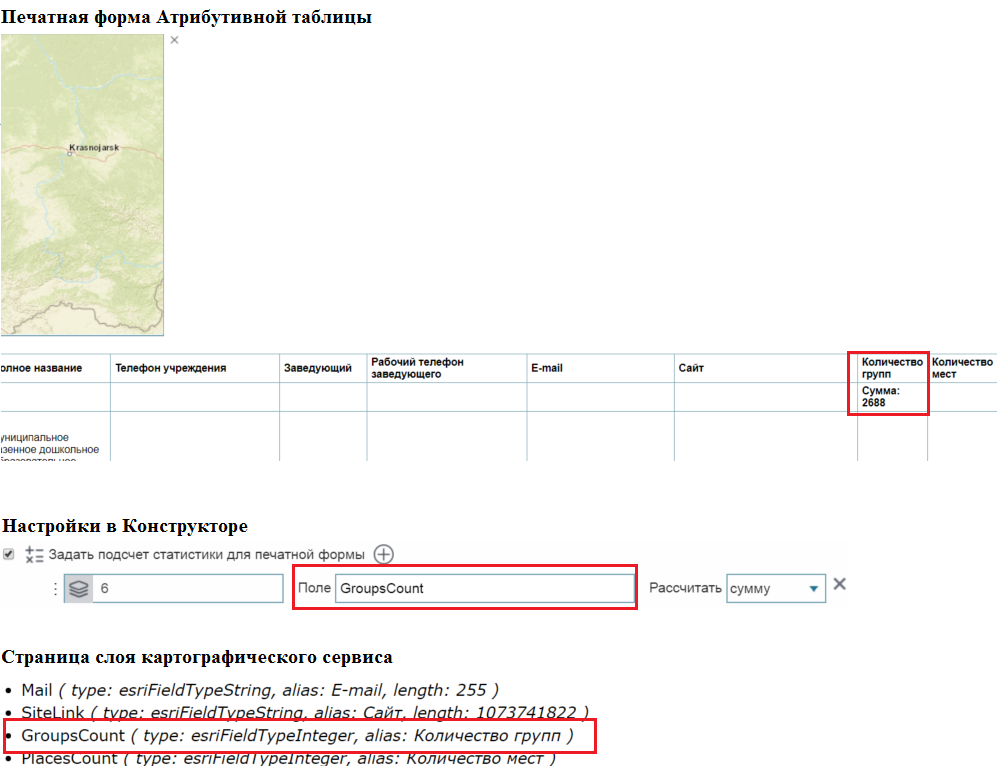

Рисунок 104 - Опция Задать подсчет статистики для печатной формы
Введите номер слоя картографического сервиса в поле Слои , имя атрибутивного поля, по значениям которого будет вычисляться статистический показатель, в поле Поле и в выпадающем списке Рассчитать выберите тип статистического показателя. Сохраните настройки, перейдите на карту. Откройте Атрибутивную таблицу , укажите соответствующий слой, перейдите в печатную форму Атрибутивной таблицы . В соответствующем столбце в отдельной строке отобразится вычисленное значение статистического показателя, например, как показано ниже, см. Рисунок 105 .
Рисунок 105 - Отображение статистического показателя и его значения
Если вам требуется задать описание для печатной формы Атрибутивной таблицы , отметьте опцию Задать шаблон описания для печатной формы , нажмите на кнопку Добавить . Введите номер слоя в поле Слои и задайте описание в виде текста или HTML-кода. Также вы можете использовать следующие макросы:
  • <div>количество {count} </div> , количество выгруженных объектов
  • <div>карта {map} </div> , название текущей карты
  • <div>слой {layer} </div> , название текущего слоя
  • <div>дата {date}</div> , дата выгрузки печатной формы Атрибутивной таблицы
  •   <div>дата и время {datetime}</div> , дата-время выгрузки печатной формы Атрибутивной таблицы .
Тогда в печатной форме Атрибутивной таблицы под заголовком будет отображаться ваше описание, например, как представлено ниже, см. Рисунок 106 .
Рисунок 106 - Описание печатной формы Атрибутивной таблицы
Чтобы задать сортировку в атрибутивной таблице, отметьте опцию Сортировка по умолчанию , нажмите на кнопку Добавить , укажите слой и поле, по которому по умолчанию будет идти сортировка, также укажите направление сортировки.
Чтобы атрибутивная таблица открывалась уже с группировкой по определенному полю, отметьте опцию Группировка по умолчанию . Укажите, для каких слоев включить группировку. Выберите, по какому полю следует группировать.
Для регулировки ширины столбцов атрибутивной таблицы отметьте опцию Задать ширину колонок . Укажите слои, задайте список полей, ширина которых будет определена (см. Рисунок 107 ).

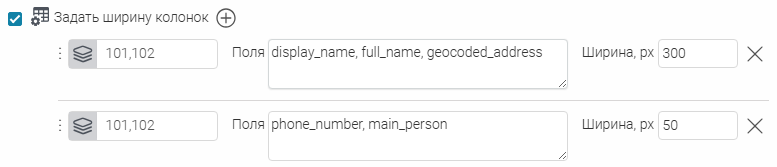

Рисунок 107 - Управление шириной колонок атрибутивной таблицы

Работа в 3D режиме

Для того, чтобы пользователь мог включить 3D режим интерактивной карты, убедитесь, что кнопка 3D карта добавлена на интерактивную карту (см. п. 7.6 ) или 3D режим выбран как режим по умолчанию (см. п. 7.5.1 ).
Для того, чтобы объекты слоев картографического сервиса отображались в 3D режиме, отметьте опцию Использовать в 3D во вкладке Карта , укажите слои для отображения (см. п. 7.3.2.3 ). В 3D режиме объекты картографического сервиса будут растягиваться («стелиться») по 3D-рельефу (если добавлен сервис высот).
Если объекты слоев картографического сервиса имеют Z-координату, отметьте во вкладке Карта вложенную опцию В виде объектов (KMZ) , а также проверьте, что в свойствах картографического сервиса отмечена поддержка протокола KML во вкладке Возможности (см. Руководство по публикации ГИС-сервисов ). В таком случае объекты будут «на лету» сконвертированы в формат KMZ и отображены на карте как трехмерные.
В активном 3D режиме интерактивной карты доступны следующие действия с объектами картографического сервиса:
  • идентификация;
    Идентифицировать можно как двумерные, так и трехмерные объекты.
    При открытии Карточки объекта объект подсвечивается.
    Цвет подсветки объектов настраивается в Настройках CoGIS Portal > Пользовательский интерфейс > Задать цветовую палитру и стили (см. Руководство администратора по установке и настройке CoGIS ).
  • определение координат;
    Определение координат осуществляется инструментом Измерение координат , как и в режиме 2D. См. подробно об инструментах измерения п. 7.6.1 .
  • измерение длины, периметра и площади;
    Измерение осуществляется инструментами группы Измерение , как и в режиме 2D. При переключении режима измерения в 3D (параметр Расчет расстояний в ) расчет расстояний происходит с учетом Z-координаты. См. подробно об инструментах измерения п. 7.6.1 .
  • редактирование геометрии.
    Редактирование в 3D режиме доступно только для двумерных объектов.
    Редактирование осуществляется инструментами группы Редактирование , как и в режиме 2D.
    Редактирование доступно:
    • из карты - инструментами панели Редактирование (см. п. 7.6 );
    • из Карточки объекта - стандартными инструментами (см. п. 7.4.3.1.1 ) и инструментами блока Координаты (см. п. 7.4.2.9 ).

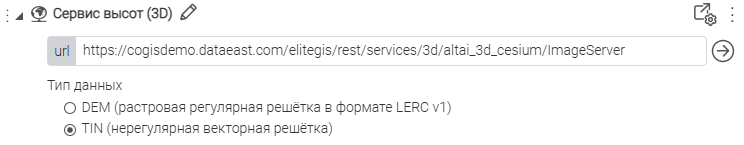

Действия доступны, в том числе и с добавленным сервисом высот (см. п. 7.3.14 ).
Обратите внимание, что для работы с 3D-картой предъявляются следующие минимальные технические требования к видеокарте пользователя:
  • Nvidia GeForce 8000 серии или новее;
  • Intel HD Graphics 4000 или новее;
  • AMD Radeon HD 5000 серии или новее.

Сервис изображений

Сервис изображений. Общие положения.

Для отображения данных сервиса изображений на карте установите подключение. Введите адрес сервиса в поле url. Для перехода на страницу сервиса изображений нажмите . Чтобы переименовать сервис, нажмите . Вид опций, предназначенных для управления настройками сервиса изображения, представлен ниже, см. Рисунок 108 .
Рисунок 108 - Настройки сервиса изображений
Для управления настройками сервиса изображения предназначены следующие вкладки:
  • Данные;
  • Карта;
  • Легенда.

Вкладка Данные

Опция Актуальность данных по времени позволяет задать актуальность данных для сервиса. В случае использования временной шкалы данные такого сервиса будут отображаться на карте, согласно настройкам актуальности. Отметьте опцию, выберите дату.

Вкладка Карта

Вкладка Карта содержит настройки, с помощью которых вы можете управлять отображением данных сервиса изображений на карте (см. Рисунок 109 ).
Рисунок 109 - Настройка отображения данных на карте
  • Использовать в карте - опция отмечена по умолчанию, все данные сервиса изображений будут добавлены на карту.
  • Использовать в 2D - опция отмечена по умолчанию, все данные сервиса отображаются в 2D режиме.
  • Использовать в 3D - опция отмечена по умолчанию, все данные сервиса отображаются в 3D режиме.
    В 3D режиме изображения сервиса будут растягиваться («стелиться») по 3D-рельефу (если добавлен сервис высот).
  • Показывать при открытии карты - отметьте опцию, и данные сервиса изображения будут отображаться на карте при ее открытии.
  • Прозрачность слоев при открытии карты - отметьте опцию, задайте прозрачность слоев. У пользователей будет возможность изменять прозрачность слоев на карте.
  • Использовать тайлы - отметьте опцию, чтобы можно было использовать тайлы.
  • Запрашивать изображение карты по сетке - отметьте опцию, чтобы запрашивать изображения карты по сетке и определите размер сетки.
  • Копирайт - позволяет добавить на карту знак копирайта.
  • Правила для мозаики (mosaicRule) - позволяет определить mosaicRule.
Пример:
{"ascending":true,"mosaicMethod":"esriMosaicAttribute","mosaicOperation":"MT_FIRST","sortField":"Best","sortValue":"0","where":"Dataset_ID = 'MODIS_Terra_CorrectedReflectance_TrueColor'"}

Вкладка Легенда

Задайте настройки для вкладки Легенда , см. Рисунок 110 .
Рисунок 110 - Настройки вкладки Легенда
  • Использовать в легенде - опция отмечена по умолчанию. Все слои сервиса изображений будут отображаться в Легенде . Легенда будет доступна на карте при соответствующих настройках.
  • Группировать в слой - для удобства слои одного или разных сервисов можно объединить в групповой слой. Отметьте опцию, введите название группового слоя. Повторите эти шаги для всех сервисов, слои которых нужно объединить в групповой слой.
  • Управлять видимостью слоев отдельной кнопкой - управлять видимостью слоев на карте можно не только в Легенде , но и отдельной кнопкой. Для этого отметьте опцию, нажмите  и задайте настройки, вид которых приведен на рисунке. Введите название кнопки. Чтобы слои отображались в Легенде , отметьте Показывать слои в Легенде . Задайте размер кнопки, выберите ее цвет, фон и загрузите иконку.
    Если после настройки кнопка не отобразилась на карте, убедитесь, что во вкладке Расположение кнопок на карте выбрана опция Размещать кнопки по умолчанию . Если выбрана опция Переопределить размещение кнопок полностью , необходимо добавить кнопку Слои .

Сервис геообработки

Чтобы расширить функциональность интерактивной карты при помощи инструмента геообработки или выполнить анализ конкретной ГИС-задачи, в веб-консоли CoGIS Сервера необходимо создать и опубликовать сервис геообработки, в котором настроить соответствующую модель геообработки.
В CoGIS модели геообработки представлены в виде опубликованных задач геообработки (tasks). Рекомендуем предварительно ознакомиться с документом CoGIS Server - Руководство по публикации ГИС-сервисов .
Модель геообработки - это визуальное представление рабочего процесса, где последовательно запускаются несколько инструментов геообработки, при этом выходные данные одного инструмента часто становятся входными для другого.
После сохранения модели геообработки в сервисе геообработки будет опубликована задача геообработки. Следует отметить, что в рамках одного сервиса геообработки количество выполняемых задач геообработки не ограничено.
Использование моделей геообработки позволяет:
  • визуализировать процесс ГИС-анализа при помощи цепочки инструментов геообработки;
  • изучить выходные данные, полученные в результате применения различных наборов данных и параметров;
  • автоматизировать выполнение повторяющихся задач;
  • поделиться с коллегами моделью геообработки с определенными настройками.
В Конструкторе для нужной интерактивной карты добавьте сервис геообработки и задайте настройки вызова инструмента геообработки в соответствии с входными/выходными публичными параметрами из задачи сервиса геообработки. На интерактивной карте появится кнопка запуска инструмента геообработки, если кнопка не появилась - см. п. 7.6 .
После отработки инструмента геообработки с указанными входными параметрами можно приступать к анализу полученных результатов на интерактивной карте.
Запуск задач сервиса геообработки в CoGIS доступен:
  • в окне вызова инструмента геообработки на интерактивной карте: задачи задаются в настройках сервиса геообработки в Конструкторе , см. п. 7.3.4.2 , п. 7.3.4.3 ;
  • при нажатии на кнопку Вызов задачи сервиса геообработки : задачи задаются в шаблоне Карточки объекта в разделе с соответствующими настройками сервиса геообработки в Конструкторе , см. п. 7.4.3.2.4 ;
  • при автоматической работе геотриггера Вызов задачи геообработки , который создается и настраивается в Правилах SOE: укажите подключение к URL сервиса геообработки и задайте нужные входные/выходные параметры, см. п. 8.4.4.12 .

Сервис геообработки. Общие положения.

В Конструкторе к интерактивной карте добавьте сервис геообработки, для этого перейдите во вкладку Сервисы , добавьте Сервис геообработки и укажите адрес сервиса геообработки в поле url, пример ниже, см. Рисунок 111 .
Рисунок 111 - Пример добавления сервиса геообработки к интерактивной карте в Конструкторе
Откроется окно настроек сервиса геообработки, в котором можно настроить входные и выходные параметры, см. Рисунок 112 .
  • Без названия   - название сервиса геообработки, которое отображается в списке сервисов и позволяет определить назначение сервиса более специфично. Название определяется автоматически из URL ссылки директории REST API сервиса геообработки. Нажмите кнопку  Редактировать   , если хотите изменить название сервиса.
  • Ссылка  - укажите адрес сервиса геообработки в поле url, кнопка Перейти к странице сервиса   позволяет быстро перейти к странице параметров сервиса геообработки в директорию REST API ГИС-сервера.
Рисунок 112 - Настройки сервиса геообработки в Конструкторе
    • Задача - укажите в опции задачу сервиса геообработки, которая будет запускаться. Укажите название используемой задачи сервиса геообработки (task), это поле обязательно для заполнения. Сервисы геообработки содержат задачи геообработки. Задача геообработки в качестве входных параметров использует данные с карты, файлы, значения пользователей или данные, получаемые напрямую из базы геоданных, обрабатывает их и возвращает результат в виде объектов, отчетов и файлов. Информация о задачах сервиса геообработки находится на его странице, для перехода нажмите .
      • Название - название, отображаемое в интерфейсе интерактивной карты на вкладке инструментов геообработки.
      • Описание - задайте описание сервиса геообработки и описание для списка, чтобы пользователь понимал функциональность данного сервиса геообработки.
      • Текст кнопки - введите текст кнопки и введите текст всплывающей подсказки в опции Всплывающая подсказка , которая будет отображаться при наведении курсора на кнопку вызова инструмента геообработки. Загрузите иконку для кнопки в опции Загрузить . Задайте цвет текста и фона кнопки. Перейдите на вкладку Расположение кнопок на карте и определите месторасположение кнопки (см. п. 7.6 ).
      • При необходимости задайте высоту окна инструмента геообработки в пикселях в параметре Высота панели . Если параметр не задан, окно будет высотой по умолчанию.
      • Если в процессе выполнения сервис геообработки выдает сообщения, то в случае отмеченной опции Показывать сообщения в процессе выполнения пользователю будут последовательно показаны соответствующие сообщения, это актуально для сервисов геообработки, которые выполняются достаточно долго.
      • Если ваш инструмент будет вызываться, выберите опцию Скрыть кнопку .
      • Если вызов сервиса геообработки происходит из Карточки объекта или из JavaScript-кода, введенного в блоках виджета, и вызов с карты не требуется, отметьте опцию Скрыть кнопку .
        Обратите внимание, что несмотря на то, что вызов инструмента по кнопке с карты не требуется и кнопка инструмента на карте будет скрыта для пользователя, кнопка инструмента должна быть размещена на карте в любом случае (см. п. 7.6 ). Размещение кнопки инструмента на карте регулирует, в каком месте карты откроется окно инструмента при его вызове из Карточки объекта или из виджета.
      • Включите опцию Запускать по кнопке , если необходимо сразу запускать инструмент геообработки при нажатии на кнопку вызова инструмента, без предварительного открытия окна панели настройки инструмента, тогда при запуске инструмента геообработки внутри кнопки вызова отобразится значок прогресса , пример ниже, см. Рисунок 113 . Для данной настройки убедитесь, что не заданы входные и выходные параметры или они предопределены.

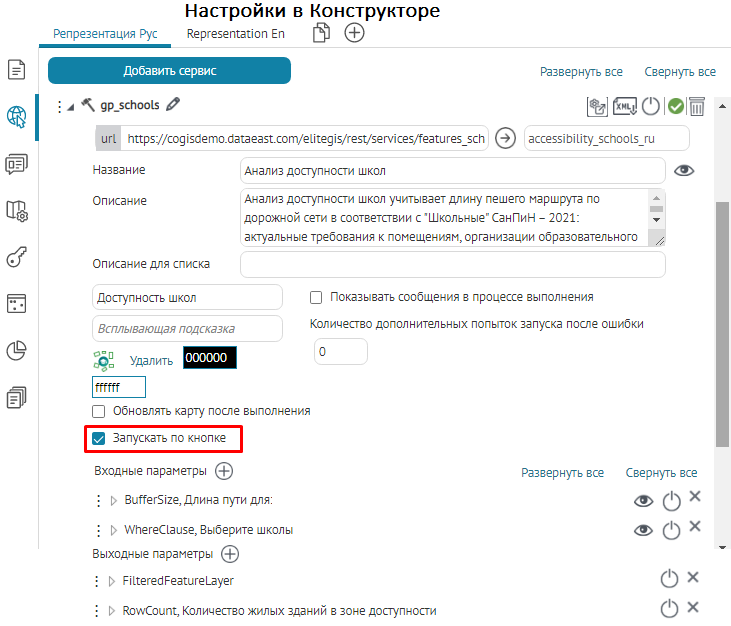

Рисунок 113 - Пример настройки опции Запускать по кнопке в настройках сервиса геообработки
Для удобства работы с сервисом геообработки и получения показательных результатов задайте настройки в поле Входные параметры и Выходные параметры .
На основе параметров сервиса геообработки CoGIS динамически создает интерфейс пользователя для инструмента геообработки. В зависимости от настроек входные и выходные параметры инструмента могут выводиться по-разному:
  • при вводе исходных данных, подстраивая интерфейс под задачи и удобство использования;
  • при получении результата геообработки результат выводится в удобной форме для текущей задачи и дальнейшей работы с этими данными;
  • скрывая входные параметры, например, там, где используются константы;
  • без части результатов, которые не требуются пользователю для работы с картой при решении текущих задач.
Входные параметры для ввода могут отображаться для пользователей как:
  • простое значение - числовое или строковое, вводимое пользователем;
  • выбор одного или нескольких значений из предустановленного списка;
  • выбор из списка одного или нескольких значений, взятых из атрибутивного домена определенного слоя сервиса;
  • выбор из списка одного или нескольких значений, взятых из атрибутов слоя сервиса;
  • выбор из списка одного или нескольких значений как объектов (геометрия, атрибуты) из слоя сервиса;
  • выбор с карты одного или нескольких значений как объектов (геометрия, атрибуты);
  • загрузка файла: пользователь может перетащить файл прямо в окно сервиса геообработки или загрузить его вручную с помощью кнопки;
  • установка значений по умолчанию;
  • галочка для логического оператора Да/Нет ;
  • даты, с выбором даты и времени из календаря;
Выходные параметры могут выводиться пользователю как:
  • векторный слой на карте с графикой и атрибутами: слой формируется на основе пространственных объектов, полученных в результате геообработки; для слоя доступно:
    • идентификация объекта на карте;
    • печать;
    • просмотр Атрибутивной таблицы;
    • пользовательская раскраска;
    • управление видимостью слоев на карте.
  • растровый слой на карте: слой формируется на основе растровой поверхности, полученной в результате геообработки; для добавления растровой поверхности на карту необходимо у сервиса геообработки активировать опцию Результат как картографический сервис ;
  • фильтрация в слоях сервиса по результатам инструмента геообработки: позволяет получить идентификаторы объектов, получаемых в результате работы инструмента геообработки, и накладывать фильтры на слой с этими идентификаторами; это позволяет видеть на карте результат работы инструмента и использовать функциональность карты, которая недоступна для графических слоев для дальнейшей работы с результатами геообработки;
  • создание новых объектов в существующем слое: объекты, их геометрия и значения, получаемые в ходе работы инструмента, могут быть записаны в слой карты;
  • файл;
  • простое значение.

Настройка исходных данных. Входные параметры.

Чтобы улучшить работу пользователя с инструментом геообработки, задайте настройки входных параметров и формы их ввода. На странице JSON сервиса геообработки входные параметры определяются по атрибутивному полю direction .
Для настройки входных параметров выполните следующие действия:
  • Укажите имя входного параметра, как оно задано в сервисе геообработки в атрибутивном поле Parameter.
  • Задайте Название параметра и Подсказку , которые будут отображаться для пользователя. Если указать подсказку такую же, как название параметра, то оно отображаться не будет.
  • Определите тип параметра, то есть, в каком виде он будет отображаться для пользователя, пример ниже, см. Рисунок 114 :
Рисунок 114 - Пример входного параметра с выпадающим списком для определения типа параметра
    • Как задано в сервисе - тип параметра распознается автоматически и CoGIS подставляет необходимый элемент интерфейса для ввода этого параметра пользователем. Подробнее о макросах, используемых в данном параметре для опции Значение по умолчанию , которые будут применяться при запуске инструмента геообработки, см. п. 7.3.4.4 .
    • Условие на поле - тип параметра формирует SQL-фильтр для указанного поля, для настройки которого нужно в выпадающем списке выбрать тип значения, ввести название атрибутивного поля, выбрать в выпадающем списке оператор сравнения. По умолчанию оператор сравнения задан как равно. Например, если для типа параметра Условие на поле выбрать Строка , тогда и тип поля должен совпадать со строковым (текстовым) полем. Если необходимо, чтобы применялось значение по умолчанию, заданное для инструмента геообработки в модели геообработки, тогда не нужно переопределять значение по умолчанию. Если нужно, укажите значение в опции Переопределить значение по умолчанию , которое будет переопределено и будет выводиться в элементе интерфейса инструмента при его запуске на интерактивной карте.
    • Для работы этой настройки необходимо, чтобы настраиваемый входной параметр был типа String или Expression . Информация доступна на странице сервиса геообработки, для перехода нажмите . Этот тип параметра является определяющим запросом, фильтрующим объекты слоя сервиса для дальнейшей передачи набора данных, используемого для работы инструмента геообработки.
    • Объекты с карты - тип параметра добавляет инструменты выбора объектов с карты - по точке, ломаной линии, линии от руки, полигону или полигону от руки, которые в дальнейшем передаются в алгоритм инструмента геообработки. Для работы этой настройки необходимо, чтобы настраиваемый входной параметр был определен как набор объектов слоя GPFeatureRecordSetLayer . Информация доступна на странице сервиса геообработки, для перехода нажмите . В настройках этого типа параметра укажите сервис и номера слоев, которые будут доступны для выборки. Отметьте опции Разрешать добавлять графические объекты и Разрешать рисовать графические объекты , чтобы была возможность выбирать графические объекты.
    • Определяющий запрос слоя - тип параметра позволяет получать пользовательский определяющий запрос. Видимость этого параметра на карте можно скрывать, так как выбор SQL-условия выполняется пользовательскими фильтрами на карте. Для работы этой настройки необходимо, чтобы настраиваемый входной параметр был типа String или Expression . Информация доступна на странице сервиса геообработки, для перехода нажмите . В настройках этого типа параметра укажите ссылку до сервиса и номер слоя сервиса, добавленного на карту, из которого нужно получить определяющий запрос для дальнейшей передачи этого параметра в алгоритм инструмента геообработки.
  • Если нужно, укажите значение в опции Переопределить значение по умолчанию , которое будет переопределено по умолчанию и будет выводиться в элементе интерфейса инструмента при его запуске на интерактивной карте.
  • Определите справочник значений (опция Справочник значений ), если входной параметр является списком или если значение нужно выбирать из предустановленного списка значений.
    Эта настройка позволяет формировать список для выбора значений параметра при работе с инструментом.
    Список может задаваться:
    • Вручную - для этого выберите Список . Администратор вручную формирует список предустановленных значений, определяя значение параметра и его подпись, которая будет выводиться. Например: <0 = С; 45 = СВ; 90 = В> - направления частей света и градусы.
    • Из атрибута слоя - список атрибутивных полей слоя сервиса, добавленного на карту.
      Укажите адрес картографического сервиса, номер слоя в поле . Укажите атрибутивное поле с кодом (параметр Атрибут с кодом ) и атрибутивное поле со значением (параметр Атрибут со значением ).
      Чтобы отфильтровать список значений справочника, можно задать SQL-фильтр для слоя по кнопке . Чтобы пользователь карты мог выбрать значение только из списка доступных на момент выбора, отметьте опцию Учитывать фильтр пользователя на слой .

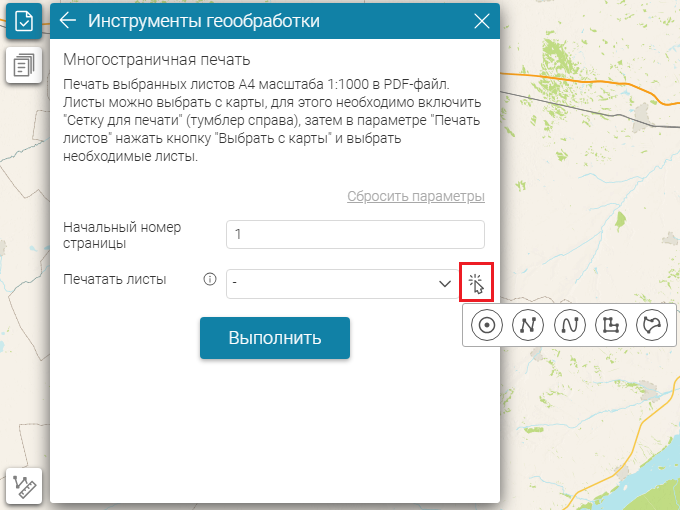

      Кроме того, пользователь веб-карты может задать значение параметра из справочника по объекту, выбранному с карты. Для этого отметьте опцию Выбор с карты , и в интерактивной карте рядом с параметром в окне инструмента геообработки пользователю станет доступна кнопка выбора объекта с карты (см. Рисунок 115 ).

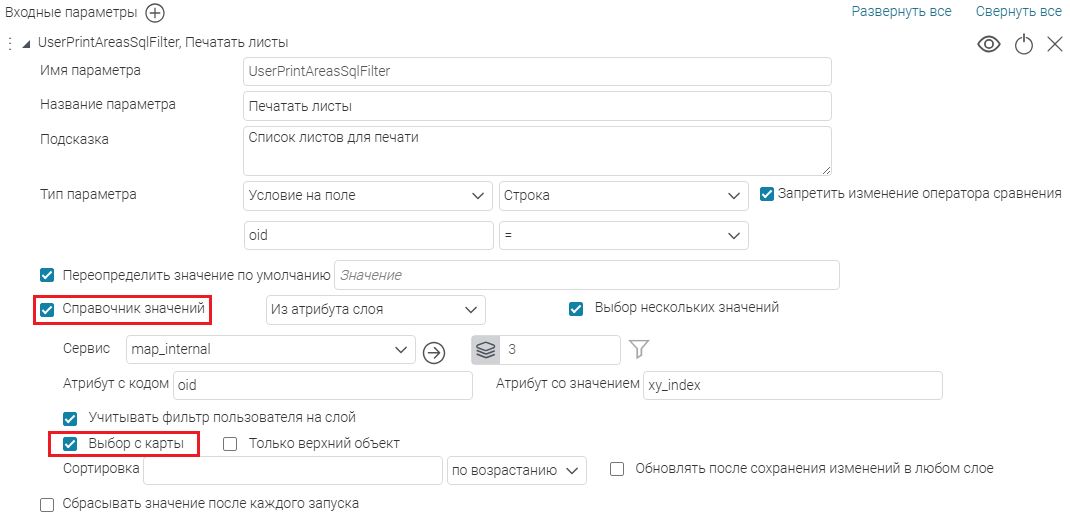

    • Рисунок 115 - Настройка справочника значений для входного параметра инструмента геообработки. Выбор значения с карты
      Если при выборе с карты в месте клика или в выделенной области карты найдено более одного объекта слоя справочника, пользователю будет доступен список объектов в этом местоположении, чтобы выбрать нужный. Отметьте опцию Только верхний объект , и в таком случае автоматически для параметра будет выбрано значение справочника по верхнему объекту, найденному в зоне клика или выделения.
      Обратите внимание, что опция Выбор с карты доступна, только если слой, заданный для справочника, отмечен в параметре Использовать в карте вкладки Карта картографического сервиса (см. п. 7.3.2.3 ).
      Укажите атрибутивное поле для сортировки, введите его название в поле Сортировка и в выпадающем списке выберите вариант сортировки.
      Чтобы иметь актуальный список значений для справочника, отметьте опцию Обновлять после сохранения изменений в любом слое .
    • Объекты из слоя/таблицы - список объектов слоя сервиса. В список выводятся значения объектов, которые они принимают в отображаемом атрибутивном поле. Отображаемое атрибутивное поле - атрибутивное поле слоя, для которого при публикации картографического сервиса задано свойство DisplayField . Список объектов содержит геометрию и описание, которые нужно передать инструменту геообработки. Укажите адрес сервиса, номер слоя в поле .
    • Из домена - список, формируемый на основе атрибутивного домена слоя сервиса. Укажите адрес сервиса, номер слоя в поле . Укажите атрибутивное поле, которое использует атрибутивный домен.
  • Чтобы значение входного параметра очищалось после каждого запуска, отметьте опцию Сбрасывать значение после каждого запуска .
  • Отключите видимость параметра для пользователя, нажав на кнопку , если в них используются константы и не предполагается их изменение пользователем.

Настройка результатов. Выходные параметры.

Для более эффективного анализа результатов геообработки и дальнейшей работы с ними определите, в каком виде они должны отображаться для пользователей.
Так как результатов работы одного инструмента геообработки может быть несколько, необходимо настроить каждый выходной параметр. На странице сервиса геообработки, переход к которой осуществляется нажатием , вы можете просмотреть выходные параметры, которые определяются по атрибутивному полю с названием Direction .
Для настройки выходных параметров выполните следующие действия:
  • Укажите имя выходного параметра, как оно задано в сервисе геообработки в атрибутивном поле Parameter .
  • Задайте подпись для параметра, которая будет отображаться для пользователей в окне Результаты на карте. Например, если результатом геообработки является новый слой на карте, подпись будет задавать название нового графического слоя с результатами.
  • Определите тип параметра, то есть в каком виде результат инструмента геообработки будет отображаться для пользователей. В соответствии с выбранным типом представления результатов работы сервиса геообработки в настройках активируются дополнительные опции для более детального описания. В настройках доступны следующие типы параметров:
    • Как задано в сервисе - распознается автоматически и CoGIS выводит результат в соответствии с типом, определенным в сервисе по умолчанию.
    • Расчетная величина - определяет результат как простое значение, которое отображается для пользователей в окне Результаты на карте.
    • Файл - определяет, что результатом работы сервиса геообработки является файл, который нужно автоматически скачать и предоставить пользователю в окне Результаты на карте ссылку на повторное скачивание файла.
    • Новый слой на карте - предназначен для вывода результатов работы сервиса геообработки в виде временного графического слоя.
    • Выходной слой выводится с раскраской, как задано в сервисе геообработки по умолчанию или как вы ее переопределите. Для раскраски в графическом слое по уникальным значениям или диапазону необходимо, чтобы сервис геообработки был опубликован с поддержкой картографического сервиса.
    • Для переопределения раскраски отметьте опцию Переопределить раскраску . Выберите тип раскраски:
      • Простой - единый символ для всех объектов, определите символ для точечного, линейного или полигонального класса объектов.
      • Диапазон - разбивает объекты по атрибуту на определенные диапазоны значений в соответствии с количеством классов, минимального и максимального значения в атрибуте.
      • В настройках опции укажите Поле , по которому нужно определить значения для диапазонов, и количество Интервалов (классов), на которые нужно разбить значения.
      • Вы также можете задать слой другого картографического сервиса карты, у которого будут взяты символы и количество интервалов.
      • Уникальный - задает символы для объектов по категориям, определяя для каждой группы объектов с одинаковыми атрибутами свой символ. В настройках опции укажите поле, из которого нужно взять категории.
      • Вы можете определить слой другого картографического сервиса карты, у которого будут взяты символы.

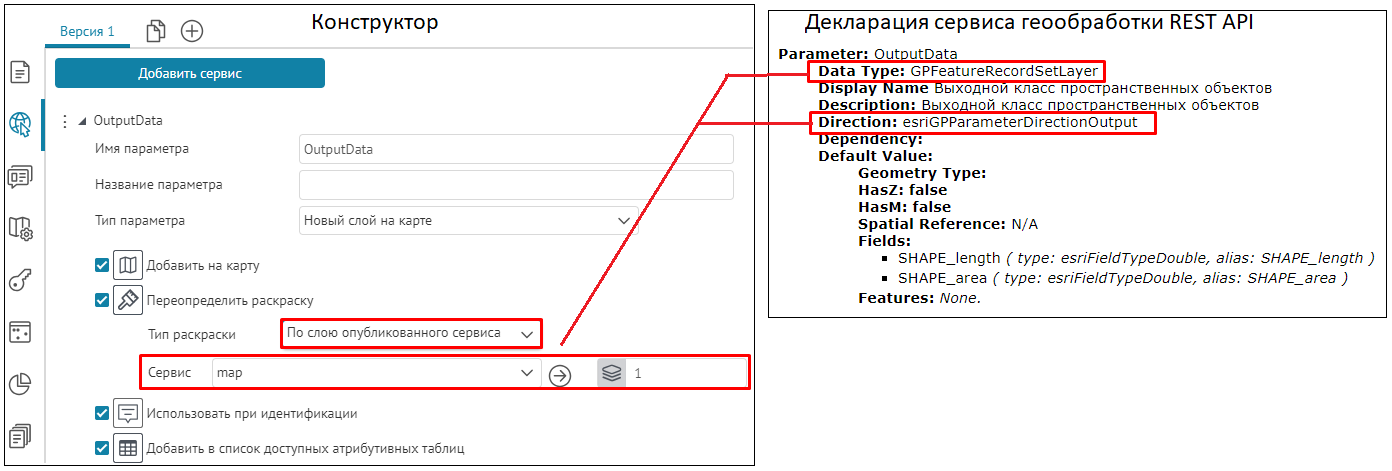

      • По слою опубликованного сервиса - задает раскраску для объектов по назначенным цветам, зависимым от типов атрибутов из слоя доступного картографического сервиса (см. Рисунок 116 ).
      • Для работы данной настройки выходного параметра необходимо указать сервис и номер слоя, из которого нужно задать раскраску для выходного слоя. Следует отметить, что выходной параметр должен быть определен как набор объектов слоя GPFeatureRecordSetLayer . Поддерживаемые типы раскрасок: Простой, Уникальный, По диапазону. Если в исходном слое опубликованного сервиса применены типы раскраски Уникальный/По диапазону , тогда в выходном слое должны быть доступны зависимые атрибутивные поля, применяемые для их раскраски.
      • Чтобы новый выходной слой добавлялся на карту, отметьте опцию Добавить на карту . Задайте также видимость нового слоя при добавлении на карту (опция Видимость по умолчанию ).
      • Отметьте опцию Использовать при идентификации , чтобы просматривать информацию об объекте выходного слоя в Карточке объекта . По умолчанию в Карточке объекта отображается список атрибутов объекта. Но можно использовать и настроенный шаблон Карточки объекта для отображения информации об объекте - выберите настроенный шаблон из выпадающего списка шаблонов в параметре Шаблон карточки объекта .
      • Отметьте опцию Добавить в список доступных атрибутивных таблиц , чтобы просматривать атрибутивные значения объектов в Атрибутивной таблице .

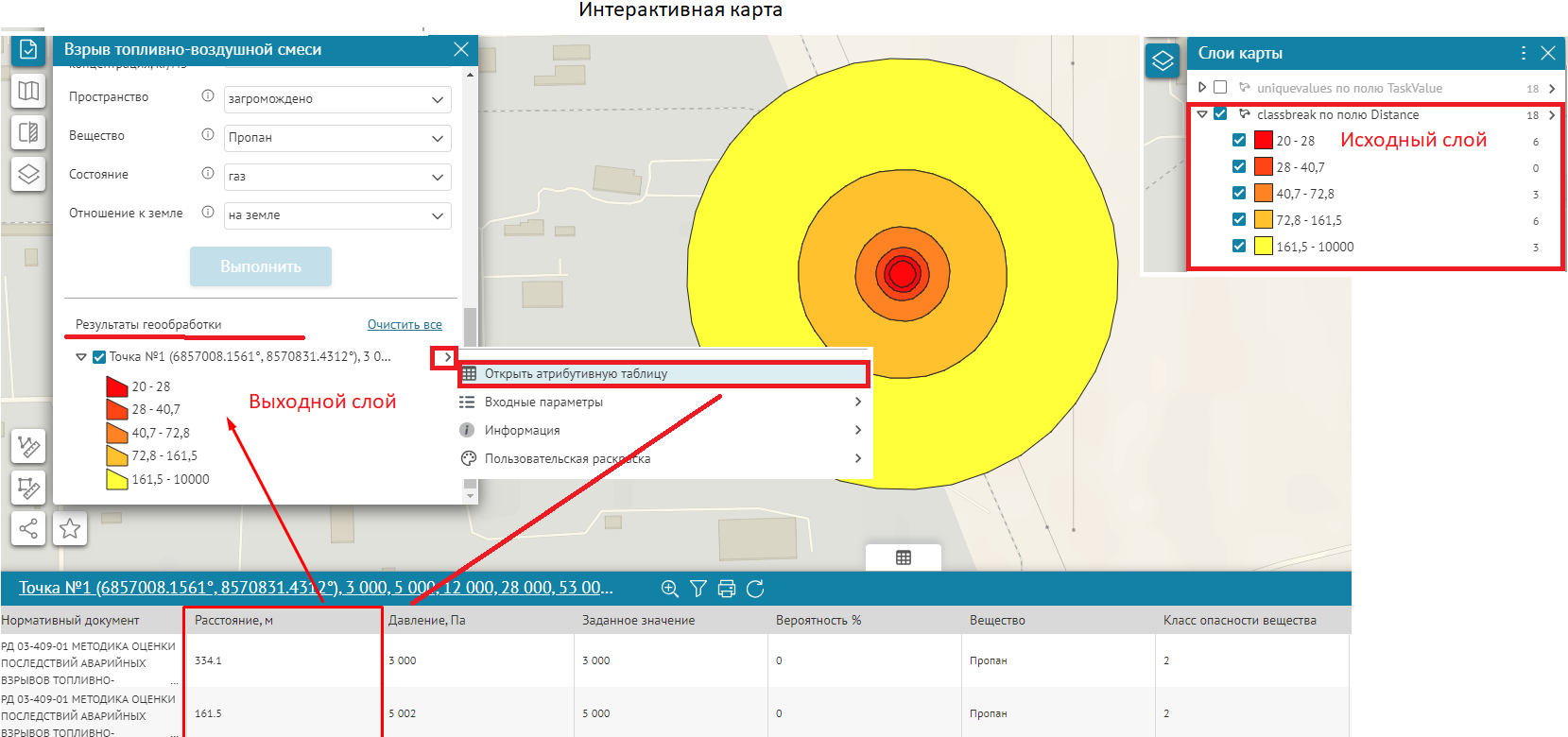

      • Рисунок 116 - Пример настройки выходного параметра с типом раскраски По слою опубликованного сервиса
    • Фильтрация существующего слоя - переопределяет результат геообработки как фильтр к имеющемуся слою. Если результатом работы инструмента является набор объектов на основе одного из существующих слоев, добавленного на карту, то параметр, получив уникальные значения объектов, фильтрует по ним объекты на карте. В настройках этого типа параметра укажите сервис и номер слоя, атрибут в слое, оператор сравнения, атрибут в результатах. Например, можно отфильтровать все объекты в слое, значение атрибутов, у которых будет меньше, чем получится результат геообработки.
    • Редактировать объекты в существующем слое - позволяет записать результат геообработки в один из слоев картографического сервиса. В настройках этого типа параметра укажите сервис, номер слоя, в который необходимо записать результаты. Укажите необходимые действия (Добавление, обновление, удаление, изменение геометрии). Определите соответствие атрибутов.

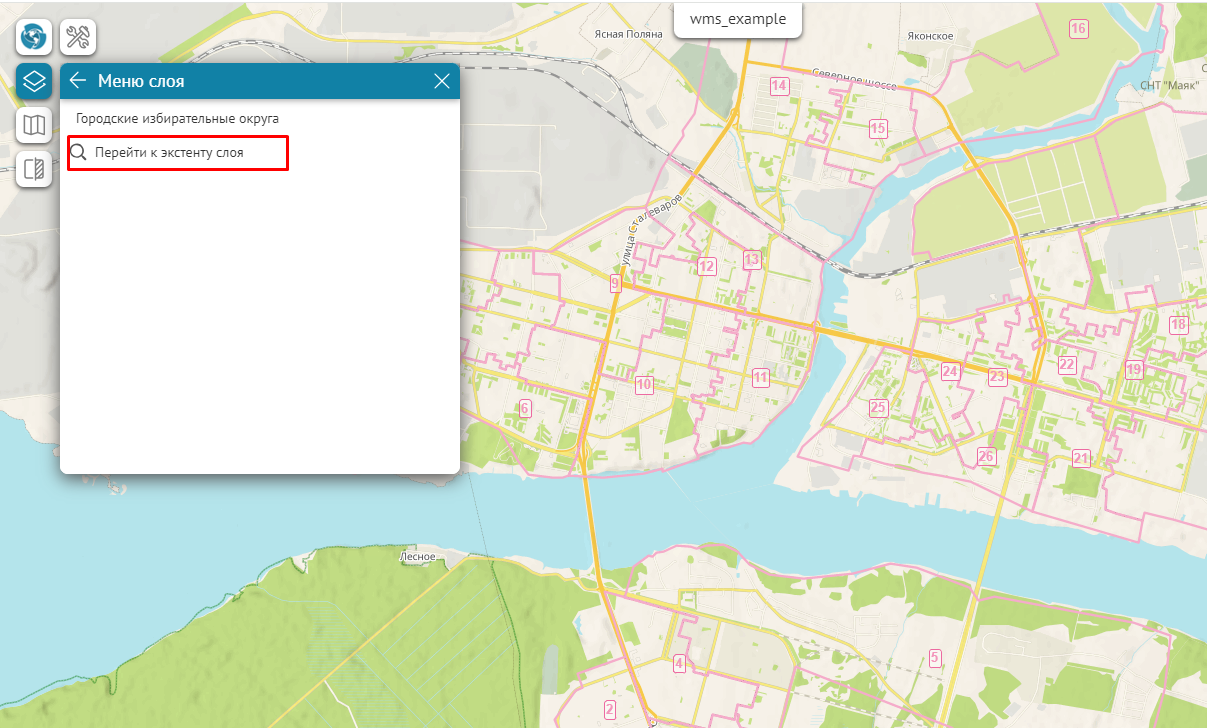

    • Переход к экстенту - позволяет перейти к экстенту, полученному в результате геообработки.

Макросы, используемые в настройке параметров сервиса геообработки

В настройке входных параметров сервиса геообработки, например при выборе типа входного параметра Как задано в сервисе для опции Значение по умолчанию можно использовать макросы, которые будут применяться при запуске инструментов геообработки, пример ниже, см. Рисунок 117 . Таблица макросов представлена ниже, см. Таблица 2 .

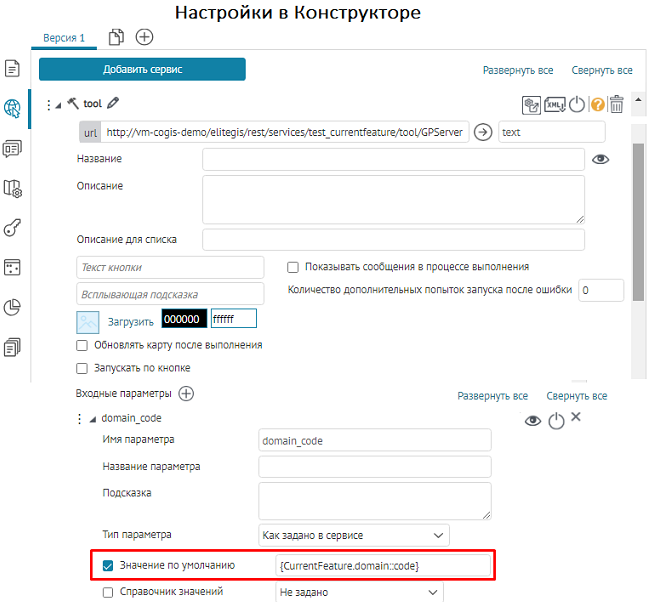

Рисунок 117 - Пример заданного макроса {CurrentFeature.MyField::code} в опции Значение по умолчанию входного параметра Как задано в сервисе. При запуске инструмента геообработки для указанного параметра будет применен код домена.
Таблица 2 - Макросы, используемые в настройках входного параметра сервиса геообработки в опции Значение по умолчанию
Макрос
Пример
Тип параметра
Описание
CurrentUser
{CurrentUser}
Строка
Имя авторизованного пользователя
CurrentUserLastName
{CurrentUser.LastName}
Строка
Фамилия авторизованного пользователя
CurrentUserFullName
{CurrentUserFullName}
Строка
Фамилия, Имя и Отчество авторизованного пользователя
CurrentUserEmail
{CurrentUserEmail}
Строка
Email текущего пользователя
CurrentDate
{CurrentDate}
Строка
Текущая дата
CurrentYear
{CurrentYear}
Строка
Текущий год
CurrentMonth
{CurrentMonth}
Строка
Текущий месяц
CurrentFeature.MyField
{CurrentFeature.MyField::code}
Строка
Код домена/справочника значений
CurrentFeature.MyField
{CurrentFeature.MyField::value}
Строка
Значение домена/справочника значений
CurrentFeature.MyField
{CurrentFeature.MyField::F2}
Число
Преобразует числовое значение (integer, double) в строковое представление (string ). Параметр ::F* , где звездочка - это количество знаков после запятой (округление).
CurrentFeature.MyField
{CurrentFeature.MyField::dd.MM.yyyy}
Дата/Время
Форматирование даты

Сервис печати

Сервис печати. Общие положения.

Для получения высококачественной печатной формы карты в выпадающем списке сервисов выберите Сервис печати . Затем установите подключение, введя адрес сервиса печати в поле url, и задайте формат, ориентацию, текстовую область печатной формы карты.
Вы можете установить подключение к:
  • стандартному сервису печати, опубликованному на ГИС-сервере по умолчанию;
  • специально подготовленному сервису.
Сервис печати является одним из типов сервисов геообработки и может содержать несколько задач, для конкретизации укажите задачу.
При формировании печатной формы карты учитываются настройки видимости слоев и пользовательская графика.

Печать

Опция Использовать в печати отмечена по умолчанию. Чтобы предоставить пользователям возможность указать на печатной форме карты ее название, автора, знак копирайта, отметьте опцию Разрешить изменять напротив поля Название печатной карты , Автор и Копирайт , соответственно.
Вы можете ввести информацию, которая будет отображаться по умолчанию. После настроек на карте при нажатии на кнопку  откроется диалоговое окно Печать карты , в котором будут отображаться заданные поля ввода. Обратите внимание, если опция Разрешить изменять не отмечена, поле ввода в Печать карты отображаться не будет.

Шаблон печатной формы карты

Рекомендуется задать шаблон печатной формы карты. Шаблон печатной формы карты (далее - шаблон) представляет собой набор параметров, описывающих готовую интерактивную карту. Шаблон содержит размер листа карты, расположение элементов на этом листе, набор областей, предназначенных для вставки текста.
Чтобы использовать шаблон, нажмите  и введите его название в поле Имя шаблона . Название шаблонов можно просмотреть на странице сервиса печати.
Если вы установили подключение к стандартному сервису печати, в поле Размеры области карты укажите ширину и высоту, соответствующие формату и ориентации. Список форматов приведен ниже, см. Таблица 3 .
Таблица 3 - Размеры области карты
Формат
Ориентация
Ширина x Высота (в см)
А3
Книжная
27,6756 x 29,0002
А3
Альбомная
39,998 x 21,1688
А4
Книжная
19,024 x 22,285
А4
Альбомная
27,7564 x 15,918
Если вы установили подключение к специально подготовленному сервису, в поле Размеры области карты введите размеры, заданные в картографическом проекте сервиса печати, например, показано ниже, см. Рисунок 118 .

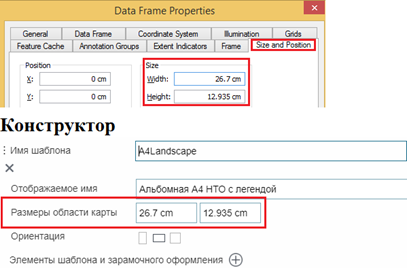

Рисунок 118 - Размеры области карты
Все заданные шаблоны будут доступны для пользователей в списке шаблонов диалогового окна Печать карты , вызываемого на карте нажатием на иконку   . Название, с которым шаблон отображается в этом списке, вводится в поле Отображаемое имя . Также вы можете загрузить картинку, которая будет отображаться в списке.
Задайте ориентацию листа - книжная, альбомная или не определено. Чтобы пользователи могли выбрать ориентацию, используйте один и тот же шаблон столько раз, сколько ориентаций будет доступно для пользователей. Для каждого шаблона введите одинаковое название в поле Отображаемое имя и укажите ориентацию. Тогда в диалоговом окне Печать карты будут доступны кнопки выбора ориентации.
Для отображения текста на печатной форме добавьте элемент шаблона и зарамочного оформления, нажав . Текст может быть задан:
  • в картографическом проекте сервиса печати;
  • в поле Значение параметра;
  • в диалоговом окне Печать карты , если отмечена опция Разрешить изменять .

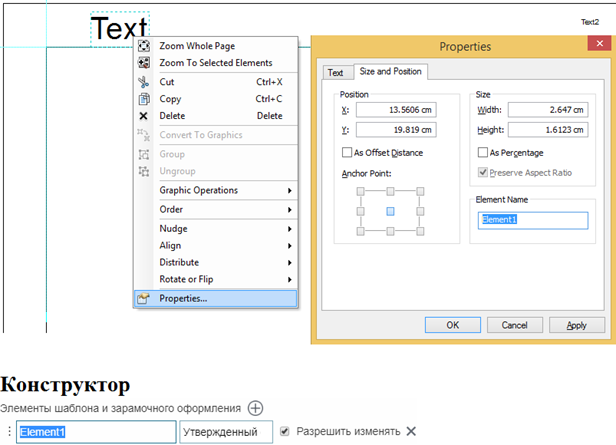

Ниже, см. Рисунок 119 , приведен пример того, как можно настроить расположение текста в картографическом проекте сервиса печати.
Рисунок 119 - Текст на печатной форме карты
Можно задать несколько элементов шаблона, тогда у пользователей будет возможность выбора.
Вы можете не использовать шаблоны. На карте в диалоговом окне Печать карты в списке будут отображены шаблоны сервиса печати. При использовании нестандартных форматов масштаб печатной формы карты может отличаться от ожидаемого. Кнопки ориентации листа будут недоступны.

Печатная форма атрибутивной таблицы

При создании печатной формы Атрибутивной таблицы пользователю предоставляется выбор по умолчанию - карта не будет отображаться на печатной форме или будет отображаться динамически. Чтобы пользователи могли обмениваться печатной формой карты, копируя ее без потери данных, отметьте Использовать в печатной форме атрибутивной таблицы и задайте размеры в пикселях. Тогда карта будет отображаться в виде статической картинки, доступной для копирования.

Сервис геокодирования

Сервис геокодирования предназначен для:
  • определения координат местоположения по заданному почтовому адресу;
  • определения почтового адреса, ближайшего к заданным координатам.
Результаты работы сервиса геокодирования могут использоваться при поиске объектов, идентификации объектов, построении оптимального маршрута и зон транспортной доступности.
Для установления подключения к сервису геокодирования введите его адрес в поле url. Для перехода на страницу сервиса геокодирования нажмите . Чтобы переименовать сервис, нажмите (см. Рисунок 120 ). Для сервиса геокодирования Here укажите APP ID и APP CODE.

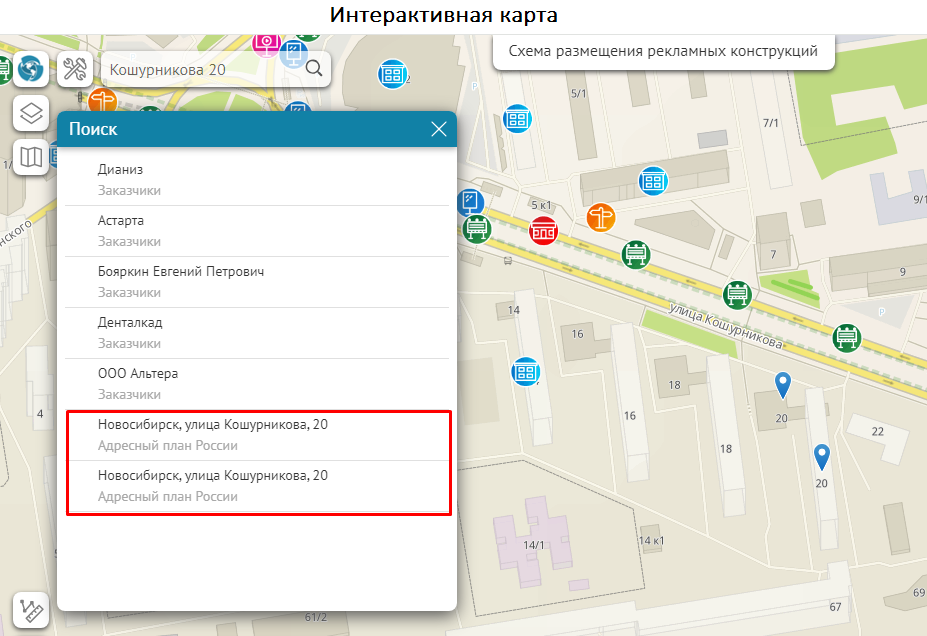

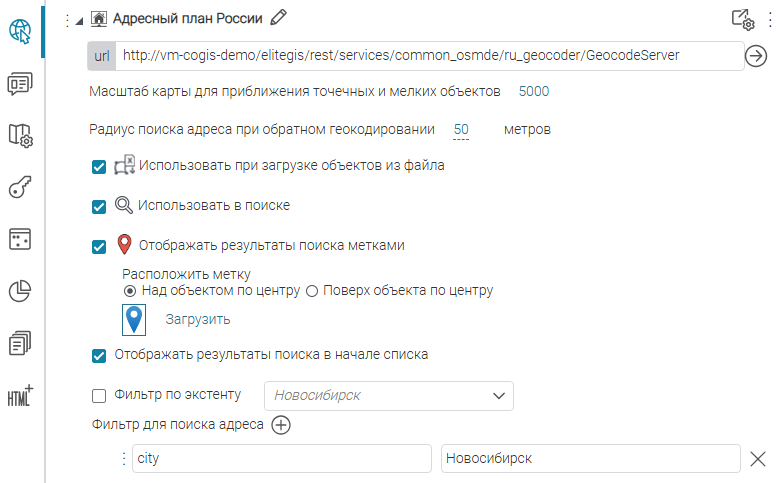

Рисунок 120 - Пример настройки сервиса геокодирования и отображение результатов поиска объекта по адресу
Результаты поиска объекта по адресу отображаются в окне Поиск . Карта автоматически приблизится к экстенту, включающем в себя все найденные объекты. По щелчку мыши на найденном объекте в окне Поиск карта приблизится к экстенту выбранного объекта. Вы можете задать максимально крупный масштаб для приближения, выбрав нужный из выпадающего списка параметра Масштаб карты для приближения точечных и мелких объектов для сервиса геокодирования. В таком случае карта приблизится к указанному масштабу при выборе в окне Поиск точечного объекта и объекта, экстент которого требует приближения к более крупному масштабу, чем указанный. Если максимально крупный масштаб не задан, то карта приблизится к масштабу по умолчанию, указанному в параметре Задать масштаб приближения по умолчанию во вкладке Инструменты и настройка карты (см. 7.5.1 ).
Для сервиса геокодирования Here масштаб приближения к найденным объектам задается в параметре Масштаб карты при поиске местоположения адреса .
В поле Радиус поиска адреса при обратном геокодировании задайте, в каком радиусе от принятых координат сервис геокодирования будет искать ближайший адрес.
Чтобы сервис геокодирования по адресной информации, содержащейся в загруженном файле, осуществлял поиск координат, соответствующих местоположению, отметьте опцию Использовать при загрузке объектов из файла . По окончании работы сервиса геокодирования будет создан объект с координатами.
По завершении поиска найденные объекты могут быть помечены на карте. Для этого выберите опцию Отображать результаты поиска метками и расположение метки по отношению к объекту - Над объектом по центру или Поверх объекта по центру . Можете загрузить новое изображение метки.
Вы можете задать условия работы сервиса геокодирования, а именно, условия поиска адреса. Часто бывают ситуации, когда в картографическом сервисе задан Поиск к конкретному слою, где у объектов в атрибутивных полях содержится также адресная информация, как и в сервисе геокодирования. В таком случае вы можете указать, что поиск результатов сервиса геокодирования приоритетнее стандартного поиска объектов картографического сервиса для слоев, для этого включите опцию Отображать результаты поиска в начале списка , тогда результаты сервиса геокодирования, например по адресной информации будут отображены в начале списка окна Поиск , пример ниже, Рисунок 121 . Если опция Отображать результаты поиска в начале списка отключена, как задано по умолчанию, тогда результаты сервиса геокодирования будут отображены снизу в окне Поиск .

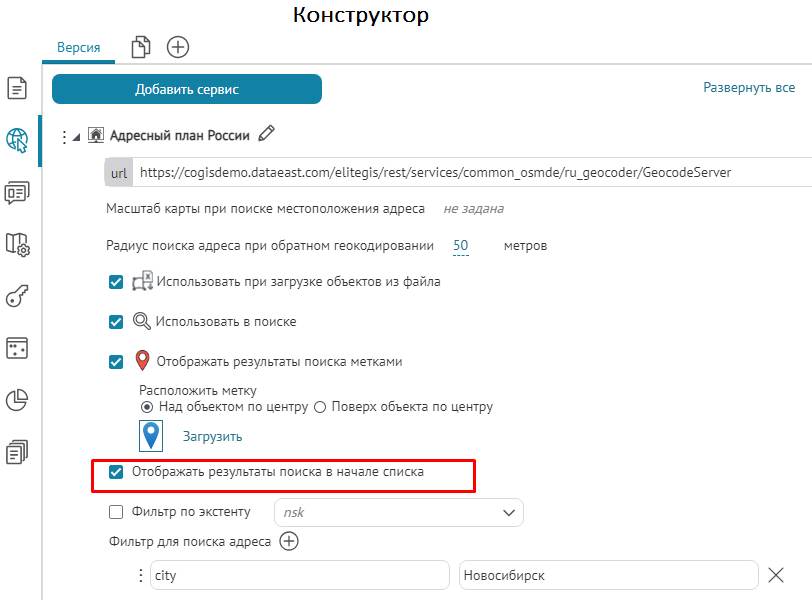

Рисунок 121 - Пример приоритетности поиска результата сервиса геокодирования с включенной опцией Отображать результаты поиска в начале списка
Чтобы поиск по названию улицы и номеру дома производился в определенном городе, в окне Фильтр для поиска адреса нажмите , укажите Название параметра и необходимое значение в Значение параметра , например, как показано ниже, см. Рисунок 122 .
Рисунок 122 - Условия поиска адреса

Сервис сетевого анализа

Для настройки сервиса сетевого анализа в Конструкторе перейдите во вкладку Сервисы   и добавьте Сервис сетевого анализа , установите необходимое подключение к сервису сетевого анализа в поле url, пример ниже, см. Рисунок 123 .
  • В качестве сервиса сетевого анализа может использоваться сервис, опубликованный на основе индексного rotix-файла, сформированного библиотекой продукта TrueDrive, и доступный по REST API.
  • Также в качестве сервиса сетевого анализа может использоваться сервис построения маршрута Here. Для его использования укажите APP ID и APP CODE. Укажите, какие типы расчета будут доступны пользователю, и какие ограничения сможет выбрать пользователь.
Сервис сетевого анализа позволяет выполнять следующие операции:
  • поиск оптимального маршрута;
  • расчет и построение зон транспортной доступности.

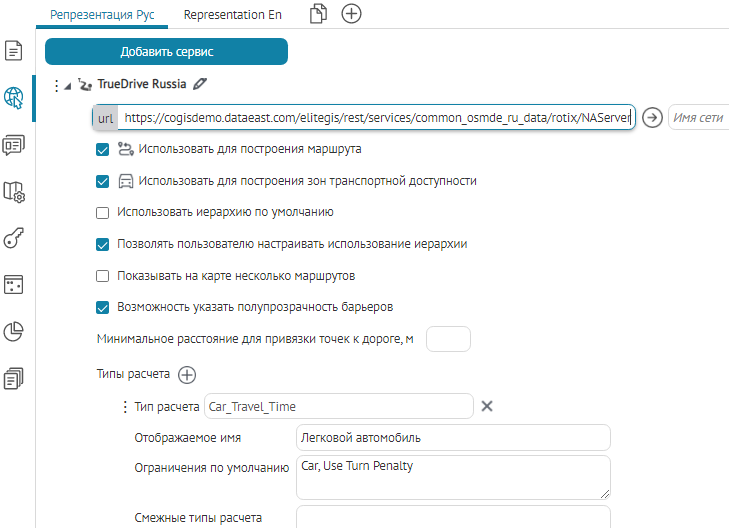

Рисунок 123 - Пример настройки сервиса сетевого анализа
Задайте следующие опции:
  • Использовать для построения маршрута - опция отмечена по умолчанию, предназначена для построения маршрута при заданных настройках сервиса сетевого анализа.
  • Чтобы учитывался тип дорог, заданный в сети, отметьте опцию Использовать иерархию по умолчанию .
  • Чтобы у пользователя появилась возможность выбора использовать или нет иерархию дорог, отметьте опцию Позволять пользователю настраивать использование иерархии.
  • Для того, чтобы учитывать полупрозрачные барьеры, отметьте опцию Возможность указать полупрозрачность барьеров.
  • Укажите Минимальное расстояние для привязки точек к дороге в метрах.
  • Укажите параметр сервиса сетевого анализа, по которому будет оцениваться оптимальность проложенного маршрута, например, наименьшее время, наименьшая протяженность пути и т. д. в поле Тип расчета . Название, введенное в поле Отображаемое имя , будет отображаться на карте. Также вы можете указать ограничения.
    В настройках Тип расчета в списке параметров первый из них является заданным по умолчанию. Для расчета оптимального маршрута перейдите на интерактивную карту и запустите инструмент Поиск оптимального маршрута , укажите необходимые точки для построения маршрута. В результате будет построен оптимальный маршрут, заданный по умолчанию, исходя из первого параметра расчета в настройке Тип расчета , пример ниже, см. Рисунок 124 .

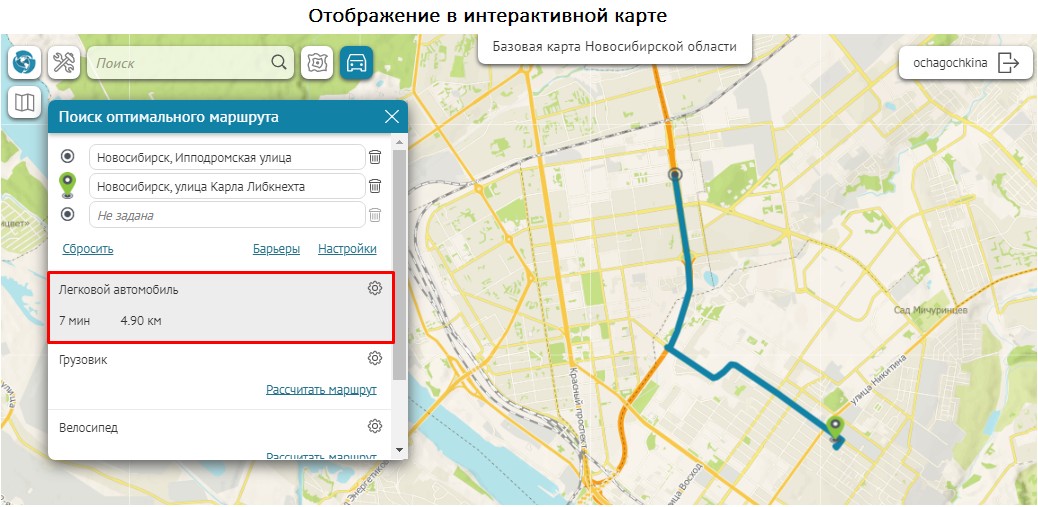

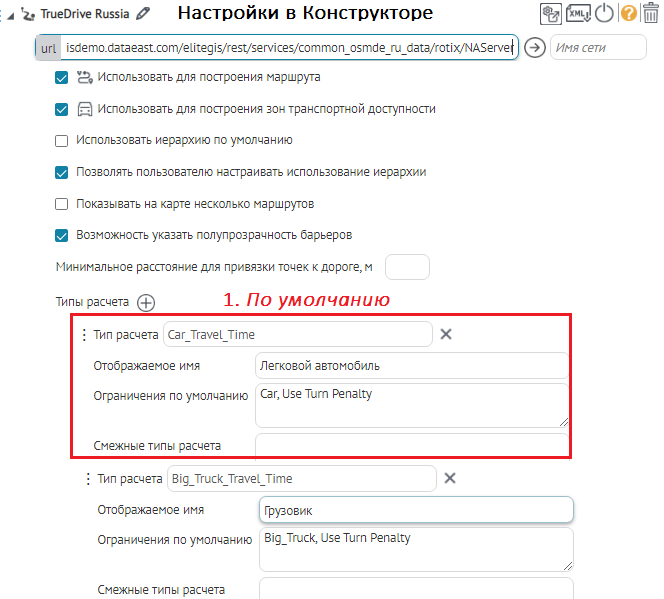

Рисунок 124 - Пример настройки параметра расчета построения маршрута по умолчанию в настройке Типы расчета
  • Если необходимо переназначить настройки параметра расчета, заданного по умолчанию для построения маршрута, перейдите в настройку Тип расчета и укажите нужный параметр в опции Тип расчета по умолчанию , например укажите Big_Truck_Travel_Time (параметр расчета маршрута грузового транспорта) вместо Car, Use Turn Penalty (параметра расчета маршрута легкового автомобиля), заданного по умолчанию, пример ниже, см. Рисунок 125 .

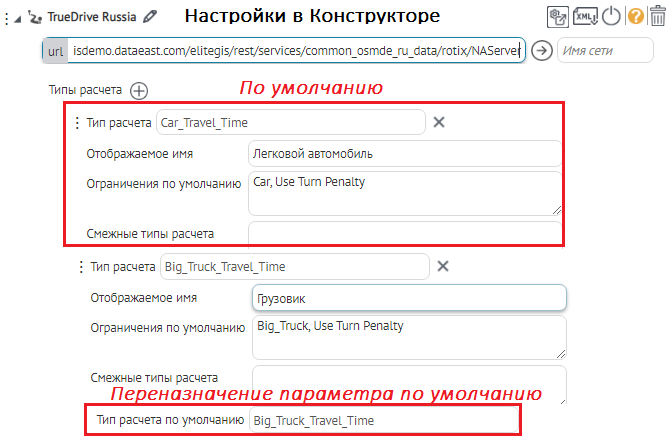

Рисунок 125 - Пример переназначения параметра расчета построения маршрута, заданного по умолчанию в настройке Тип расчета

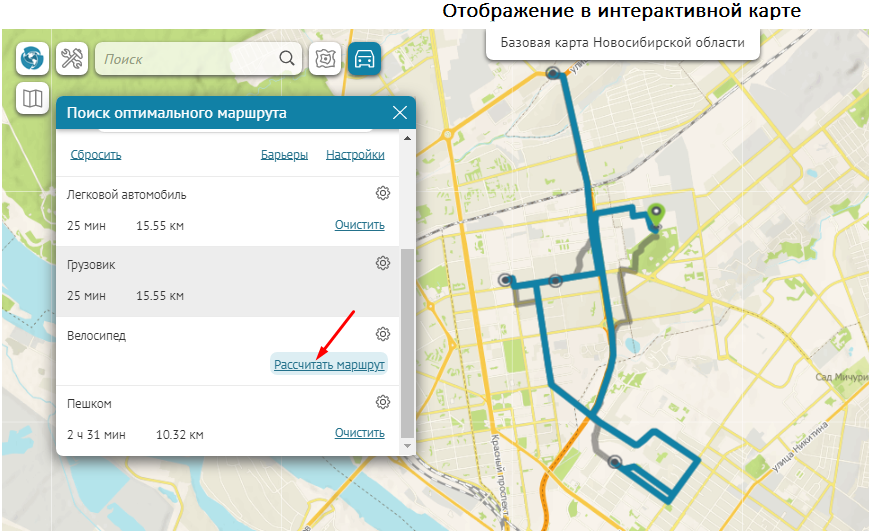

  • По умолчанию опция Показывать на карте несколько маршрутов отключена, то есть на интерактивной карте при переключении между построенными маршрутами прежний маршрут сбрасывается, хотя расчет по нему сохраняется для возможности переключения на него. Включите опцию Показывать на карте несколько маршрутов, чтобы в окне Поиск оптимального маршрута интерактивной карты при переключении между построенными маршрутами пользователю были доступны заданные параметры расчетов, при этом значения параметров не будут сбрасываться, пример ниже, см. Рисунок 126 . Также при включении опции на интерактивной карте , если пользователь добавляет к существующему построенному маршруту другой параметр расчета, сработает опция добавление/выбор, при этом каждый раз расчет добавляется к запрашиваемому маршруту или подсвечивается при выборе ранее добавленного. В результате последний добавленный/выбранный построенный маршрут будет выделяться синим цветом, а ранее добавленный/выбранный - серым. Если необходимо удалить рассчитанный маршрут с карты, поставьте отметку напротив ссылки на маршрут и нажмите кнопку Очистить , указанный маршрут будет удален с карты, а ссылка будет скрыта.

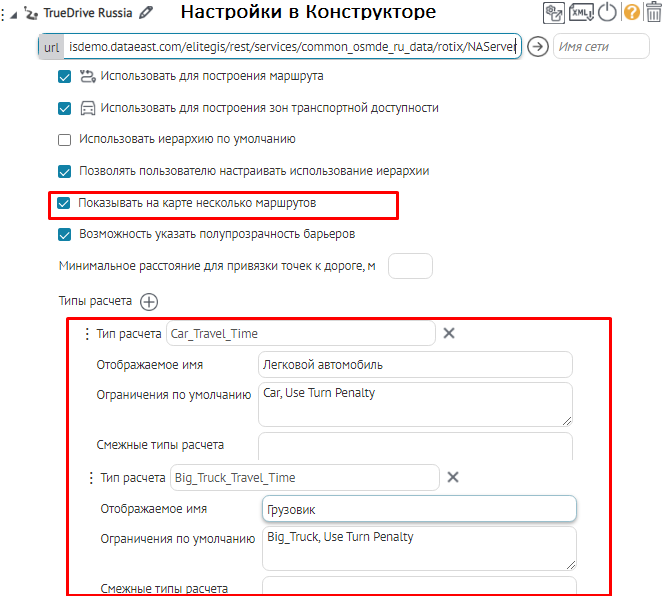

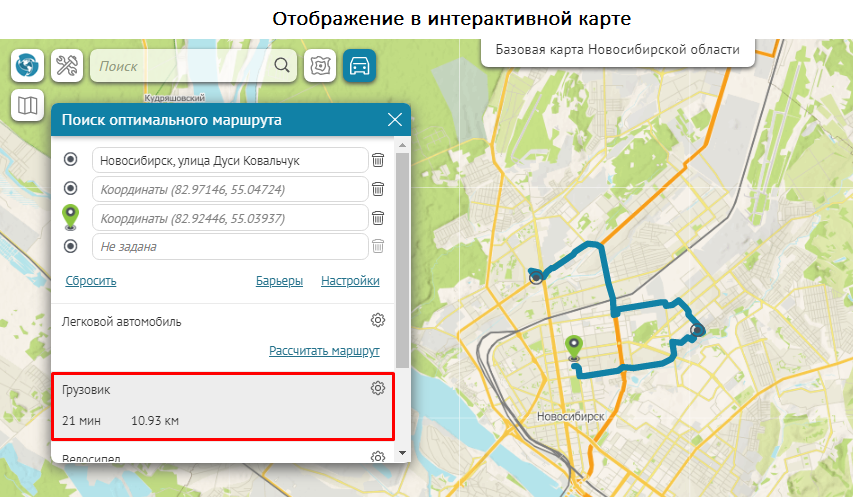

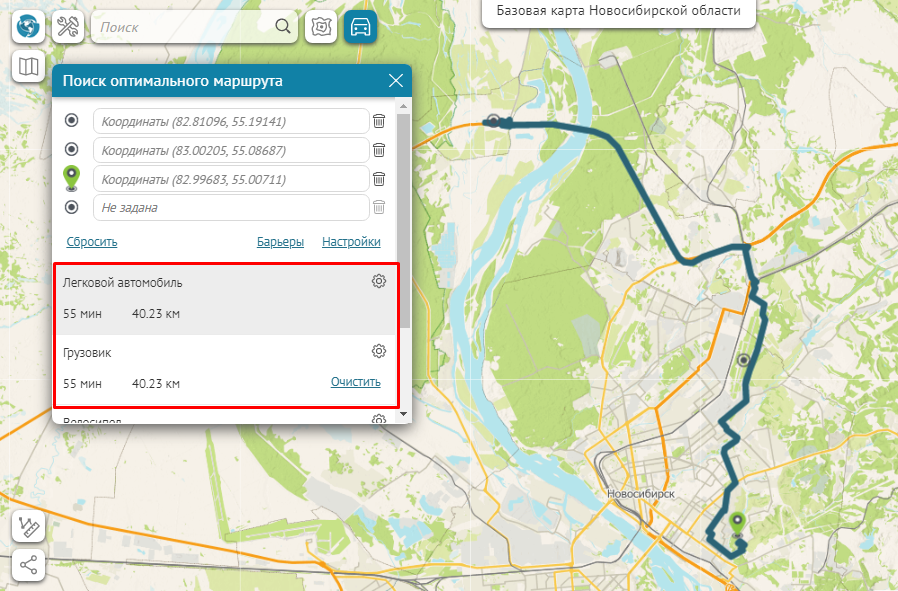

Рисунок 126 - Пример настройки включенной опции Показывать на карте несколько маршрутов по заданным типам расчета
  • Если необходимо, чтобы маршруты были сгруппированы и построены одновременно для нескольких видов транспорта, например для легкового транспорта и скорой помощи, в опции Типы расчета к параметру расчета маршрута легкового автомобиля Car Travel Time добавьте дополнительный параметр расчета Emergency Travel Time в поле Смежные типы расчета, и включите опцию Показывать на карте несколько маршрутов , тогда в окне Поиск оптимального маршрута интерактивной карты при указании необходимых точек для построения маршрута будет построено сразу два маршрута: для легкового и для грузового автомобиля, пример ниже, см. Рисунок 127 .

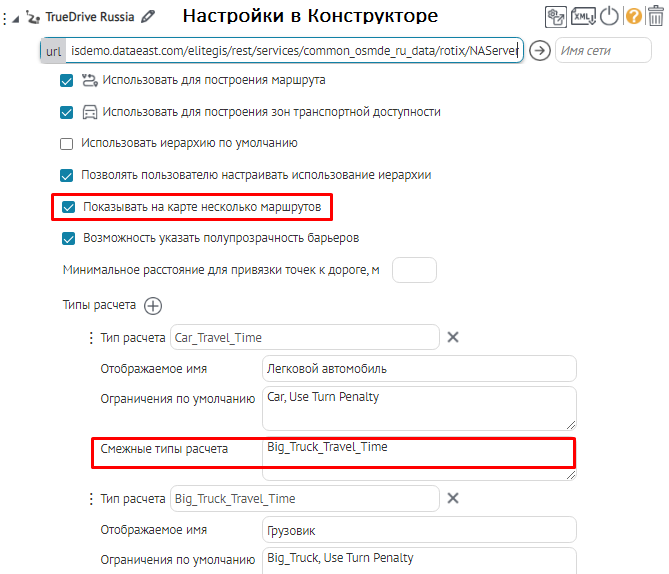

Рисунок 127 - Пример настройки Типы расчета, добавление к параметру расчета параметра в опции Смежные типы транспорта

Сервис геометрии

Для установления подключения к сервису геометрии введите его адрес в поле url, например, как показано ниже, см. Рисунок 128 . Для перехода на страницу сервиса геометрии нажмите . Чтобы переименовать сервис, нажмите .
Рисунок 128 - Подключение к сервису геометрии

SOE для картографического сервиса

SOE для картографического сервиса. Общие положения.

SOE для картографического сервиса позволяет редактировать пространственные объекты, используя инструменты редактирования, согласно заданным правам доступа. Кроме того, CoGIS SOE решает задачи пространственного поиска, позволяет использовать геометрические сети для построения маршрутов, выполнять топологическую корректировку объектов и многое другое.
Для установления подключения к CoGIS SOE нажмите на кнопку . Для перехода к SOE сервису нажмите . Чтобы перейти к правилам SOE, нажмите на кнопку , отобразится страница правила SOE с фильтром по текущему сервису. Чтобы переименовать сервис, нажмите .
По умолчанию заданные настройки CoGIS SOE будут применяться ко всем слоям картографического сервиса. Вы можете выбрать слои и групповые слои соответствующего картографического сервиса, к которым будут применяться заданные настройки, для этого укажите их номера в .
Для управления настройками CoGIS SOE, заданными при его публикации на ГИС-сервере, предназначены следующие вкладки, см. Рисунок 129 :
  • Редактирование;
  • Поиск;

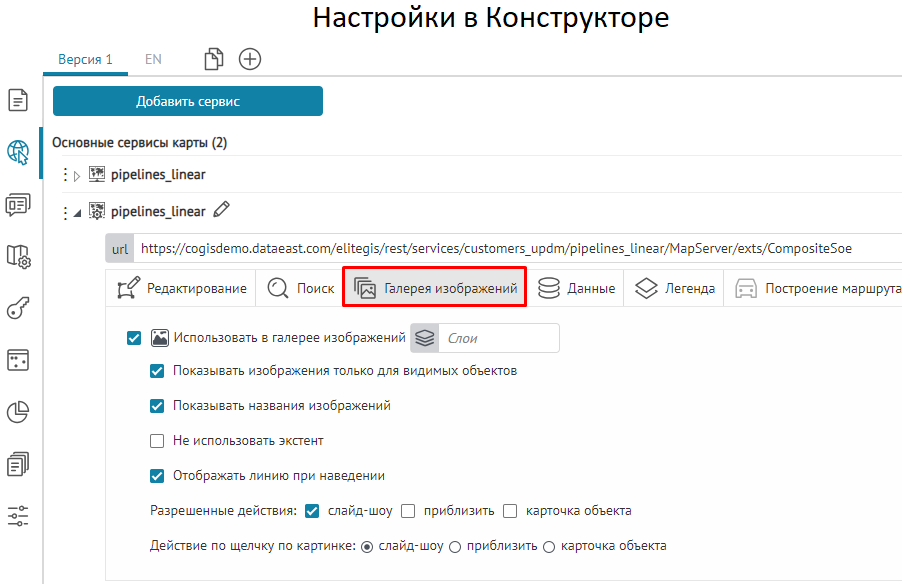

  • Галерея изображений;
  • Данные;
  • Легенда;
  • Построение маршрута.
Рисунок 129 - Вкладки для управления SOE для картографического сервиса

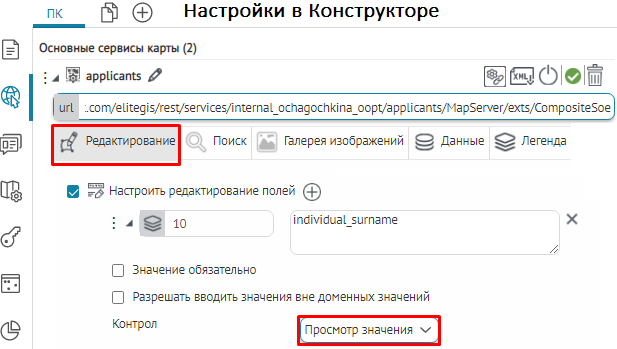

Вкладка Редактирование

Вкладка Редактирование включает следующие опции (см. Рисунок 130 ):
  • Использовать в редактировании - опция отмечена по умолчанию, все слои картографического сервиса будут использоваться в редактировании. Если нужно использовать определенные слои или групповой слой, укажите их номера в поле Слои .

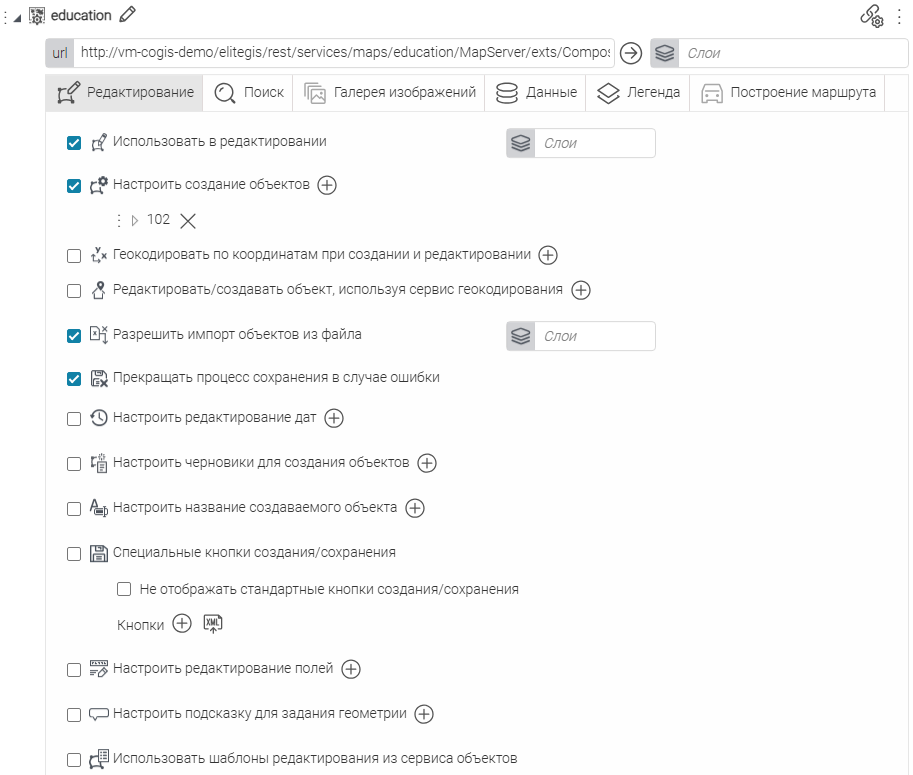

Рисунок 130 - Вид вкладки Редактирование настроек SOE для картографического сервиса
Настройка создания объектов
Настроить создание объектов - инструменты, предназначенные для создания объектов, могут отображаться на карте:
  • в окне Создание объектов во всплывающей панели инструментов;
  • в виде отдельных кнопок.

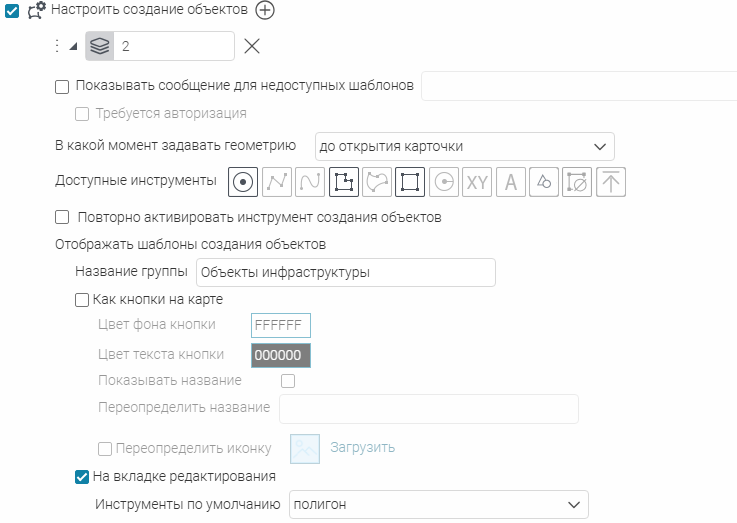

Отметьте опцию, нажмите на кнопку Добавить . Вид настроек приведен ниже, см. Рисунок 131 .
Рисунок 131 - Настройка вида инструментов создания объектов
Укажите номер слоя, в котором будут создаваться объекты в поле Слои .

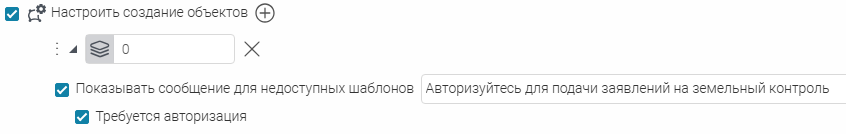

Опция Показывать сообщения для недоступных шаблонов позволяет показать сообщение пользователю в том случае, если ему недоступно редактирование в силу каких-то ограничений (см. Рисунок 132 ). Например, если редактирование доступно только для авторизованных пользователей, для анонимных пользователей кнопки редактирования не отображаются. Если активировать эту опцию и добавить сообщение Авторизуйтесь для создания объектов , то анонимные пользователи будут видеть кнопки редактирования, а при нажатии на кнопку отобразится сообщение, заданное администратором.
Рисунок 132 - Пример активированной опции Показывать сообщения для недоступных шаблонов с заданным текстовым сообщением при создании объекта
Включите опцию В какой момент задавать геометрию , выберите нужные параметры (см. Рисунок 133 ):
  • до открытия карточки - задано по умолчанию, Карточка объекта откроется только после того, как пользователь нарисует геометрию объекта;
  • активировать тул при открытии карточки - Карточка объекта откроется сразу по кнопке создания объекта, и автоматически активируется инструмент по умолчанию для создания геометрии;
  • только вручную пользователем из карточки - Карточка объекта откроется сразу, пользователь должен выбрать нужный инструмент геообработки для задания геометрии в блоке Координаты (см. п. 7.4.2.9 );
  • без открытия карточки - геометрию объекта можно задавать по кнопке создания объекта без открытия Карточки объекта . Опция удобна в том случае, когда нужно создавать объекты с предустановленными атрибутами или без атрибутов.
Рисунок 133 - Варианты настройки В какой момент задавать геометрию
В панели Доступные инструменты выберите инструменты для создания объектов из Карточки объектов (см. Рисунок 134 ):
Рисунок 134 - Панель Доступные инструменты в опции Настроить создание объектов
  • Точка - создает точку кликом по карте;
  • По адресу - создает точку по адресу из сервиса геокодирования, для этого в режиме создания объекта в Карточке объекта введите соответствующий адрес для геокодирования. Убедитесь, что установлено подключение к сервису геокодирования, см. п. 7.3.6 ;
  • Ломаная линия - создает ломаную линию на карте;
  • Линия от руки - создает произвольную линию на карте;
  • Полигон - создает ломаный полигон на карте;
  • Полигон от руки - создает на карте полигон произвольной формы;
  • Прямоугольник - создает прямоугольный полигон на карте;
  • Круг - создает объект в виде окружности;
  • По координатам - создает объект по координатам. Для этого в Конструкторе в шаблоне Карточки объекта добавьте блок Координаты, тогда на интерактивной карте при создании объекта при нажатии на инструмент По координатам будет доступен ввод координат в блоке Координаты Карточки объекта (см. Рисунок 135 , о блоке Координаты см. п. 7.4.2.9 ) .
  • Рисунок 135 - Пример создания объекта по координатам в блоке Координаты Карточки объекта
  • По другим объектам - позволяет создать объект, указав на карте существующий объект, геометрию которого необходимо использовать, для этого включите опцию Использовать геометрию . Если нужно скопировать атрибуты из другого объекта, тогда в опции Соответствие атрибутов можно задать, из какого атрибутивного поля в какое атрибутивное поле скопировать значения атрибутов.
  • Обычно опция По другим объектам работает с инструментом Использовать для задания геометрии и атрибутов во вкладке Данные в настройках картографического сервиса. Для этого выберите слой, геометрия и атрибуты объекта которого будут использованы, подробнее в п. 7.3.2.2 .
    При активации этой опции на интерактивной карте в Карточке объекта отобразится инструмент Создать по объекту с карты , при нажатии на инструмент будет доступен интерактивный выбор существующего объекта на карте, чья геометрия будет использована для создаваемого объекта, а атрибуты будут перенесены согласно заданным настройкам (см. Рисунок 136 ).
  • Например, в одном картографическом сервисе можно включить опцию и указать слой Здания для использования его геометрии и атрибутов, а в другом картографическом сервисе в редактируемом слое Здания1 создать новый объект, используя заданную геометрию и атрибуты слоя Здания .
  • Без геометрии - позволяет создать объект без геометрии;
  • Через загрузку файла - позволяет создать точечный объект, используя координаты-геопозицию загружаемой фотографии.
    При клике на инструмент открывается окно выбора файлов с диска. Можно загрузить несколько файлов одновременно, не только фотографий. Если загружено несколько файлов фотографий с сохраненными координатами, то создастся объект с координатами первого загруженного файла. Загруженные файлы добавляются к объекту, как вложения.
    Если ни один из загружаемых файлов не содержит информации о геопозиции, откроется Карточка объекта для создания объекта другими способами. При этом отобразится сообщение Выбранное фото не содержит информацию о геопозиции .
    Инструмент удобно использовать в сочетании с опцией В какой момент задавать геометрию , заданной как до открытия карточки .
  • Инструмент доступен только для точечных объектов при условии, что для слоя, где создается объект, добавлена таблица вложений и разрешено редактирование в правилах SOE (см. п. 8.4 ).
  • Рисунок 136 - Пример создания объекта по другому объекту с копированием геометрии и соответствием атрибутивных полей
Опция Повторно активировать инструмент создания объекта позволяет создавать ряд объектов без дополнительного нажатия на кнопку создания объекта. Сразу после создания одного объекта (сохранения или отмены его создания) пользователь сможет создать следующий объект. Опция по умолчанию отключена.
Слои в окне Создание объектов можно сгруппировать. В разделе Отображать шаблоны создания объектов задайте Название группы . Обратите внимание, что вложенные группы не поддерживаются.
На карте окно Создание объектов вызывается кнопкой . Чтобы отображалась кнопка, перейдите во вкладку настроек Расположение кнопок на карте , отметьте Частично переопределить и дополнить размещение кнопок или Переопределить размещение кнопок полностью , выберите месторасположение, нажмите  и в выпадающем списке выберите кнопку.
Чтобы инструмент для создания объектов отображался на карте в виде отдельной кнопки, отметьте опцию Как кнопки на карте , выберите в выпадающем списке Инструмент его тип.
Чтобы на кнопке отображалось название слоя, указанного в поле Слои , отметьте Показывать название . Название кнопки можно переопределить, если требуется, в параметре Переопределить название . При переопределении названия можно использовать макрос {name} (название шаблона создания объектов из Правил SOE (см. п. 8.4 ) для сервиса).
Выберите цвет фона и текста кнопки. Вы также можете переопределить иконку кнопки: отметьте опцию Переопределить иконку и загрузите нужный файл. Обратите внимание, что если опция Переопределить иконку отмечена, но файл не загружен, то на кнопке будет отображаться только ее название.
Кнопка будет отображаться на карте, если во вкладке настроек Расположение кнопок на карте вы отметите Частично переопределить и дополнить размещение кнопок или Переопределить размещение кнопок полностью и добавите кнопку .
Чтобы инструменты для создания объектов отображались на карте в окне Создание объектов во всплывающей панели инструментов, отметьте опцию На вкладке редактирования . Выберите инструмент, который будет активироваться при нажатии на название слоя, для этого выберите в Инструменты по умолчанию нужный вариант.
Обратите внимание, что в момент создания объектов у слоя, в котором создаются объекты, должна быть включена видимость, и слой должен быть виден на карте текущего масштаба. В противном случае при попытке создать объект появятся следующие сообщения:
  • Видимость слоя выключена, включить видимость?
    Сообщение появляется, если видимость слоя отключена.
    Нажмите Да , чтобы включить видимость и продолжить создание объекта.
  • Слой не виден на текущем масштабе, приблизить в слою?
    Сообщение появляется, если слой не виден на карте текущего масштаба.
    Нажмите Да , чтобы приблизиться к масштабу, при котором слой становится виден, и продолжить создание объекта.

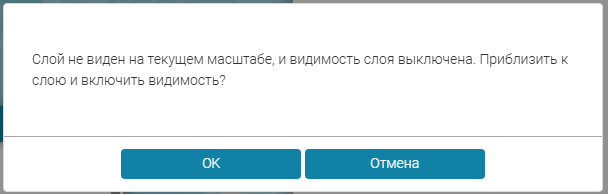

  • Слой не виден на текущем масштабе, и видимость слоя выключена. Приблизить к слою и включить видимость?
    Сообщение появляется, если видимость слоя отключена и слой не виден на карте текущего масштаба (см. Рисунок 137 ).
    Нажмите Да , чтобы включить видимость слоя и приблизиться к масштабу, при котором слой становится виден, и продолжить создание объекта.
  • Рисунок 137 - Сообщение при попытке создать объект в слое, который не виден на карте текущего масштаба и видимость которого отключена
Настройка создания/редактирования объектов с учетом геокодирования
Для создания и редактирования объектов с учетом геокодирования доступны следующие настройки:

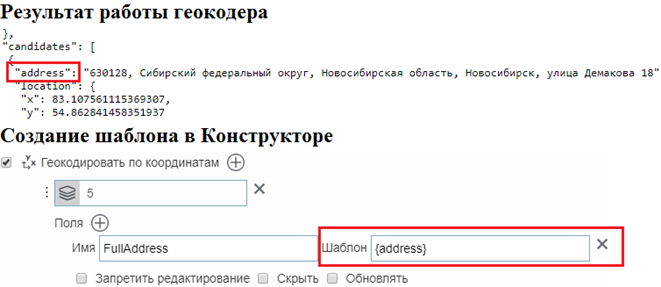

  • Геокодировать по координатам при создании и редактировании - убедитесь, что установлено подключение к сервису геокодирования. Чтобы адрес определялся по координатам, отметьте опцию, нажмите на кнопку Добавить  и задайте настройки. Укажите номер слоя, адресное поле, в которое будут записаны адресные атрибуты. Вы можете создать шаблон в виде макроса, используя результат работы сервиса геокодирования, например см. Рисунок 138 .
Рисунок 138 - Определение адреса по координатам
  • Чтобы адресное поле было недоступно для изменения, отметьте Запретить редактирование . Чтобы скрыть поле от пользователей, отметьте Скрыть , но запись в поле все равно будет отправлена на ГИС-сервер.
  • В ситуации, когда пользователь изменил координаты в процессе создания объекта, и нужно перезаписать адресные атрибуты в адресном поле, отметьте опцию Обновлять .
  • Редактировать/создавать объект, используя сервис геокодирования - при создании объекта или его редактировании опция позволяет использовать результат работы сервиса геокодирования, а именно:
    • использовать подсказку сервиса геокодирования при заполнении значения атрибутивного поля;
    • создавать объект по адресу;
    • задать автоматическую запись значений адресного атрибутивного поля по результатам работы сервиса геокодирования.

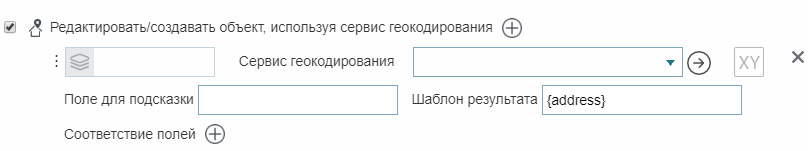

      Укажите номер слоя картографического сервиса, выберите Сервис геокодирования .
      Чтобы при редактировании или заполнении значения атрибутивного поля использовалась подсказка сервиса геокодирования, введите название его атрибутивного поля в поле Поля для подсказки и оформите подсказку, для этого в поле Шаблон результата оформите шаблон. Шаблон можно оформить с использованием макросов с результатом работы сервиса геокодирования, например, как показано ниже, см. Рисунок 139 .
Рисунок 139 - Шаблон подсказки сервиса геокодирования
При создании объекта его геометрия может быть записана по адресу. Для этого нажмите на кнопку Устанавливать соответствующую геометрию при создании по адресу. В окне Создание объектов во всплывающей панели инструментов нажмите , откроется карточка с полем для ввода адреса. По введенному адресу будут определены координаты.
Задайте автоматическую запись значений адресного атрибутивного поля по результатам работы сервиса геокодирования, например, запись значения атрибутивного поля Index по результатам работы сервиса геокодирования Postcode . Для этого нажмите на кнопку Добавить , выделенную ниже, см. Рисунок 140 .
Рисунок 140 - Запись значений атрибутивных полей по результатам работы сервиса геокодирования
Введите имя атрибутивного поля слоя картографического сервиса в поле Поле слоя и в поле Шаблон результата оформите шаблон с использованием макросов с результатом работы сервиса геокодирования. В шаблоне результата атрибут геокодера указывается в фигурных скобках: {Region}.
Настройка разрешения импорта объектов из файла
Разрешить импорт объектов из файла - опция позволяет определить те слои, для которых будет доступен импорт объектов в данном картографическом приложении. Обратите внимание, что также необходимо, чтобы для этих слоев был настроен плагин Загрузка и выгрузка данных в Правилах SOE, подробнее см. п. 8.7 .
Настройка прекращения процесса сохранения в случае ошибки
Прекращать процесс сохранения в случае ошибки - при активации данной опции, если в процессе сохранения произойдет какая-либо ошибка, то процесс сохранения будет прерван и пользователю будет показано диалоговое окно с вопросом, должно ли сохранение быть прервано или продолжено.
Настройка редактирования дат
Настроить редактирование дат - опция позволяет определить, как будет редактироваться поле с типом Дата. При открытии карточки объекта в режиме редактирования можно настроить три варианта в зависимости от потребности пользователя:
  • Не задано - поле даты будет пустое,
  • Текущая дата - в поле дата будет установлена текущая дата,
  • Фиксированная дата - в поле дата будет установлена дата, заданная в Конструкторе.
Если при редактировании объектов необходимо учесть исторические диапазоны времени, например для исторических карт, учета архивных данных, включите опцию Настроить редактирование дат , задайте необходимый слой и укажите атрибутивное поле с типом Дата , а в опции Диапазон лет укажите от начала какого периода и до конца какого периода, пример ниже, см. Рисунок 141 . При этом можно использовать макросы {CurrentYear} (текущий год), {CurrentYear- N y} (за N лет до текущего года), {CurrentYear+ N y} (через N лет после текущего года). Назначенные настройки в режиме редактирования будут отображаться по умолчанию.
Рисунок 141 - Настройка редактирования дат
Настроить черновики для создания объектов
Настроить черновики для создания объектов - данная опция позволяет настроить предзаполнение атрибутивных полей при создании объекта на основе уже существующих объектов. В ячейке «Слои» укажите, для каких слоев будет создаваться объект на основе черновика. Укажите Сервис и Слой с определяющим запросом, в котором хранится черновик. Настройте сортировку и определите, из какого поля, в какое должно подставляться значение, см. Рисунок 142 .

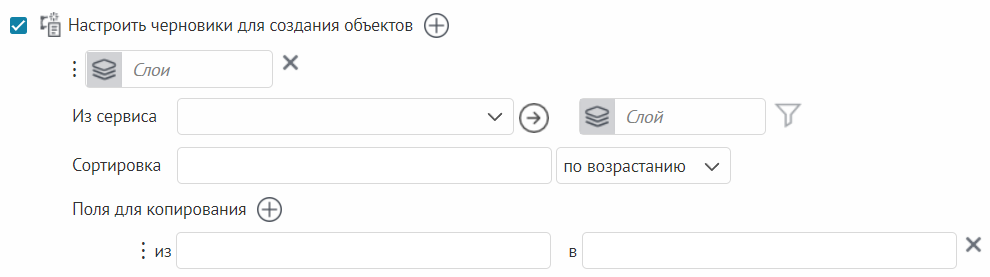

Рисунок 142 - Настройка черновика для создания объекта
Настроить название создаваемого объекта
Настроить название создаваемого объекта - опция позволяет при создании объекта переопределить название слоя в Карточке объектов . Отметьте опцию, нажмите на кнопку Добавить и укажите необходимый слой для соответствующих настроек в поле Слои .
При необходимости укажите наименование объекта в поле Название объекта. Опция Показывать название слоя включена по умолчанию , если нужно, отключите ее, чтобы не отображалось название слоя, пример ниже, см. Рисунок 143 .

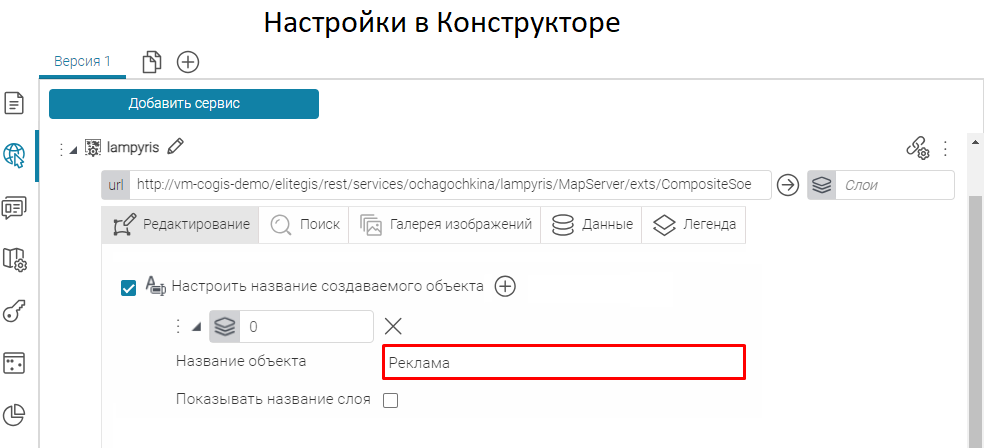

Рисунок 143 - Пример настройки опции Настроить название создаваемого объекта
Специальные кнопки создания/сохранения
Специальные кнопки создания/сохранения - опция позволяет переопределить заданные настройки кнопки/группы кнопок при создании/сохранении объектов в Карточке объектов (см. Рисунок 144 ). Подробнее о настройке Карточки объекта см. п. 7.4.3.2 .

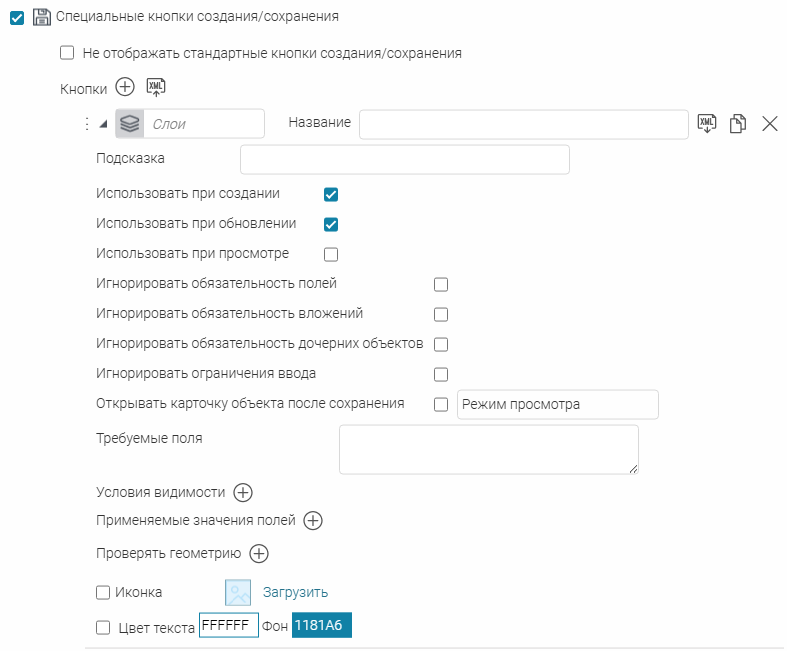

Рисунок 144 - Настройки опции Специальные кнопки создания/сохранения
Следует учесть, что видимость кнопки/группы кнопок Создание/сохранение полностью зависит от приоритета настройки раздела Правила SOE , подробнее см. п. 8 . Например, если в настройках плагина Редактирование в Правилах SOE для указанного слоя задан определяющий запрос к существующим объектам слоя construction_type=11 , то кнопка/группа кнопок Создание/сохранение в Карточке объекта будет доступна при редактировании существующих объектов с заданным определяющим запросом construction_type=11 (см. Рисунок 145 ).

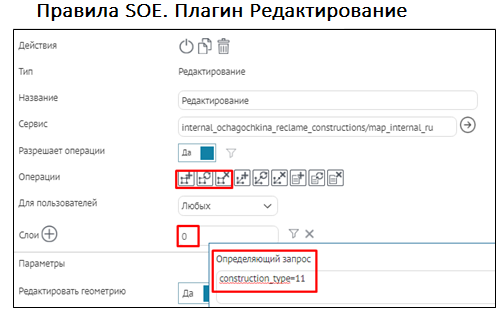

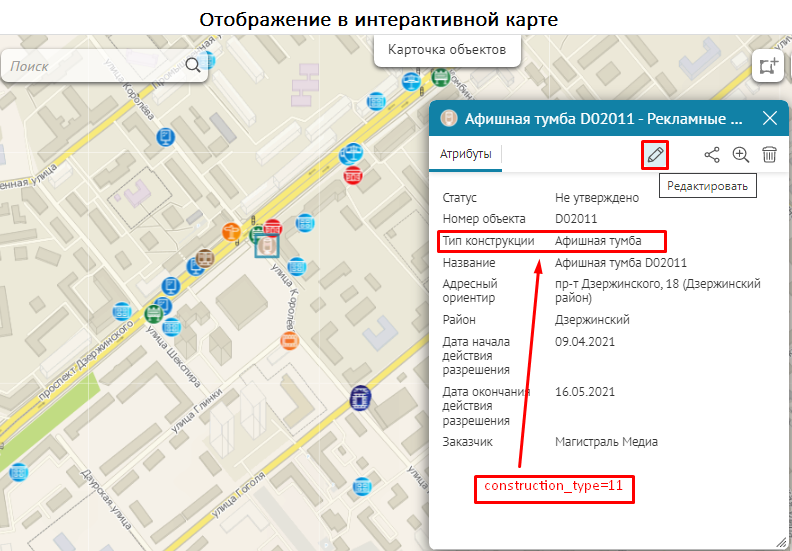

Рисунок 145 - Пример настройки плагина Редактирование с определяющим запросом к слою
Опцию Специальные кнопки для создания/сохранения объектов можно использовать, например, когда нужно задать разные настройки при создании объектов с применением разных статусов в одном и том же слое. В таком случае для создания нового объекта можно назначить несколько кнопок (см. Рисунок 146 ):
  • 1 кнопка Отправить заявление с одними заданными атрибутивными полями и их значениями, и с применяемым значением в поле по умолчанию вида draft=0 (Отправлено) ;
  • 2 дополнительная кнопка Сохранить как черновик , также создаёт новый объект с теми же заданными атрибутивными полями и их значениями, и с применяемым значением в поле по умолчанию вида draft= 1 (Черновик) .

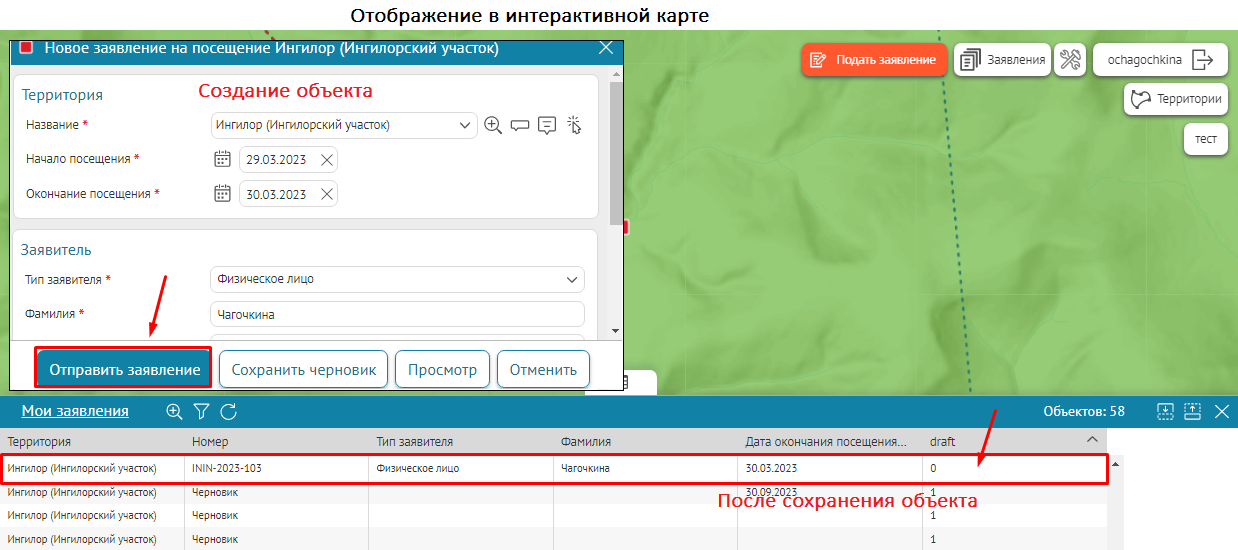

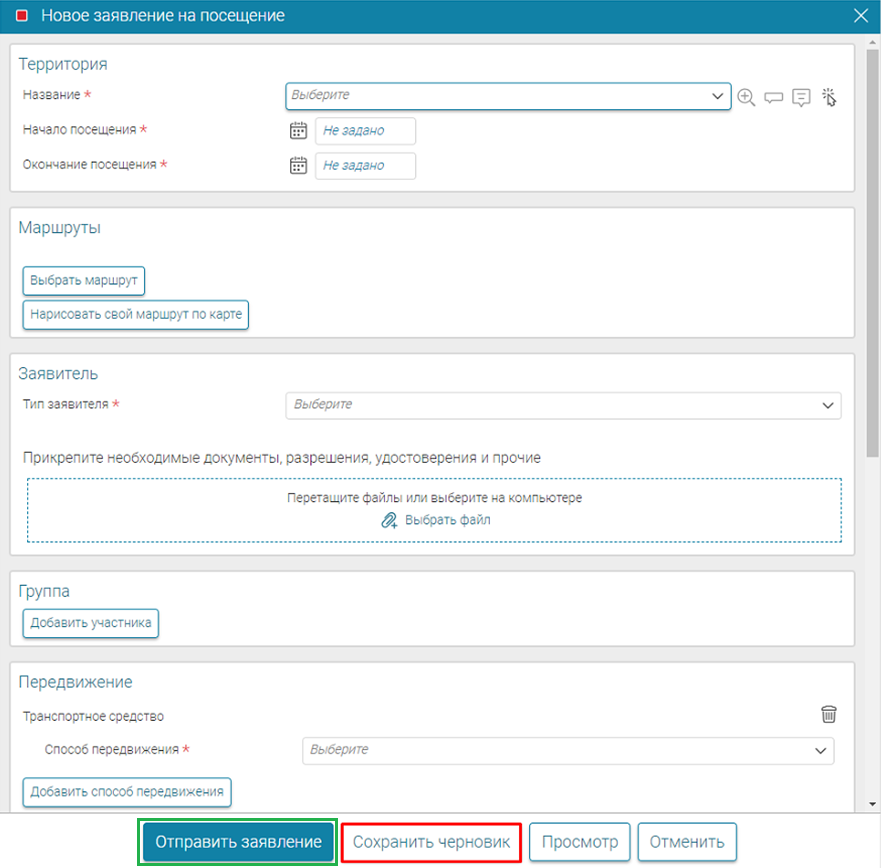

Рисунок 146 - Пример использования опции Специальные кнопки создания/сохранения объекта и кнопки в карточке
Отметьте опцию Специальные кнопки создания/сохранения , чтобы использовать новые настроенные кнопки.
Чтобы стандартная кнопка Сохранить не дублировала новые созданные кнопки, отметьте опцию Не отображать стандартные кнопки создания/сохранения .
Для добавления новой кнопки в Карточку объекта нажмите . Вы можете импортировать ранее сохраненные настройки кнопки из файла XML, нажав на .
Настройки ранее созданной кнопки можно также склонировать, нажав на , при этом добавится новая кнопка с такими же настройками, или экспортировать в файл XML, нажав на .
Чтобы настроить новую кнопку создания/сохранения в Карточке объекта , отметьте необходимые опции:
  • Слои - задайте, для каких слоев в Карточке объекта должна отображаться новая кнопка.
    Если параметр оставить пустым, кнопка будет отображаться в Карточке объекта для всех слоев.
  • Название - задайте название кнопки.
  • Подсказка - задайте текст, который будет отображаться во всплывающей подсказке при наведении на кнопку.
  • Использовать при создании - кнопка будет отображаться в Карточке объекта при создании объекта. Опция включена по умолчанию.
  • Использовать при обновлении - кнопка будет отображаться в Карточке объекта при редактировании объекта. Опция включена по умолчанию.
  • Использовать при просмотре - кнопка будет отображаться в Карточке объекта при просмотре объекта.
  • Игнорировать обязательность полей - по умолчанию опция отключена . Включите опцию, если необходимо игнорировать настройки обязательности полей , когда при создании/сохранении объекта требуется обязательное заполнение атрибутивных значений в Карточке объекта , пример ниже, см. Рисунок 147 . Включенная опция Игнорировать обязательность полей применительна только к назначенным настройкам в Конструкторе (опция Значение обязательно, подробнее см. п. 7.3.9.2.9 ), при этом данная настройка не действует на заданные обязательные поля, назначенные в Правилах SOE (см. п. 8.4.2 ).

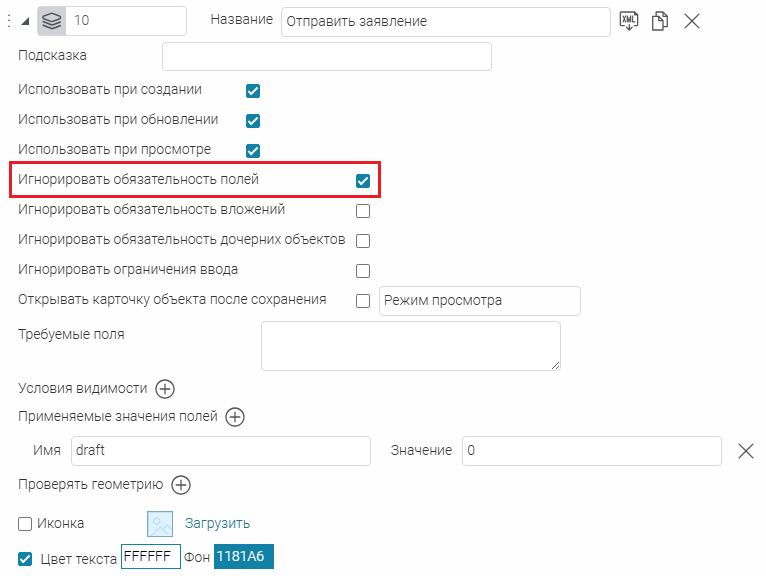

Рисунок 147 - Пример включенной опции по умолчанию Игнорировать обязательность полей для кнопки Создание/сохранение объекта
  • Игнорировать обязательность вложений - по умолчанию опция отключена. Включите опцию, если необходимо, чтобы при создании/сохранении объекта игнорировались настройки обязательности добавления вложений в Карточке объекта . Данная опция применима только к назначенным настройкам в Конструкторе , ее можно назначить в настройке Обязательное файловое вложение для объекта, подробнее см. п. 7.4.2.8 .
  • Игнорировать обязательность дочерних объектов - по умолчанию опция отключена. Включите опцию, если необходимо, чтобы при создании/сохранении объекта игнорировались настройки обязательности добавления дочерних объектов в Карточке объекта . Данная опция применима только к назначенным настройкам в Конструкторе , ее можно назначить в настройке Обязательный объект, подробнее см. п. 7.4.2.5 .
  • Игнорировать ограничения ввода - по умолчанию опция отключена. Включите опцию, если необходимо, чтобы при создании/сохранении объекта игнорировались все заданные настройки по ограничениям ввода в Карточке объекта . Например, если вам нужно задать две кнопки с разными статусами, чтобы для статуса одной кнопки даты были введены верно, а для статуса второй вводимые даты значения не имели, пример ниже, см. Рисунок 148 . Данная опция применима только к назначенным настройкам в Конструкторе , ее можно назначить в настройке Контрол/Ограничения ввода, подробнее см. п. 7.3.9.2.9 .

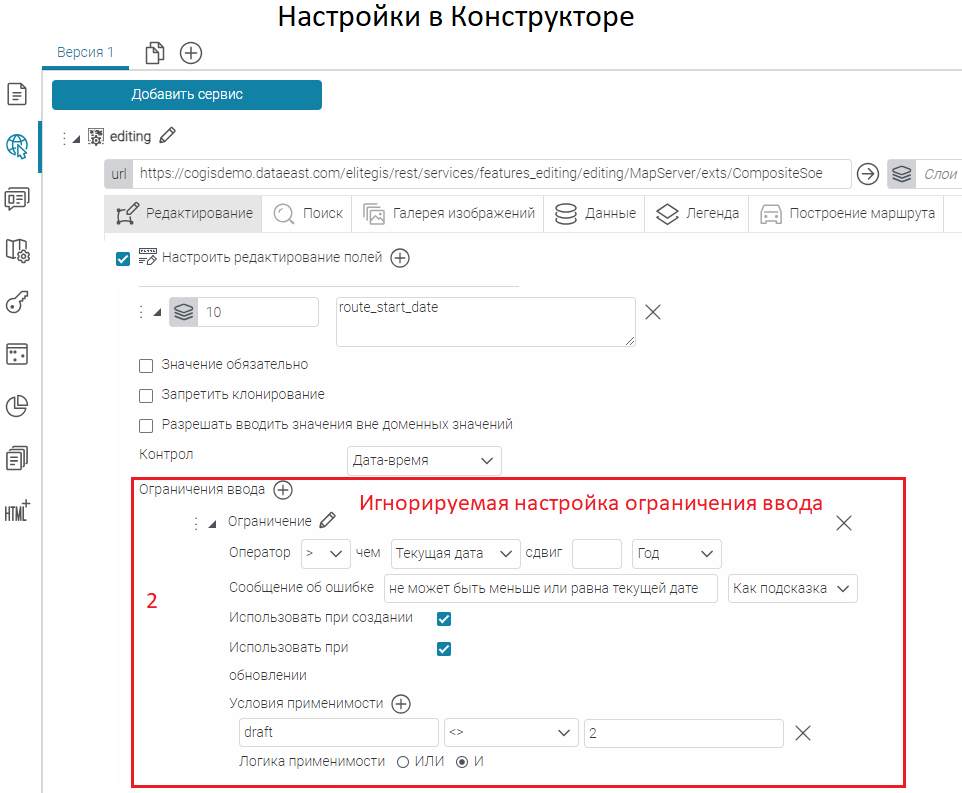

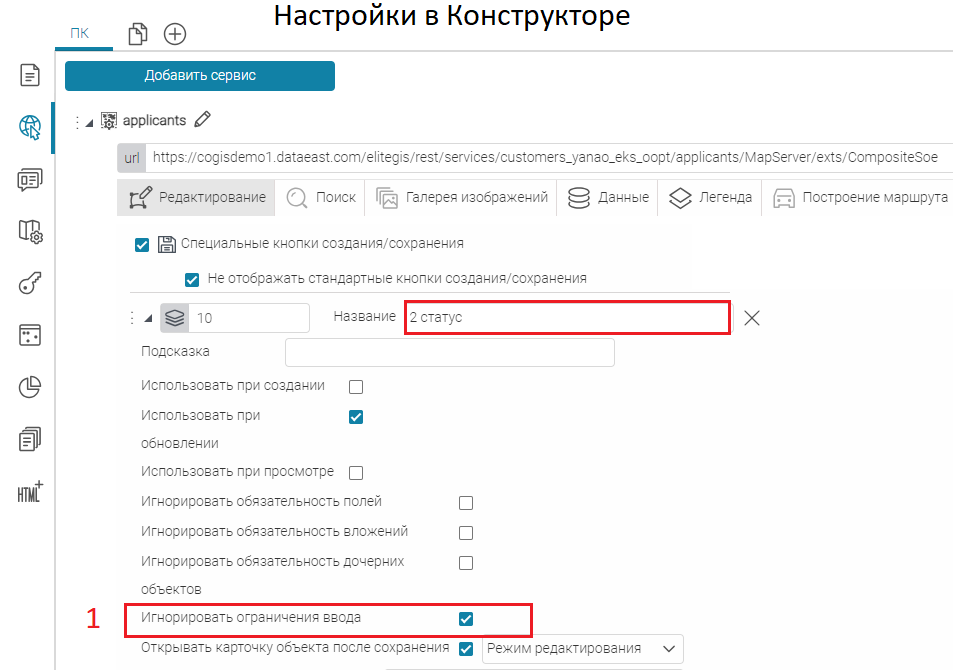

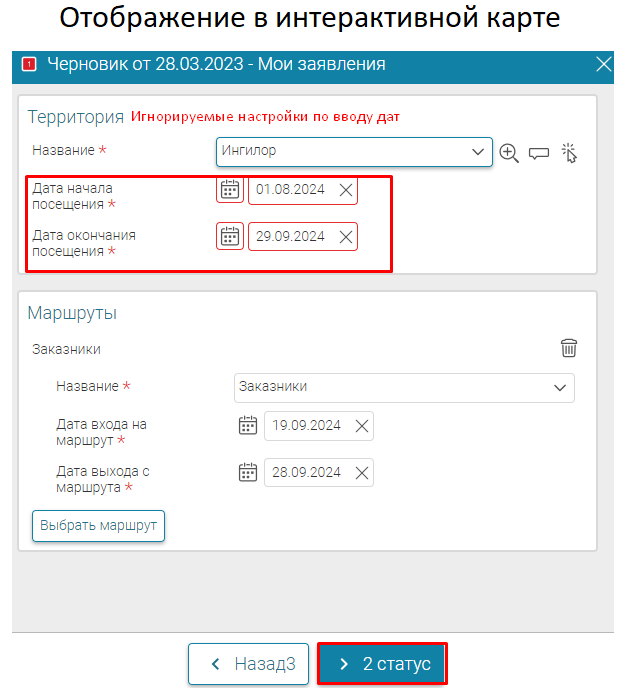

Рисунок 148 - Пример настройки Игнорировать ограничения ввода по датам
  • Открывать карточку после сохранения - включите опцию, если необходимо, чтобы после сохранения выполненных изменений Карточка объекта заново открылась, тогда по умолчанию она будет доступна в Режиме просмотра . Выберите опцию Режим редактирования , чтобы после сохранения Карточка объекта была переоткрыта в режиме редактирования для продолжения ввода информации об объекте.
  • Требуемые поля - укажите необходимые атрибутивные поля, их может быть неограниченное количество, для заполнения их атрибутивными значениями при создании/редактировании объектов в Карточке объекта . При сохранении объекта для указанных требуемых полей будет произведена проверка на предмет заполненности атрибутивными значениями, в случае пропуска значения в указанном поле будет выдано соответствующее сообщение.
  • Задайте при необходимости Условия видимости для кнопки в Карточке объекта (см. подробнее п. 7.4.3.3 ).
    • Применяемые значения полей - укажите атрибутивное поле или массив полей и применяемые к ним значения в процессе создания/редактирования объектов, которые будут автоматически записаны при сохранении объектов, пример ниже, см. Рисунок 149 . Следует учесть, что если хотя бы одно из указанных полей с заданным применяемым значением является нередактируемым в настройках плагина Редактирование/Правила SOE, подробнее см. п. 8.4.2 , тогда в процессе создания/редактирования объекта кнопка Сохранить будет скрыта в Карточке объекта . Если выбранному атрибутивному полю назначен домен, то значение можно задать, выбрав одно из предопределенных доменных значений из выпадающего списка.

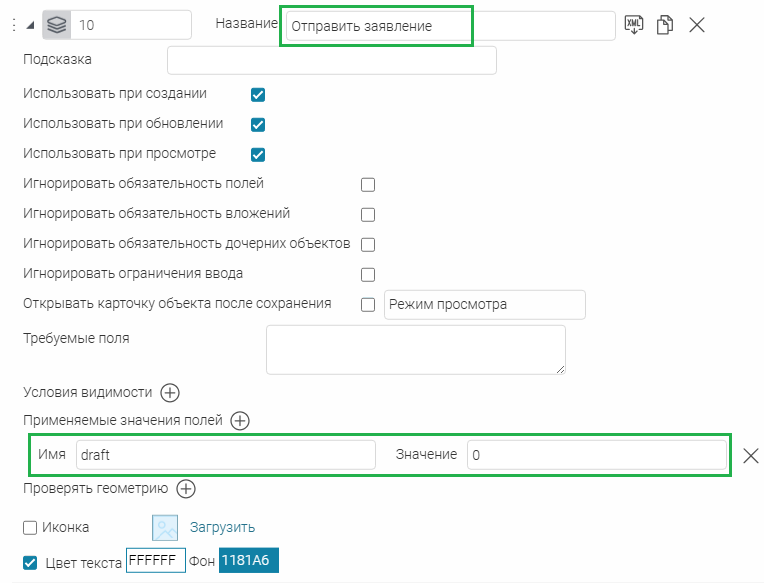

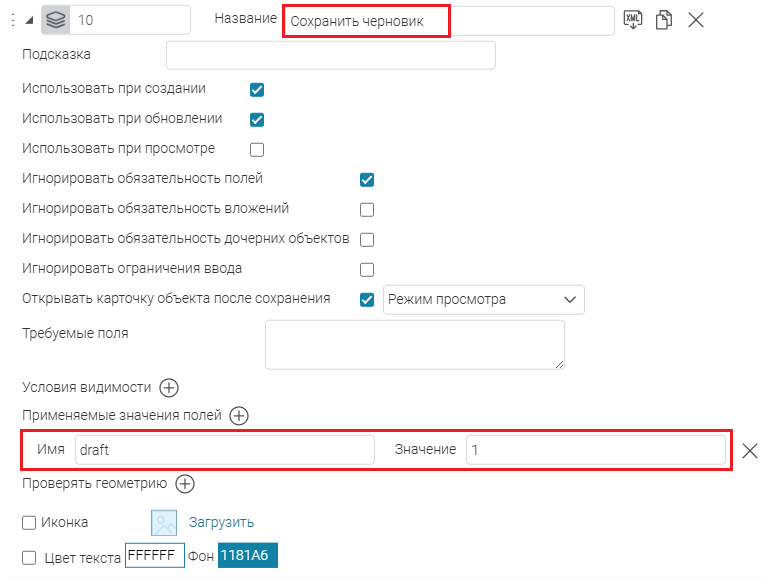

Рисунок 149 - Пример заданной опции Применяемые значения полей для одного атрибутивного поля при создании/сохранении объекта
  • Проверить геометрию - включите опцию и добавьте условие проверки геометрии по площади, длине, экстенту, пересечениям и т.д. Тогда при сохранении объекта в Карточке объекта будет выполнена проверка его геометрии.
    Чтобы добавить условие проверки, нажмите на кнопку .
    Выберите из выпадающего списка необходимый тип проверки:
    • Площадь - анализируется площадь полигонального объекта. Объект прошел проверку, если его площадь удовлетворяет заданному условию.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании или редактировании дочерних/связанных объектов к родительскому слою.
      Выберите оператор сравнения - равно , больше , больше или равно , меньше , меньше или равно .
      Укажите, с чем сравнивать площадь объектов - с фиксированным значением (параметр Значение ), со значением атрибутивного поля выбранного слоя (параметр Поле ), со значением атрибутивного поля родительского слоя (для выбранных дочерних слоев, параметр Поле родителя ). Значения принимаются в квадратных метрах.
    • Длина - анализируется длина линейного объекта или периметр полигонального объекта. Объект прошел проверку, если его длина (периметр) удовлетворяет заданному условию.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Выберите оператор сравнения - равно , больше , больше или равно , меньше , меньше или равно .
      Укажите, с чем сравнивать длину или периметр объектов - с фиксированным значением (параметр Значение ), со значением атрибутивного поля выбранного слоя (параметр Поле ), со значением атрибутивного поля родительского слоя (для выбранных дочерних слоев, параметр Поле родителя ). Значения принимаются в метрах.
    • Размер экстента - анализируется экстент объекта. Объект прошел проверку, если его экстент удовлетворяет заданному условию.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Выберите оператор сравнения - равно , больше , больше или равно , меньше , меньше или равно .
      Укажите ширину (размер по оси X) и высоту (размер по оси Y), с чем сравнивать экстент проверяемого объекта. Значения принимаются в метрах.
    • Пересечение только с одним объектом - анализируется пересечение проверяемого объекта с указанными объектами для сравнения. Взаимное расположение двух объектов является пересечением, если объекты имеют хотя бы одну общую точку. Объект прошел проверку, если обнаружено пересечение только с одним объектом из указанных объектов для сравнения.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Добавьте объекты для сравнения по кнопке . Выберите из выпадающего списка картографический сервис и один или несколько слоев, с объектами которого будет проверяться пересечение проверяемого объекта. Чтобы ограничить количество объектов для сравнения, задайте определяющий запрос по кнопке . Если требуется анализировать пересечение проверяемого объекта с объектами слоев разных картографических сервисов, добавьте следующий картографический сервис по кнопке .
      В качестве объектов для сравнения можно выбрать тот же слой (или слои), геометрия объектов которого проверяется. В таком случае будет анализироваться пересечение проверяемого объекта со всеми объектами слоя (удовлетворяющими определяющему запросу, если задан), кроме него самого.
    • Пересекает объект - анализируется пересечение проверяемого объекта с указанными объектами для сравнения. Взаимное расположение двух объектов является пересечением, если объекты имеют хотя бы одну общую точку. Объект прошел проверку, если обнаружено пересечение хотя бы с одним объектом из указанных объектов для сравнения.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Добавьте объекты для сравнения по кнопке . Выберите из выпадающего списка картографический сервис и один или несколько слоев, с объектами которого будет проверяться пересечение проверяемого объекта. Чтобы ограничить количество объектов для сравнения, задайте определяющий запрос по кнопке . Если требуется анализировать пересечение проверяемого объекта с объектами слоев разных картографических сервисов, добавьте следующий картографический сервис по кнопке .
      В качестве объектов для сравнения можно выбрать тот же слой (или слои), геометрия объектов которого проверяется. В таком случае будет анализироваться пересечение проверяемого объекта со всеми объектами слоя (удовлетворяющими определяющему запросу, если задан), кроме него самого.
    • Содержится в объекте - анализируется содержание проверяемого объекта в указанных объектах для сравнения. Считается, что первый объект содержится во втором объекте, если все точки первого объекта принадлежат второму объекту. Объект прошел проверку, если все его точки принадлежат хотя бы одному объекту из указанных объектов для сравнения.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Добавьте объекты для сравнения по кнопке . Выберите из выпадающего списка картографический сервис и один или несколько слоев, в объектах которого будет проверяться содержание проверяемого объекта. Чтобы ограничить количество объектов для сравнения, задайте определяющий запрос по кнопке . Если требуется анализировать содержание проверяемого объекта в объектах слоев разных картографических сервисов, добавьте следующий картографический сервис по кнопке .
      В качестве объектов для сравнения можно выбрать тот же слой (или слои), геометрия объектов которого проверяется. В таком случае будет анализироваться содержание проверяемого объекта во всех объектах слоя (удовлетворяющих определяющему запросу, если задан), кроме него самого.
    • Вне объекта - анализируется расположение проверяемого объекта относительно расположения указанных объектов для сравнения. Считается, что объект находится вне другого объекта, если эти объекты не имеют общих точек. Объект прошел проверку, если он находится вне всех указанных объектов для сравнения.
      По умолчанию параметр Слои не заполнен, то есть проверяется геометрия объектов слоя, для которого настраивается специальная кнопка. Укажите один или несколько дочерних/связанных слоев в параметре Слои , если необходимо выполнить проверку геометрии при создании дочерних/связанных объектов к родительскому слою.
      Добавьте объекты для сравнения по кнопке . Выберите из выпадающего списка картографический сервис и один или несколько слоев, относительно объектов которого будет проверяться расположение проверяемого объекта. Чтобы ограничить количество объектов для сравнения, задайте определяющий запрос по кнопке . Если требуется анализировать расположение проверяемого объекта относительно объектов слоев разных картографических сервисов, добавьте следующий картографический сервис по кнопке .
      В качестве объектов для сравнения можно выбрать тот же слой (или слои), геометрия объектов которого проверяется. В таком случае будет анализироваться расположение проверяемого объекта относительно всех объектов слоя (удовлетворяющих определяющему запросу, если задан), кроме него самого.
    • Наличие геометрии - анализируется наличие геометрии у проверяемого объекта. Объект прошел проверку, если его геометрия была создана.
    • Задайте Сообщение об ошибке , которое будет показано пользователю, если объект не прошел проверку геометрии. В таком случае откроется модальное окно с указанным текстом ошибки, то есть пользователь не сможет сохранить проверяемый объект, если он не прошел проверку геометрии (см. Рисунок 150 ).
    • Если требуется дать возможность пользователю сохранить объект, несмотря на ошибку проверки геометрии, отметьте опцию Позволять проигнорировать пользователю . В таком случае в модальном окне с текстом ошибки появится дополнительная кнопка Проигнорировать и сохранить , что позволит пользователю проигнорировать ошибку проверки геометрии и сохранить созданный объект в любом случае.
    • Если в процессе редактирования объекта было обнаружено несколько ошибок, дополнительная кнопка Проигнорировать и сохранить появится, только если все эти ошибки могут быть проигнорированы.
  • Иконка - загрузите необходимую картинку в опции Загрузить для отображения инструмента в виде обычных квадратных значков или в виде отдельных кнопок . Если иконка не будет загружена, отображается стандартное изображение кнопки по умолчанию. При необходимости загруженную картинку можно удалить, для этого нажмите на кнопку Удалить . Чтобы изменить цвет текста кнопки, включите опцию Цвет текста и задайте необходимый параметр, а для изменения фона кнопки в опции Фон выберите нужный цвет. Если необходимо, чтобы в подвале Карточки объекта внутри кнопок/группы кнопок вызова инструментов помимо текстового описания отображались еще и иконки согласно функциональности инструмента, включите опцию Иконка , подробнее см. п. 7.4.3.2.2 .

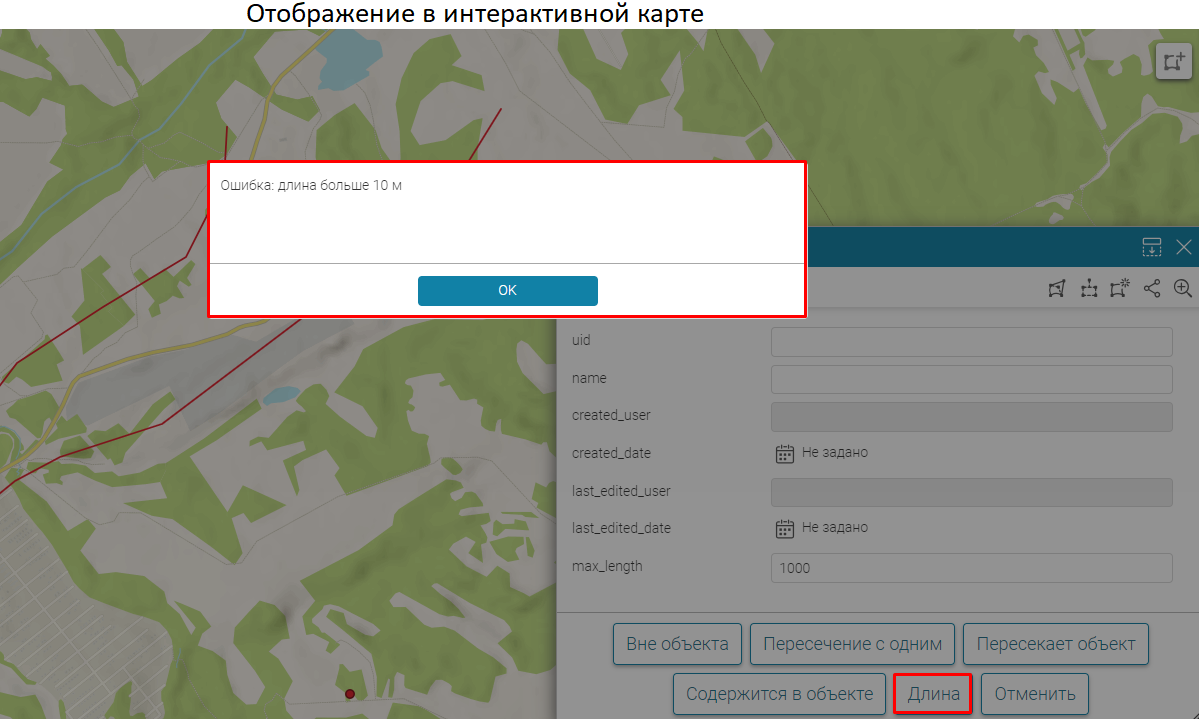

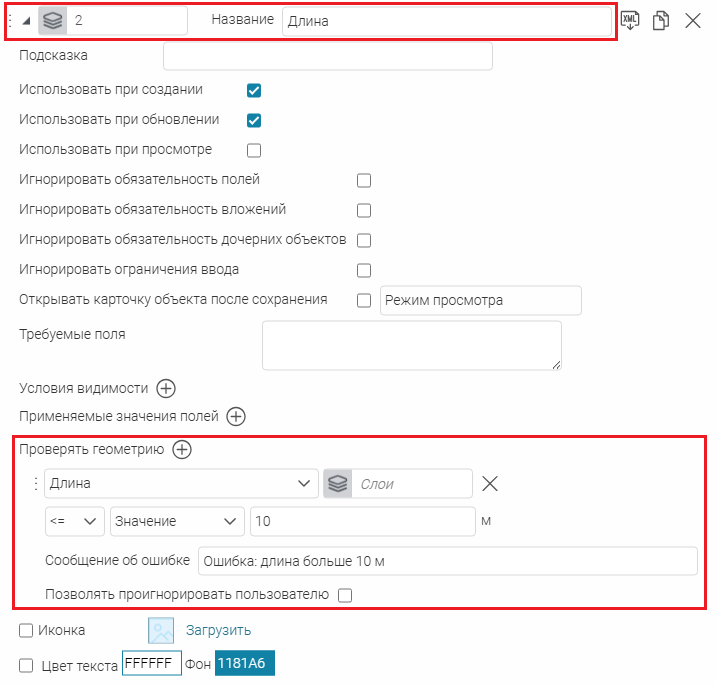

Рисунок 150 - Пример настройки проверки геометрии объекта по опции Длина и сообщение об ошибке на интерактивной карте
Настроить редактирование полей
Настроить редактирование полей - опция позволяет задать различные настройки редактирования полей, доступные в процессе создания/редактирования объекта в Карточке объекта , пример ниже, см. Рисунок 151 . Отметьте опцию, нажмите на кнопку Добавить и укажите необходимый слой в поле Слои и напротив укажите необходимое атрибутивное поле или массив полей. Если необходимо свернуть заданные настройки, напротив поля Слои нажмите на кнопку , а чтобы их развернуть, нажмите на кнопку .
Рисунок 151 - Пример настройки опции Настроить редактирование полей
Определите следующие настройки:
  • Значение обязательно - по умолчанию опция отключена, отметьте опцию для назначения обязательности поля/полей на уровне Конструктора и укажите необходимый номер слоя и название поля, тогда в процессе создания/редактирования объекта в Карточке объекта пользователь должен будет обязательно заполнить атрибутивную информацию в указанном обязательном поле/полях .
    При этом в процессе создания/редактирования объекта в Карточке объекта первоначально обязательное поле будет отмечено звездочкой , пример ниже, см. Рисунок 152 , если пользователь не заполнит обязательное поле и попытается сохранить изменения, отобразится сообщение об ошибке Не заполнены обязательные поля , а обязательное поле будет подсвечено красной рамкой.
    Убедитесь, что при этом не включена опция Игнорировать обязательность полей для назначенного обязательного поля на уровне Конструктора, так как данная настройка игнорирует включенную опцию Значение обязательно к указанным атрибутивным полям, подробнее см. п. 7.3.9.2.7 Настроить название создаваемого объекта Игнорировать обязательность полей.

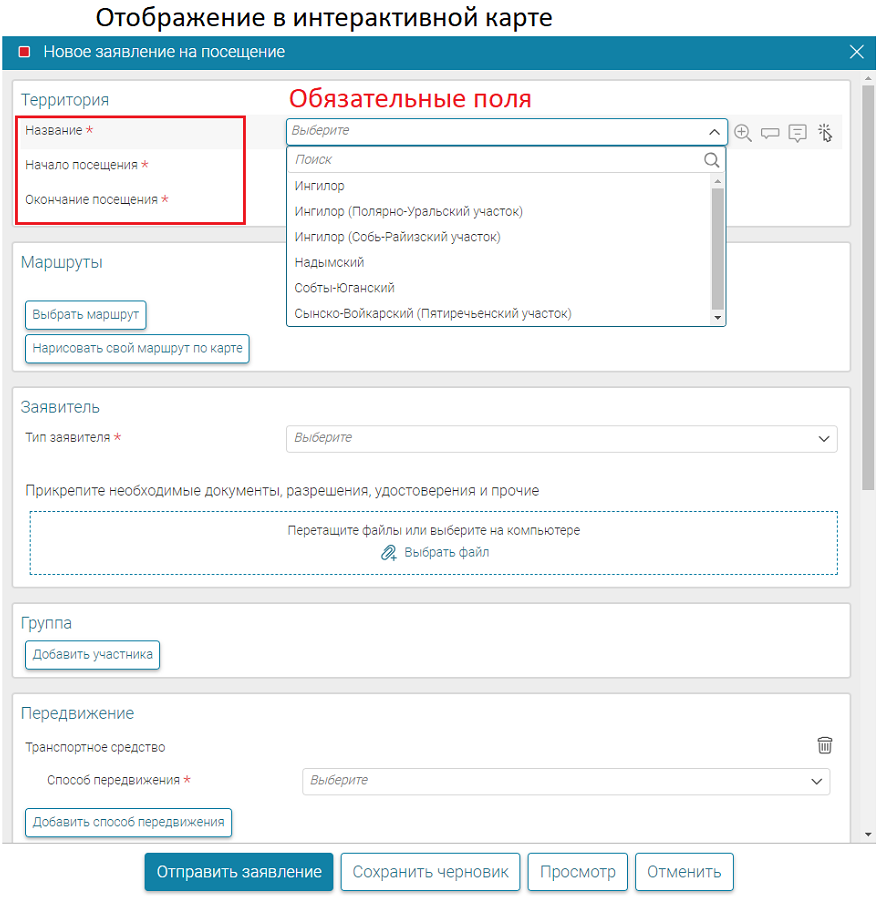

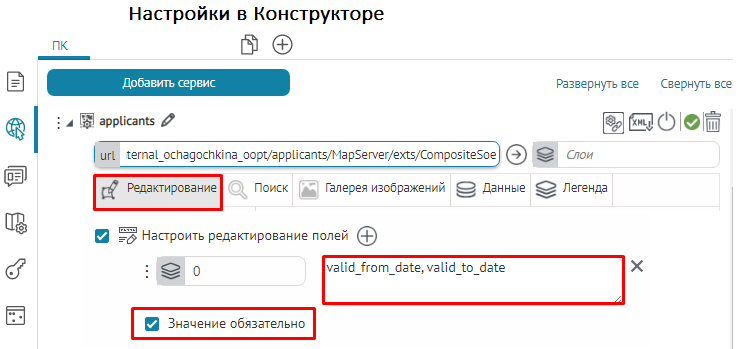

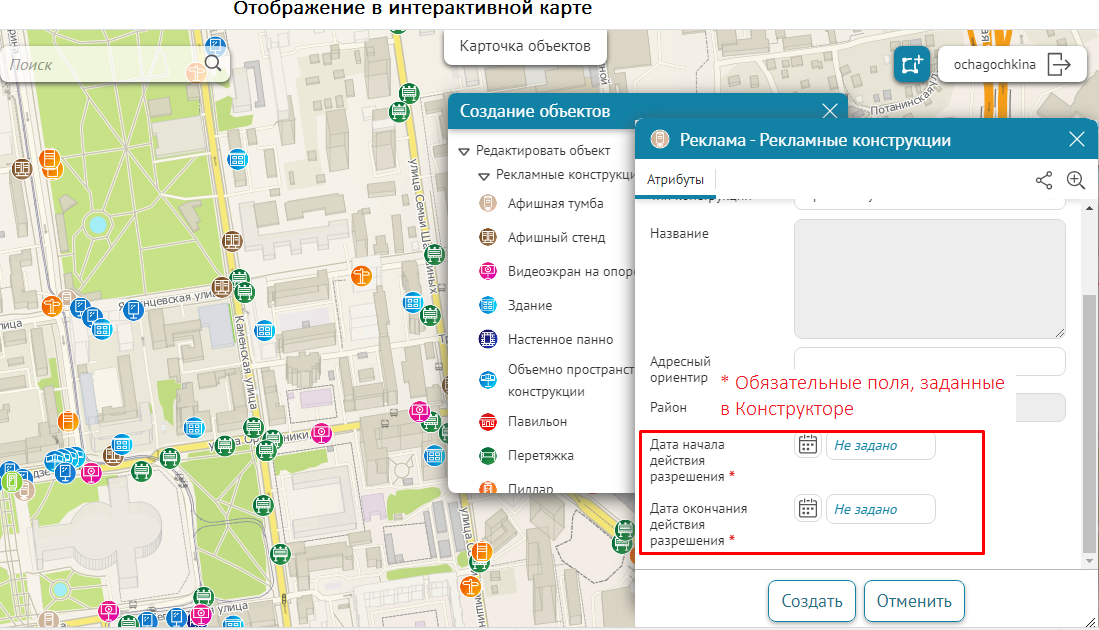

Рисунок 152 - Пример настройки обязательных полей с помощью опции Настроить редактирование полей
    • Запретить клонирование - по умолчанию опция отключена, отметьте опцию, чтобы при клонировании объекта или дочернего объекта в новый объект копировались не все атрибуты. Для этого укажите необходимые атрибутивные поля и задайте к ним соответствующие настройки, тогда в процессе создания/редактирования объекта/дочернего объекта в Карточке объекта при их клонировании пользователю будет запрещено клонировать назначенные атрибутивные поля.
    • Разрешать вводить значения вне доменных значений - по умолчанию опция отключена, в процессе создания/редактирования объекта при его заполнении в Карточке объекта значение атрибутивного поля выбирается в выпадающем списке значений из заданного домена предопределенных значений (справочника). Чтобы при заполнении Карточки объекта у пользователей была возможность вводить произвольные значения атрибутивного поля вне заданного домена (справочника), отметьте опцию и укажите номер слоя и название поля.
    • Контрол - позволяет настроить расширенные возможности с помощью дополнительных элементов интерфейса и их настроек, доступных в процессе создания/редактирования объектов в Карточке объекта . Укажите слой в поле Слои и название атрибутивного поля и напротив Контрола выберите из выпадающего списка необходимый тип и задайте его настройки, пример ниже, см. Рисунок 153 .

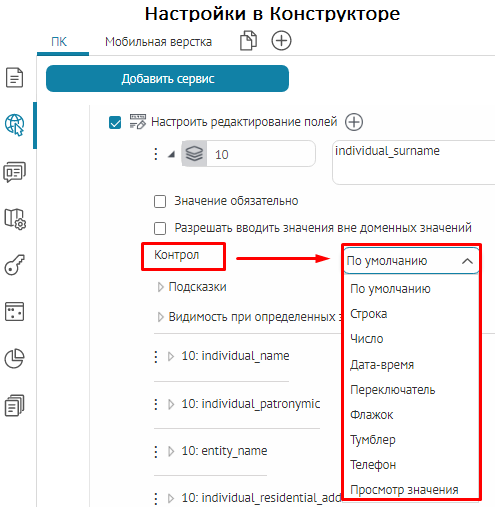

Рисунок 153 - Пример настройки Контрола в опции Настроить редактирование полей
Определите тип Контрола и дополнительные настройки:
      • По умолчанию - задан по умолчанию, при этом доступны настройки по умолчанию без добавления дополнительного элемента интерфейса;
      • Строка - при выборе этого типа отобразится дополнительная настройка Ограничения ввода , нажмите на кнопку Добавить . Добавленное ограничение можно переименовать, нажав на кнопку .
        В опции Шаблон ввода из выпадающего списка выберите шаблон, заданный в формате regex , позволяющий в процессе создания или редактирования объектов в Карточке объекта выполнять автоматическую проверку корректности вводимой атрибутивной информации для указанного поля (см. Рисунок 154 ). Шаблоны ввода задаются в меню Администрирование > Настройки > Пользовательский интерфейс > Шаблоны ввода (см. Рисунок 155 и п. 4.7.9 в документе Руководство администратора по установке и настройке CoGIS ) .
        Например, Шаблон ввода с именем inn включает следующие настройки для ввода значения ИНН: ^\d{10}(?:\d{2})?$ , где d - цифровые значения ИНН, то есть в процессе создания или редактирования объектов пользователь сможет ввести ИНН только в цифровом формате с количеством знаков от 10 до 12 в указанное поле Карточки объекта .

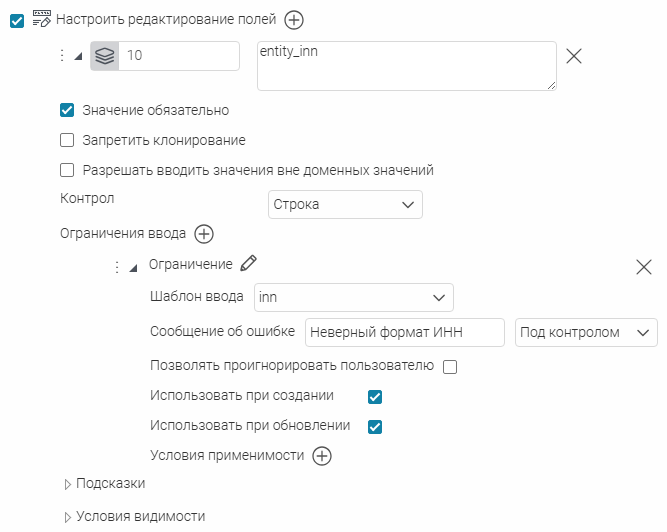

      • Рисунок 154 - Настройка контрола Строка. Выбор шаблона
      • Рисунок 155 - Шаблоны ввода в Настройках CoGIS Portal
        В опции Сообщение об ошибке введите текст, который будет отображаться для пользователя в случае ошибочного ввода текста (см. Рисунок 156 ). В сообщении об ошибке допустимо использовать макросы типа {CurrentFeature.myfield} (значение атрибутивного поля myfield текущего объекта) и {CurrentYear} (текущий год).
        Выберите из выпадающего списка, где и каким образом отображать заданное сообщение об ошибке: мелким шрифтом красного цвета под редактируемым полем (опция Под контролом ) или как всплывающая подсказка при наведении на редактируемое поле (опция Как подсказка ).
        Если требуется дать возможность пользователю сохранить отредактированное значение, несмотря на ошибку ввода, отметьте опцию Позволять проигнорировать пользователю . В таком случае при попытке сохранить изменения в Карточке объекта в модальном окне с текстом ошибки появится дополнительная кнопка Проигнорировать и сохранить , что позволит пользователю проигнорировать ошибку ввода и сохранить отредактированное значение в любом случае.
        Если в процессе редактирования объекта было обнаружено несколько ошибок, дополнительная кнопка Проигнорировать и сохранить появится, только если все эти ошибки могут быть проигнорированы.
Рисунок 156 - Пример отображения сообщения об ошибке с опцией Под контролом для контрола Строка
Отметьте, когда использовать заданное ограничение: при создании объекта (опция Использовать при создании ), при обновлении записи об объекте (опция Использовать при обновлении ) или в обоих случаях.
Задайте условия применимости данного ограничения, нажав на (см. Рисунок 157 ). Выберите из выпадающего списка атрибутивное поле, оператор сравнения ( равно , не равно , начинается с , содержит , не содержит , больше , больше или равно , меньше , меньше или равно , пустое значение или непустое значение ). Определите значение, с которым сравнивать. Если выбранному атрибутивному полю назначен домен предопределенных значений, то значение для сравнения в условии можно задать, выбрав одно из предопределенных значений из выпадающего списка.
Можно задавать несколько условий применимости. В таком случае определите логику применимости заданных условий (параметр Логика применимости ) - И (все заданные условия должны выполняться), ИЛИ (хотя бы одно из заданных условий выполняется).

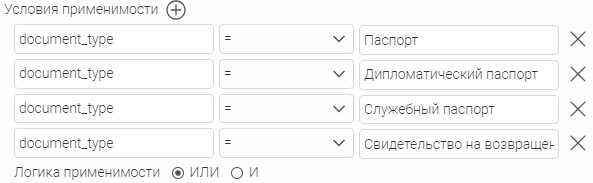

      • Рисунок 157 - Настройка условий применимости ограничений ввода
        • Число - данный тип Контрола позволяет задать проверку корректности ввода числового значения для указанного поля с числовым форматом (см. Рисунок 158 и Рисунок 159 ).
        • При выборе данного типа отобразится дополнительная настройка Ограничения ввода , нажмите на кнопку Добавить . Добавленное ограничение можно переименовать, нажав на кнопку . Укажите соответствующие настройки для значения выбранного поля:
          Оператор - выберите из выпадающего списка оператор сравнения: меньше (<), меньше или равно (<=), больше (>), больше или равно (>=);
          Чем - выберите из выпадающего списка, с чем будет сравниваться значение выбранного поля: с фиксированным значением (параметр Значение ), с другим атрибутивным полем выбранного слоя (параметр Поле ), с атрибутивным полем родительского слоя (параметр Поле родителя );
          Задайте значение, согласно выбранному параметру. При выборе параметра Поле родителя укажите родительский слой и выберите нужное атрибутивное поле.
        • Сдвиг - укажите значение в текстовой строке и выберите из выпадающего списка, какое это значение - абсолютное (параметр Абсолютное значение ) или указано в процентах (параметр Проценты ).

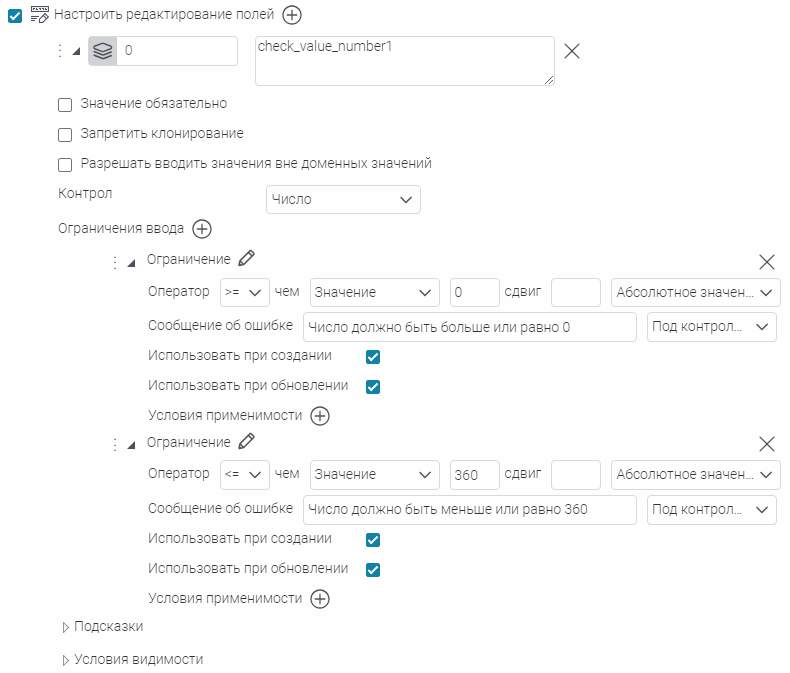

        • Рисунок 158 - Настройка контрола Число. Определение ограничений ввода
        • Для опции Сообщение об ошибке введите текст, который будет отображаться для пользователя в случае ошибочного ввода числового значения (см. Рисунок 159 ). В сообщении об ошибке допустимо использовать макросы типа {CurrentFeature.myfield} (значение атрибутивного поля myfield текущего объекта) и {CurrentYear} (текущий год).
        • Выберите из выпадающего списка, где и каким образом отображать заданное сообщение об ошибке: мелким шрифтом красного цвета под редактируемым полем (опция Под контролом ) или как всплывающая подсказка при наведении на редактируемое поле (опция Как подсказка ).
          Если требуется дать возможность пользователю сохранить отредактированное значение, несмотря на ошибку ввода, отметьте опцию Позволять проигнорировать пользователю . В таком случае при попытке сохранить изменения в Карточке объекта в модальном окне с текстом ошибки появится дополнительная кнопка Проигнорировать и сохранить , что позволит пользователю проигнорировать ошибку ввода и сохранить отредактированное значение в любом случае.
        • Если в процессе редактирования объекта было обнаружено несколько ошибок, дополнительная кнопка Проигнорировать и сохранить появится, только если все эти ошибки могут быть проигнорированы.
          Отметьте, когда использовать заданное ограничение: при создании объекта (опция Использовать при создании ), при обновлении записи об объекте (опция Использовать при обновлении ) или в обоих случаях.
          Задайте условия применимости данного ограничения, нажав на (см. Рисунок 157 ). Выберите из выпадающего списка атрибутивное поле, оператор сравнения ( равно , не равно , начинается с , содержит , не содержит , больше , больше или равно , меньше , меньше или равно , пустое значение или непустое значение ). Определите значение, с которым сравнивать. Если выбранному атрибутивному полю назначен домен предопределенных значений, то значение для сравнения можно задать, выбрав одно из предопределенных значений из выпадающего списка.
        • Можно задавать несколько условий применимости. В таком случае определите логику применимости заданных условий (параметр Логика применимости ) - И (все заданные условия должны выполняться), ИЛИ (хотя бы одно из заданных условий выполняется).

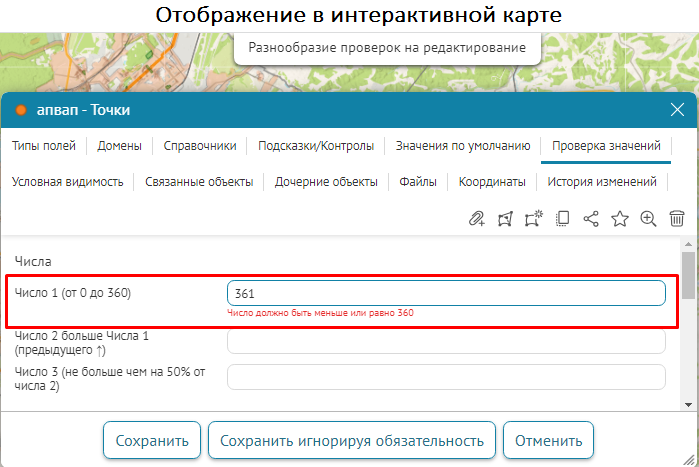

Рисунок 159 - Пример использования ограничений ввода для контрола Число
          • Дата-время - данный тип Контрола позволяет задать проверку корректности ввода атрибута даты/времени для указанного поля формата Дата/Время (см. Рисунок 160 ).
            При выборе данного типа отобразится дополнительная настройка Ограничения ввода , нажмите на кнопку Добавить . Добавленное ограничение можно переименовать, нажав на кнопку . Укажите соответствующие настройки для значения выбранного поля:
            • Оператор - выберите из выпадающего списка оператор сравнения: меньше (<), меньше или равно (<=), больше (>), больше или равно (>=);
            • Чем - выберите из выпадающего списка, с чем будет сравниваться значение выбранного поля: с фиксированным значением (параметр Значение ), с другим атрибутивным полем выбранного слоя (параметр Поле ), с атрибутивным полем родительского слоя (параметр Поле родителя ), текущим временем (параметр Текущее время ), датой (параметр Текущая дата ), месяцем (параметр Текущий месяц ) или годом (параметр Текущий год );
              Задайте значение, согласно выбранному параметру. При выборе параметра Поле родителя укажите родительский слой и выберите нужное атрибутивное поле.
              • Сдвиг - укажите значение сдвига в текстовой строке и выберите из выпадающего списка, что представляет собой это значение - Год , Месяц , День , Число .

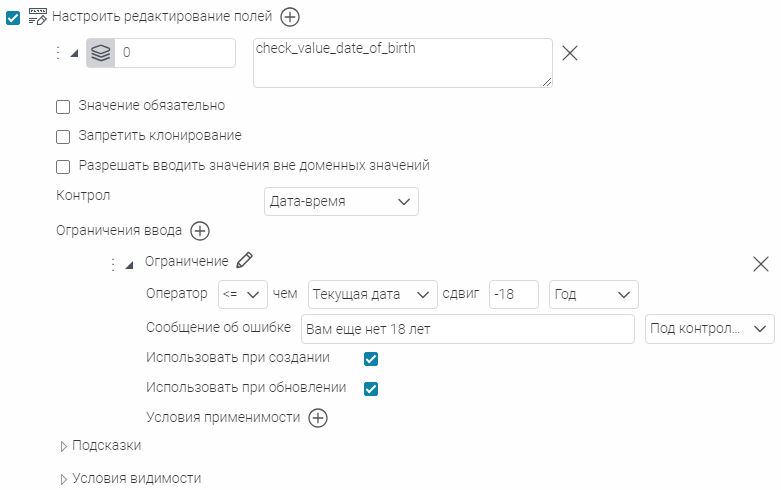

              • Рисунок 160 - Настройка контрола Дата-время
              • Для опции Сообщение об ошибке введите текст, который будет отображаться для пользователя в случае ошибочного ввода даты и времени (см. Рисунок 161 ). В сообщении об ошибке допустимо использовать макросы типа {CurrentFeature.myfield} (значение атрибутивного поля myfield текущего объекта) и {CurrentYear} (текущий год).
              • Выберите из выпадающего списка, где и каким образом отображать заданное сообщение об ошибке: мелким шрифтом красного цвета под редактируемым полем (опция Под контролом ) или как всплывающая подсказка при наведении на редактируемое поле (опция Как подсказка ).
                Если требуется дать возможность пользователю сохранить отредактированное значение, несмотря на ошибку ввода, отметьте опцию Позволять проигнорировать пользователю . В таком случае при попытке сохранить изменения в Карточке объекта в модальном окне с текстом ошибки появится дополнительная кнопка Проигнорировать и сохранить , что позволит пользователю проигнорировать ошибку ввода и сохранить отредактированное значение в любом случае.
                Если в процессе редактирования объекта было обнаружено несколько ошибок, дополнительная кнопка Проигнорировать и сохранить появится, только если все эти ошибки могут быть проигнорированы.
                Отметьте, когда использовать заданное ограничение: при создании объекта (опция Использовать при создании ), при обновлении записи об объекте (опция Использовать при обновлении ) или в обоих случаях.
                Задайте условия применимости данного ограничения, нажав на (см. Рисунок 157 ). Выберите из выпадающего списка атрибутивное поле, оператор сравнения ( равно , не равно , начинается с , содержит , не содержит , больше , больше или равно , меньше , меньше или равно , пустое значение или непустое значение ). Определите значение, с которым сравнивать.
              • Можно задавать несколько условий применимости. В таком случае определите логику применимости заданных условий (параметр Логика применимости ) - И (все заданные условия должны выполняться), ИЛИ (хотя бы одно из заданных условий выполняется).

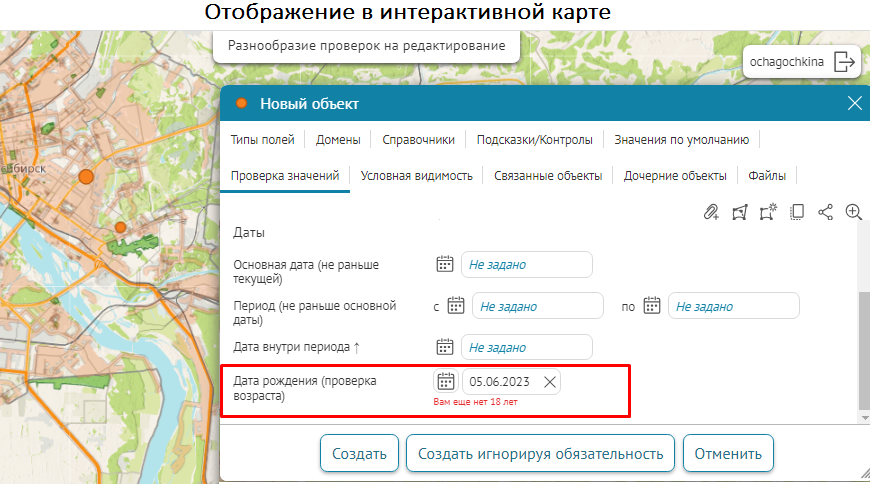

Рисунок 161 - Пример использования проверок контрола Дата-время
          • Переключатель - данный тип Контрола позволяет выбрать из предопределенных значений. Например, если назначен домен предопределенных значений (или справочник на основе таблицы, см. 7.3.2.2 ) к указанному полю слоя, тогда при создании/редактировании объектов в Карточке объекта будет доступно переключение между предопределенными значениями из списка домена (или справочника).
            По умолчанию можно выбрать только одно атрибутивное значение (см. Рисунок 162 ). С включенной опцией Множественный выбор значений в строковом поле во вкладке Данные картографического сервиса (см. п. 7.3.2.2 ) для текстовых полей с Контролом Переключатель и наложенным справочником доступен выбор нескольких значений (см. Рисунок 163 ).
Рисунок 162 - Пример контрола Переключатель к указанному полю с заданным доменом предопределенных значений в Карточке объекта

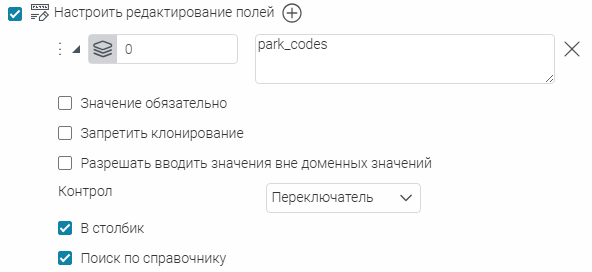

По умолчанию значения с Контролом Переключатель располагаются в Карточке объекта в строку. Отметьте опцию В столбик , чтобы располагать значения в столбик (см. Рисунок 163 ).
Отметьте опцию Поиск по справочнику , чтобы добавить строку поиска над списком значений справочника в Карточке объекта (см. Рисунок 163 ).
Чтобы пользователь мог отфильтровать список значений справочника и просмотреть только выбранные значения, отметьте опцию Возможность отображения только выбранных объектов . В таком случае в Карточке объекта в режиме Редактирования для поля с Контролом Переключатель будет доступна кнопка Отображать только выбранные , при нажатии на которую отобразится список только выбранных значений.
Если в поле, на которое определили Контрол Переключатель , содержались значения, отсутствующие в таблице справочника, то по умолчанию такие значения сохраняются в поле. С включенной опцией Не сохранять значения, отсутствующие в справочнике при редактировании новые выбранные значения из справочника перезапишут имеющиеся значения, не попадающие в справочник.
Рисунок 163 - Пример использования в Карточке объекта настроек контрола Переключатель в совокупности с опцией Множественный выбор в строковом поле
  • Флажок - данный тип Контрола позволяет выбрать только одно из доступных состояний: Значение включено ☑ или Значение отключено ☐. Если выбранному атрибутивному полю назначен домен, то значение можно задать, выбрав одно из предопределенных доменных значений из выпадающего списка.
    • Значение включено - введите необходимый текст в поле, например впишите Да , тогда при создании/редактировании объектов в Карточке объекта в указанное атрибутивное поле будет автоматически записано значение Да , пример ниже, см. Рисунок 164 .
    • Значение отключено - введите необходимый текст в поле, например впишите Нет , тогда при создании/редактировании объектов в Карточке объекта в указанное атрибутивное поле будет автоматически записано значение Нет .

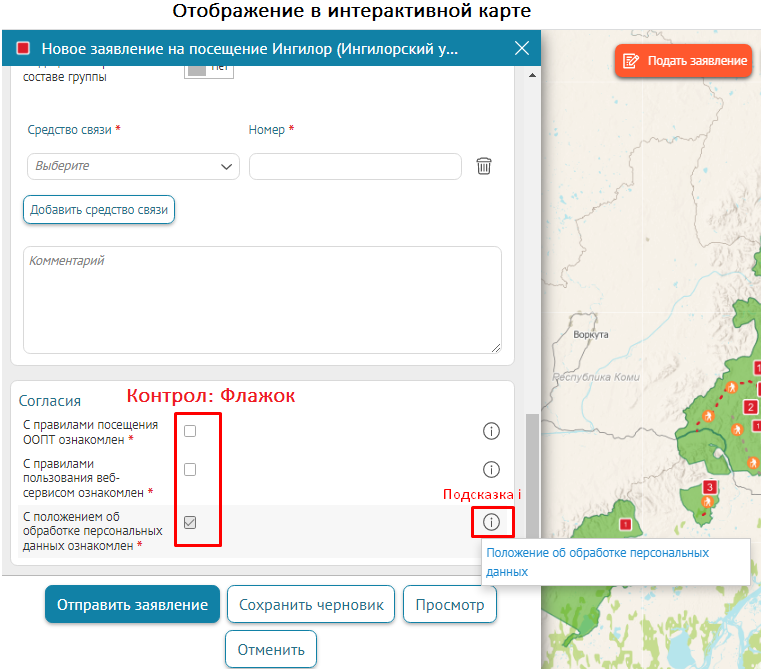

Рисунок 164 - Пример контрола Флажок с опцией Значение включено и добавленной подсказкой i для указанного поля в Карточке объекта
  • Тумблер - данный тип Контрола позволяет выбрать только одно из доступных состояний: Значение включено или Значение отключено . Если выбранному атрибутивному полю назначен домен, то значение можно задать, выбрав одно из предопределенных доменных значений из выпадающего списка.
    • Значение включено - введите необходимый текст в поле, например впишите Да , тогда при создании/редактировании объектов в Карточке объекта при включении тумблера будет автоматически записано значение Да в указанное атрибутивное поле (см. Рисунок 165 ).
    • Значение отключено - введите необходимый текст в поле, например впишите Нет , тогда при создании/редактировании объектов в Карточке объекта при отключении тумблера будет автоматически записано значение Нет в указанное атрибутивное поле.

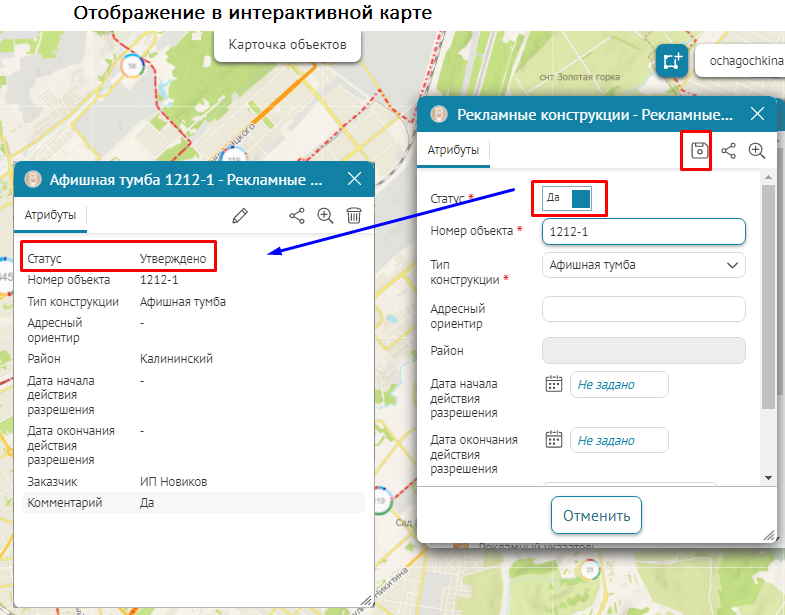

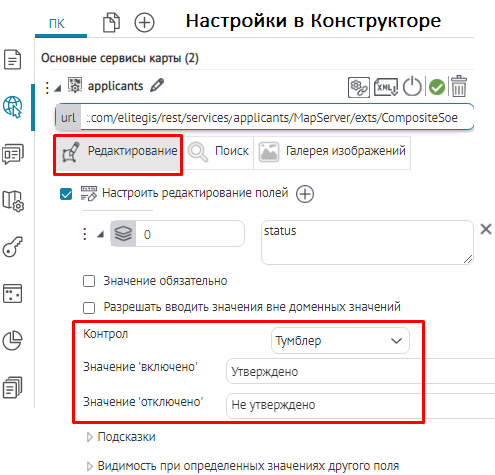

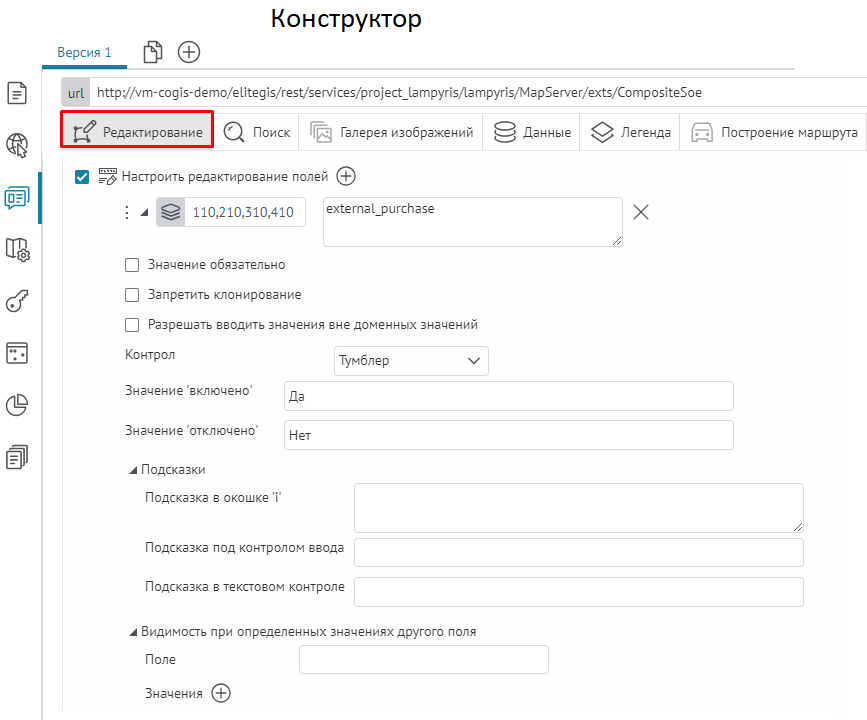

Рисунок 165 - Пример настройки контрола Тумблер к атрибутивному полю слоя с назначенным доменом предопределенных значений в Карточке объекта
  • Телефон - при выборе этого типа Контрола отобразится дополнительная настройка Ограничения ввода , нажмите на кнопку Добавить . Добавленное ограничение можно переименовать, нажав на кнопку .
    Выберите необходимый Шаблон ввода номера телефона в формате regex из выпадающего списка (см. Рисунок 166 ). Шаблон ввода позволяет в процессе создания или редактирования объектов в Карточке объекта выполнять автоматическую проверку корректности ввода атрибутивной информации для указанного поля. Шаблоны ввода задаются в меню Администрирование > Настройки > Пользовательский интерфейс > Шаблоны ввода (см. Рисунок 167 и п. 4.7.9 в документе Руководство администратора по установке и настройке CoGIS ) .
    Введите номер телефона по умолчанию в опции Шаблон значения для указанного поля. Номер телефона по умолчанию может также отображать необходимый формат записи телефона, например, +7(999) 999-99-99 (см. Рисунок 166 ).
  • Для опции Сообщение об ошибке введите текст, который будет отображаться для пользователя в случае ошибочного ввода номера телефона (см. Рисунок 168 ). В сообщении об ошибке допустимо использовать макросы типа {CurrentFeature.myfield} (значение атрибутивного поля myfield текущего объекта) и {CurrentYear} (текущий год).
  • Выберите из выпадающего списка, где и каким образом отображать заданное сообщение об ошибке: мелким шрифтом красного цвета под редактируемым полем (опция Под контролом ) или как всплывающая подсказка при наведении на редактируемое поле (опция Как подсказка ).

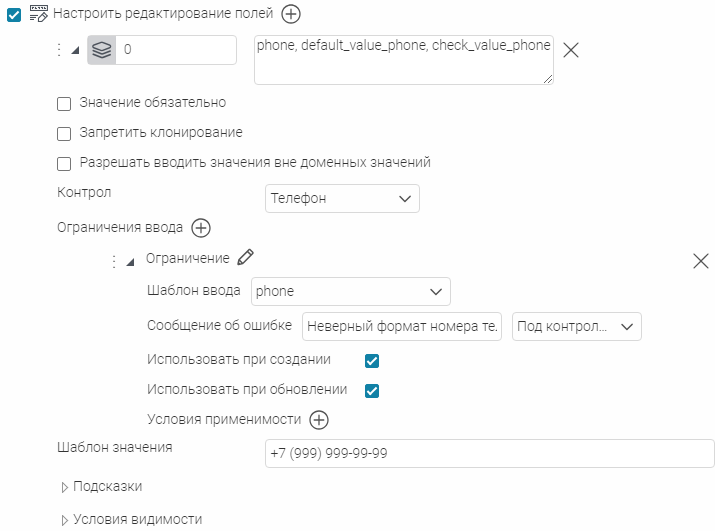

  • Рисунок 166 - Настройка контрола Телефон. Выбор шаблона ввода

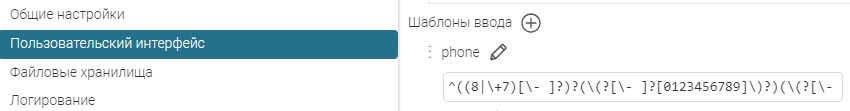

  • Рисунок 167 - Шаблон ввода номера телефона в Настройках CoGIS Portal
    Если требуется дать возможность пользователю сохранить отредактированное значение, несмотря на ошибку ввода, отметьте опцию Позволять проигнорировать пользователю . В таком случае при попытке сохранить изменения в Карточке объекта в модальном окне с текстом ошибки появится дополнительная кнопка Проигнорировать и сохранить , что позволит пользователю проигнорировать ошибку ввода и сохранить отредактированное значение в любом случае.
    Если в процессе редактирования объекта было обнаружено несколько ошибок, дополнительная кнопка Проигнорировать и сохранить появится, только если все эти ошибки могут быть проигнорированы.
    Отметьте, когда использовать заданное ограничение: при создании объекта (опция Использовать при создании ), при обновлении записи об объекте (опция Использовать при обновлении ) или в обоих случаях.
    Задайте условия применимости данного ограничения, нажав на (см. Рисунок 157 ). Выберите из выпадающего списка атрибутивное поле, оператор сравнения ( равно , не равно , начинается с , содержит , не содержит , больше , больше или равно , меньше , меньше или равно , пустое значение или непустое значение ). Определите значение, с которым сравнивать.
    Можно задавать несколько условий применимости. В таком случае определите логику применимости заданных условий (параметр Логика применимости ) - И (все заданные условия должны выполняться), ИЛИ (хотя бы одно из заданных условий выполняется).
Рисунок 168 - Пример использования проверок контрола Телефон
    • Просмотр значений - данный тип Контрола позволяет назначить только просмотр значений в Карточке объекта и запрещает изменение атрибутивных значений указанного поля, хотя технически они могут быть редактируемы. При этом в процессе редактирования объекта в Карточке объекта будет доступен только просмотр нередактируемого атрибутивного значения в виде статического текста, а при создании объекта будет невозможно редактировать указанное атрибутивное поле, пример ниже, см. Рисунок 169 . При этом если для указанного поля были назначены значения по умолчанию, то они будут доступны и будут прописываться по умолчанию.

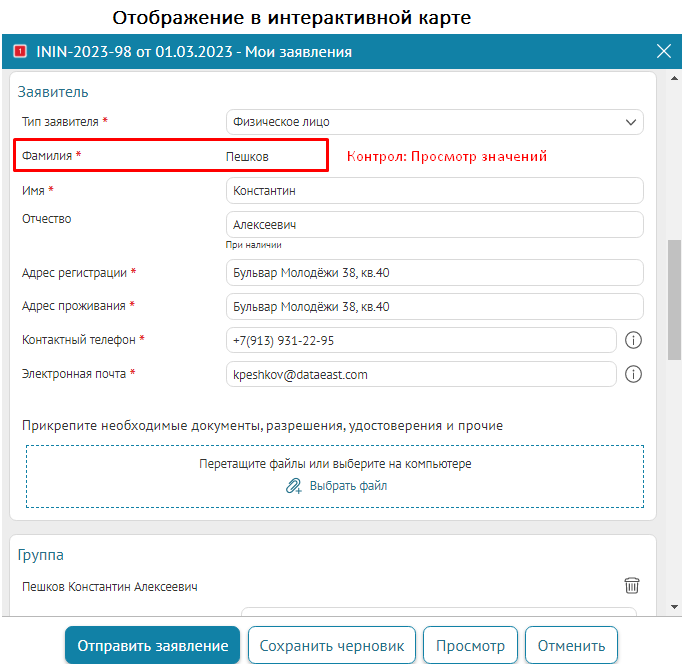

Рисунок 169 - Пример контрола Просмотр значений в Карточке объекта при редактировании объекта
Определите настройки в опции Подсказки :
  • Подсказка в окошке i - текст подсказки, который будет отображаться в отдельном окне по кнопке напротив атрибутивного поля в Карточке объекта (см. Рисунок 170 ).
    Введите необходимый текст подсказки. Текст подсказки обрабатывается, как HTML-код, поэтому в тексте можно использовать HTML-теги. Помимо этого, вы можете в тексте подсказки использовать значения атрибутивных полей текущего объекта, задавая их в квадратных скобках, вида [myfield] , где myfield - имя атрибутивного поля текущего объекта.
Рисунок 170 - Пример настройки опции Подсказка в окошке i для указанного поля в Карточке объекта
  • Подсказка под контролом ввода - текст подсказки, который будет отображаться мелким черным шрифтом под контролом ввода значения в Карточке объекта (см. Рисунок 171 ).
    Введите необходимый текст подсказки. Текст подсказки обрабатывается, как HTML-код, поэтому в тексте можно использовать HTML-теги. Помимо этого, вы можете в тексте подсказки использовать значения атрибутивных полей текущего объекта, задавая их в квадратных скобках, вида [myfield] , где myfield - имя атрибутивного поля текущего объекта.
  • Подсказка в текстовом контроле - текст подсказки, который будет отображаться серым курсивом как водяной знак в текстовом контроле ввода значения в Карточке объекта (см. Рисунок 171 ).
    Введите необходимый текст подсказки. Текст подсказки обрабатывается, как HTML-код, поэтому в тексте можно использовать HTML-теги. Помимо этого, вы можете в тексте подсказки использовать значения атрибутивных полей текущего объекта, задавая их в квадратных скобках, вида [myfield] , где myfield - имя атрибутивного поля текущего объекта.
Рисунок 171 - Пример настроек Подсказка под контролом ввода и Подсказка в текстовом контроле в Карточке объекта
Задайте при необходимости Условия видимости выбранного редактируемого поля в Карточке объекта (см. подробнее п. 7.4.3.3 ).
Настроить подсказку для задания геометрии
Настроить подсказку для задания геометрии - отметьте опцию, чтобы использовать собственные подсказки при создании/изменении объекта. Укажите необходимый слой/слои и добавьте текст для подсказок, пример ниже, см. Рисунок 172 . Тексты подсказок для создания и изменения геометрии могут быть разные. Если оставить поле пустым, подсказка не будет отображаться.

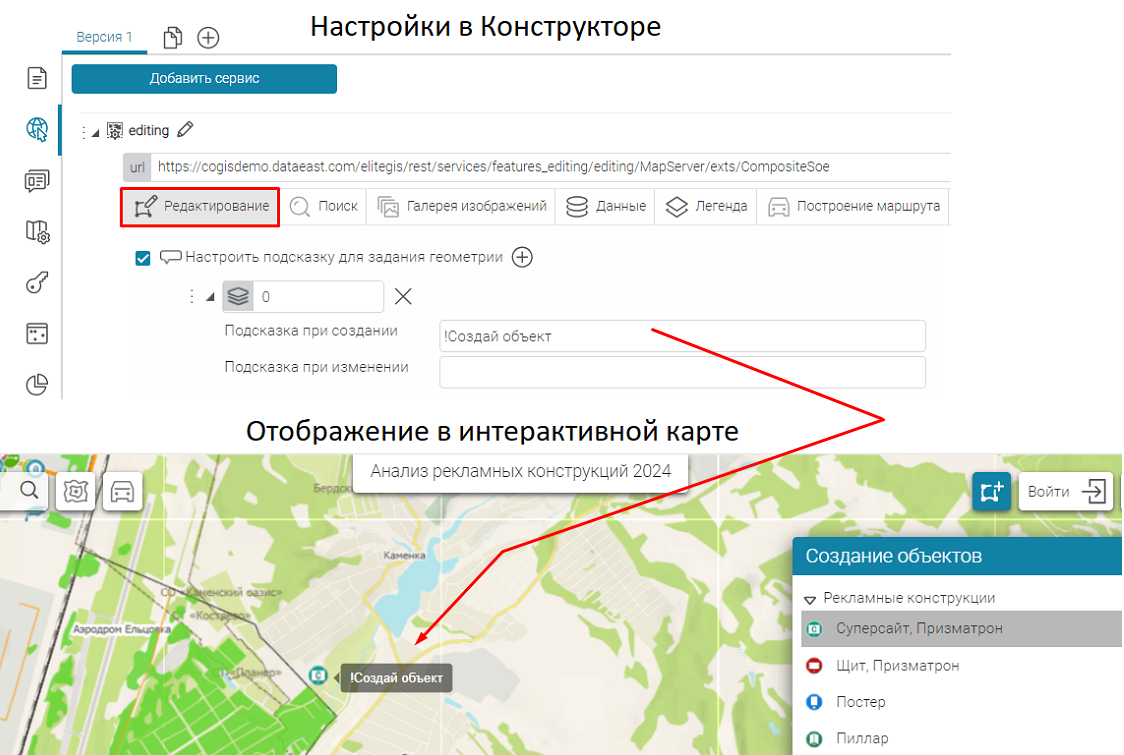

Рисунок 172 - Пример настройки опции Подсказка при создании объекта
Использование шаблонов редактирования из сервиса объектов
Использовать шаблоны редактирования из сервиса объектов - отметьте опцию, чтобы использовались шаблоны создания объектов, опубликованные в сервисе объектов.

Поиск

Опция Использовать в поиске отмечена по умолчанию, тем самым осуществляется пространственный поиск.

Галерея изображений

Вкладка предназначена для управления настройками Галереи изображений и приведена ниже, см. Рисунок 173 .
Рисунок 173 - Галерея изображений
Управление настройками Галереи изображений будет доступно, если в разделе Расширения сервисов для нее заданы следующие правила:
  • Использовать в галерее изображений - опция отмечена по умолчанию. Галерея изображений отображается на карте. CoGIS SOE передает информацию об изображениях соответствующего ему картографического сервиса.
  • Вы можете выбрать слои и групповые слои, изображения которых будут отображаться в Галерее изображений . Для этого укажите их номера в .
  • Показывать картинки только для видимых объектов - в Галерее изображений будут отображаться картинки объектов видимых слоев с учетом экстента.
  • Показывать названия картинок - картинки будут отображаться с названием.
  • Не использовать экстент - картинки будут запрашиваться один раз, без указания экстента и не будут обновляться при смене экстента. Если опции Показывать картинки только для видимых объектов и Не использовать экстент отмечены, Галерея изображений будет обновляться только при смене видимости слоев.
  • Отображать линию при наведении - отметьте эту опцию, чтобы визуально было понятно, какая картинка к какому объекту прикреплена. На карте при наведении курсора на картинку отобразится связывающая красная линия, и объект будет выделен красным цветом, например, как показано ниже, см. Рисунок 174 .
Рисунок 174 - Линия, связывающая объект и картинку
  • На картинке могут отображаться кнопки вызова Карточки объекта , окна просмотра картинок и кнопка приближения к объекту. Для этого в Разрешенные действия отметьте соответствующие опции карточка объекта , слайд-шоу и приблизить .
  • По щелчку на картинку может открываться окно просмотра картинок или осуществляться приближение к объекту, или открываться Карточка объекта . Для этого отметьте соответствующие опции - слайд-шоу , приблизить или карточка объекта .

Данные

Разрешить выгрузку данных - разрешите выгрузку данных с геометрией или без геометрии , например, чтобы у пользователей была возможность при работе с картой создавать отчеты по выбранному слою Атрибутивной таблицы . Если вы хотите ограничиться определенными слоями, укажите их номера в .

Легенда

Количество объектов в слое будет отображаться в Легенде согласно настройкам, описанным в разделе Картографический сервис , см. п. 7.3.2 , в пункте Легенда , если отмечена опция Разрешить подсчет объектов . Чтобы количество объектов отображалось для определенных слоев, укажите их номера в . Отметьте опцию Разрешить подсчет для символик , тогда подсчет объектов будет производиться по каждой символике. Если в легенде отображается один слой, а редактирование этих же данных идет через другой слой или, например, изменения данных в одном слое влечет изменение данных в другом, тогда укажите опцию Пересчитывать количество объектов во всех слоях при изменении данных и количество объектов будет пересчитываться при любом изменении данных в этом сервисе.

Построение маршрута

Использовать для построения маршрута - CoGIS SOE будет использоваться для расчета и построения маршрута. Если сам SOE настроен на использование геометрической сети, то CoGIS SOE для картографического сервиса может быть использован для построения маршрутов на небольшой сети.
Задайте Имя сети и Типы расчета .

Картографический сервис WMS

Web Map Service (WMS) - сервис, предоставляющий доступ к пространственным данным, хранящимся в БГД, по стандартному протоколу через интернет.
В картографическое приложение можно в качестве дополнения добавить сторонний картографический сервис WMS.
Для этого нажмите на кнопку Картографический сервис WMS и для установления подключения введите его адрес в поле url, пример ниже, см. Рисунок 175 .
В данном случае ГИС-сервер представляет этот сторонний WMS сервис как картографический сервис WMS по стандартному протоколу. Для управления настройками картографического сервиса WMS предназначены вкладки WMS , Данные , Карта , Легенда.
Рисунок 175 - Пример ввода URL-адреса картографического сервиса WMS
По умолчанию все слои картографического сервиса WMS добавятся на карту. Вы можете выбрать слои и групповые слои картографического сервиса, которые будут добавлены на карту, для этого укажите их номера. Обратите внимание, что при добавлении внешних сторонних WMS-сервисов доступен просмотр заранее известной территории, согласно содержащим в WMS-сервисе геоданным.

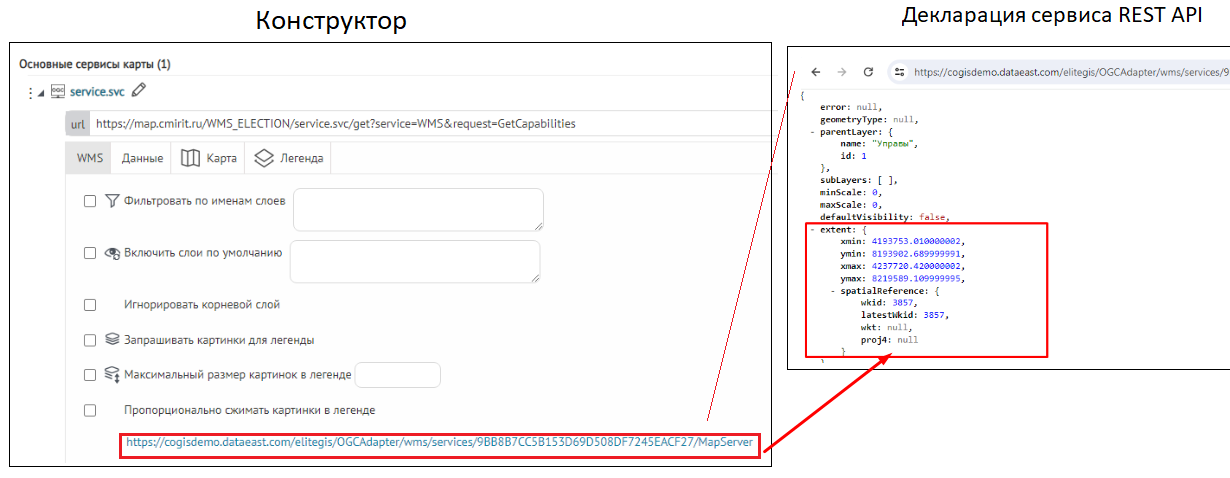

Во вкладке WMS при нажатии на кнопку Сформировать ссылку будет доступен url для перехода в декларацию сервиса REST API.
Если в WMS-сервисе для слоя назначен экстент, тогда на интерактивной карте при нажатии на кнопку Перейти к экстенту слоя будет произведен переход к экстенту слоя, пример ниже, см. Рисунок 176 .
Данные слоев картографического сервиса WMS могут быть отображены в 3D режиме, для этого отметьте опцию Использовать в 3D во вкладке Карта . Если требуется отобразить в трехмерном режиме только определенные слои, укажите их номера. В 3D режиме данные картографического сервиса WMS будут растягиваться («стелиться») по рельефу.

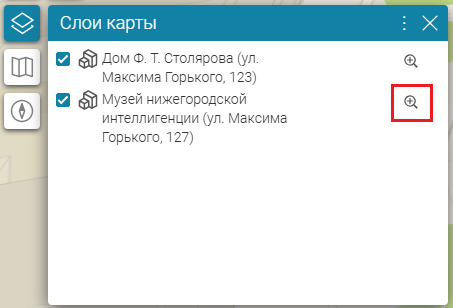

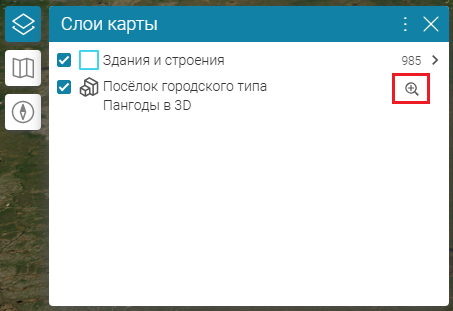

Рисунок 176 - Пример перехода к экстенту слоя с помощью инструмента Перейти к экстенту слоя для картографического сервиса WMS

TMS сервис

TMS сервис. Общие положения

TMS сервис - Tile Map Service - тайловый картографический сервис, т. е. упорядоченный набор предварительно «нарезанных» по сетке квадратных изображений (тайлов) исходной карты фиксированного размера на каждый отображаемый масштаб (см. Рисунок 177 ).
Рисунок 177 - Базовая карта как тайловый картографический сервис
Весь экстент исходной карты делится на тайлы нужного размера, начиная от угловой точки (например, от левого верхнего угла). Каждому тайлу присваивается индекс по порядку по оси X и по оси Y для каждого уровня масштаба. Уровни масштаба также индексируются (чаще, от 0 до 19, но встречаются градации и до 22), где 0 - это самый мелкий масштаб, включающий в себя 1 тайл на весь мир, 22 - максимально крупный.
Тайлы - растровые изображения формата jpg или png. Размер тайла зависит от разрешения исходного изображения базовой карты. Стандартный размер тайла в пикселях - 256 при разрешении исходного изображения в 96 точек на дюйм (dpi). Для изображения с более высоким разрешением размер тайла может быть больше - 512 или 1024.
Для того, чтобы отрисовать карту по видимому экстенту, сервис запрашивает нужные тайлы, обращаясь к серверу по определенному шаблону URL и передавая следующие параметры:
  • URL сервера, где хранятся тайлы (с указанием протокола);
  • порядковые индексы тайла - {x} по оси X и {y} по оси Y;
  • уровень масштаба тайла - индекс {z}.
Часто бывает, что тайлы хранятся на нескольких серверах, поэтому сервису можно задавать и доменные имена дополнительных серверов - параметр {s}.
Тайловый сервис может содержать тайлы на основе данных дистанционного зондирования Земли (ДЗЗ), отснятых в разное время на один и тот же масштаб. В таком случае URL до тайлов будет содержать указание даты (или дополнительно и времени). Для динамического запроса на нужный момент времени тайлов таких тайловых сервисов в шаблоне URL можно использовать макросы в фигурных скобках (см. Таблица 4 ).
Таблица 4 - Макросы для формирования шаблона URL до тайловых сервисов на основе ДЗЗ
Макрос с возможным форматом
Описание
{TimeSliderYear}
{TimeSliderYear:YY}
{TimeSliderYear:YYYY}
Год
При использовании макроса без указания формата - год будет указан в формате YYYY. Например, 2025.
{TimeSliderMonth}
{TimeSliderMonth:M}
{TimeSliderMonth:MM}
Месяц
При использовании макроса без указания формата - месяц будет указан в формате MM. Например, 02 для февраля.
{TimeSliderDay}
{TimeSliderDay:D}
{TimeSliderDay:DD}
День
При использовании макроса без указания формата - день будет указан в формате DD. Например, 05.
{TimeSliderHour}
{TimeSliderHour:H}
{TimeSliderHour:HH}
Час (в 24-часовом формате)
При использовании макроса без указания формата - час будет указан в формате HH. Например, 09 или 18.
{TimeSliderMinute}
{TimeSliderMinute:M}
{TimeSliderMinute:MM}
Минуты
При использовании макроса без указания формата - минуты будут указаны в формате MM. Например, 03 или 45.
{TimeSliderSecond}
{TimeSliderSecond:S}
{TimeSliderSecond:SS}
Секунды
При использовании макроса без указания формата - секунды будут указаны в формате SS. Например, 07 или 38.
{TimeSliderTimestamp}
{TimeSliderTimestamp:S}
{TimeSliderTimestamp:MS}
Количество секунд (формат S) или миллисекунд (формат MS), прошедших с 00:00:00 UTC 1 января 1970 г
При использовании макроса без указания формата - будет указано количество миллисекунд. Например, 1698235200000 для даты 2023-10-25 12:00:00 (UTC).
Вид шаблона URL не стандартизован, специфичен для каждого конкретного тайлового сервиса. Например, для карт OpenStreetMap шаблон URL выглядит так:
https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png
Для тайлового сервиса MODIS Terra Easy-Sat шаблон URL с применением макросов будет выглядеть таким образом:
https://public.easy-sat.ru/modis_terra/{TimeSliderYear}-{TimeSliderMonth}-{TimeSliderDay}/{z}/{x}/{y}
Таким образом, задавая нужные параметры, вы можете добавить в картографическое приложение любой тайловый сервис. Но при использовании тайловых сервисов следует учитывать и соответственные ограничения:
  • Тайловый сервис может отображаться только в той координатной системе, в которой были подготовлены тайлы. Следовательно, для корректного отображения тайлового сервиса его координатная система должна совпадать с координатной системой интерактивной карты картографического приложения.
  • Тайловый сервис может отображаться только при фиксированных масштабах, а значит, его масштабный ряд должен совпадать с масштабным рядом картографического приложения.
  • Для корректного отображения тайлового сервиса на основе данных дистанционного зондирования Земли с использованием макросов времени в шаблоне URL в картографическом приложении должна быть дополнительно настроена временна́я шкала (см. п. 7.5.4 ).
Чтобы добавить тайловый сервис в картографическое приложение, во вкладке Сервисы нажмите на кнопку Добавить сервис и выберите TMS сервис (см. Рисунок 178 ).
Рисунок 178 - Добавление TMS сервиса
Сервису при добавлении присваивается имя по умолчанию, которое при необходимости можно изменить, нажав на кнопку . Как и другой сервис, TMS сервис можно отключить , удалить из картографического приложения и экспортировать настройки в файл XML .
Для установления подключения к серверу с тайлами введите нужный шаблон URL в соответствующее поле. Для управления настройками тайлового картографического сервиса предназначены вкладки Данные , Карта , Легенда (см. Рисунок 179 ).
Рисунок 179 - Настройки TMS сервиса

Вкладка Данные

Вкладка Данные содержит опцию, которая ограничивает отображение TMS сервиса на карте (см. Рисунок 180 ).
Опция Актуальность данных по времени определяет, для какого периода времени данные TMS сервиса актуальны. Выберите в выпадающем календаре (или впишите в текстовое поле в формате ДД.ММ.ГГГГ) дату начала и конца нужного периода времени. В случае использования временной шкалы слой сервиса будет отображаться на карте только для указанного периода времени.
Рисунок 180 - Вкладка Данные TMS сервиса

Вкладка Карта

Вкладка Карта содержит настройки, с помощью которых можно управлять отображением TMS сервиса на карте (см. Рисунок 181 ).
Рисунок 181 - Настройки вкладки Карта TMS сервиса
  • Использовать в карте - слой TMS сервиса будет добавлен на карту. Опция отмечена по умолчанию. Если опция отключена, то слой сервиса не добавится на карту.
  • Использовать в 2D - опция отмечена по умолчанию, тайлы сервиса отображаются в 2D режиме.
  • Использовать в 3D - опция отмечена по умолчанию, тайлы сервиса отображаются в 3D режиме.
    В 3D режиме тайлы сервиса будут растягиваться («стелиться») по 3D-рельефу (если добавлен сервис высот).
  • Показывать при открытии карты - слой TMS сервиса будет отображаться на карте при ее открытии. Опция отмечена по умолчанию. Если опция отключена, то видимость слоя при открытии карты будет отключена.
  • Прозрачность слоев при открытии карты - слой TMS сервиса при открытии карты будет отображаться с указанным уровнем прозрачности, если опция отмечена. Сдвиньте бегунок или впишите нужный уровень прозрачности в текстовое поле. Если опция отключена, слой будет отображаться на карте полностью непрозрачным. Однако, у пользователя остается возможность изменить прозрачность слоя на карте, используя бегунок прозрачности в меню слоя.
  • Размер сетки в пикселях - размер тайла. Наиболее распространенный размер - 256. Возможны также 512 и 1024.
  • Координатная система - координатная система тайлов. По умолчанию используется EPSG:3857 (WGS84 Web Mercator Auxiliary Sphere). Выберите из выпадающего списка координатную систему добавленного TMS сервиса.
  • Начальная точка - координаты X и Y точки начала отсчета тайлов в координатной системе тайлов. С координатной системой тайлов EPSG:3857 по умолчанию используются следующие координаты начальной точки:
    X = -20037508.342787;
    Y = 20037508.342787.
    Задайте координаты начальной точки, если выбранная координатная система тайлов отлична от EPSG:3857.
  • Субдомены - доменные имена дополнительных серверов хранения тайлов. Параметр заполняется в случае, если добавленный TMS сервис подразумевает использование дополнительных серверов для хранения тайлов и шаблон URL содержит параметр {s}. В текстовом поле через запятую указывается только меняющаяся часть доменного имени серверов с тайлами. Например, для карт OpenStreetMap параметр субдоменов {s} принимает значения: a, b, c.
    Также в качестве параметра {s} могут быть:
    0, 1, 2, 3;
    01, 02, 03, 04 и др.
  • Масштабы - масштабный ряд TMS сервиса. Нажимая , добавьте текстовые поля и впишите нужный масштабный ряд. При необходимости нажмите , чтобы удалить добавленный масштаб. По умолчанию используются следующие масштабы:
    1:591657527.591555
    1:295828763.795777
    1:147914381.897889
    1:73957190.9489444
    1:36978595.474472
    1:18489297.737236
    1:9244648.868618
    1:4622324.434309
    1:2311162.217155
    1:1155581.108577
    1:577790.554289
    1:288895.277144
    1:144447.638572
    1:72223.819286
    1:36111.909643
    1:18055.954822
    1:9027.977411
    1:4513.988705
    1:2256.994353
    1:1128.497176.
  • Копирайт - в нижней части карты добавится знак копирайта, если текстовое поле заполнено. Впишите в текстовое поле нужный текст, можно использовать HTML-код. При нажатии на карте на знак копирайта в открывшемся окне будет отображаться введенный текст.
Обратите внимание, что для корректного отображения на карте тайлового сервиса на основе данных дистанционного зондирования Земли с использованием макросов времени в шаблоне URL (см. п. 7.3.11.1 ) в картографическом приложении должна быть дополнительно настроена временна́я шкала (см. п. 7.5.4). Иначе такой тайловый сервис на карте отображаться не будет. Вместо значений макросов в URL до тайлового сервиса подставляются дата и время, выбранные на временно́й шкале. При этом, если тип временно́й шкалы - диапазон, то вместо значений макросов в URL до тайлового сервиса подставляются дата и время максимального значения диапазона, выбранного на временно́й шкале.

Вкладка Легенда

Вкладка Легенда содержит опции, регулирующие отображение слоя TMS сервиса в легенде карты (окно Слои карты ).
Рисунок 182 - Настройки вкладки Легенда TMS сервиса
  • Использовать в легенде - слой TMS сервиса будет отображаться в легенде карты (окно Слои карты ) с тем именем, которое задано для сервиса. Опция отмечена по умолчанию. Вы можете изменить имя слоя, вписав нужное в текстовое поле. Если опция отключена, слой в списке легенды отображаться не будет.
  • Группировать в слой - слой TMS сервиса будет добавлен в групповой слой с указанным именем. Если опция отмечена, введите имя группового слоя в текстовое поле. Таким образом в легенде можно группировать слои разных сервисов.
    Отметьте опцию Развернуть по умолчанию , если нужно, чтобы указанный групповой слой был развернут при открытии легенды (окна Слои карты ).
  • Управлять видимостью слоев отдельной кнопкой - если опция отмечена, будет создана отдельная кнопка-тумблер, нажатие на которую включает или отключает видимость слоя TMS на карте. Настройте внешний вид кнопки: задайте название, ширину, высоту кнопки, цвет фона и текста, при необходимости загрузите иконку (28*28).
    Отметьте опцию Показывать слой в легенде , если нужно, чтобы слой отображался и в легенде, и в виде кнопки на карте. Укажите, в каком случае показывать слой в легенде - Всегда или Только видимый .
    Добавьте созданную кнопку-тумблер на карту во вкладке Расположение инструментов на странице (см. 7.6 ) - выберите опцию Размещать кнопки по умолчанию . При выборе опции Полностью переопределить размещение кнопок или Частично переопределить и дополнить размещение кнопок , добавьте в желаемое место на карте кнопку с настроенным названием и иконкой из подгруппы Слои группы Управление картой .
  • Отображение при активации режима шторки - отмеченная опция определяет, как отображать слой TMS сервиса на карте при активации инструмента Шторка - Слева , Справа или С обеих сторон . Если опция не отмечена, слой будет отображаться слева.
    Возможность пользователя управлять отображением слоев в окне Слои карты при активации инструмента Шторка задается для всех сервисов карты в целом. Для этого отметьте опцию Разрешить пользователю менять настройки шторки во вкладке Инструменты и настройка карты (см. 7.5.5 ).
  • По умолчанию инструмент Шторка не отображается на карте. Добавьте кнопку инструмента во вкладке Расположение инструментов на странице (см. 7.6 ).
Обратите внимание, что тайловый сервис может отображаться только в той координатной системе, в которой были подготовлены тайлы. Базовая карта также представляет собой тайловый сервис. Следовательно, для корректного отображения тайлового сервиса поверх базовой карты их координатные системы должны совпадать. Если координатная система выбранной базовой карты картографического приложения не совпадает с координатной системой добавленного тайлового сервиса, то такой тайловый сервис будет отображен в Легенде серым цветом (как вне зоны видимости) с иконкой-предупреждением. При наведении на иконку-предупреждение отобразится сообщение Данный слой не может быть отображен при выбранной базовой карте . Если таких тайловых сервисов будет более одного, появится общее окно предупреждения Некоторые слои не могут быть отображены при выбранной базовой карте .

Картографический сервис KML/KMZ (3D)

Картографический сервис KML/KMZ предназначен для того, чтобы отображать трехмерные данные в формате KML/KMZ.
В качестве источника данных для сервиса могут быть как непосредственно данные в формате KML/KMZ, так и обычный картографический сервис, содержащий слои с трехмерными данными (в таком случае файл формата KML/KMZ будет сформирован «на лету»). Для отображения данных в формате KML/KMZ убедитесь, что в свойствах опубликованного картографического сервиса включен протокол KML (см. свойства картографического сервиса на ГИС-сервере > Возможности > Протоколы и соглашения - подробнее см. Руководство по публикации ГИС-сервисов ).
Заметьте, что трехмерные объекты в интерактивной карте будут отображаться только в режиме 3D. Убедитесь, что кнопка активации 3D режима (кнопка 3D карта ) в группе инструментов Управление картой добавлена на карту (см. п. 7.6 ) или 3D режим включен по умолчанию (параметр Переопределить режим по умолчанию ) во вкладке Инструменты и настройка карты (см. п. 7.5.1 ). Чтобы иметь возможность просмотреть трехмерные объекты сервиса ниже уровня Земли, убедитесь, что включена опция Разрешить просмотр под поверхностью земли в режиме 3d (см. п. 7.5.5 ).
Чтобы добавить сервис в картографическое приложение, во вкладке Сервисы нажмите на кнопку Добавить сервис и выберите Картографический сервис KML/KMZ (3D) (см. Рисунок 183 ).
Рисунок 183 - Добавление картографического сервиса KML/KMZ (3D)

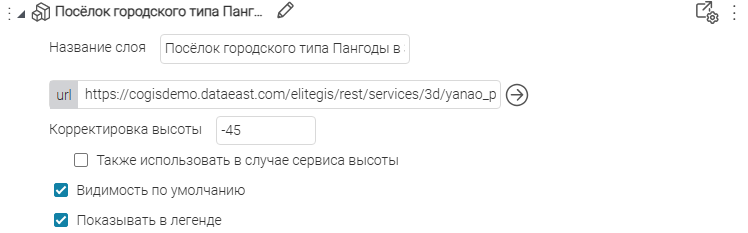

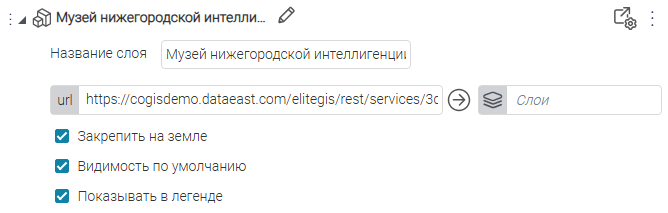

Задайте Название слоя , с которым данные картографического сервиса будут отображаться в легенде.
Укажите url сервиса, и если требуется, Слои , которые необходимо отобразить на интерактивной карте.
Опция Закрепить на земле позволяет поместить объекты на уровень Земли. Опция по умолчанию включена. Если Z-координата объектов содержит абсолютные высотные отметки, отключите эту опцию.
Опция Видимость по умолчанию включает видимость объектов на карте по умолчанию. Опция по умолчанию включена.
Опция Показывать в легенде позволяет отображать добавленный сервис в легенде. Опция по умолчанию включена.
Объекты сервиса можно идентифицировать в 2D и 3D режиме. Для этого отметьте опцию Идентификация по клику . При этом будет открываться Карточка объекта с шаблоном по умолчанию.
Пример настройки сервиса - см. Рисунок 184 . Отображение объекта в 3D на карте - см. Рисунок 185 .
Рисунок 184 - Настройки картографического сервиса KML/KMZ (3D)
Рисунок 185 - Отображение трехмерного объекта картографического сервиса KML/KMZ в трехмерном режиме на интерактивной карте
В интерактивной карте поворот, изменение угла наклона карты происходит путем удержания правой кнопки мыши и движения влево-вправо, вперед-назад. Для того, чтобы у пользователя карты была возможность вернуть ориентацию карты на север, добавьте на карту кнопку Поворот на север из раздела Управление картой (см. п. 7.6 ).
Также в окне Слои карты для сервиса доступна кнопка Перейти к экстенту слоя (см. Рисунок 186 ).
Рисунок 186 - Отображение сервиса в окне Слои интерактивной карты

Сервис с 3D тайлами

Сервис с 3D тайлами предназначен для отображения трехмерных моделей данных (3D mesh) в форматах:
  • Batched 3D Model (b3dm);
  • Instanced 3D Model (i3dm);
  • Point Cloud (pnts);
  • Composite (cmpt);
  • Binary GL Transmission Format (glb).
Публикация сервиса с 3D тайлами описана в Руководстве по публикации ГИС-сервисов .
Заметьте, что трехмерные объекты в интерактивной карте будут отображаться только в режиме 3D. Убедитесь, что кнопка активации 3D режима (кнопка 3D карта ) в группе инструментов Управление картой добавлена на карту (см. п. 7.6 ) или 3D режим включен по умолчанию (параметр Переопределить режим по умолчанию ) во вкладке Инструменты и настройка карты (см. п. 7.5.1 ). Чтобы иметь возможность просмотреть трехмерные объекты сервиса ниже уровня Земли, убедитесь, что включена опция Разрешить просмотр под поверхностью земли в режиме 3d (см. п. 7.5.5 ).
Чтобы добавить сервис в картографическое приложение, во вкладке Сервисы нажмите на кнопку Добавить сервис и выберите Сервис с 3D тайлами (см. Рисунок 187 ).
Рисунок 187 - Добавление сервиса с 3D тайлами
Задайте Название слоя , с которым данные сервиса будут отображаться в легенде.
Укажите url сервиса - url до источника (см. параметр Источник в Настройках сервиса с 3D тайлами на ГИС-сервере - см. Руководство по публикации ГИС-сервисов ). По умолчанию подразумевается url до файла tileset.json, лежащий в корне структуры сервиса.
Опция Корректировка высоты позволяет задать сдвиг объектов по высоте в метрах. Указанное число добавляется к каждой высотной отметке объекта сервиса. По умолчанию установлено 0, то есть считается, что сдвиг не требуется. Задайте положительное число, чтобы осуществить сдвиг по высоте вверх. Задайте отрицательное число, что сдвинуть объекты по высоте вниз.
Если объекты сервиса с 3D тайлами имеют высотные отметки относительно уровня Земли, то при добавлении трехмерной поверхности (сервиса высот) к карте отметьте опцию Также использовать в случае сервиса высоты . В таком случае к каждой высотной отметке объекта добавится и значение, заданное в параметре Корректировка высоты , и высотная отметка поверхности сервиса высот.
Если объекты сервиса имеют абсолютные высотные отметки, то при добавлении сервиса высот к карте оставьте опцию Также использовать в случае сервиса высоты отключенной, так как в таком случае для корректного отображения объектов сервиса с 3D тайлами на поверхности (с учетом заданной Корректировки высоты ) дополнительных настроек не требуется.
Опция Видимость по умолчанию включает видимость объектов на карте по умолчанию. Опция по умолчанию включена.
Опция Показывать в легенде позволяет отображать добавленный сервис в легенде. Опция по умолчанию включена.
Пример настройки сервиса - см. Рисунок 188 . Отображение объектов сервиса с 3D тайлами на интерактивной карте - см. Рисунок 189 .
Рисунок 188 - Настройки сервиса с 3D тайлами
Рисунок 189 - Отображение трехмерных объектов сервиса с 3D тайлами в трехмерном режиме на интерактивной карте
В интерактивной карте поворот, изменение угла наклона карты происходит путем удержания правой кнопки мыши и движения влево-вправо, вперед-назад. Для того, чтобы у пользователя карты была возможность вернуть ориентацию карты на север, добавьте на карту кнопку Поворот на север из раздела Управление картой (см. п. 7.6 ).
Также в окне Слои карты для сервиса доступна кнопка Перейти к экстенту слоя (см. Рисунок 190 ).
Рисунок 190 - Отображение сервиса в окне Слои интерактивной карты

Сервис высот (3D)

Сервис высот предназначен для отображения растровых данных, ячейки которых содержат высотные отметки (типа double). Публикация сервиса высот описана в Руководстве по публикации ГИС-сервисов .
Заметьте, что трехмерные поверхности в интерактивной карте будут отображаться только в режиме 3D. Убедитесь, что кнопка активации 3D режима (кнопка 3D карта ) в группе инструментов Управление картой добавлена на карту (см. п. 7.6 ) или 3D режим включен по умолчанию (параметр Переопределить режим по умолчанию ) во вкладке Инструменты и настройка карты (см. п. 7.5.1 ).
Чтобы добавить сервис в картографическое приложение, во вкладке Сервисы нажмите на кнопку Добавить сервис и выберите Сервис высот (3D) (см. Рисунок 191 ).
Рисунок 191 - Добавление сервиса высот
Укажите url сервиса.
Задайте тип данных сервиса:
  • DEM (растровая регулярная решетка в формате LERC v1) - цифровая модель рельефа;
  • TIN (нерегулярная векторная решетка) - триангуляционная сеть.
Пример настройки сервиса - см. Рисунок 192 . Отображение трехмерной поверхности на интерактивной карте - см. Рисунок 193 .
Рисунок 192 - Настройки сервиса высот (3D)
Рисунок 193 - Отображение трехмерной поверхности сервиса высот в трехмерном режиме на интерактивной карте
При добавлении сервиса высот в карту и переключении карты в режим 3D прочие слои карты с двумерными объектами отображаются поверх сервиса высот, повторяя рельеф трехмерной поверхности. При этом сервис высот не отображается в Легенде карты.
В интерактивной карте поворот, изменение угла наклона карты происходит путем удержания правой кнопки мыши и движения влево-вправо, вперед-назад. Для того, чтобы у пользователя карты была возможность вернуть ориентацию карты на север, добавьте на карту кнопку Поворот на север из раздела Управление картой (см. п. 7.6 ).
