Стиль слоя

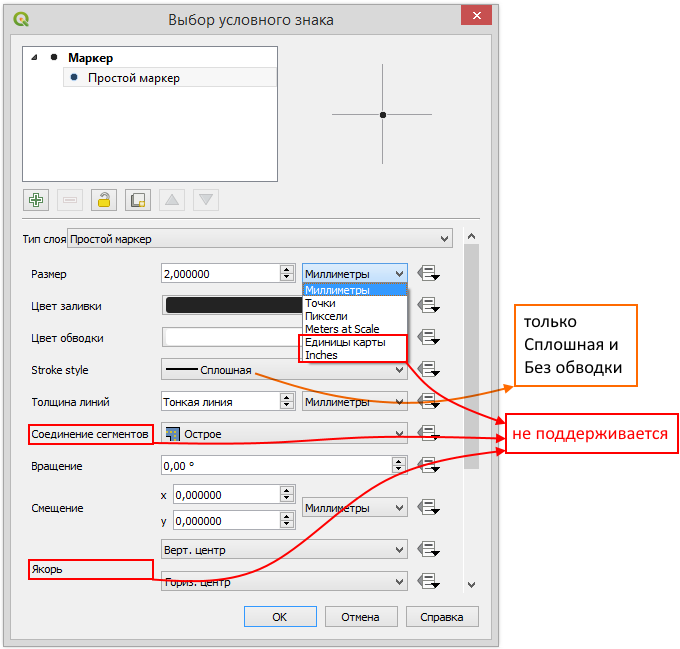

Для слоя можно выбрать условный знак, настроить для него цвет, размер и другие параметры (см. Рисунок 34 ). На рисунке указано, какие параметры отображения поддерживаются при публикации проекта в качестве картографического сервиса в CoGIS Server .

Размер символов как масштабозависимых единиц задается выбором единиц измерения Meters as scale . В размере указывается количество метров в реальности для масштаба 1:1000 ( reference scale в CoGIS Server ).

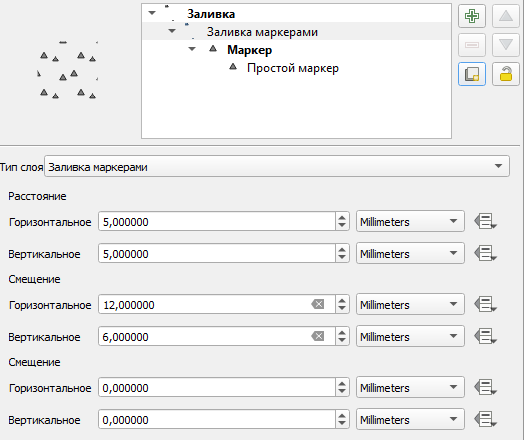

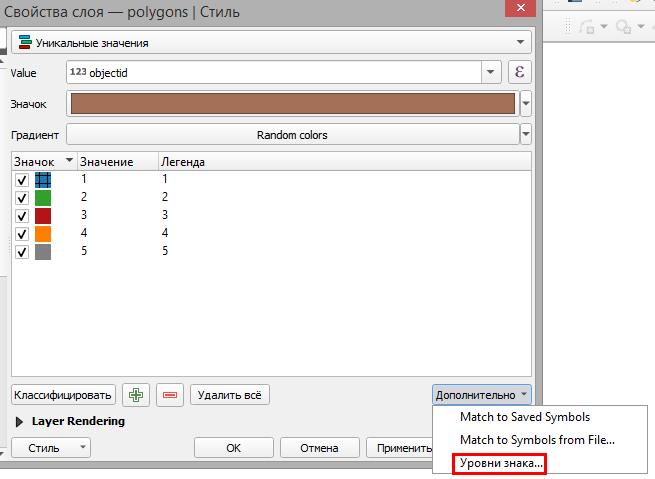

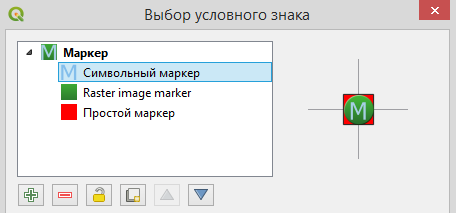

Для слоя поддерживается возможность собрать один символ из нескольких символов, задавая каждому свои свойства, см. Рисунок 35 .

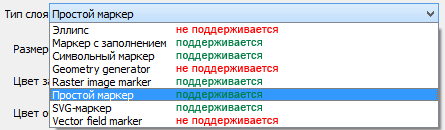

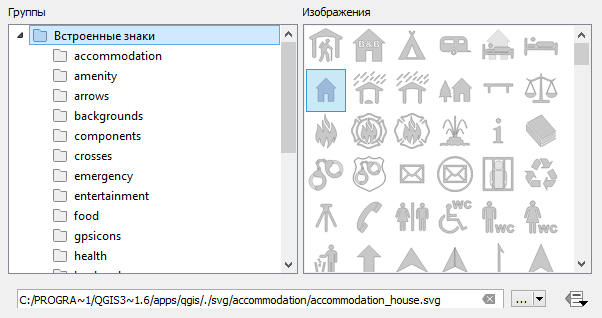

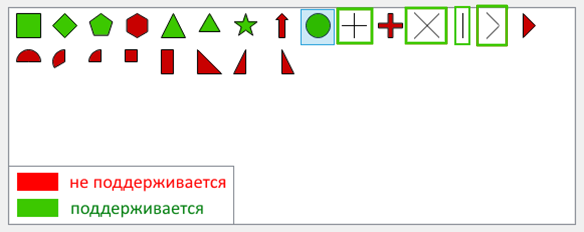

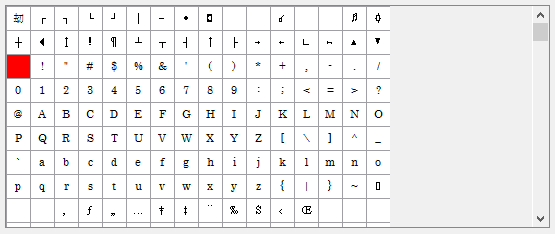

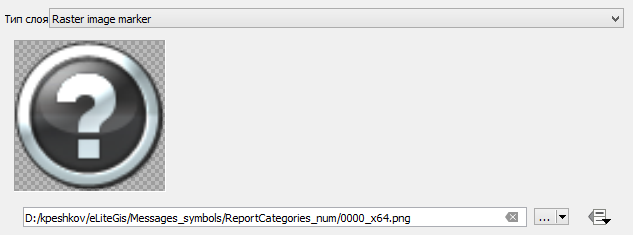

На рисунке ниже представлены типы символов, которые поддерживаются при публикации картографического проекта в виде сервиса в CoGIS Server , см. Рисунок 36 .

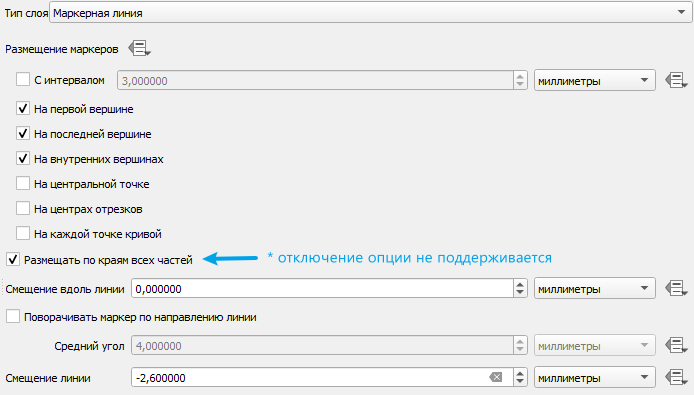

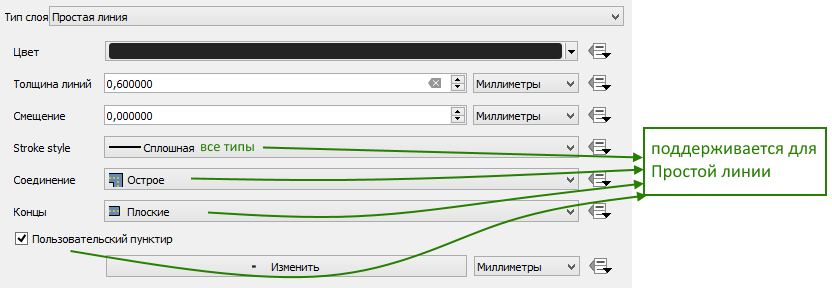

На рисунке ниже представлены типы символов для линий, которые поддерживаются при публикации картографического проекта в виде сервиса в CoGIS Server , см. Рисунок 41 .

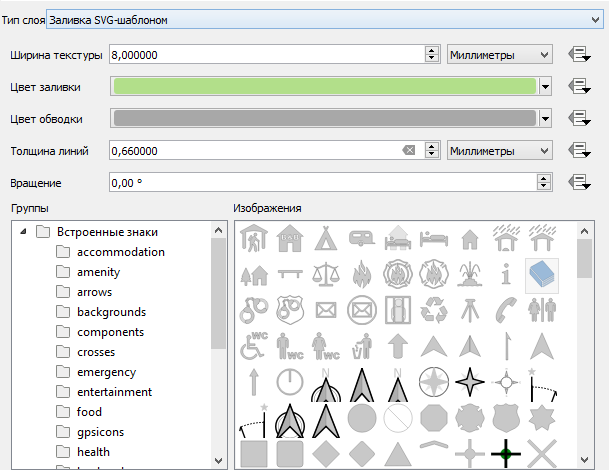

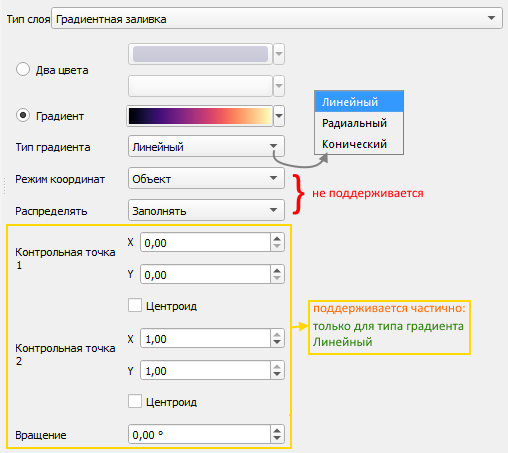

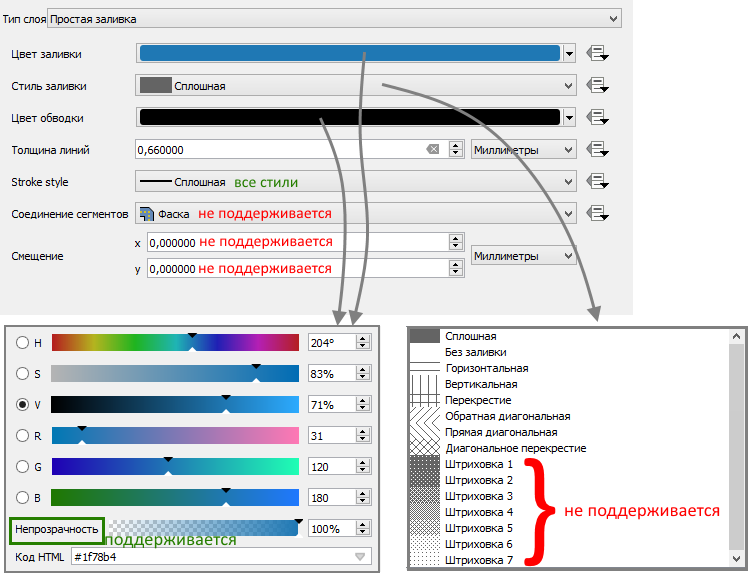

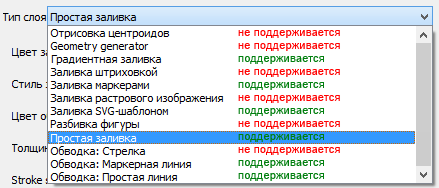

На рисунке ниже представлены типы заливки, которые поддерживаются при публикации картографического проекта в виде сервиса в CoGIS Server , см. Рисунок 44 .

На рисунке ниже представлены типы символов для изображений, которые поддерживаются при публикации картографического проекта в виде сервиса в CoGIS Server (см. Рисунок 49 ):

• Многоканальное цветное;
• Палитра / Уникальные значения;
• Одноканальное серое.

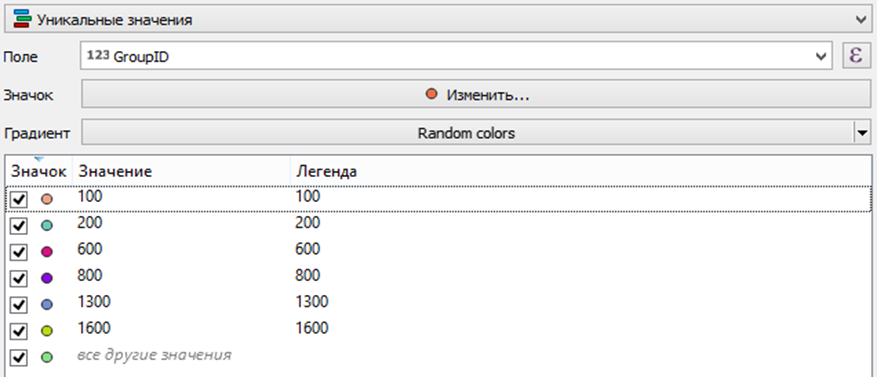

Для типа Уникальные значения поддерживается также цветовой ряд и настроенные подписи цветов.

Другие свойства символов изображений не поддерживаются.

CoGIS Server поддерживает заданные на уровне QGS-проекта параметры символики и подписывания объектов на основе значений определенных полей или SQL-выражений.

Возможность переопределения данных поддерживается для параметров: размер, угол разворота, см. Рисунок 50 .

CoGIS Server поддерживает SQL-выражения, заданные на уровне QGS-проекта (см. Рисунок 51 ) с помощью следующих функций: "sin", "cos", "tan", "atan", "abs", "asin", "acos", "log", "log10", "cailing", "floor", "round", "exp", "sqrt", "ltrim", "rtrim", "substr", "substring", "concat", "lower", "upper", "pow", "power", "andbits", "len", "length", "coalesce", "mod", "scale_exp", "scale_linear", "to_string", "tostring", "var", "min", "max", "now", "interval", "date_part".

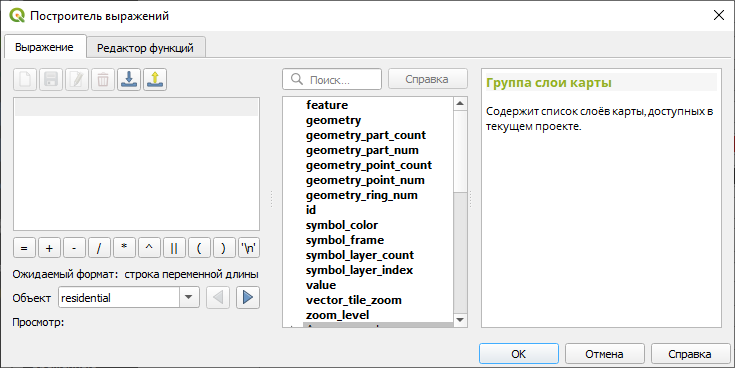

Для нумерации узлов объектов дополнительно можно использовать функции: geometry_part_count , geometry_part_num , geometry_point_count , geometry_point_num , geometry_point_order , geometry_ring_num (см. п. 6.21 ).

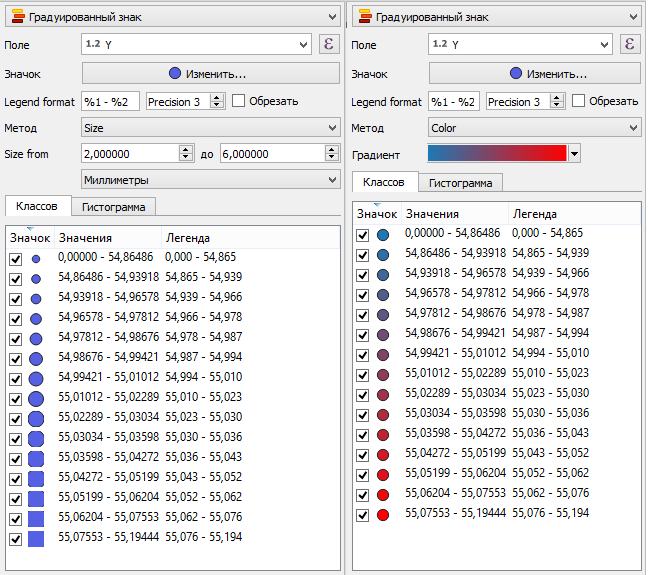

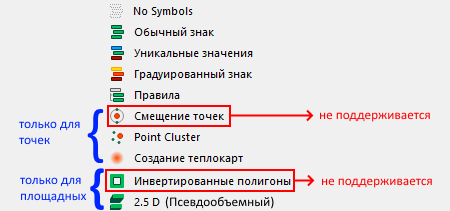

На рисунке ниже представлены основные установки символики, которые поддерживаются при публикации картографического проекта в виде сервиса в CoGIS Server , см. Рисунок 52 .

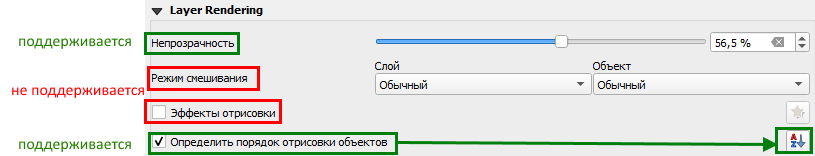

CoGIS Server поддерживает некоторые параметры отрисовки для всего слоя, заданные на уровне картографического проекта в QGIS, см. Рисунок 64 .

Непрозрачность - это свойство задается для всех слоёв символики (частей составного символа).

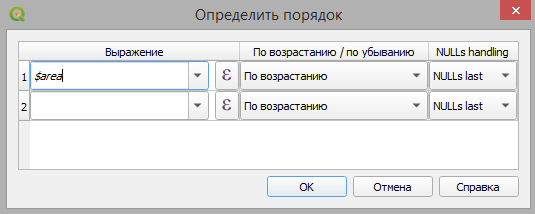

Порядок отрисовки объектов - позволяет задать сортировку объектов слоя по определенному полю или выражению, см. Рисунок 65 .

Сортировка объектов возможна для числового значения, текста, даты. Также поддерживаются переменные $area для полигонального слоя и $length для линейного, для того чтобы сортировать порядок отрисовки объектов слоя по площади/длине соответственно, см. Рисунок 66 .

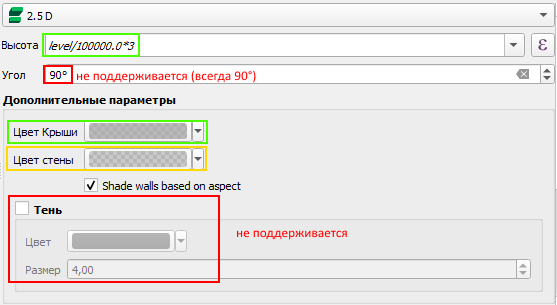

CoGIS Server поддерживает заданную на уровне QGS-проекта символику слоя в виде псевдообъема. Это возможность отображать псевдо 3D-фигуры на основании площадных объектов с заданной высотой. Основное применение - отображение 3D-зданий на основе их высоты (этажности), см. Рисунок 67 .

Высота определяется в единицах карты, поддерживаются простые формулы. Если целое число делить на целое, то по стандарту это всегда будет 0, поэтому рекомендуется делить на дробное число (100000.0 в примере). Цвет крыши поддерживается, из цвета стены берется только её прозрачность, а цвет у стен берется из цвета крыши.

Примечание: данная стандартная настройка QGIS является упрощенным аналогом настройки с применением переменных, описанной в п. 6.10 .
