Инструменты и настройка

Данная вкладка предназначена для задания настроек карты и переопределения инструментов, расположение которых задано по умолчанию. Некоторые инструменты и настройки могут быть скрыты в зависимости от прав доступа и настроек интерфейса.

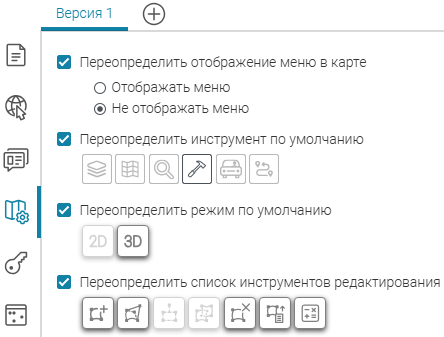

Отображение меню каталога карт в картографическом приложении опционально. По умолчанию меню каталога карт не отображается в картографических приложениях. Чтобы переопределить отображение меню каталога карт в конкретной карте, необходимо отметить опцию Переопределить отображение меню в карте . Чтобы переопределить отображение меню во всех картах по умолчанию, необходимо переопределить данную опцию в Корневой папке (см. Рисунок 308 ).

По умолчанию, если добавлены соответственные сервисы, на карте располагаются: кнопки вызова окон Базовая карта , Слои карты ( Легенда ) , Результаты поиска , Инструмент геообработки , Построение зон транспортной доступности и Поиск маршрута . Чтобы при открытии карты сразу было открыто одно из окон, отметьте опцию Переопределить инструмент по умолчанию и нажмите на соответствующую кнопку.

По умолчанию интерактивная карта открывается в режиме 2D . Отметьте опцию Переопределить режим по умолчанию , чтобы назначить для выбранного картографического приложения режим по умолчанию, и нажмите на соответствующую кнопку: или .

При добавлении всей панели инструментов Редактирование на карту по умолчанию добавляются все доступные инструменты редактирования (см. п. 7.6 ). Отметьте опцию Переопределить список инструментов редактирования , чтобы настроить отображение списка инструментов в панели Редактирование на карте. Отключите неиспользуемые инструменты, нажимая на их иконки.

Вы можете также переопределить настройки карты, заданные по умолчанию. Для этого сначала отметьте опцию Переопределить настройки , затем нужные опции (см. Таблица 6 ).

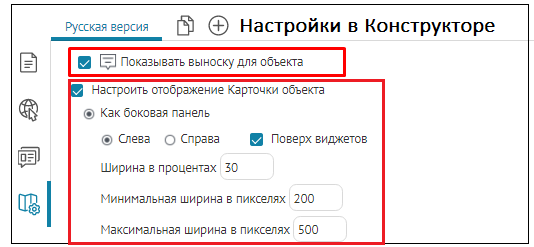

Настроить отображение Карточки объекта - опция описана в п. 7.4.1 .

Вы можете переопределить начальный и полный экстенты карты на экстенты, рассчитанные по данным картографического сервиса. Расчет экстента занимает некоторое время, поэтому нужно задать экстент, который будет определен как экстент карты, до тех пор, пока расчет не завершится. Для этого сначала нужно добавить кнопку Избранное на карту. Нажмите на кнопку Расположение кнопок на карте , выделенную ниже, см. Рисунок 315 , чтобы перейти во вкладку Размещение инструментов на карте .

Отметьте опцию Частично переопределить и дополнить размещение кнопок , выберите, где будет располагаться кнопка, нажмите на кнопку и в выпадающем списке выберите вариант Избранное . Чтобы изменить местоположение кнопки, сначала удалите кнопку с прежнего места, затем определите новое. Чтобы удалить кнопку с прежнего места, нажмите на кнопку и в выпадающем списке, выделенном ниже, см. Рисунок 316 , нажмите на крестик.

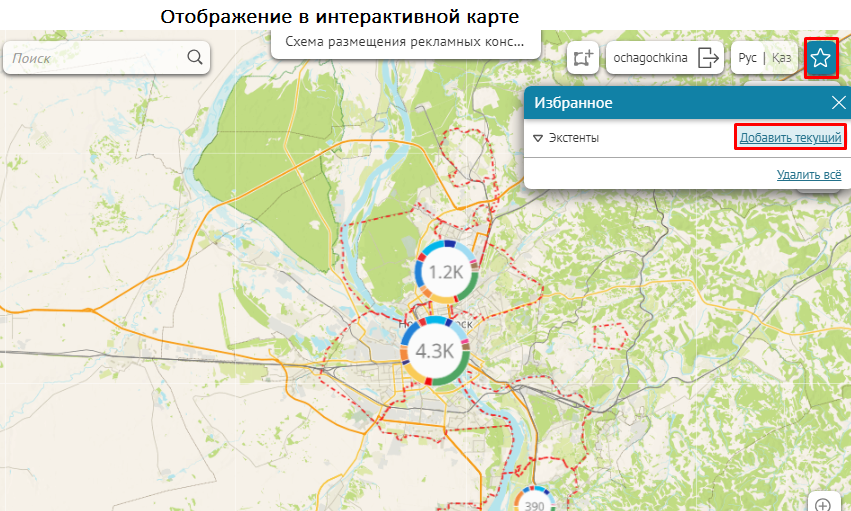

Сохраните настройки и перейдите на карту. Нажмите на кнопку Избранное , выделенную ниже, см. Рисунок 317 . В открывшемся окне Избранное в разделе Экстенты нажмите на кнопку Добавить текущий .

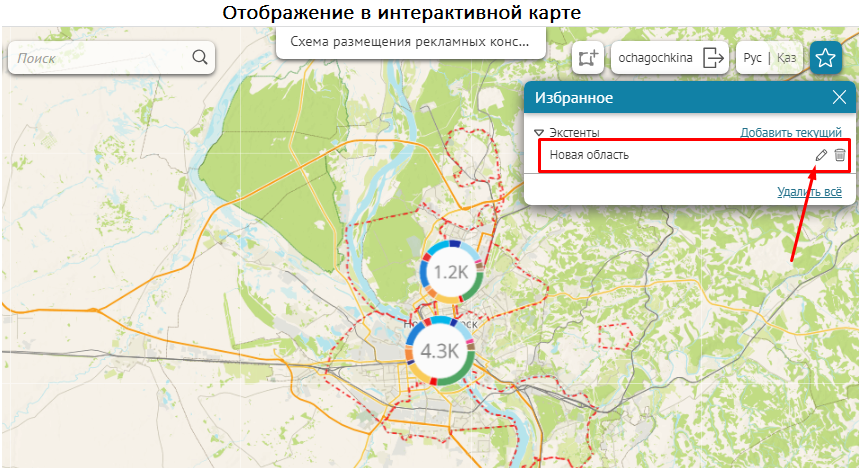

Добавится кнопка Новая область , наведите на нее курсор, и заданный экстент выделится на карте, например см. Рисунок 318 .

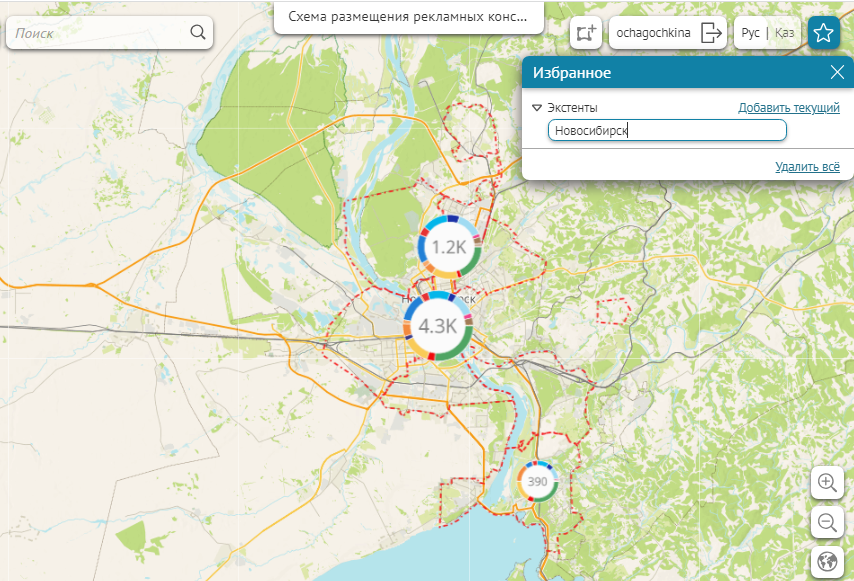

Нажмите на кнопку  и введите название экстента, например см. Рисунок 319 , нажмите Enter .

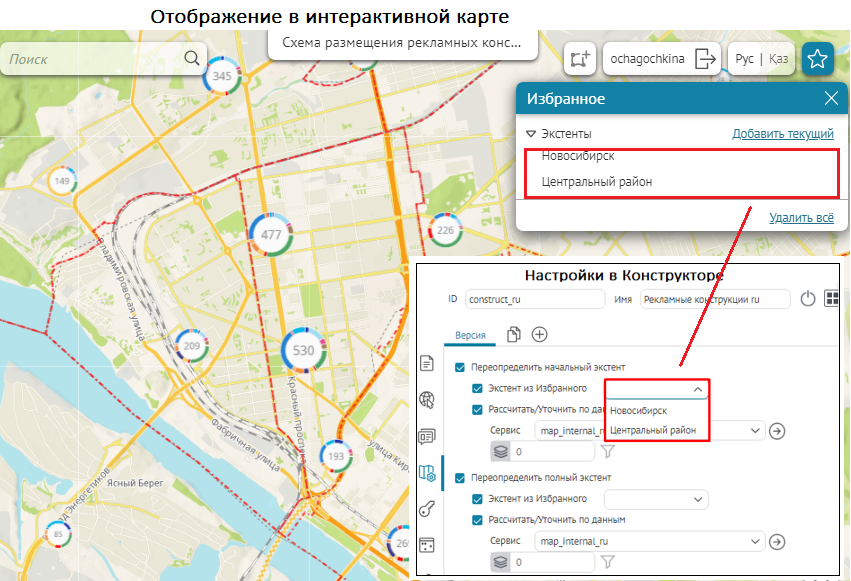

Перейдите в Конструктор . Отметьте опцию Переопределить начальный экстент или Переопределить полный экстент . Отметьте опцию Экстент из Избранного и в выпадающем списке выберите экстент. Список формируется из экстентов, сохраненных в Избранное . Например, как показано ниже, см. Рисунок 320 .

Заданный экстент будет определен как экстент карты до тех пор, пока расчет не завершится.

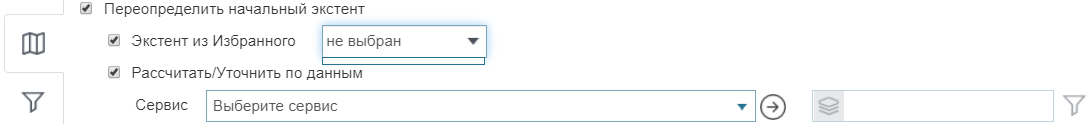

Задайте настройки расчета. Для этого отметьте опцию Рассчитать/Уточнить по данным , вид которой представлен ниже, см. Рисунок 321 . Выберите картографический сервис из выпадающего списка Сервис . Список содержит все картографические сервисы, добавленные на карту в текущей версии. Для карты можно задать несколько версий ее настроек, подробнее см. раздел Версии элемента , п. 2.4 . Для переопределения экстента по конкретным слоям картографического сервиса укажите номер слоя или группового слоя в поле . Для переопределения экстента по конкретным объектам слоя картографического сервиса задайте условие на значения атрибутивного поля, для этого нажмите на кнопку SQL и во всплывающем поле введите SQL-запрос.

Процесс расчета экстента будет приостановлен в случае, если пользователь начал перемещение по карте.

Когда вы выбрали экстент из списка, сформированного из экстентов, сохраненных в Избранное , и задали настройки расчета экстента по данным картографического сервиса, выбранного в списке Сервис , экстентом карты будет определен экстент картографического сервиса, заданный при публикации.

По умолчанию в атрибутивной таблице открывается нулевой слой картографического сервиса. Чтобы переопределить слой для открытия по умолчанию в атрибутивной таблице, отметьте опцию Задать слой по умолчанию для атрибутивной таблицы , укажите сервис и номер слоя (см. Рисунок 322 ).

Чтобы отображалась панель временной шкалы, отметьте опцию Окно с временной шкалой и задайте следующие настройки:

1. Условия отображения панели временной шкалы - отметьте опцию всегда или по вызову. Если выбрали по вызову, во вкладке Расположение кнопок на карте отметьте Переопределить размещение кнопок полностью или Частично переопределить и дополнить размещение кнопок , выберите месторасположение кнопки и добавьте   .
2. Тип бегунка временной шкалы в поле Тип слайдера .
3. Описание панели временной шкалы в поле Заголовок .
4. Минимальное, максимальное значение, значение по умолчанию и сдвиг - при необходимости задайте соответствующие настройки: Фиксированное значение, Текущий день и время, Текущий день, Начало текущего месяца, Начало текущего квартала, Начало текущего года.
5. Шаг.

Для удобства, чтобы диапазон на панели временной шкалы отображался при нажатии на кнопку, отметьте опцию Отображать ссылку ‘за сегодня’ (то есть период времени, начиная с 00:00 текущего дня), Отображать ссылку за ‘24 часа’ или Отображать ссылку ‘за последние N дней’ и введите число. При необходимости включите опцию Отправлять время в UTC , если необходимо отправлять время в часовом поясе UTC, а не в локальном часовом поясе, также применимо к общему сдвигу для карты.

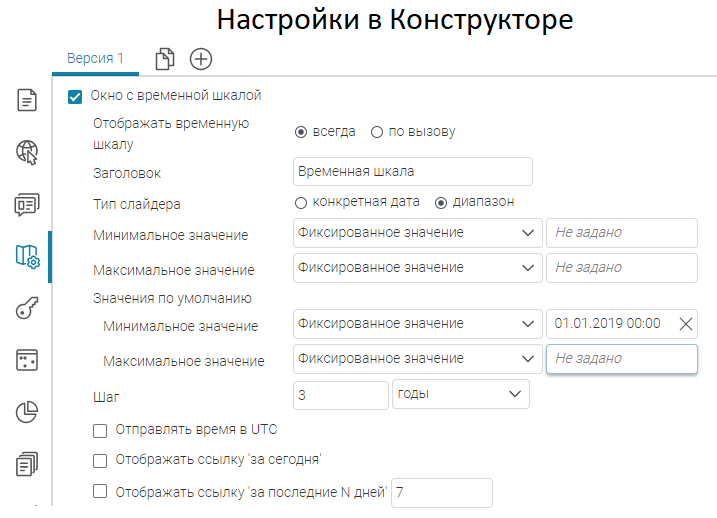

Пример настройки панели временной шкалы представлен ниже, см. Рисунок 323 .

Обратите внимание, если отмечена опция Актуальность данных по времени , описанная в разделе Данные , слои сервиса будут включаться и отключаться в указанное время.

Для возможности отображения трехмерных объектов сервисов ниже уровня Земли (например, данных бурения) отметьте опцию Разрешить просмотр под поверхностью земли в режиме 3d (см. Рисунок 324 ).

Укажите в процентах уровень видимости данных сквозь поверхность Земли (параметр Видимость подземных данных для надземной камеры ), где 100% - объекты полностью видимы, 0% - объекты не видимы. По умолчанию объекты отображаются с 50% уровнем видимости. Опция регулирует как видимость подземных объектов при просмотре с позиции над поверхностью Земли, так и видимость наземных и надземных объектов при просмотре с позиции под поверхностью Земли.

Движение «камеры» происходит путем удерживания правой кнопки мыши.

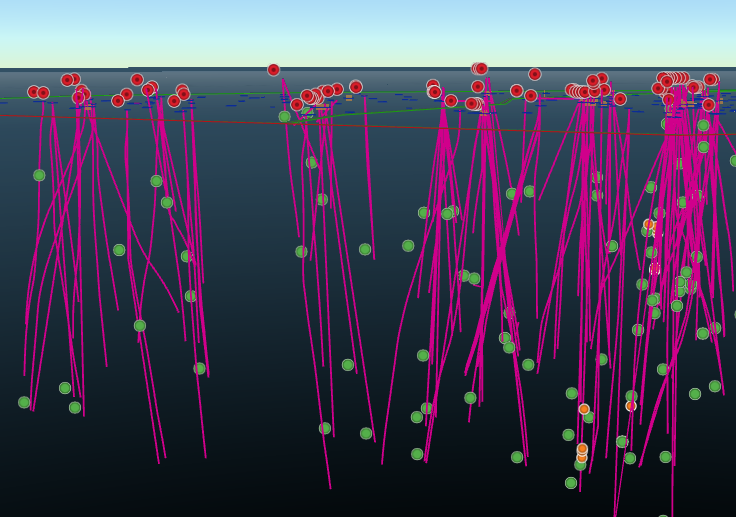

Пример отображения трехмерных данных бурения ниже уровня Земли с уровнем видимости 100% - см. Рисунок 325 .

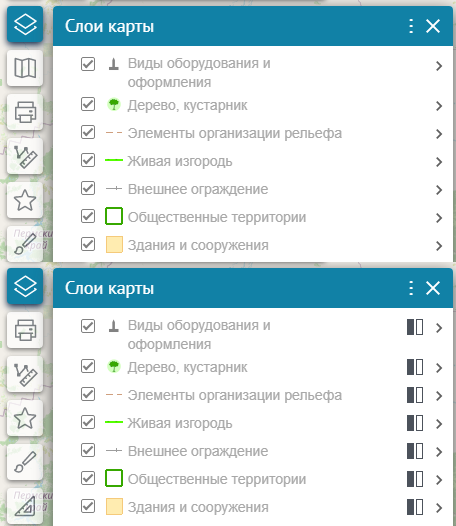

В режиме шторки возможно два варианта: когда пользователь меняет настройку отображения слоев справа и слева, или когда расположение слоев задано настройками на вкладке Сервисы/Легенда , без возможности управления пользователем.

Пример настроек приведен ниже, см. Рисунок 326 – Виды режима шторки .

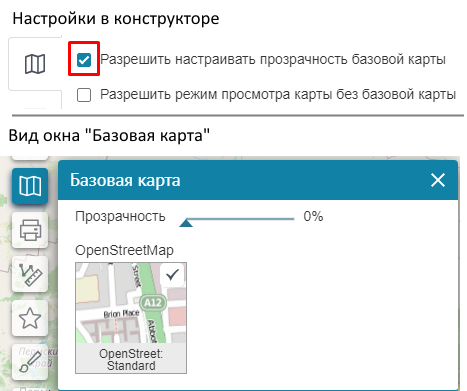

Чтобы при работе с картой у пользователей была возможность изменять прозрачность базовой карты, отметьте опцию Разрешить настраивать прозрачность базовой карты , выделенную ниже, см. Рисунок 327 .

Используйте бегунок Прозрачность для настройки нужного значения или введите его вручную в поле, расположенное справа от бегунка. Например, на рисунке выше базовая карта полупрозрачная. Если бегунок установлен на значение 100%, базовая карта не будет видна.

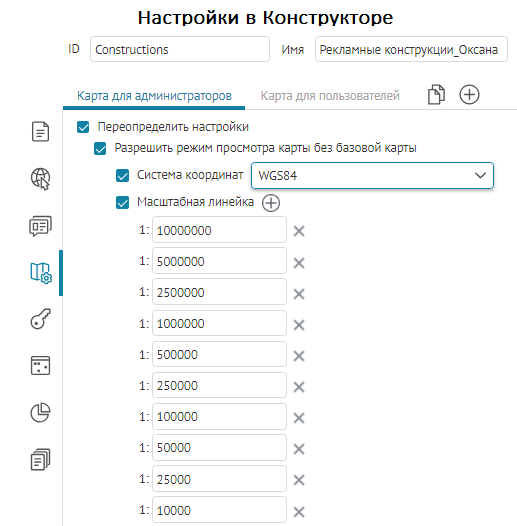

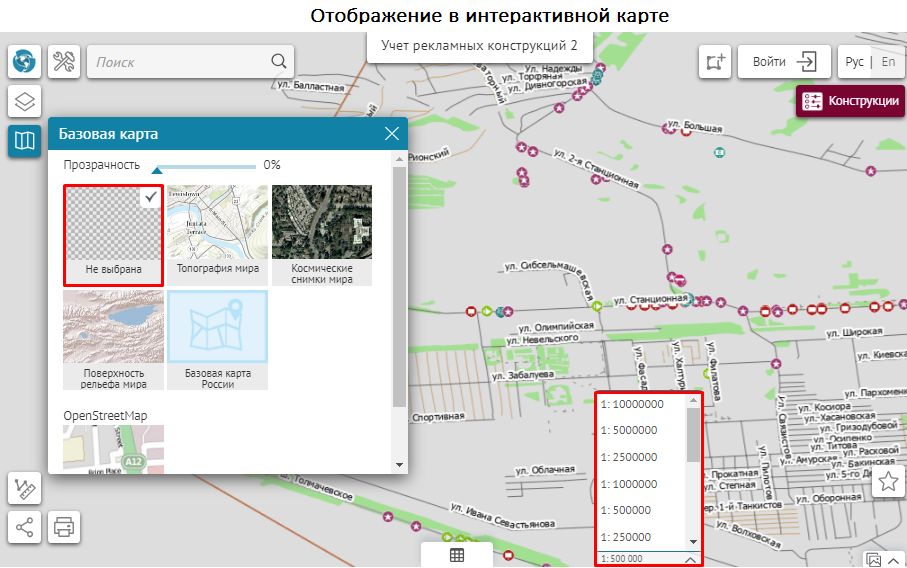

Карту можно просматривать и работать с ней, не добавляя базовую карту. Например, если необходимо просмотреть созданные объекты без базовой карты. Для этого отметьте опцию Разрешить режим просмотра карты без базовой карты , выделенную ниже, см. Рисунок 328 . Для привязки, если необходимо, выберите систему координат из выпадающего списка. Задайте масштабную линейку.

Во вкладке Инструменты и настройки карты опция Системы координат, используемые в карте по умолчанию отключена, при этом используется система координат для интерактивной карты из базовой карты.

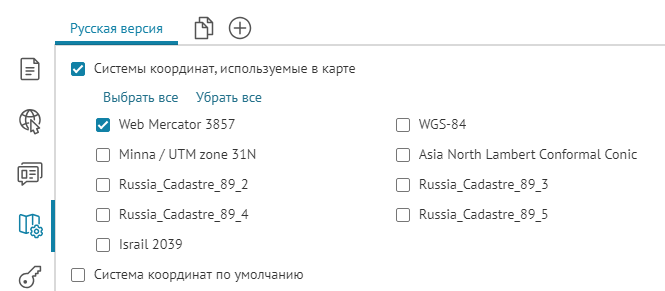

Если необходимо ограничить список систем координат для конкретной интерактивной карты, включите опцию Системы координат, используемые в карте и выберите из списка необходимую систему координат, см. Рисунок 329 . Чтобы настроить собственный список систем координат, перейдите в Глобальные настройки во вкладку Координатные системы , подробнее в документе Руководство администратора по установке и настройке CoGIS см. п. 2.4.14.2. Привязка к системе координат.

Включите опцию Система координат, используемые в карте, выберите необходимую систему координат из списка. Данная настройка используется:

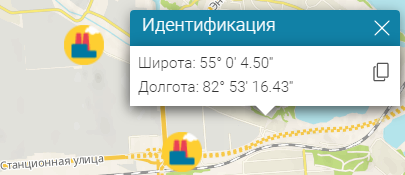

• в Карточке объекта - блок Координаты ;
• в настройках при Измерениях координат/длины/площади ;
• в инструменте Переход по координатам ;
• в инструменте Загрузка/Выгрузка данных .

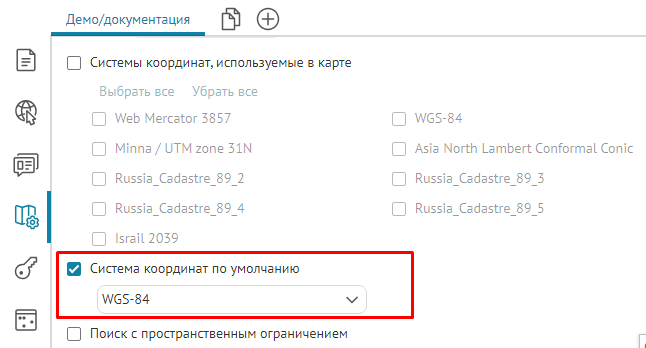

Система координат по умолчанию наследуется из системы координат базовой карты, её можно переопределить, пример ниже, см. Рисунок 330 .

Для этого включите опцию Система координат по умолчанию и выберите необходимую систему координат. Данная настройка используется:

• в Карточке объекта - блок Координаты ;
• в настройках при Измерениях координат/длины/площади ;
• в инструменте Переход по координатам ;
• в инструменте Загрузка/Выгрузка данных .

Чтобы определить, как будет производиться поиск - без ограничения по экстенту или только в экстенте карты, отметьте опцию Поиск с пространственным ограничением . При необходимости экстент поиска может быть расширен, а масштаб ограничен.

Если необходимо настроить поиск в экстенте определенного города, укажите сервис и слой, содержащий границы города, на основе которого будет рассчитан экстент для поиска. Если в экстент попадет несколько городов, поиск будет производиться по экстенту объединенной геометрии городов.

Чтобы определить экстент поиска не по геометрии города, а атрибутивно, настройте Атрибутивное сопоставление полей для поиска . Укажите сервис и слой для поиска с атрибутивным сопоставлением названия города, укажите поле города в слое городов и поле города в слое данных, по которым будет производиться поиск.

При отсутствии в экстенте необходимого объекта автоматический поиск расширяет зону поиска по всей карте.

Предоставьте пользователям возможность точно и быстро находить интересующий объект, настроив фильтрацию результатов поиска согласно определенным правилам. На карте фильтрация результатов поиска вызывается нажатием на кнопку, расположенную в окне результатов поиска Поиск . Пример ниже, см. Рисунок 331 , где представлены три кнопки: Детские сады , Школы и Детские библиотеки . Последовательное нажатие на каждую из кнопок приведет к тому, что результаты поиска будут отфильтрованы согласно заданным правилам. Нажатая кнопка выделяется жирным шрифтом .

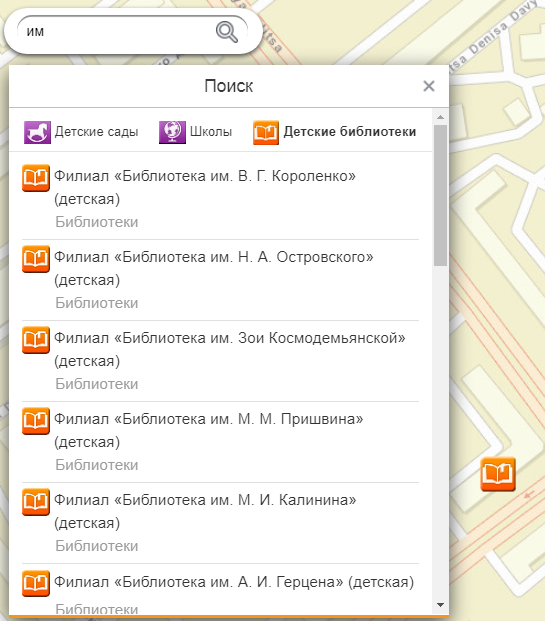

По умолчанию окно результатов поиска всплывает в момент ввода поискового запроса. Чтобы окно результатов поиска сразу отображалось на карте, в текущей вкладке отметьте опцию Переопределить инструмент по умолчанию , выделенную ниже, см. Рисунок 332 , и нажмите на кнопку Поиск .

На кнопку можно нажать перед вводом поискового запроса или после того, как будут отображены все результаты поиска объекта. Фильтрация выполняется согласно заданным вами правилам. Правил может быть несколько.

Для задания правил фильтрации результатов поиска и оформления кнопки ее вызова необходимо:

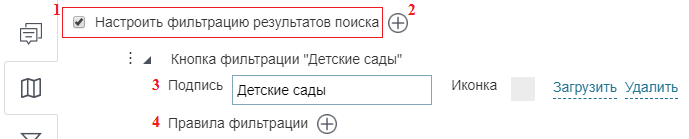

1. Отметить опцию Настроить фильтрацию результатов поиска , выделенную ниже, см. Рисунок 333 .
2. Нажать на кнопку Добавить .
3. Оформить кнопку фильтрации - ввести текст и загрузить картинку.
4. Задать одно или несколько правил фильтрации.

Откройте поля для задания правила фильтрации, для этого нажмите на кнопку Добавить .

Задайте сами правила:

5. Выберите картографический сервис из выпадающего списка Сервис . Список содержит все картографические сервисы, добавленные на карту в текущей ее версии.

Примечание: Для карты можно задать несколько версий ее настроек, см. раздел Версии элемента, п. 2.4 .

6. Укажите номера слоев картографического сервиса. Для этого в поле введите номера слоев, групповых слоев, соблюдая правила - номера слоев, групповых слоев вводятся через запятую, диапазон слоев указывается через дефис, исключение слоев - через восклицательный знак.
7. Задайте условия на значения атрибутивных полей. Для этого нажмите на кнопку SQL и во всплывающем поле введите SQL-запрос к геоданным заданного слоя выбранного картографического сервиса.

Примечание: Введенный SQL-запрос должен быть согласован с определяющими запросами к геоданным, заданными во вкладке управления настройками картографического сервиса Данные, с правилами поиска, заданными во вкладке управления настройками картографического сервиса Поиск, а также с пользовательскими фильтрами, если отмечена опция Искать только в видимых слоях с учетом всех фильтров, расположенная на текущей вкладке.

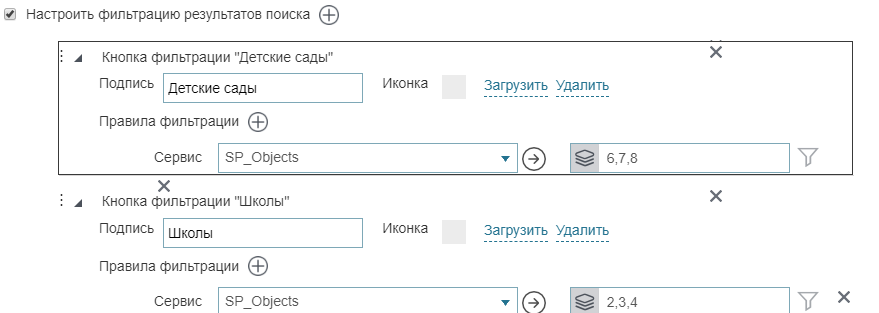

Ниже, см. Рисунок 334 , представлено, каким образом задано правило фильтрации , кнопка вызова которой приведена выше, см. Рисунок 331 . Здесь задано условие на значение атрибутивного поля с именем FullName в виде SQL-запроса, а именно, чтобы его значения содержали последовательность символов вида <(детская)>.

В SQL-запросе вы можете использовать макрос {SearchText} , применение которого гарантирует точное совпадение результата поиска с поисковым запросом. Например, <GroupsCount='{SearchText}'> .

Чтобы добавить правило фильтрации, нажмите справа от Правила фильтрации на кнопку Добавить . Чтобы удалить - на кнопку Удалить . Обратите внимание, кнопки вызова фильтрации располагаются в окне результатов поиска в том же порядке, в каком они задаются в текущей вкладке Конструктора . Чтобы изменить порядок расположения кнопок вызова фильтрации в окне результатов поиска, нужно изменить расположение блока настроек фильтрации в текущей вкладке Конструктора . Для этого захватите с помощью левой кнопки мыши иконку , расположенную слева от Кнопка фильтрации , блок настроек фильтрации выделится рамкой, как представлено ниже, см. Рисунок 335 . Поменяйте расположение блока настроек фильтрации.

Чтобы на карте отображался список заранее заданных экстентов и созданных объектов, отметьте опцию Переопределить избранные экстенты и объекты , выделенную ниже, см. Рисунок 336 . Нажмите на кнопку  и выберите в выпадающем списке экстент, объект. Список формируется из экстентов и объектов, сохраненных в виде избранного.

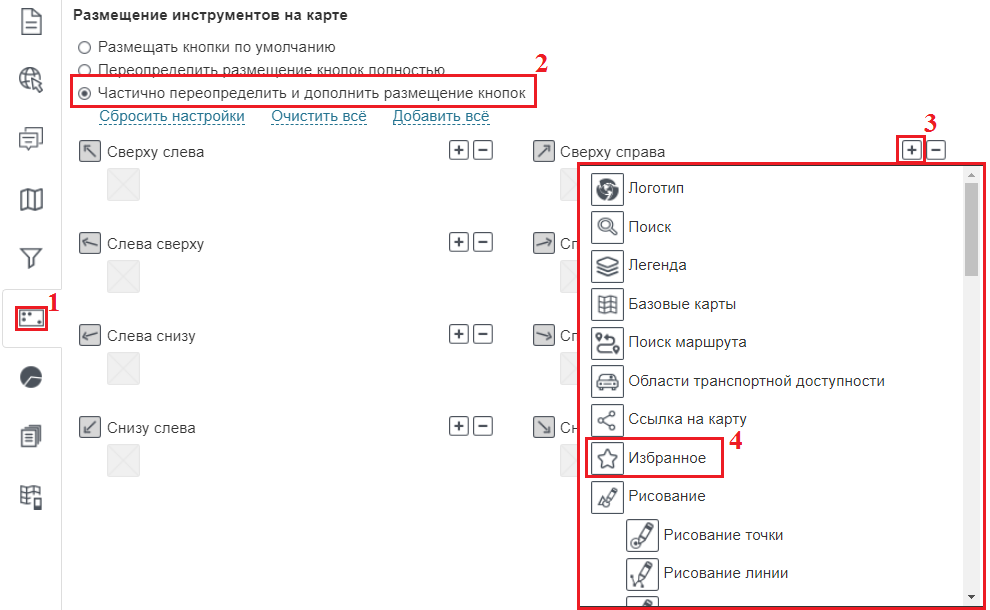

На карте экстенты сохраняются в Избранное нажатием на кнопку Избранное . Добавьте кнопку Избранное на карту. Для этого нажмите на кнопку Расположение кнопок на карте , выделенную ниже, см. Рисунок 337 , и вы перейдете во вкладку Размещение инструментов на карте .

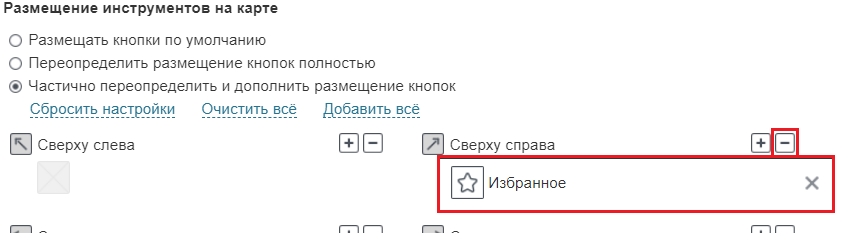

Отметьте опцию Частично переопределить и дополнить размещение кнопок , выберите, где будет располагаться кнопка, нажмите на кнопку и в выпадающем списке нажмите на строчку с иконкой Избранное . Чтобы изменить месторасположение кнопки, сначала удалите кнопку с уже назначенного места, затем определите новое. Чтобы удалить кнопку с назначенного места, нажмите на кнопку и в выпадающем списке, выделенном ниже, см. Рисунок 338 , нажмите на крестик.

Объекты сохраняются в Избранное нажатием на кнопку Избранное в Карточке объекта . В Карточке объекта по умолчанию не отображается кнопка Избранное , чтобы она отображалась, перейдите во вкладку Шаблоны Карточки объекта , создайте шаблон и во вкладке Сервисы в Картографический сервис во вкладке Карточка объекта отметьте опцию Использовать шаблон для Карточки объекта и выберите в выпадающем списке шаблон.

По умолчанию в окне Избранное отображаются все сохраненные экстенты и объекты. Любой пользователь может изменить название экстента, объекта или удалить их. При наведении курсора на экстент или объект всплывает панель с кнопками, как показано ниже, см. Рисунок 339 .

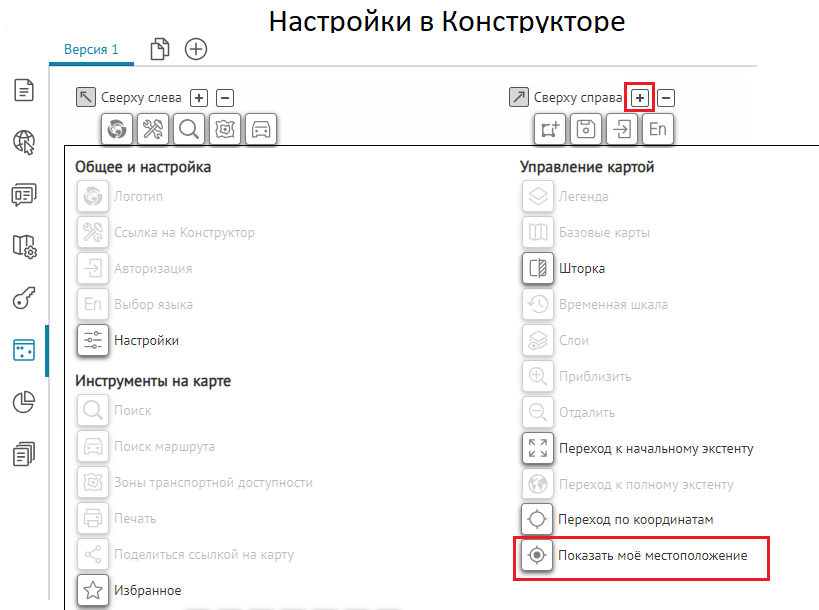

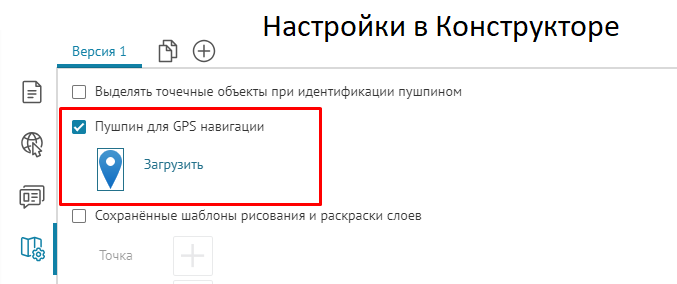

Включите опцию Пушпин для GPS-навигации , используйте предопределенный или загрузите собственный пушпин для использования GPS-навигации на интерактивной карте, для этого во вкладке Расположение инструментов на странице добавьте инструмент Показать мое местоположение , пример ниже, см. Рисунок 340 . Тогда на интерактивной карте при активации инструмента Показать мое местоположение будет показано местоположение при помощи заданной метки, карта будет приближена к этой точке, а вокруг точки отобразится прозрачный серый круг. Если пользователь изменит свое местоположение, GPS-позиция будет перемещена соответственно.

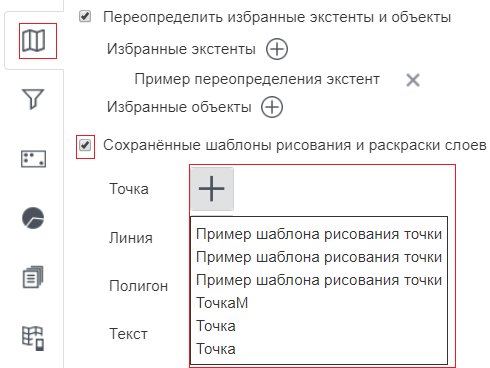

Графику, нарисованную на карте, можно сохранить в виде шаблона, чтобы использовать его во время работы с другими картами. Для этого сначала добавьте инструменты рисования на карту. Нажмите на кнопку Расположение кнопок на карте , выделенную ниже, см. Рисунок 341 , и вы перейдете во вкладку Размещение инструментов на карте .

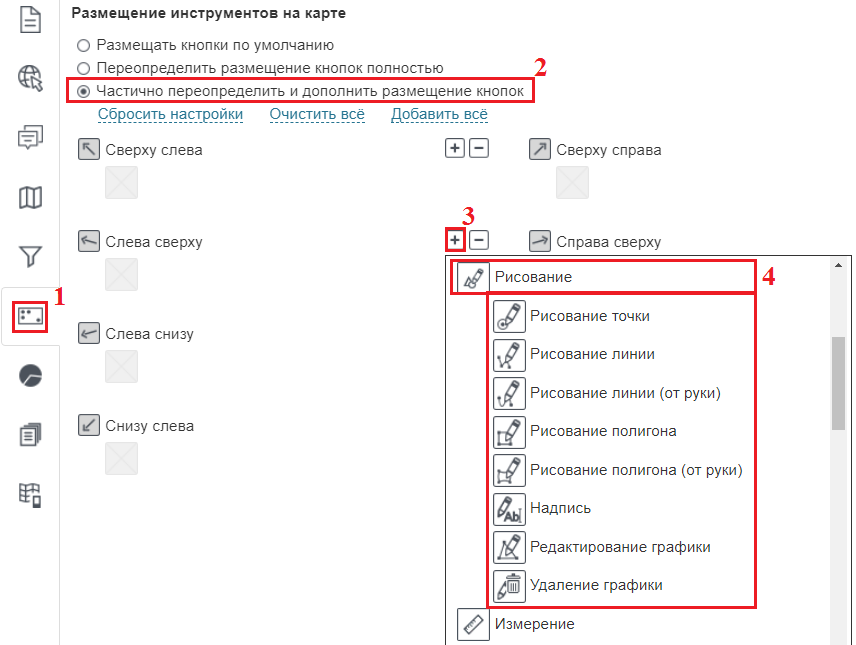

Отметьте опцию Частично переопределить и дополнить размещение кнопок , выберите, где будет располагаться кнопка, нажмите на кнопку Добавить . В выпадающем списке выберите вариант Рисование , тогда на карту будет добавлена иконка . Наведите курсор на иконку, откроется панель инструментов рисования графики, состоящая из кнопок вызова инструментов рисования, вид которой представлен ниже, см. Рисунок 342 .

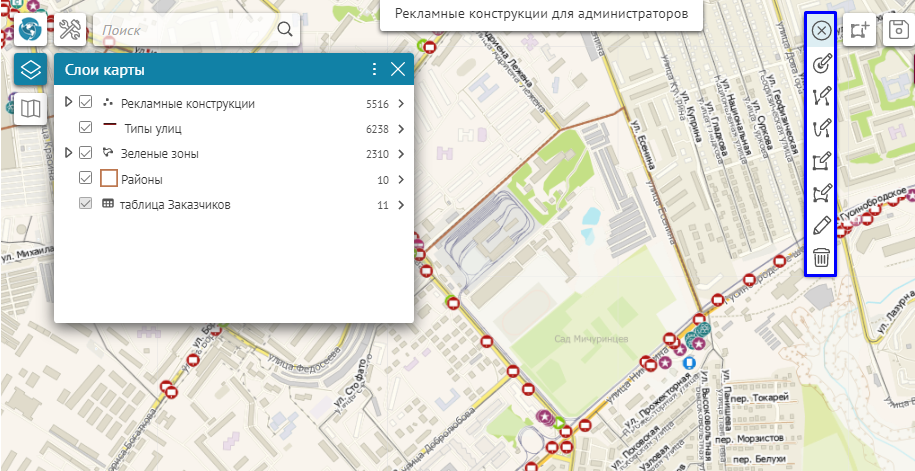

Вы можете не добавлять на карту панель инструментов, а добавить кнопку вызова конкретного инструмента. Для этого выберите в выпадающем списке кнопок, выделенном выше, см. Рисунок 341 , необходимый вариант.

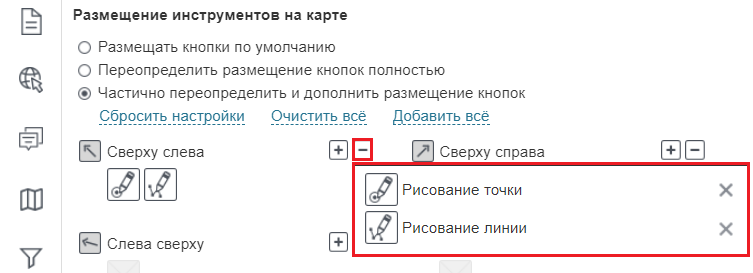

Чтобы изменить месторасположение кнопки, сначала удалите кнопку с уже назначенного места, затем определите новое. Чтобы удалить кнопку с назначенного места, нажмите на кнопку и в выпадающем списке, выделенном ниже, см. Рисунок 343 , нажмите на крестик.

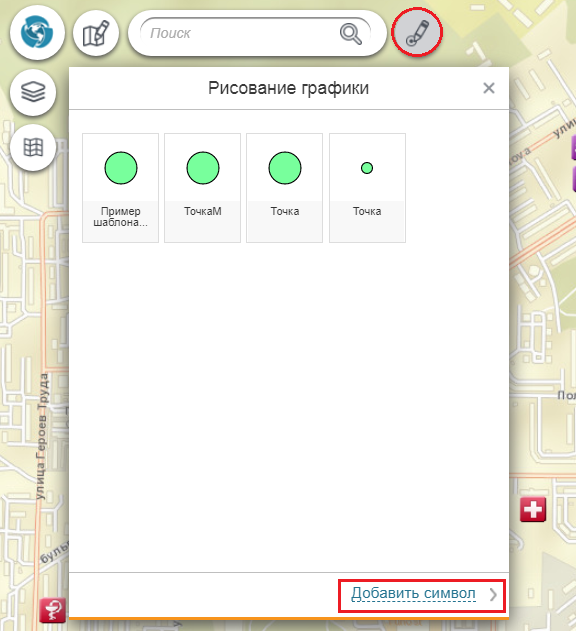

После размещения кнопки вызова инструмента на карте нажмите на нее, откроется окно Рисование графики , вид которого представлен ниже, см. Рисунок 344 . В приведенном примере на карту добавлена кнопка вызова инструмента Рисование точки .

В окне Рисование графики отображены пользовательские шаблоны. Чтобы создать свой шаблон, нажмите на кнопку Добавить символ и откроются настройки параметров символа, вид которых представлен ниже, см. Рисунок 345 .

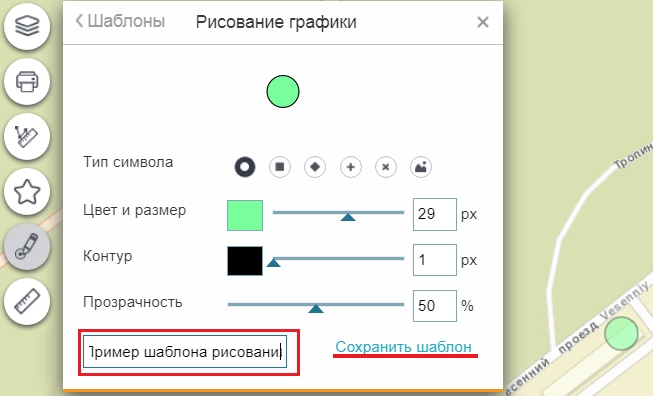

Выберите тип символа, цвет, размер, контур, задайте прозрачность, введите название шаблона и нажмите на кнопку Сохранить шаблон . Теперь на любой другой карте вы сможете использовать сохраненный шаблон. Для этого отметьте опцию Сохраненные шаблоны рисования и раскраски слоев , выделенную ниже, см. Рисунок 346 , нажмите напротив необходимого символа и выберите шаблон из выпадающего списка. После этого шаблон отобразится в окне Рисование графики .

Обратите внимание, что графика на карте не сохраняется. Графика сохраняется в печатной форме карты и содержится в серверной ссылке.
