Диаграммы

CoGIS Server поддерживает следующие типы диаграмм, настраиваемые в QGIS-проекте:
  • Круговая диаграмма (Pie Chart);
  • Гистограмма (Histogram);
  • Составные прямоугольники (Stacked Bars);
Рисунок 84 - Поддерживаемые типы диаграмм

Круговая диаграмма (Pie Chart)

  • Атрибуты: выбор необходимых полей для диаграммы и цвета для них. Также доступно задавать expression для пункта диаграммы, см. Рисунок 85 .

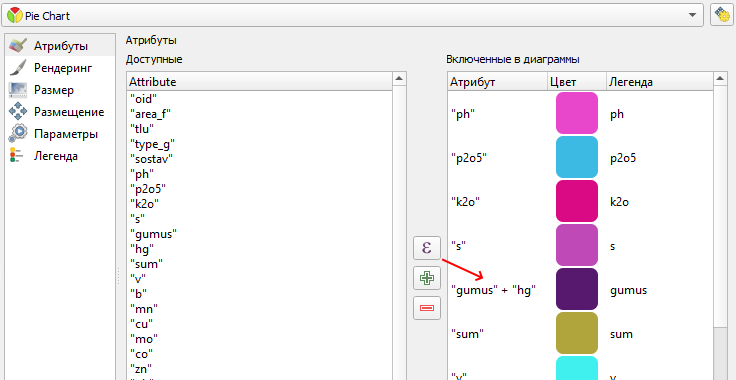

Рисунок 85 - Настройка атрибутов круговой диаграммы
  • Рендеринг: настройка прозрачности, цвета линии обводки pie (куска), ширины линии, начала отсчета диаграммы (Start Angle), направления (по/против часовой стрелки) и видимости диаграммы в пределах масштаба, см. Рисунок 86 .

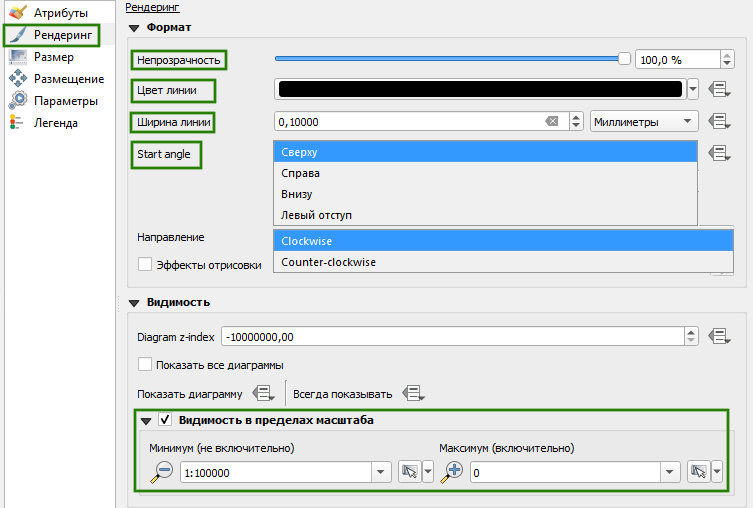

Рисунок 86 - Настройка рендеринга круговой диаграммы
  • Размер: настройка “Фиксированный размер” не поддерживается, вместо неё фиксированный размер можно указать в окне “Атрибут” масштабируемого размера. Также в окне “Атрибут” можно указать выражение, по которому будет рассчитан размер диаграммы, поддерживается переменная @map_scale - текущий масштаб карты, см. Рисунок 87 .

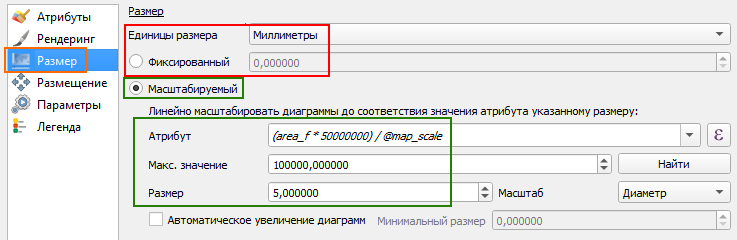

Рисунок 87 - Настройка размера круговой диаграммы
  • Размещение: настройка не поддерживается, диаграмма всегда строится по центроиду исходного объекта.
  • Параметры и Легенда не используются.

Гистограмма (Histogram)

  • Атрибуты: аналогично Круговой диаграмме (Pie Chart).
  • Рендеринг: настройка непрозрачности, ширины столбцов, расстояния между столбцами, цвета и ширины обводки, стиля, видимости и стиля осей, видимости диаграммы в пределах масштаба, см. Рисунок 88 .

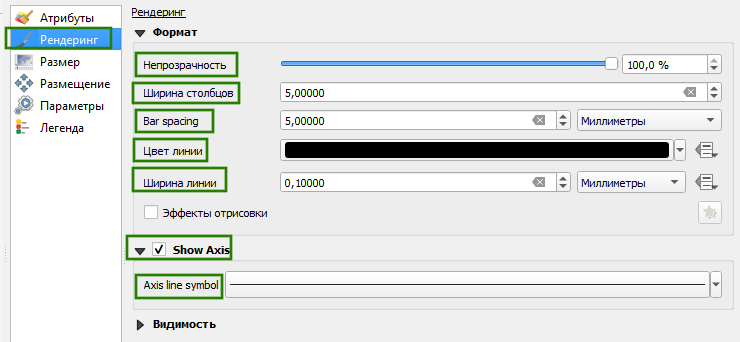

Рисунок 88 - Настройка рендеринга гистограммы
  • Размер: настройка высоты гистограммы. Доступен только Масштабируемый размер. Для гистограмм зависимость от масштаба карты недоступна. Поле “Атрибут” необходимо только для автоматического вычисления максимального значения.
  • См. Рисунок 89 .

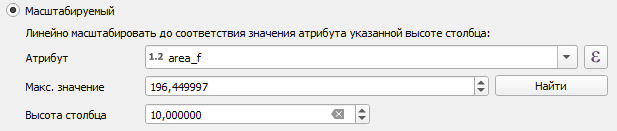

Рисунок 89 - Настройка размера гистограммы
  • Размещение: настройка не поддерживается, диаграмма всегда строится по центроиду исходного объекта.
  • Параметры и Легенда не используются.

Составные прямоугольники (Stacked Bars)

  • Атрибуты: аналогично Круговой диаграмме (Pie Chart).
  • Рендеринг: доступны только настройка непрозрачности, ширина столбцов, цвет и ширина обводки, видимость в пределах масштаба. Недоступны: расстояние между блоками (всегда вплотную), Отрисовка осей (всегда отрисовывается без осей).
  • См. Рисунок 90 .

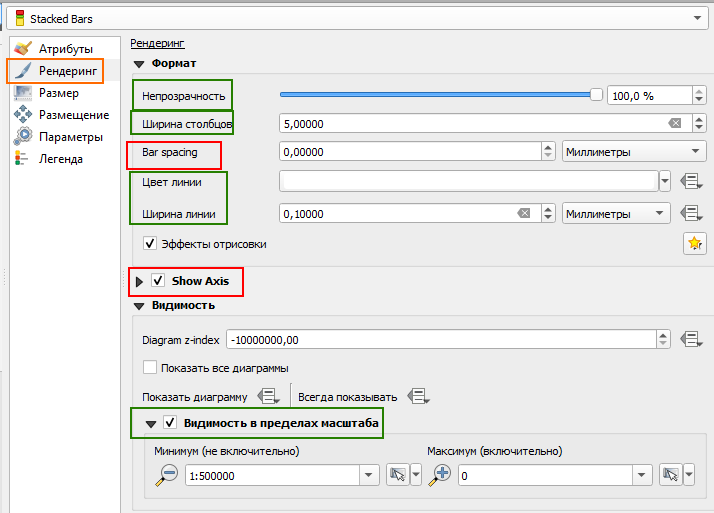

Рисунок 90 - Настройка рендеринга составных прямоугольников
  • Размер: настройка “Фиксированный размер” не поддерживается, вместо неё фиксированный размер можно указать в окне “Атрибут” масштабируемого размера. Также в окне “Атрибут” можно указать выражение, по которому будет рассчитан размер диаграммы, поддерживается переменная @map_scale - текущий масштаб карты. См. Рисунок 91 .
Рисунок 91 - Настройка размера составных прямоугольников
  • Размещение: настройка не поддерживается, диаграмма всегда строится по центроиду исходного объекта.
  • Параметры и Легенда не используются.
