Тепловые карты

Тепловые карты - это «температурные» карты территории, показывающие непрерывное распределение значений какого-либо признака (температура воздуха, атмосферное давление, высота над уровнем моря и т. П.), для построения которых используются различные алгоритмы интерполяции.

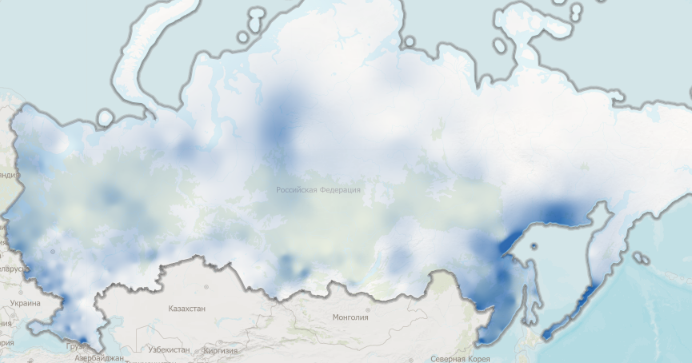

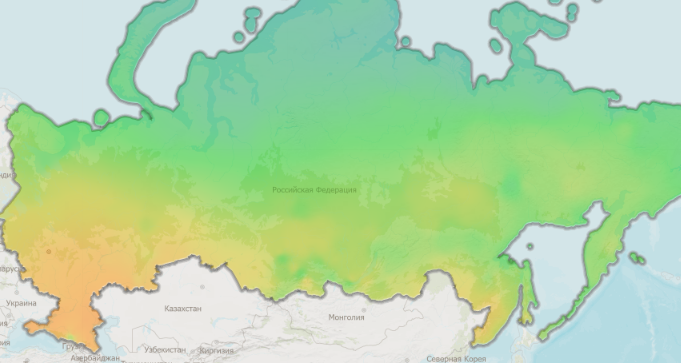

На рисунках ниже (см. Рисунок 152 и Рисунок 153 ) приведены тепловые карты по температуре воздуха и количеству осадков на территории РФ.

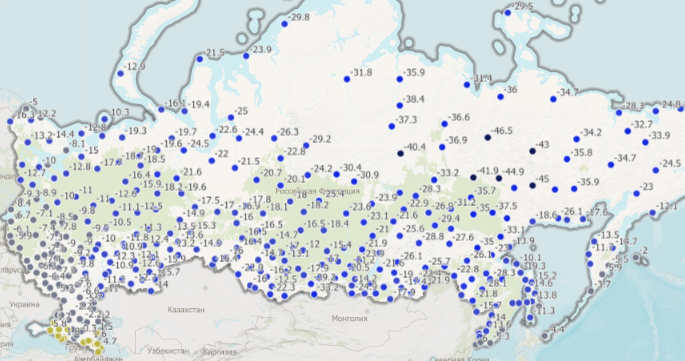

Тепловые карты были построены на основе показаний метеостанций (см. Рисунок 154 ) и интерполяции полученных значений на всю территорию.

Тепловая карта может быть отображена в виде шестигранников (см. Рисунок 155 – Тепловая карта в виде отображения шестигранников ).

На уровне выбранного слоя в QGS-проекте можно задать переменные, которые позволят отображать данные слоя в виде тепловой карты при публикации проекта в CoGIS Server :

• elitegis_heatmap_model - отвечает за включение режима интерполяции для слоя;
• elitegis_heatmap_min_value - отвечает за минимальное значение окна нормализации;
• elitegis_heatmap_max_value - отвечает за максимальное значение окна нормализации.

При этом дополнительной настройки сервиса на уровне CoGIS Server не потребуется.

Переменная elitegis_heatmap_model отвечает за настройку параметров для отображения тепловой карты через алгоритм интерполяции. Может принимать значения согласно таблице ниже, см. Таблица 14 .

Дополнительно настроить тепловую карту можно, задав значения для размера окна нормализации, см. Таблица 15 .

Данные параметры являются необязательными. В случае их отсутствия минимальное значение принимается равным нулю, а максимальное значение берется из значения параметра Макс. Значение в QGIS.

Пример заполненных значений переменных для окна нормализации и алгоритма интерполяции приведен на рисунке ниже, см. Рисунок 156 .

Примеры тепловых карт, опубликованных с помощью CoGIS Server и CoGIS на основе настроенного описанным выше способом картографического проекта, приведены на рисунках выше, см. Рисунок 152 , Рисунок 153 и Рисунок 155 .
