Подписи

Методы указания подписей

CoGIS Server поддерживает следующие методы указания подписей, заданные на уровне картографического проекта в QGIS:
  • Без подписей;
  • Обычные подписи - единый стиль подписей значениями из выбранного поля, см. Рисунок 68 ;
Рисунок 68 - Обычные подписи
  • Подписи на основе правил. Установка видимости подписи на основе SQL-фильтра и текста подписи на основе SQL-выражения, см. Рисунок 69 .

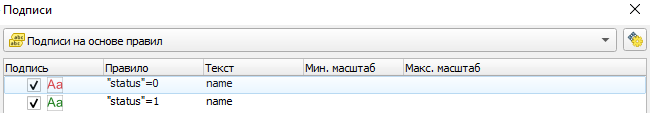

Рисунок 69 - Подписи на основе правил

Настройки

CoGIS Server поддерживает следующие настройки подписей, заданные на уровне картографического проекта в QGIS:

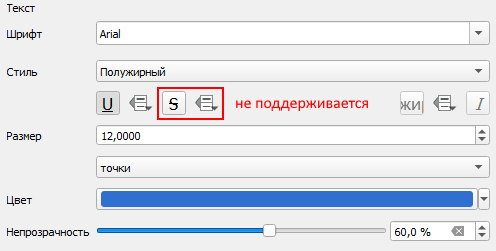

Рисунок 70 - Настройки текста для подписей

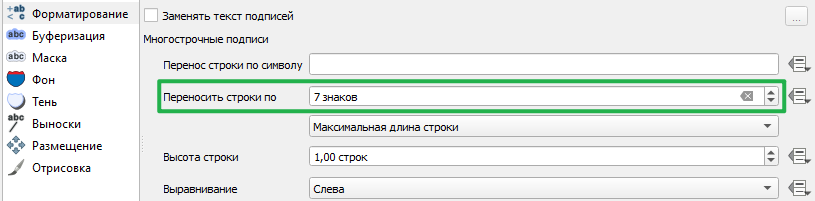

  • Форматирование - «Переносить строки по» (раздел Многострочные подписи), см. Рисунок 71 Error! Reference source not found. ;
    Надписи переносятся с указанным количеством знаков как «Максимальная длина строки» высотой в 1 строку с выравниванием «Слева».
Рисунок 71 - Поддерживаемая настройка форматирования подписей (выделено зеленым)

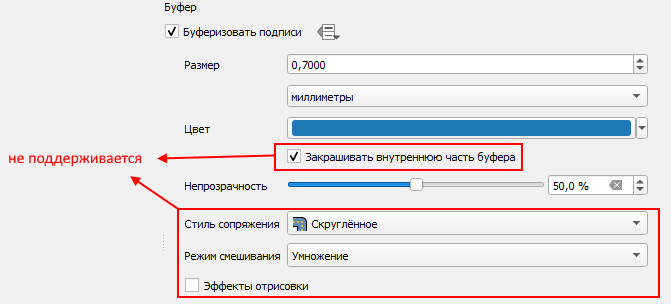

Рисунок 72 - Настройки буфера для подписей
  • Маска - не поддерживается;
  • Фон - не поддерживается;
  • Тень, см. Рисунок 73 ;

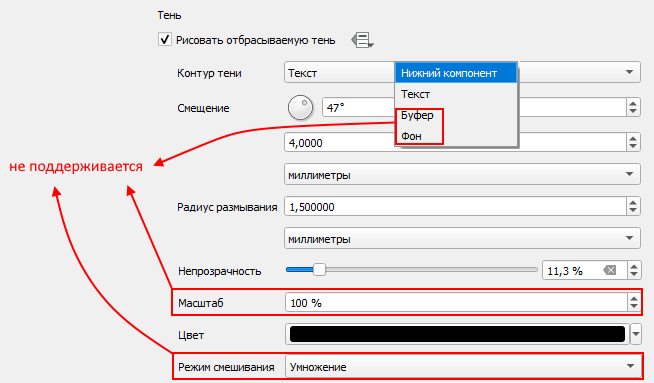

Рисунок 73 - Настройки тени для подписей

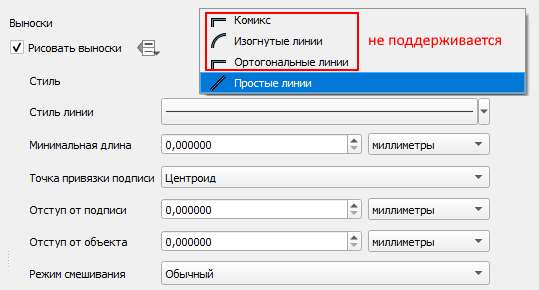

  • Рисунок 74 - Настройки выносок для подписей точечных объектов
  • Размещение для точечного объекта.

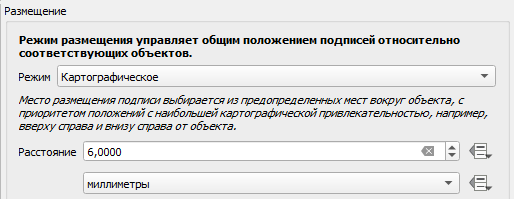

Рисунок 75 - Настройки картографического размещения для подписей точечных объектов

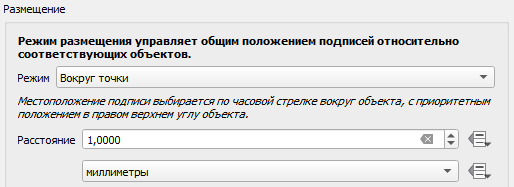

    • Рисунок 76 - Настройки размещения вокруг точки для подписей точечных объектов
    • На расстоянии от точки, см. Рисунок 77

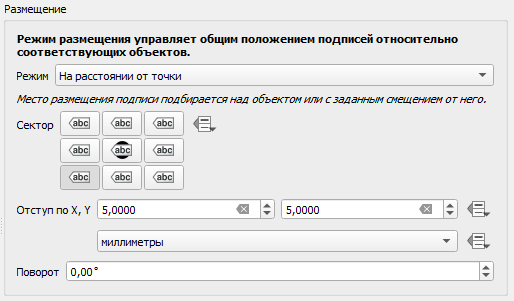

    • Рисунок 77 - Настройки размещения на расстоянии для подписей точечных объектов
  • Размещение для линейного объекта.

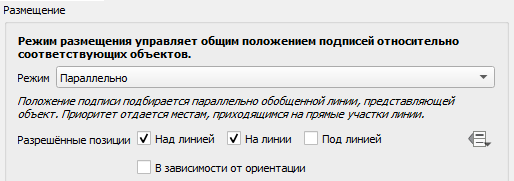

    • Рисунок 78 - Настройки размещения параллельно для подписей линейных оъектов
    • Вдоль кривых, см. Рисунок 79 ;
    • Поддерживается также опция «Интервал» в указанных единицах измерения.

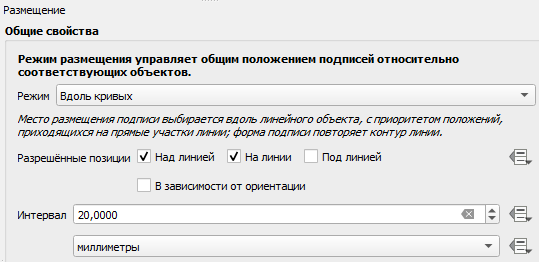

    • Рисунок 79 - Настройки размещения вдоль кривых для подписей линейных объектов

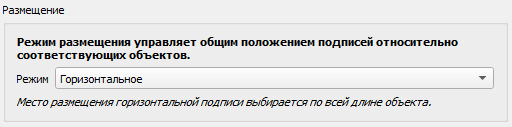

    • Горизонтальное, см. Рисунок 80 ;
    • Рисунок 80 - Настройки размещения горизонтально для подписей линейных объектов
      Настройки: Повтор подписей, Продление подписей и Прикрепление подписей не поддерживаются.
      • Размещение для площадного объекта. Подписи объектов возможно отображать только по центроиду площадного объекта в двух режимах (см. Рисунок 81 ):
        • Горизонтально.
          Соответствует настройкам проекта QGIS:
          • Вокруг центроида;
          • Горизонтальное;
          • По периметру;
          • Снаружи полигонов.
        • Вдоль объекта.
          Соответствует настройкам проекта QGIS:
          • На расстоянии от центроида;
          • Свободное (с поворотом);
            • По периметру (с изгибами).
              Соответствует аналогичной опции проекта QGIS.
              Для этой опции поддерживается дополнительная опция «Интервал» - отступ в указанных единицах измерения. В таком случае надпись отображается над линией периметра на указанном расстоянии.

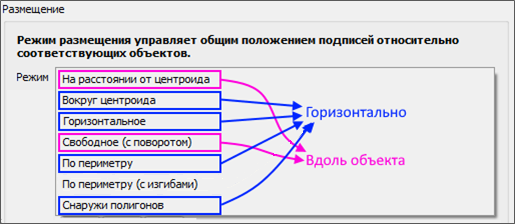

Рисунок 81 - Настройки размещения для подписей площадных объектов
              • Поддерживается настройка поворот, см. Рисунок 82 .
              • Рисунок 82 - Настройка поворота подписи
  • Отрисовка. Поддерживается Видимость в пределах масштаба , см. Рисунок 83 ;

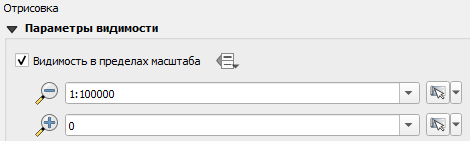

Рисунок 83 - Настройки рендеринга для подписей
