Символ ЛЭП
В топографических картах для отображения линий электропередач (ЛЭП) используется соответствующий условный знак: линейный объект, на каждой вершине которого отображается символ опоры ЛЭП (точка/квадрат/прямоугольник) и стрелки с отступом по направлениям линии, см.
Рисунок 162
.

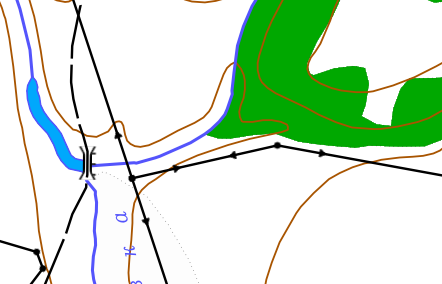

Рисунок 162 - Пример отображения ЛЭП на топографической карте
Для настройки такого условного знака в QGIS необходимо создать составной линейный символ, как показано на рисунке ниже, см.
Рисунок 163
.

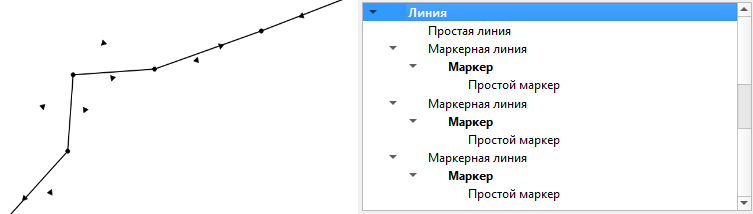

Рисунок 163 - Настройка составного условного знака для ЛЭП
В параметрах слоя необходимо задать переменную
elitegis_markers_snap_to_line
со значением
true
, см.
Рисунок 164
.
Рисунок 164 - Пример заполненного значения переменной, позволяющей отображать сложные составные символы (например, ЛЭП)
Масштабозависимость возможна только если сам маркер масштабозависим. Но при этом его размер тоже будет меняться.
